初中物理中考力电综合

中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

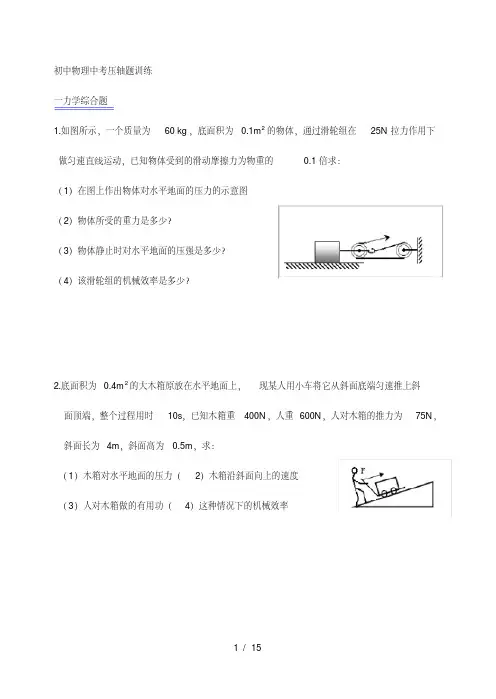

初中物理中考压轴题训练一力学综合题1.如图所示，一个质量为60 kg，底面积为0.1m2的物体，通过滑轮组在25N拉力作用下做匀速直线运动，已知物体受到的滑动摩擦力为物重的0.1倍求：（1）在图上作出物体对水平地面的压力的示意图（2）物体所受的重力是多少？（3）物体静止时对水平地面的压强是多少？（4）该滑轮组的机械效率是多少？2.底面积为0.4m2的大木箱原放在水平地面上，现某人用小车将它从斜面底端匀速推上斜面顶端，整个过程用时10s，已知木箱重400N，人重600N，人对木箱的推力为75N，斜面长为4m，斜面高为0.5m，求：（1）木箱对水平地面的压力（2）木箱沿斜面向上的速度（3）人对木箱做的有用功（4）这种情况下的机械效率3.某公寓楼高40m，完成此建筑需要浇注钢筋混凝土10 4m3,还需要其它建筑材料 3.5×104t，（已知混凝土的密度为 2.5×103kg/m3）（1）要从地面向楼顶提供自来水，加压设备至少需要给水施加多大的压强？（2）若每天把120m3的水从地面送到楼顶，每天至少对水做多少功？（3）测量表明，该楼的地基所承受的压强不得超过 1.2×106pa，若房基与地面的接触面积为1×103m2，则此大楼另外添加的装饰材料，各种设备等物质及进出大楼的人员总质量不得超过多少？4.有一圆柱体浸入深度h(cm) 0 0.6 1.2 1.8 2.4 3.0 3.6 4.2 4.8 6 个弹簧测力计示数F（N） 3 2.85 2.70 2.55 2.4 2.4 2.4 2.4 2.4 2.4 测力计挂着一个实心圆柱体，当圆柱体逐渐浸入装有水的圆柱形烧杯过程中（如图所示），观察弹簧测力计的示数变化如下表所示试根据表中所给条件求：（1）当圆柱体浸入深度为0.3m时其底部所受的压强（2）圆柱体的质量（3）圆柱体的密度5.汽车是我们熟悉的交通工具，一些单位为了降自重15t 低运营成本肆意超载，造成路面损坏。

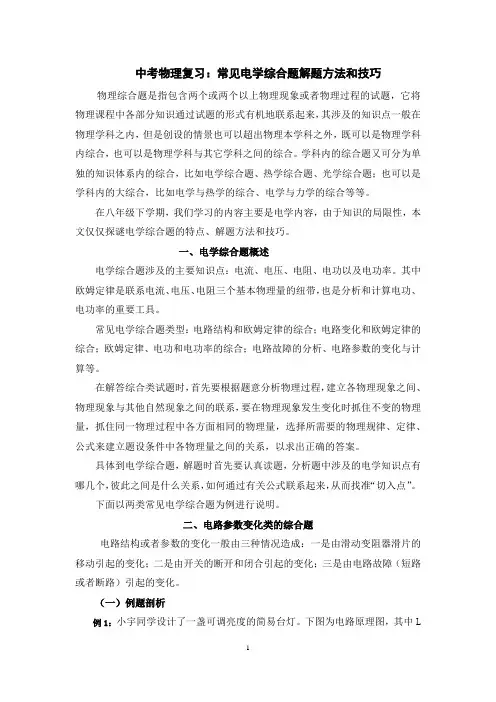

中考物理复习：常见电学综合题解题方法和技巧物理综合题是指包含两个或两个以上物理现象或者物理过程的试题，它将物理课程中各部分知识通过试题的形式有机地联系起来，其涉及的知识点一般在物理学科之内，但是创设的情景也可以超出物理本学科之外，既可以是物理学科内综合，也可以是物理学科与其它学科之间的综合。

学科内的综合题又可分为单独的知识体系内的综合，比如电学综合题、热学综合题、光学综合题；也可以是学科内的大综合，比如电学与热学的综合、电学与力学的综合等等。

在八年级下学期，我们学习的内容主要是电学内容，由于知识的局限性，本文仅仅探谜电学综合题的特点、解题方法和技巧。

一、电学综合题概述电学综合题涉及的主要知识点：电流、电压、电阻、电功以及电功率。

其中欧姆定律是联系电流、电压、电阻三个基本物理量的纽带，也是分析和计算电功、电功率的重要工具。

常见电学综合题类型：电路结构和欧姆定律的综合；电路变化和欧姆定律的综合；欧姆定律、电功和电功率的综合；电路故障的分析、电路参数的变化与计算等。

在解答综合类试题时，首先要根据题意分析物理过程，建立各物理现象之间、物理现象与其他自然现象之间的联系，要在物理现象发生变化时抓住不变的物理量，抓住同一物理过程中各方面相同的物理量，选择所需要的物理规律、定律、公式来建立题设条件中各物理量之间的关系，以求出正确的答案。

具体到电学综合题，解题时首先要认真读题，分析题中涉及的电学知识点有哪几个，彼此之间是什么关系，如何通过有关公式联系起来，从而找准“切入点”。

下面以两类常见电学综合题为例进行说明。

二、电路参数变化类的综合题电路结构或者参数的变化一般由三种情况造成：一是由滑动变阻器滑片的移动引起的变化；二是由开关的断开和闭合引起的变化；三是由电路故障（短路或者断路）引起的变化。

（一）例题剖析例1：小宇同学设计了一盏可调亮度的简易台灯。

下图为电路原理图，其中L为小灯泡，R为滑动变阻器，电源电压保持不变且低于安全电压的电源，S为开关。

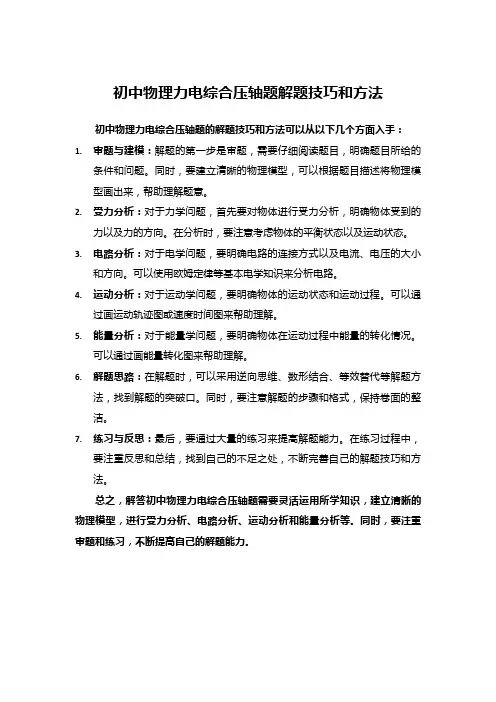

初中物理力电综合压轴题解题技巧和方法初中物理力电综合压轴题的解题技巧和方法可以从以下几个方面入手：
1.审题与建模：解题的第一步是审题，需要仔细阅读题目，明确题目所给的
条件和问题。

同时，要建立清晰的物理模型，可以根据题目描述将物理模型画出来，帮助理解题意。

2.受力分析：对于力学问题，首先要对物体进行受力分析，明确物体受到的
力以及力的方向。

在分析时，要注意考虑物体的平衡状态以及运动状态。

3.电路分析：对于电学问题，要明确电路的连接方式以及电流、电压的大小
和方向。

可以使用欧姆定律等基本电学知识来分析电路。

4.运动分析：对于运动学问题，要明确物体的运动状态和运动过程。

可以通
过画运动轨迹图或速度时间图来帮助理解。

5.能量分析：对于能量学问题，要明确物体在运动过程中能量的转化情况。

可以通过画能量转化图来帮助理解。

6.解题思路：在解题时，可以采用逆向思维、数形结合、等效替代等解题方
法，找到解题的突破口。

同时，要注意解题的步骤和格式，保持卷面的整洁。

7.练习与反思：最后，要通过大量的练习来提高解题能力。

在练习过程中，
要注重反思和总结，找到自己的不足之处，不断完善自己的解题技巧和方法。

总之，解答初中物理力电综合压轴题需要灵活运用所学知识，建立清晰的物理模型，进行受力分析、电路分析、运动分析和能量分析等。

同时，要注重审题和练习，不断提高自己的解题能力。

第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。

（2）实质：电子的_______________。

（3）带电体的性质：带电体能吸引___________。

解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。

（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。

（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。

解答：玻璃棒橡胶棒3．验电器。

（1）用途：检验物体是否带电。

（2）原理：同种电荷相互__________。

解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。

5．导体和绝缘体（1）导体：容易________的物体。

（2）绝缘体：不容易_________的物体。

解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。

故选：C。

2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。

对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。

2022物理中考部分省市电学综合计算题1.（河北）如图1所示，电源电压为18V，R 0为定值电阻，R 为滑动变阻器，电流表量程为“6.0~0A”，电压表量程为“15~0V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V（1）求R 0的阻值；（2）求滑动变阻器的最大阻值；（3）在保证电路安全的情况下，电路的最大功率为1P ；将电压表改接在R 两端，电路的最小功率为2P .求21:P P 【分析解答】（1）Ω===10A36.0V6.300I U R （2）滑片移至滑动变阻器中点时，电路的总电阻Ω===50A36.0V18I U R 总滑动变阻器连入电路的阻值Ω=Ω-Ω=-=4010500R R R 总中则滑动变阻器的最大阻值Ω==802总R R （3）为保证电路安全，电路中的电流表示数和电压表示数均不能超过量程.电压表改接前，当滑动变阻器左滑时，电路中电阻变小，电流变大，滑片移到最左端时，电路电流A 8.110V 1801=Ω==R U I ，超过电流表量程，电路不安全，故电路中电流最大时应为A 6.0=大I 此时电压表示数为V 15V 6A 6.010<=⨯Ω，电路安全.则电路的最大功率W8.10A 6.0V 181=⨯==大UI P 将电压表改接在R 两端，当滑片滑到最右端时，滑动变阻器两端电压V 16808010V18=Ω⨯Ω+Ω=R U ，超过电压表量程，电路不安全，故电压表示数最大应为15V，此时滑动变阻器连入电路的阻值最大，电路中电流最小A 3.01015V-V 18=Ω=小I 则电路的最小功率W4.5A 3.0V 182=⨯==小UI P 12W 4.5W 8.10:21：：==P P 图12.（安徽）图2甲为某电火锅的铭牌，其内部简化电路如图2乙所示，R 1、R 2为阻值一定的电热丝，且21R R <通过控制开关S 1、S 2的断开或闭合状态，可以让电火锅在不同挡位工作.（1）电火锅在低温挡工作时，开关S 1、S 2分别处于什么状态?（2）求R 1：R 2的值；（3）若家庭电路的电压是220V，某插座的额定电流是5A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由.【分析解答】（1）开关S 1闭合，S 2断开时，电功率121R U P =开关S 1断开，S 2闭合时，电功率222R U P =开关S 1、S 2均闭合时，电功率21P P P +=；由21R R <可知，P P P <<12故电火锅在低温挡工作时，开关S 1断开，S 2闭合.（2）由R U P 2=得P U R 2=，则两电阻的比值21W 1000W 5002221====中低低中P P P U P U R R（3）插座允许接入的用电器的最大功率max max UI P ==220V ×5A=1100W 由于W1500W 1000max <<P 所以从安全用电和加热快这两个角度综合考虑，应选择中温挡.3.（北京）如图3所示的电路中，电源两端电压为6V 并保持不变，电阻R 的阻值为10Ω.闭合开关S 后，电压表的示数为2V.求：（1）电阻R 2的阻值.（2）电阻R 1的电功率.图2图3（1）电阻R 1两端的电压V 4V 2V 621=-=-=U U U 通过R 1的电流A 4.010V 4111=Ω==R U I 通过电阻R 2的电流2I =1I =0.4A 电阻Ω===5A4.0V2222I U R （2）电阻R 1的电功率W6.1A 4.0V 4111=⨯==I U P 4.（福建）（6分）如图4是一款摄像机自主启动装置的简化电路图，电源电压恒为l2V，P R 是红外线探测电阻，R 是定值电阻，阻值为8Ω.当R 两端的电压达到8V 时，摄像机自主启动拍摄，求：（1）电路中的电流；（2）P R 的阻值.【分析解答】（1）根据R U I =得，电路中的电流A 18V 81=Ω==R U I （2）P R 两端的电压V4V 8V 1212=-=-=U U U P R 的阻值Ω===4A1V42I U R P 5.（福建）（7分）如图5是某晾衣机的工作电路图，电源电压U=220V，其中R 是发热电阻.当开关S 1闭合、S 2断开时，晾衣机开启风干功能，其额定功率P 1=44W；当开关S 1、S 2均闭合时，晾衣机开启烘干功能，通过R 的电流I 2=1A.求：（1）使用风干功能时通过电动机的电流；（2）使用烘干功能时电阻R 在1min 内产生的热量；（3）使用烘干功能1h 消耗的电能.图4图5（1）使用风干功能时，电路中只有电动机工作.根据UI P =得，A2.0V220W4411===U P I （2）使用烘干功能时，电路中电动机和发热电阻R 并联，电动机和R 两端电压相同，均为UJ1032.1s 60A 1V 2204122⨯=⨯⨯===t UI W Q （3）电阻R 的功率W 220A 1V 22022=⨯==UI P 电路的总功率W264W 220W 4421=+=+=P P P 电路消耗的总电能h0.264kW 1h kW 1026432⋅=⨯⨯==-Pt W 6.（广东）某电热取暖器的简化电路如图6所示，R 1、R 2为发热电阻.取暖器工作时，通过开关S 1和S 2实现低温、高温的挡位控制.已知高温挡功率为1320W，R 1=55Ω.求：（1）取暖器工作时通过R 1的电流；（2）取暖器处于低温挡时，工作1min 产生的热量；（3）R 2的阻值【分析解答】（1）取暖器工作时通过R 1的电A 455V 22011=Ω==R U I （2）取暖器处于低温挡时，工作1min 产生的热量J 1028.5s 6055)A 4(42121⨯=⨯Ω⨯==t R I Q （3）开关S 1、S 2均闭合时，处于高温挡.电阻R 1的功率W 880A 4V 22011=⨯==UI P 电阻R 2的功率W440W 880W 132012=-=-=P P P 高电阻R 2的阻值Ω===110W440)V 220(2222P U R 图67.（江西）如图7所示，已知电源电压恒为8V，小灯泡上标有“6V 3W”.（1）求小灯泡正常发光时的电流和电阻；（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路的总功率.【分析解答】（1）小灯泡正常发光时的电流A 5.0V6W3===额额额U P I （2）小灯泡正常发光时的电阻Ω===12A 5.0V 6额额灯I U R [或Ω===12W3)V 6(22额额灯P U R ]（2）小灯泡正常发光时，电路的总电阻Ω===16A5.0V8额总总I U R 滑动变阻器连入电路中的电阻Ω=Ω-Ω=-=41216灯总滑R R R 电路的总功率W4A 5.0V 8=⨯==额总总I U P 8.（山西）善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷，他在网上购买了电压为5V 的电源，两个阻值为2.5Ω的加热电阻片，若干导线和开关.（1）请你帮助小明设计电路，并画在虚线框内；（2）求自制加热坐垫的加热和保温功率.【分析解答】解法一：（1）如图8所示.（2分）（2）当开关S、S 1都闭合，电路中只有一个电阻R 工作，处于加热挡；由RUI =，UI P =得，加热坐垫的加热功率W105.2)V 5(22=Ω==R U P 加（2分）图7当开关S 闭合、S 1断开，电路中两个电阻R 串联工作，处于保温挡；加热坐垫的保温功率W55.25.2)V 5(222=Ω+Ω=+==R R U R U P 总保（1分）解法二：（1）如图9所示.（2分）（2）当开关S 闭合、S 1断开，电路中只有电阻R 工作，处于保温挡；由RUI =，UI P =得，加热坐垫的保温功率W 105.2)V 5(22=Ω==R U P 保（2分）当开关S、S 1都闭合，电路中两个电阻R 并联工作，处于加热挡；加热坐垫的加热功率W 20W 10222221=⨯==+=+=保加P RU R U P P P （1分）9.（陕西）（7分）如图10是某家用电扇的铭牌.（1）电动机的工作原理是磁场对通电导体有的作用；电扇正常工作时，电能主要转化为能.（2）电扇底座与地面总接触面积为2.4×10-3m²，电扇静止时对水平地面的压强是多少？（g 取10N/kg）（3）电扇使用事项中明确规定“禁止用手或其他物体阻挡叶片转动”，这是因为正常工作的电扇，如果叶片被卡住而不转动时，电能将全部转化为内能，很容易烧坏电动机线圈.已知线圈电阻为22Ω，正常工作的电扇叶片被卡住不转时，线圈中的电流为多少？若此状态持续1min，则线圈中电流产生的热量是多少？【分析解答】（1）力机械（每空1分）（2）电扇对水平地面的压力N60kg /N 10kg 6=⨯===mg G F （1分）额定电压220V额定功率66W 质量6kg图10图8图9电扇对水平地面的压强Pa 105.2m104.2N 60423⨯=⨯==-S F P （1分）（3）正常工作的电扇叶片被卡住时，线圈中的电流A1022V 220=Ω==R U I （2分）1min 线圈中电流产生的热量J1032.1s 6022)A 10(522⨯=⨯Ω⨯==Rt I Q （1分）或J1032.1s 60A 10V 2205⨯=⨯⨯===UIt W Q （其他答案合理均可得分）10.（重庆A）商业街移动摊位使用可显示电费的新型插座（如图11甲所示）计费，某摊位使用空气炸锅（如图11乙所示）烹制食物，如图11丙所示是该空气炸锅加热部分的简化电路图，其额定电压为220V，定值电阻R 1和R 2为发热体，其中R 1=40Ω.开关S 1、S 2、S 3的通断可实现高、中、低三个挡位的调节（S 1、S 2不会同时闭合），只闭合S 3时为中温挡，中温挡的额定功率为440W.求：（1）R 2的电阻；（2）高温挡正常工作100s，电流通过R 1产生的电热；（3）只有空气炸锅工作，表盘示数使用前后如图11甲、丁所示，通过表盘显示的数据估算该空气炸锅的电功率[已知商用电费单价为0.75元/（kW·h）]【分析解答】（1）只闭合S 3时，电路中只有R 2工作，为中温挡.R 2的电阻Ω===110W 440)V 220(222中温P U R （2分）（2）闭合S 1、S 3时，R 1与R 2并联，为高温挡.通过R 1的电流A 5.540V22011=Ω==R U I （1分）R 1产生的电热J1021.1s 10040)A 5.5(521211⨯=⨯Ω⨯==t R I Q （2分）甲乙丙丁图11（3）只有空气炸锅工作15min，产生的电费为0.06元.则消耗的电能hkW 08.0h kW 75.006.0⋅=⋅=W （1分）该空气炸锅的电功率W 320kW 32.0h 6015h kW 08.0==⋅==t W P （2分）11.（重庆B）如图12所示，是小钧为宠物小屋设计的既可发热供暖、又可照明的电路，电源电压恒定.R 1为电热丝，灯泡L 标有“12V 18W”字样（R 1和L 电阻均恒定不变），滑动变阻器R 的最大阻值为40Ω.当只闭合开关S 和S 2，将滑片P 移到最右端时，灯泡正常发光，当所有开关都闭合，P 位于最右端时，电路中的总电流为2.1A.求：（1）电源电压；（2）当只闭合开关S 和S 2，滑片P 位于最左端时，通过灯泡的电流；（3）当只闭合开关S 和S 1，移动滑片P，电热丝R 1工作1min 产生的最大热量.【分析解答】（1）当只闭合开关S 和S 2，滑片P 移到最右端时，电路为只有灯泡L 的简单电路，灯泡L 两端的电压为电源电压，L 正常发光，所以电源电压V12==L U U （2分）（2）当只闭合开关S 和S 2，滑片P 位于最左端时，L 与R 串联，Ω=40R Ω===8W18)V 12(22L L L P U R 通过灯泡L 的电流A 25.0840V12=Ω+Ω=+=L R R U I （3分）（3）当所有开关都闭合，滑片P 在最右端时，灯泡L 与电热丝R 1并联，干路中的电流为2.1A此时灯泡L 中的电流A 5.1==LLL U P I 通过R 1的电流A6.0A 5.1A 1.21=-=I 图12Ω===20A6.0V 1211I U R 只闭合S 和S 1时，滑动变阻器R 与电热丝R 1串联，R 接入电路的阻值最小（为0）时，R 1的功率最大.R 1工作1min 产生的最大热量J 432s 6020)V 12(212=⨯Ω==t R U Q （3分）。

2020届中考物理计算题解题攻略专题 4.5 初中力热电综合计算题知识回顾解决力热电综合计算题一般涉及到的物理公式包括速度公式、密度公式、重力公式、压强公式、浮力公式、机械功和功率、机械效率公式、电功公式、电功率公式、物体吸热放热公式、热值公式、热效率公式等；涉及到的物理规律有二力平衡条件、液体压强规律、阿基米德原理、杠杆平衡条件、欧姆定律、焦耳定律、热平衡方程等。

典例突破【例题1】（2019苏州）某款电热水壶的相关信息如表所示现在该水壶内装入质量为1kg、初温为20℃的水放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开（不计热量损失），（c水=4.2×103J/（kg?℃），g=10N/kg）求：（1）装入水后水壶对桌面的压强p；（2）水吸收的热量Q；（3）将水烧开所需时间t。

【答案】（1）装入水后水壶对桌面的压强为750Pa；（2）水吸收的热量是 3.36105J；（3）电热水壶把这壶水烧开需要336s。

【解析】（1）壶内装入质量为1kg的水，重力为：G水=mg=1kg×10N/kg=10N，装入水后水壶对桌面的压力：F=10N+5N=15N；装入水后水壶对桌面的压强：p=????=15??200×10-4??2=750Pa ；（2）水壶装了质量为1kg ，初温为20℃的水，标准大气压下水的沸点是100℃，则水吸收的热量：Q 吸=cm （t-t 0）=4.2×103J ∕（kg?℃）×1kg ×（100℃-20℃）=3.36×105J ；（3）不计热损失，W=Q 吸，由P=????额定可得电热水壶工作时间：t =????额定=??吸??额定=3.36×105??1000??=336s 。

【例题2】图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

物理试题分类汇编—电与力综合9、在如图甲所示储能电站中，蓄水池A中的水通过管道B推动水轮机带动发电机发电。

用电低峰时潜水泵把水从D池抽到A池。

图乙是储能发电控制原理图，水流接口与图甲中的管道B的最低点接通。

白天光控开关闭合，当水的压强大于ρh2g时弹簧推动开关K使1和2两点接通，在电磁继电器作用下触点3与5接通，电动水闸M打开，水流通过管道B推动发电机工作，夜晚光控开关断开或白天水压不足以推动开关K时，电动水闸M关闭，发电机停止工作。

(1)发电机发电过程中的能量转化是。

(2)请完成乙图的电路连接。

(3)若圆柱形储水池A的半径为R，如图甲所示，0点为整池水的重心，A池的顶部距最低点B的距离为H，OB两点距离为h1，池底与B点的距离为h2，若发电机的效率为80%，A 池装满一池水时，该发电设备一次能发多少电能?若一次发电时间为t，则发电机的发电功率为多少?(忽略水管直径和发电机的大小，要求写出推导过程，不要求代入具体数据计算)。

36（08武汉）（7分）武汉等地生产的混合动力汽车将服务北京奥运。

混合动力汽车启动时，内燃机并不工作，蓄电池通过某种方式向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给蓄电池充电；当车辆需要全力加速时，内燃机和蓄电池还可以同时向车轮输送能量。

（1）根据以上描述，请你说出一种混合动力汽车不同于普通汽车的优点。

_____________________________________（2）下表是某台混合动力汽车所用的镍氢蓄电池组的部分参数（其中容量即为电荷量），试求该蓄电池组最多可储存多少电能。

（3）测试人员驾驶该车在平直公路上匀速行驶0.5h，观察仪表盘，发现这段时间内汽车内燃机消耗燃油 4.475kg，车速为50km/h，蓄电池组储存的电能由最大值的60%增加到80%。

从汽车使用技术手册中，测试人员发现该车使用的燃油的热值为4.0×107J/kg，汽车行驶时所受阻力f和车速v的关系如下图所示。

专题27 力、电、热综合计算1．电动自行车已成为人们出行常用的交通工具，它的核心部件是电动机和蓄电池。

一辆匀速行驶的电动自行车，其电动机两端电压为60V，通过的电流为5A，线圈电阻是3Ω。

若电流通过导体产生的热量为Q，电动机产生的机械能全部用于克服电动自行车行驶中的阻力做功，求：（1）电动机正常工作20s，电动机线圈产生的热量；（2）电动机正常工作20s消耗的电能；（3）电动自行车在20s内匀速行驶120m时受到的阻力大小。

【解析】（1）由题知，通过匀速行驶的电动自行车电动机的电流为5A，线圈电阻是3Ω，正常工作20s，电动机线圈产生热量：Q＝I2Rt＝（5A）2×3Ω×20s＝1500J；（2）电动机正常工作20s消耗的电能：W电能＝UIt＝60V×5A×20s＝6000J；（3）电动自行车匀速行驶20s转化为机械能：W机械能＝W电能﹣Q＝6000J﹣1500J＝4500J，由W＝Fs＝fs可得，行驶120m时受到的阻力：f＝＝＝37.5N。

答：（1）电动机正常工作20s，电动机线圈产生的热量为1500J；（2）电动机正常工作20s消耗的电能为6000J；（3）电动自行车在20s内匀速行驶120m时受到的阻力大小为37.5N。

2．如图是电动机和定值电阻R组成的电路，电源电压为U，电动机内阻为r，定值电阻阻值为R，开关S 闭合时，电动机正常工作，电流表示数为I，请用以上字母表示：（1）电动机正常工作的电功率。

（2）若电动机卡住，电流表的示数。

【解析】（1）当S闭合时，电动机与R并联，通过电阻R的电流I R＝，根据并联电路电流的规律知，通过电动机的电流为：I M＝I﹣I R＝I﹣，电动机正常工作的电功率为：P M＝UI M＝U×（I﹣）＝UI﹣；（2）若电动机卡住，此电路为纯电阻电路，通过电动机的电流：I M＝，根据并联电路的特点可知，通过电阻R的电流不变，仍然为I R＝，根据并联电路电流的规律知，干路的电流为：I＝I M+I R＝+＝，即电流表的示数为：。

初中物理电学中考综合测试题 及答案一、电磁学综合题1．(3) 照明灯使用6小时所消耗的电能是：6100W 63600s=2.1610J W Pt ==⨯⨯⨯。

（2019·浙江中考模拟）如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R 1为电阻箱,R 2 是热敏电阻,其阻值随温度变化图线如图乙。

当继电器线圈中的电流大于或等于 15mA 时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作。

若电阻 R 1 调到150Ω,室温升至t 时恰能接通受控电路（1）若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度（2）若要在较高温度下接通受控电路,应将 R 1 的阻值适当__________________（选填“增大”或“减小”）。

（3）通过计算说明,接通受控电路时的温度t 为多少℃_______? 【答案】6 增大 30 【解析】 【详解】（1）空调消耗的电能：W =Pt =2kW ×3h=6kW •h=6度；（2）由电路图可知，R 1和R 2串联，电路总电阻等于各个电阻之和，R 2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R 1的阻值适当增大；2．R 1=111V0.02AU I ==50Ω； 查表得：F =250N ；由杠杆的平衡可得：Gl OB =Fl OA ，G =OA OB 250N 2=1Fl l ⨯=500N 。

（2019·江苏中考模拟）如图甲所示为某初中小组设计了一种测定风力的装置，迎风板与压敏电阻R x 连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力变化而变化，其阻值R x 与风对迎风板的作用力F 关系如图乙所示．已知电源电压恒定，定值电阻R =5Ω，灯泡L 标有“6V 6W ”的字样（不考虑灯丝电阻的变化），电压表的量程为0～3V ．闭合开关S ，无风时电压表的示数为2.5 V ．（1）灯泡L 的电阻为多少？．（2）求无风时，压敏电阻R x 消耗的电功率？ （3）求该装置所能测量的风对迎风板的最大作用力？（4）若提高该装置所能测量的风对迎风板的最大作用力，请说出两种改进方法． 【答案】（1）6 （2）1.75W （3）300N （4） ①串联一个定值电阻 ②减小电源电压 【解析】 【详解】（1）灯泡L 的电阻为：L R =2U P =26V 6W（）=6Ω； （2）由图甲可知是一个串联电路，电压表测定值电阻R 两端的电压，无风时电压表的示数为2.5 V ，定值电阻R =5Ω，根据串联电路电流特点得，电路中的电流为：I =U R =2.5V5Ω=0.5A ，由图象乙可知，当无风时，电阻Rx =7Ω，则此时压敏电阻R x 消耗的电功率：x P =2x I R =20.5A ⨯（）7Ω=1.75W ；电源电压为U =2.5V+0.5A ⨯（6Ω+7Ω）=9V ；（3）由甲电路图可知，R 与Rx 串联，电压表测R 两端的电压，由图乙可知，风力最大时，Rx 的阻值最小，电路中的总电阻最小，由U =IR 可知，R 两端的电压最大，即电压表的示数最大，电压表的量程为0～3V ，所以R 两端的电压最大为3V ，由I =UR可知，电路中的电流增大，此时电路中的电流为I '=3V5Ω=0.6A ，L I 额=P U 额额=6W 6V =1A >0.6A ，灯安全，因串联电路中总电压等于各分电压之和，所以，Rx 两端的电压：Ux =U -U R -L U =9V-3V-0.6A ⨯6Ω=2.4V ，因串联电路中各处的电流相等，所以压敏电阻的阻值：R ′x =2.4V0.6Ax U I ='=4Ω，由图象可知，该装置所能测量的最大风力为300N ；3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R 2上标有“100Ω 1A ”字样。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
