线路相关材料的配套规格及计算方法

参数计算（第一版）1.线路参数计算内容1.1已知量：线路型号(导线材料、截面积mm 2)、长度(km)、排列方式、线间距离(m)、外径(mm)、分裂数、分裂距(m)、电压等级(kV)、基准电压U B (kV, 母线电压作为基准电压)、基准容量S B (100MVA)。

1.2待计算量：电阻R(Ω/km)、线电抗X(Ω/km)、零序电阻R0(Ω/km)、零序电抗X0(Ω/km)、对地电纳B(S/km)、对地零序电纳B0(S/km)。

1.3计算公式： 1.3.1线路电阻R=ρ/S (Ω/km)R*=R 2BBU S式中ρ——导线材料的电阻率(Ω·mm 2/km)； S ——线路导线的额定面积（mm 2）。

1.3.2线路的电抗X=0.1445lgeqm r D +n 0157.0(Ω/km)X*=X2BB U S 式中m D ——几何均距,m D =ac bc ab D D D (mm 或cm,其单位应与eq r 的单位相同);eq r ——等值半径, eq r =n n m rD 1(mm,其中r 为导线半径);n ——每个导线的分裂数。

1.3.3零序电阻R0=R+3R g (Ω/km) R0*=R02BBU S式中R g ——大地电阻, R g =π2×10-4×f =9.869×10-4×f (Ω/km)。

在f =50Hz 时，R g =0.05Ω/km 。

1.3.4零序电抗X0=0.4335lgsg D D (Ω/km)X0*=X02BBU S 式中g D ——等值深度, g D =γf 660,其中γ为土壤的电导率,S/m 。

当土壤电导率不明确时，在一般计算中可取g D =1000m 。

s D ——几何平均半径, s D =32m D r '其中r '为导线的等值半径。

若r 为单根导线的实际半径，则对非铁磁材料的圆形实心线，r '=0.779r ;对铜或铝的绞线，r '与绞线股数有关，一般r '=0.724~0.771r ；纲芯铝线取r '=0.95r ；若为分裂导线，r '应为导线的相应等值半径。

电缆常用的17个公式，可非常快速计算材料用量17种常用计算公式1、导体的重量=截面积*导体比重（铜是8.89，铝是2.7）如铜电线120平方毫米计算：120*8.89=1066.8kg/km1. 导体的重量=截面积*导体比重（铜是8.89，铝是2.7）如铜电线120平方毫米计算：120*8.89=1066.8kg/km2、导体用量（Kg/Km）：=d^2*0.785 * G * N * K1 * K2 * C符号【^】表示：除号“d“表示：导体线径“G”表示：导体比重“N”表示：条数“K1”表示：导体绞入率“K2“表示：芯线绞入率“ C”表示：绝缘芯线根数3、绝缘用量（Kg/Km）：=（D^2 - d^2）* 0.7854 * G * C * K2“D”表示：绝缘外径“d”表示：导体外径“G”表示：绝缘比重“K2”表示：芯线绞入率“C”表示：绝缘芯线根数4、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G“D1”表示：完成外径“D”表示：上过程外径“G”表示：绝缘比重5、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z“D”表示：上过程外径“t”表示：包带厚度“G”表示：包带比重“Z”表示：重叠率(1/4Lap = 1.25)6、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z“d”表示：导体线径“N”表示：条数“G”表示：比重“Z”表示：绞入率7、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T“d”表示：编织铜线径“T”表示：锭数“N”表示：每锭条数“G”表示：导体比重常见材料比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37；PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21；棉布带-0.55；PP绳-0.55；棉纱线-0.488、护套厚度=(挤护套后的周长—挤护套前的周长)/2π9、护套厚度＝(挤护套后的周长—挤护套前的周长)×0.159210、绝缘厚度最薄点：标称值×90%-0.111、单芯护套最薄点：标称值×85%-0.112、多芯护套最薄点：标称值×80%-0.213、钢丝铠装根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)14、钢丝铠装重量=π×钢丝直径²×ρ×L×根数×λ15、绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ16、钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)17、包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K“ρ”表示：材料比重“L”表示：电缆长度“λ”表示：绞入系数。

电工常用的电线线径及载流量计算方法大全和解析其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm，1.5平方的也可说是1.37（mm直径）。

由于选用电线时重要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单便利。

比如一平方铜电线流过6A电流是安全的，不会严重发热。

如2.5平方铜电线就是6A*2.5=15A,就这么简单地算出来这2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的1.5/2.5/4/6是指线的横截面积。

单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。

参照《GB50231997》单芯结构；导体直径均为：1—1.13、1.5—1.38、2.5—1.78、4—2.25、6—2.76、其实大家说线径1.5/2之类的只是为了便利，是个很常见但是不常常被人矫正的错误。

没想到还怀疑住你了...三相电机的口决"容量除以千伏数，商乘系数点七六"（注0.76是取的功率因数0.85效率为0.9时）由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

负荷量：16A最多供3500W，实际掌控在1500W内20A最多供4500W，实际掌控在2000W内25A最多供5000W，实际掌控在2000W内32A最多供7000W，实际掌控在3000W内40A最多供9000W，实际掌控在4500W内现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。

答：0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A如何来计算电线所能承受的电功率？假如已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线？回复:我们可以通过查电工手册，得出电线的最大允许载流量，依据公式功率P=电压U×电流I计算出的功率就是电线所能承受的最大电功率。

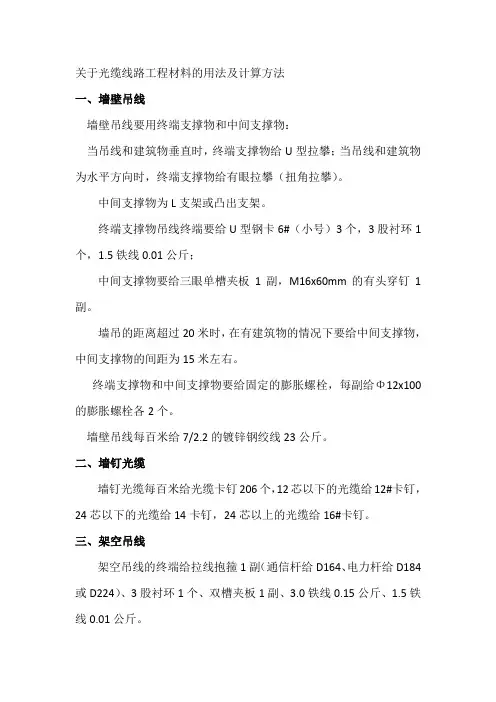

关于光缆线路工程材料的用法及计算方法一、墙壁吊线墙壁吊线要用终端支撑物和中间支撑物：当吊线和建筑物垂直时，终端支撑物给U型拉攀；当吊线和建筑物为水平方向时，终端支撑物给有眼拉攀（扭角拉攀）。

中间支撑物为L支架或凸出支架。

终端支撑物吊线终端要给U型钢卡6#（小号）3个，3股衬环1个，1.5铁线0.01公斤；中间支撑物要给三眼单槽夹板1副，M16x60mm的有头穿钉1副。

墙吊的距离超过20米时，在有建筑物的情况下要给中间支撑物，中间支撑物的间距为15米左右。

终端支撑物和中间支撑物要给固定的膨胀螺栓，每副给Φ12x100的膨胀螺栓各2个。

墙壁吊线每百米给7/2.2的镀锌钢绞线23公斤。

二、墙钉光缆墙钉光缆每百米给光缆卡钉206个，12芯以下的光缆给12#卡钉，24芯以下的光缆给14卡钉，24芯以上的光缆给16#卡钉。

三、架空吊线架空吊线的终端给拉线抱箍1副（通信杆给D164、电力杆给D184或D224）、3股衬环1个、双槽夹板1副、3.0铁线0.15公斤、1.5铁线0.01公斤。

中间杆给吊线抱箍1副（通信杆给D164、电力杆给D184或D224）、单槽夹板1副。

吊线为丁字吊时，吊线到第1根杆做终端处理，此处终端材料同上；丁字吊处要给单槽夹板1副、、3股衬环1个、双槽夹板1副、3.0铁线0.15公斤、1.5铁线0.01公斤。

线路角杆有两条拉线时，吊线两端分别按终端计算材料。

四、光缆成端光缆成端要给尾纤。

一般ODFj架、光交熔纤盘自带尾纤，光缆成端不需要再给了。

分光箱光缆成端尾纤要给，用1米或1.5米的尾纤就可以了，尾纤应为SC头。

五、跳纤机房OLT到ODF架用10米以上的跳纤，应为SC-FC头；ODF架、光交用3米跳纤，应为FC-FC头。

六、光缆接续、直熔、成端给熔接保护管的计算依据建设单位意见，不给此材料（包括热缩套管）七、光缆保护光缆在杆上弯曲部分要穿子管保护，给过杆保护管；光缆在人孔内要穿子管保护（PE塑料子管），材料按定额标准给，每公里给26.7米，不给PVC胶带，给电话线绑扎，每个人孔给3米，不再给1.5铁线每公里3.05公斤。

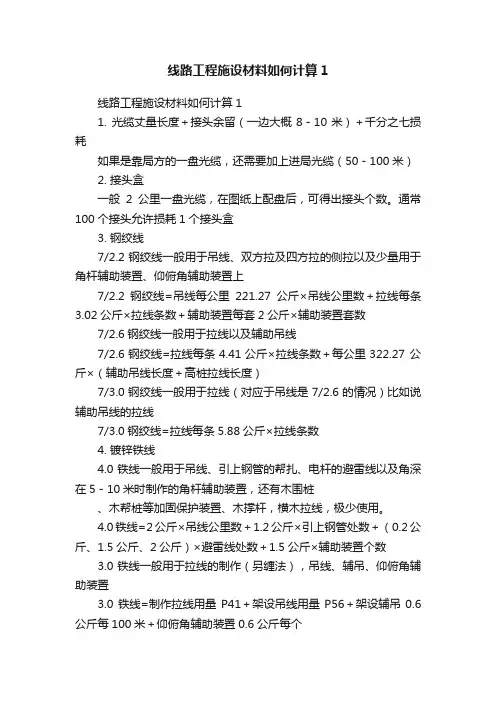

线路工程施设材料如何计算1线路工程施设材料如何计算11. 光缆丈量长度＋接头余留（一边大概8－10米）＋千分之七损耗如果是靠局方的一盘光缆，还需要加上进局光缆（50－100米）2. 接头盒一般2公里一盘光缆，在图纸上配盘后，可得出接头个数。

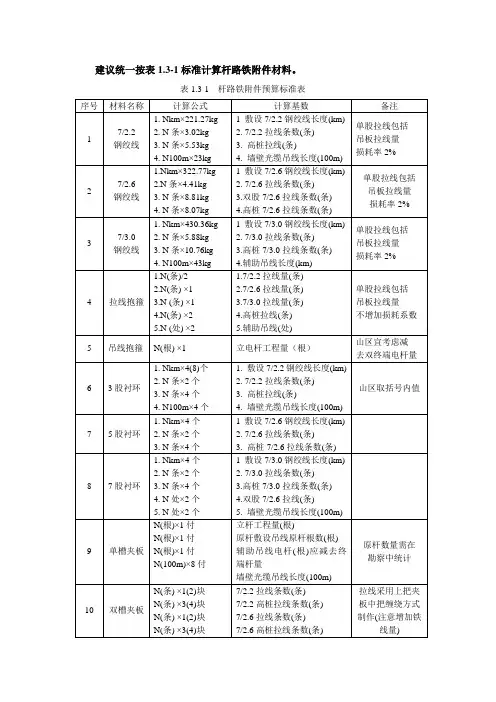

通常100个接头允许损耗1个接头盒3. 钢绞线7/2.2钢绞线一般用于吊线、双方拉及四方拉的侧拉以及少量用于角杆辅助装置、仰俯角辅助装置上7/2.2钢绞线=吊线每公里221.27公斤×吊线公里数＋拉线每条3.02公斤×拉线条数＋辅助装置每套2公斤×辅助装置套数7/2.6钢绞线一般用于拉线以及辅助吊线7/2.6钢绞线=拉线每条4.41公斤×拉线条数＋每公里322.27 公斤×（辅助吊线长度＋高桩拉线长度）7/3.0钢绞线一般用于拉线（对应于吊线是7/2.6的情况）比如说辅助吊线的拉线7/3.0钢绞线=拉线每条5.88公斤×拉线条数4. 镀锌铁线4.0铁线一般用于吊线、引上钢管的帮扎、电杆的避雷线以及角深在5－10米时制作的角杆辅助装置，还有木围桩、木帮桩等加固保护装置、木撑杆，横木拉线，极少使用。

4.0铁线=2公斤×吊线公里数＋1.2公斤×引上钢管处数＋（0.2公斤、1.5公斤、2公斤）×避雷线处数＋1.5公斤×辅助装置个数3.0铁线一般用于拉线的制作（另缠法），吊线、辅吊、仰俯角辅助装置3.0铁线=制作拉线用量P41＋架设吊线用量P56＋架设辅吊0.6公斤每100米＋仰俯角辅助装置0.6公斤每个1.5铁线一般用于拉线、吊线的帮扎封口、辅吊、吊线辅助装置、仰俯角辅助装置帮扎收尾、架设架空光缆余线的帮扎等1.5铁线=制作拉线用量P41＋架设吊线用量P56＋架设辅吊0.03公斤每100米＋吊线辅助装置、仰俯角辅助装置0.02公斤每个＋帮扎光缆余线用量P60＋引上光缆和室内通道光缆的用量P675. 电杆在图纸上数出，1000根有3根的正常损耗6. 抱箍拉线抱箍D164，一般用于拉线及吊线终端数量由施设图上数出＋俯、仰角辅助装置单吊线抱箍D164，一般用于吊线的制作数量由施设图上数出双吊线抱箍D164，一般用于一条杆路，同时新装2条吊线的情况，数量由施设图上数出7. 穿钉镀锌穿钉16×60：一般用于吊线抱箍，每单吊线抱箍3只，每双吊线抱箍4只＝3×单吊线抱箍个数＋4×双吊线抱箍个数镀锌穿钉18×60：一般用于拉线抱箍，每拉线抱箍2只＝2×拉线抱箍个数8. 三眼夹板三眼单槽夹板：一般用于吊线抱箍，每单吊线抱箍1付，每双吊线抱箍2付三眼双槽夹板一般用于拉线（夹板法）及吊线的终结（夹板法）一条拉线对应2付三眼双槽夹板（7/2.6及以下）一条拉线对应4付三眼双槽夹板（7/3.0）在吊线上的用量可参照P56页9. 衬环衬环一般用于拉线、吊线终结、吊线连接、辅助装置等五股衬环对应于7/2.2、7/2.6钢绞线七股衬环对应于7/3.0钢绞线衬环=拉线条数＋拉线抱箍个数＋仰俯角辅助装置套数＋2×角杆辅助装置套数＋2×吊线连接处数10. 镀锌钢卡一般用于拉线（卡子法）、吊线的终结（卡子法）以及角杆辅助装置7/2.2、7/2.6钢绞线对应8号钢卡，7/3.0钢绞线对应10号钢卡一条拉线6只钢卡，吊线上的钢卡用量可参照P57，角杆辅助装置需4只8号钢卡，4只10号钢卡。

电线电缆材料计算公式大全(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电线电缆材料计算公式大全一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*=kg/km如120平方毫米计算：120*=km1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap =5、缠绕用量：（Kg/Km）= d^2 * * G * N * Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * 目数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线二、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电力电缆,单芯电缆护套的标称厚度应不小于，多芯电缆的标称厚度应不小于）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径2×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数铜芯电线电缆系列价格公式如下：铜的重量X铜价计算：丝经÷2=平方数X丝的根数当时铜价+10%的加工费。

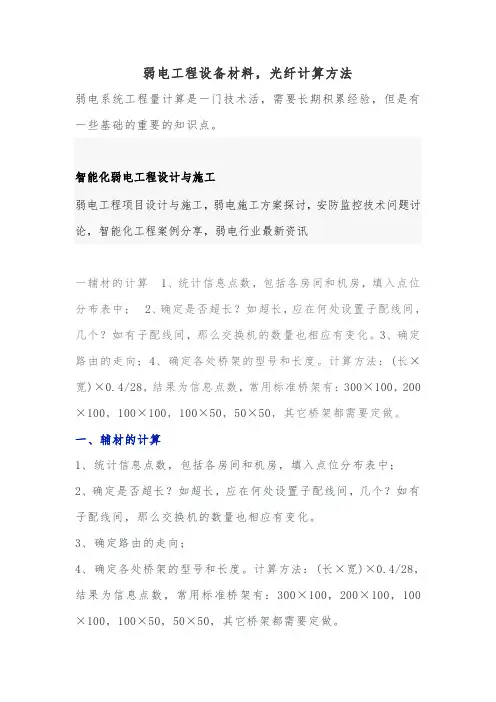

弱电工程设备材料，光纤计算方法弱电系统工程量计算是一门技术活，需要长期积累经验，但是有一些基础的重要的知识点。

智能化弱电工程设计与施工弱电工程项目设计与施工，弱电施工方案探讨，安防监控技术问题讨论，智能化工程案例分享，弱电行业最新资讯一辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

3、确定路由的走向；4、确定各处桥架的型号和长度。

计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。

一、辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

3、确定路由的走向；4、确定各处桥架的型号和长度。

计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。

注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。

5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。

计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。

6、角钢(30×30)的计算。

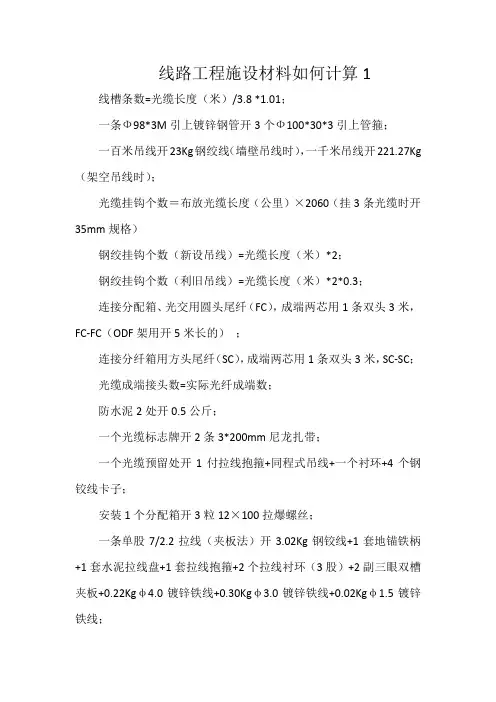

线路工程施设材料如何计算1线槽条数=光缆长度（米）/3.8 *1.01；一条Ф98*3M引上镀锌钢管开3个Ф100*30*3引上管箍；一百米吊线开23Kg钢绞线（墙壁吊线时），一千米吊线开221.27Kg （架空吊线时）；光缆挂钩个数＝布放光缆长度（公里）×2060（挂3条光缆时开35mm规格）钢绞挂钩个数（新设吊线）=光缆长度（米）*2；钢绞挂钩个数（利旧吊线）=光缆长度（米）*2*0.3；连接分配箱、光交用圆头尾纤（FC），成端两芯用1条双头3米，FC-FC（ODF架用开5米长的）；连接分纤箱用方头尾纤（SC），成端两芯用1条双头3米，SC-SC；光缆成端接头数=实际光纤成端数；防水泥2处开0.5公斤；一个光缆标志牌开2条3*200mm尼龙扎带；一个光缆预留处开1付拉线抱箍+同程式吊线+一个衬环+4个钢铰线卡子；安装1个分配箱开3粒12×100拉爆螺丝；一条单股7/2.2拉线（夹板法）开3.02Kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（3股）+2副三眼双槽夹板+0.22Kgφ4.0镀锌铁线+0.30Kgφ3.0镀锌铁线+0.02Kgφ1.5镀锌铁线；一条单股7/2.6拉线（夹板法）开3.80Kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（5股）+2副三眼双槽夹板+0.22Kgφ4.0镀锌铁线+0.55Kgφ3.0镀锌铁线+0.04Kgφ1.5镀锌铁线；一条单股7/3.0拉线（夹板法）开5.0Kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（5股）+4副三眼双槽夹板+0.22Kgφ4.0镀锌铁线+0.45Kgφ3.0镀锌铁线+0.04Kgφ1.5镀锌铁线；一处水泥杆假终结开1只5股衬环+4付U弄卡子（规格为8）+0.25Kg7、2.2钢绞线+0.016Kgφ1.5镀锌铁线（假终端拉线材料需另开）；一个墙壁吊线中间支撑物开1个中间支撑物+ 2个膨胀螺栓+1副单槽夹板+1个Φ12×50mm有头穿钉光交箱、分配箱的分光器是用盒式的，光分路器箱的分光器是用插卡式的。

电力线路参数及计算1. 介绍电力线路是将电力从发电厂传输到用户终端的系统。

了解电力线路的参数和计算方法对于确保电力系统的正常运行至关重要。

本文将介绍电力线路的根本参数，并提供一些常见的计算方法。

2. 电力线路的根本参数2.1 电阻〔Resistance〕电力线路中的电阻是由线路导线的材料和长度决定的。

电阻会引起线路的功耗，因此在设计电力线路时，需要考虑电阻的影响。

2.2 电感〔Inductance〕电力线路中的电感是由线路导线的长度和布置方式决定的。

电感会引起电力系统的电流和电压波动，因此在设计和运行电力线路时，需要考虑电感的影响。

2.3 电容〔Capacitance〕电力线路中的电容是由线路导线和线路之间的绝缘材料决定的。

电容会引起电力系统的电压波动，因此在设计和运行电力线路时，需要考虑电容的影响。

2.4 导纳〔Admittance〕电力线路中的导纳是电力系统中的一个重要参数，它表示线路对电流的导纳能力。

导纳的倒数称为阻抗，用于衡量线路对电流的阻碍能力。

3. 电力线路的计算方法3.1 线路参数计算3.1.1 电阻计算电阻可以通过线路导线的材料特性和长度来计算。

常用的电阻计算公式如下：R = ρ * (L/A)其中，R表示电阻，ρ表示线路导线的电阻率，L表示线路导线的长度，A表示线路导线的横截面积。

3.1.2 电感计算电感可以通过线路导线的长度和布置方式来计算。

常用的电感计算公式如下：L = μ0 * μr * (N^2 * A) / l其中，L表示电感，μ0表示真空的磁导率，μr表示线路导线的相对磁导率，N表示线路导线的匝数，A表示线路导线的横截面积，l表示线路导线的长度。

3.1.3 电容计算电容可以通过线路导线和线路之间的绝缘材料特性来计算。

常用的电容计算公式如下：C = ε0 * εr * (A/d)其中，C表示电容，ε0表示真空的介电常数，εr表示绝缘材料的相对介电常数，A表示线路导线和线路之间的面积，d表示线路导线和线路之间的距离。

一、电机功率与配线直径计算（一）首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8。

你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

（二）导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

（三）变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA。

选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量：（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)：（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?解：(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA，其P为额定功率,COSφ为功率因数,按电机名牌取0.8，有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A，由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

线路设计部分材料的计算线路设计部分材料的计算1.电杆：（立杆数＋撑杆数＋高桩拉线数）×1.0032.电缆：施工长度（测量长度）+机房成端（10m不含机房布放长度）＋交接箱成端（架空8m、落地5m）＋接头（每侧1m）＋分线盒（箱）尾巴（每条3m）＋人孔（2m/个）＋引上（8m/处），总数乘以1.007 3.电缆挂钩：数量＝布放电缆长度（公里）×2060选用规格如下：合挂时，根据合挂电缆的规格选用合适的挂钩，要求是：电缆一般按挂钩容积的70％考虑。

4.接续套管：接续套管的型号应根据各地的要求去选用，一般情况下，热缩套管选用规格如下：实际用管＝工程量数×1.015.双槽夹板：吊线终端回头一般给一个夹板，拉线上把用夹板法时，每条拉线给一个夹板。

墙壁吊线回头用夹板法时，还要加上终端支撑物数。

双槽夹板数量＝（吊线回头数＋拉线数）×1.016.单槽夹板：吊线二线担（或吊线抱箍）数＋丁字吊数＋十字吊数×2＋L支架数损耗系数为0.01。

7.二线担：（吊线二线担＋皮线支架用二线担）×1.018.钢担U型抱箍（U型穿钉）：分线箱用U型穿钉12×95（或分线箱抱箍），用量＝分线箱数×1.01皮线支架二线担用12×85（75）×1.01吊线二线担用12×85（75）×1.019.墙壁分线盒固定用￠10×100（或￠8×70）膨胀螺栓3个，皮线支架用U型弯铁板时，给2套材料（U型弯铁板2块，￠12×110（￠10×100）膨胀螺栓2个，M12×100有头穿钉2个，三沟隔电子2个），皮线支架用墙担时，每处给2套材料（乙种墙担2条，三沟隔电子2个，M12×100有头穿钉2个）。

10.吊线式墙壁电缆，吊线终端用扭角拉攀或U型拉攀，一个拉攀给12×110（或12×100，下同）膨胀螺栓2个，1个3股衬环，中间支撑物用L支架（或凸型支架），每个支架给12×110膨胀螺栓2个，1个单槽夹板。

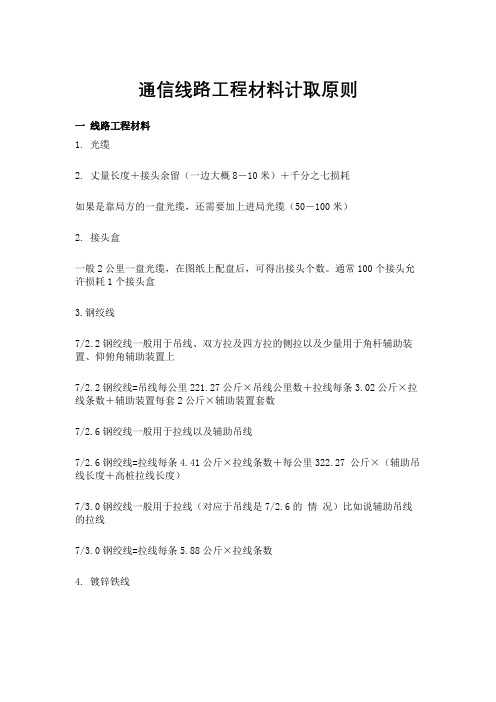

通信线路工程材料计取原则一线路工程材料1.光缆2.丈量长度＋接头余留（一边大概8－10米）＋千分之七损耗如果是靠局方的一盘光缆，还需要加上进局光缆（50－100米）2. 接头盒一般2公里一盘光缆，在图纸上配盘后，可得出接头个数。

通常100个接头允许损耗1个接头盒3.钢绞线7/2.2钢绞线一般用于吊线、双方拉及四方拉的侧拉以及少量用于角杆辅助装置、仰俯角辅助装置上7/2.2钢绞线=吊线每公里221.27公斤×吊线公里数＋拉线每条3.02公斤×拉线条数＋辅助装置每套2公斤×辅助装置套数7/2.6钢绞线一般用于拉线以及辅助吊线7/2.6钢绞线=拉线每条4.41公斤×拉线条数＋每公里322.27 公斤×（辅助吊线长度＋高桩拉线长度）7/3.0钢绞线一般用于拉线（对应于吊线是7/2.6的情况）比如说辅助吊线的拉线7/3.0钢绞线=拉线每条5.88公斤×拉线条数4. 镀锌铁线4.0铁线一般用于吊线、引上钢管的帮扎、电杆的避雷线以及角深在5－10米时制作的角杆辅助装置，还有木围桩、木帮桩等加固保护装置、木撑杆，横木拉线，极少使用。

4.0铁线=2公斤×吊线公里数＋1.2公斤×引上钢管处数＋（0.2公斤、1.5公斤、2公斤）×避雷线处数＋1.5公斤×辅助装置个数3.0铁线一般用于拉线的制作（另缠法），吊线、辅吊、仰俯角辅助装置3.0铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.6公斤每100米＋仰俯角辅助装置0.6公斤每个1.5铁线一般用于拉线、吊线的帮扎封口、辅吊、吊线辅助装置、仰俯角辅助装置帮扎收尾、架设架空光缆余线的帮扎等1.5铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.03公斤每100米＋吊线辅助装置、仰俯角辅助装置0.02公斤每个＋帮扎光缆余线用量＋引上光缆和室内通道光缆的用量5. 电杆在图纸上数出，1000根有3根的正常损耗6. 抱箍拉线抱箍D164，一般用于拉线及吊线终端数量由施设图上数出＋俯、仰角辅助装置单吊线抱箍D164，一般用于吊线的制作数量由施设图上数出双吊线抱箍D164，一般用于一条杆路，同时新装2条吊线的情况，数量由施设图上数出7. 穿钉镀锌穿钉16×60：一般用于吊线抱箍，每单吊线抱箍3只，每双吊线抱箍4只＝3×单吊线抱箍个数＋4×双吊线抱箍个数镀锌穿钉18×60：一般用于拉线抱箍，每拉线抱箍2只＝2×拉线抱箍个数8. 三眼夹板三眼单槽夹板：一般用于吊线抱箍，每单吊线抱箍1付，每双吊线抱箍2付三眼双槽夹板一般用于拉线（夹板法）及吊线的终结（夹板法）一条拉线对应2付三眼双槽夹板（7/2.6及以下）一条拉线对应4付三眼双槽夹板（7/3.0）9. 衬环衬环一般用于拉线、吊线终结、吊线连接、辅助装置等五股衬环对应于7/2.2、7/2.6钢绞线七股衬环对应于7/3.0钢绞线衬环=拉线条数＋拉线抱箍个数＋仰俯角辅助装置套数＋2×角杆辅助装置套数＋2×吊线连接处数10. 镀锌钢卡一般用于拉线（卡子法）、吊线的终结（卡子法）以及角杆辅助装置7/2.2、7/2.6钢绞线对应8号钢卡，7/3.0钢绞线对应10号钢卡一条拉线6只钢卡，角杆辅助装置需4只8号钢卡，4只10号钢卡。

电缆生产常用的17个公式，简单计算材料用量（建议收藏备用）1. 导体的重量=截面积*导体比重（铜是8.89，铝是2.7）如铜电线120平方毫米计算：120*8.89=1066.8kg/km2. 导体用量（Kg/Km）：=d^2*0.785 * G * N * K1 * K2 * C符号【^】表示：除号“d“表示：导体线径“G”表示：导体比重“N”表示：条数“K1”表示：导体绞入率“K2“表示：芯线绞入率“ C”表示：绝缘芯线根数3. 绝缘用量（Kg/Km）：=（D^2 - d^2）* 0.7854 * G * C * K2“D”表示：绝缘外径“d”表示：导体外径“G”表示：绝缘比重“K2”表示：芯线绞入率“C”表示：绝缘芯线根数4. 外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G“D1”表示：完成外径“D”表示：上过程外径“G”表示：绝缘比重5. 包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z“D”表示：上过程外径“t”表示：包带厚度“G”表示：包带比重“Z”表示：重叠率(1/4Lap = 1.25)6. 缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z“d”表示：导体线径“N”表示：条数“G”表示：比重“Z”表示：绞入率7. 编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T“d”表示：编织铜线径“T”表示：锭数“N”表示：每锭条数“G”表示：导体比重常见材料比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37；PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21；棉布带-0.55；PP绳-0.55；棉纱线-0.488. 护套厚度=(挤护套后的周长—挤护套前的周长)/2π9. 护套厚度＝(挤护套后的周长—挤护套前的周长)×0.159210. 绝缘厚度最薄点：标称值×90%-0.111. 单芯护套最薄点：标称值×85%-0.112. 多芯护套最薄点：标称值×80%-0.213. 钢丝铠装根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)14. 钢丝铠装重量=π×钢丝直径²×ρ×L×根数×λ15. 绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ16. 钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)17. 包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K“ρ”表示：材料比重“L”表示：电缆长度“λ”表示：绞入系数。
