大学物理知识题17电磁感应

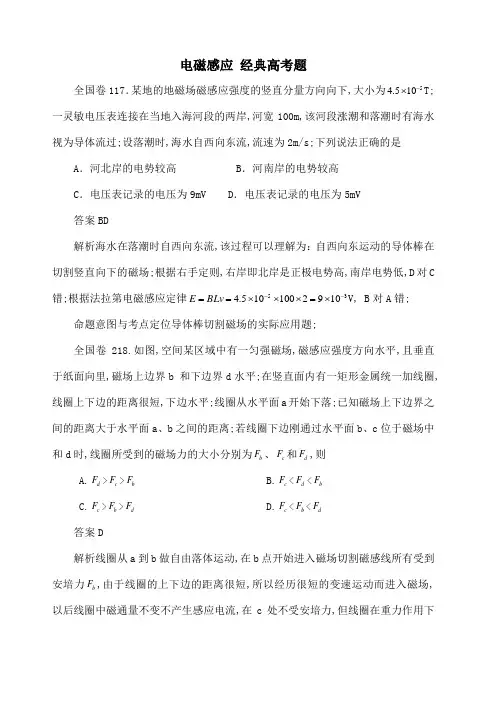

电磁感应 经典高考题全国卷117．某地的地磁场磁感应强度的竖直分量方向向下,大小为54.510-⨯T;一灵敏电压表连接在当地入海河段的两岸,河宽100m,该河段涨潮和落潮时有海水视为导体流过;设落潮时,海水自西向东流,流速为2m/s;下列说法正确的是A ．河北岸的电势较高B ．河南岸的电势较高C ．电压表记录的电压为9mVD ．电压表记录的电压为5mV 答案BD解析海水在落潮时自西向东流,该过程可以理解为：自西向东运动的导体棒在切割竖直向下的磁场;根据右手定则,右岸即北岸是正极电势高,南岸电势低,D 对C 错;根据法拉第电磁感应定律351092100105.4--⨯=⨯⨯⨯==BLv E V, B 对A 错;命题意图与考点定位导体棒切割磁场的实际应用题;全国卷218.如图,空间某区域中有一匀强磁场,磁感应强度方向水平,且垂直于纸面向里,磁场上边界b 和下边界d 水平;在竖直面内有一矩形金属统一加线圈,线圈上下边的距离很短,下边水平;线圈从水平面a 开始下落;已知磁场上下边界之间的距离大于水平面a 、b 之间的距离;若线圈下边刚通过水平面b 、c 位于磁场中和d 时,线圈所受到的磁场力的大小分别为b F 、c F 和d F ,则 A.d F >c F >b F B.c F <d F <b F C.c F >b F >d F D.c F <b F <d F答案D解析线圈从a 到b 做自由落体运动,在b 点开始进入磁场切割磁感线所有受到安培力b F ,由于线圈的上下边的距离很短,所以经历很短的变速运动而进入磁场,以后线圈中磁通量不变不产生感应电流,在c 处不受安培力,但线圈在重力作用下依然加速,因此从d 处切割磁感线所受安培力必然大于b 处,答案D;命题意图与考点定位线圈切割磁感线的竖直运动,应用法拉第电磁感应定律求解;新课标卷21.如图所示,两个端面半径同为R 的圆柱形铁芯同轴水平放置,相对的端面之间有一缝隙,铁芯上绕导线并与电源连接,在缝隙中形成一匀强磁场.一铜质细直棒ab 水平置于缝隙中,且与圆柱轴线等高、垂直.让铜棒从静止开始自由下落,铜棒下落距离为时铜棒中电动势大小为1E ,下落距离为时电动势大小为2E ,忽略涡流损耗和边缘效应.关于1E 、2E 的大小和铜棒离开磁场前两端的极性,下列判断正确的是A 、1E >2E ,a 端为正B 、1E >2E ,b 端为正C 、1E <2E ,a 端为正D 、1E <2E ,b 端为正 答案：D解析：根据E BLv =,1E B =⨯2E B =⨯可见1E ＜2E ;又根据右手定则判断电流方向从a 到b,在电源内部,电流是从负极流向正极的,所以选项D 正确;北京卷19.在如图所示的电路中,两个相同的下灯泡L 1和L 2分别串联一个带铁芯的电感线圈L 和一个滑动变阻器R;闭合开关S 后,调整R,使L 1和L 2发光的亮度一样,此时流过两个灯泡的电流为Ｉ;然后,断开Ｓ;若t '时刻再闭合Ｓ,则在t '前后的一小段时间内,正确反映流过L 1的电流ｉ１、流过Ｌ２的电流ｉ２随时间ｔ的变化的图像是答案：B解析本体考查通电自感,与互动变阻器R 串联的L 2,没有自感直接变亮,电流变化图像和A 中图线,CD 错误;与带铁芯的电感线圈串联的L 1,自感强电流逐渐变大,B 正确;江苏卷2、一矩形线框置于匀强磁场中,线框平面与磁场方向垂直,先保持线框的面积不变,将磁感应强度在1 s 时间内均匀地增大到原来的两倍,接着保持增大后的磁感应强度不变,在 1 s 时间内,再将线框的面积均匀地减小到原来的一半,先后两个过程中,线框中感应电动势的比值为 A 12B1 C2 D4难度：易 本题考查电磁感应定律的应用解析 1B 2B-B BSE =S=S t t t = 22S BSE B t t ∆==-,大小相等,选B; 江苏卷4.如图所示的电路中,电源的电动势为E,内阻为r,电感L 的电阻不计,电阻R 的阻值大于灯泡D 的阻值,在t=0时刻闭合开关S,经过一段时间后,在t=t 1时刻断开S,下列表示A 、B 两点间电压U AB 随时间t 变化的图像中,正确的是 选B 考查自感和电压图象; 难度：难解析开关闭合时,线圈的自感阻碍作用,可看做电阻,线圈电阻逐渐减小,并联电路电阻逐渐减小;电压AB U 逐渐减小；开关闭合后再断开时,线圈的感应电流与原电流方向相同,形成回路,灯泡的电流与原来相反,并逐渐减小到0,所以本题选B;江苏卷13．15分如图所示,两足够长的光滑金属导轨竖直放置,相距为L, 一理想电流表与两导轨相连,匀强磁场与导轨平面垂直;一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放;导体棒进入磁场后,流经电流表的电流逐渐减小,最终稳定为I;整个运动过程中,导体棒与导轨接触良好,且始终保持水平,不计导轨的电阻;求：1磁感应强度的大小B ；2电流稳定后,导体棒运动速度的大小v ； 3流经电流表电流的最大值m I 解析：1电流稳定后,道题棒做匀速运动 BIL mg = ① 解得mgB IL=② 2感应电动势 E=BLv ③ 电影电流E I R=由②③④式解得2I Rv mg=3由题意知,导体棒刚进入磁场时的速度最大,设为m v 机械能守恒 212m mv mgh = 感应电动势的最大值m m E BLv = 感应电流的最大值mm E I R=解得 m I =本题考查电磁感应的规律和电磁感应与力学的综合;难度：难;广东卷16. 如图5所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ 沿导轨从MN 处匀速运动到M'N'的过程中,棒上感应电动势E 随时间t 变化的图示,可能正确的是答案：A解析：MN 只有进入磁场中才切割磁感线,因而只有中间过程有感应电动势,选A;山东卷21．如图所示,空间存在两个磁场,磁感应强度大小均为B ,方向相反且垂直纸面,MN 、PQ 为其边界,OO ′为其对称轴;一导线折成边长为l 的正方形闭合回路abcd ,回路在纸面内以恒定速度0υ向右运动,当运动到关于OO ′对称的位置时A ．穿过回路的磁通量为零B ．回路中感应电动势大小为2B l 0υC ．回路中感应电流的方向为顺时针方向D ．回路中ab 边与cd 边所受安培力方向相同 答案：ACD解析：根据右手定则,回来中感应电流的方向为逆时针方向;本题考查电磁感应、磁通量、右手定则,安培力,左手定则等基本知识; 难度：易;上海物理19. 如图,一有界区域内,存在着磁感应强度大小均为B ,方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L ,边长为L 的正方形框abcd 的bc 边紧靠磁场边缘置于桌面上,使线框从静止开始沿x 轴正方向匀加速通过磁场区域,若以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是图解析：在0-1t ,电流均匀增大,排除CD.2t在1t -2t ,两边感应电流方向相同,大小相加,故电流大;在32~t t ,因右边离开磁场,只有一边产生感应电流,故电流小,所以选A; 本题考查感应电流及图象; 难度：难;上海物理21.如图,金属环A 用轻绳悬挂,与长直螺线管共轴,并位于其左侧,若变阻器滑片P向左移动,则金属环A将向_____填“左”或“右”运动,并有_____填“收缩”或“扩张”趋势;解析：变阻器滑片P向左移动,电阻变小,电流变大,根据楞次定律,感应电流的磁场方向原电流磁场方向相反,相互吸引,则金属环A将向右移动,因磁通量增大,金属环A有收缩趋势;本题考查楞次定律;难度：易;上海物理32.14分如图,宽度L=0.5m的光滑金属框架MNPQ固定板个与水平面内,并处在磁感应强度大小B=,方向竖直向下的匀强磁场中,框架的电阻非均匀分布,将质量m=0.1kg,电阻可忽略的金属棒ab放置在框架上,并且框架接触良好,以P为坐标原点,PQ方向为x轴正方向建立坐标,金属棒从01x m=处以02/v m s=的初速度,沿x轴负方向做22/a m s=的匀减速直线运动,运动中金属棒仅受安培力作用;求：1金属棒ab运动0.5m,框架产生的焦耳热Q；2框架中aNPb部分的电阻R随金属棒ab的位置x变化的函数关系；3为求金属棒ab沿x轴负方向运动过程中通过ab的电量q,某同学解法为：先算出金属棒的运动距离s,以及时回路内的电阻R,然后代入q=BLsR Rϕ=2'02212222240318.85*10/MBLsR S cm p pal ml mR Rq SE c N m Eθθϕμμεε-=======⋅求解;指出该同学解法的错误之处,并用正确的方法解出结果; 解析：1Fam=,0.2F ma N==因为运动中金属棒仅受安培力作用,所以F=BIL又E BLv I R R ==,所以0.4BLv BLatR t I I===且212S at =,得t == 所以2220.40.2Q I Rt I t J ==•=2221112x at t =-=-,得t =所以R =3错误之处：因框架的电阻非均匀分布,所求R 是时回路内的电阻R,不是平均值;正确解法：因电流不变,所以c c It q 4.04.01=⨯==;本题考查电磁感应、电路与牛顿定律、运动学公式的综合应用;难度：难; 重庆卷23.16分法拉第曾提出一种利用河流发电的设想,并进行了实验研究;实验装置的示意图可用题23图表示,两块面积均为S 的矩形金属板,平行、正对、竖直地全部浸在河水中,间距为d;水流速度处处相同,大小为v,方向水平;金属板与水流方向平行;地磁场磁感应强度的竖直分量为B,水的电阻为p,水面上方有一阻值为R 的电阻通过绝缘导线和电建K 连接到两金属板上;忽略边缘效应,求： 1该发电装置的电动势； 2通过电阻R 的电流强度； 3电阻R 消耗的电功率; 解析：1由法拉第电磁感应定律,有E Bdv = 2两板间河水的电阻 dr Sρ= 由闭合电路欧姆定律,有 3由电功率公式,2P I R =得 2BdvS P R d RS ρ⎛⎫=⎪+⎝⎭浙江卷19. 半径为r 带缺口的刚性金属圆环在纸面上固定放置,在圆环的缺口两端引出两根导线,分别与两块垂直于纸面固定放置的平行金属板连接,两板间距为d,如图上所示;有一变化的磁场垂直于纸面,规定向内为正,变化规律如图下所示;在t=0时刻平板之间中心有一重力不计,电荷量为q 的静止微粒,则以下说法正确的是A. 第2秒内上极板为正极B. 第3秒内上极板为负极C. 第2秒末微粒回到了原来位置D. 第3秒末两极板之间的电场强度大小为2/r d π 答案：A四川卷19.图甲所示电路中,123A A A 、、 为相同的电流表,C 为电容器,电阻123R R R 、、的阻值相同,线圈L 的电阻不计;在某段时间内理想变压器原线圈内磁场的变化如图乙所示,则在12~t t 时间内 A ．电流表1A 的示数比2A 的小 B ．电流表2A 的示数比A 3的小 C ．电流表1A 和2A 的示数相同 D ．电流表的示数都不为零 答案：C解析由B-t 图像知在t 1-t 2时间内,原线圈中磁场先负向减小后正向增大,则副线圈中磁通量是均匀变化的,根据法拉第电磁感应定律在副线圈中产生的感应电流大小不变,再根据楞次定则可判断负向较小时和正向增大时感应电流的方向相同,则在t 1-t 2时间内副线圈中个电流为稳恒电流,所以A 1和A 2的示数相同,A 3的示数为0,正确答案C;。

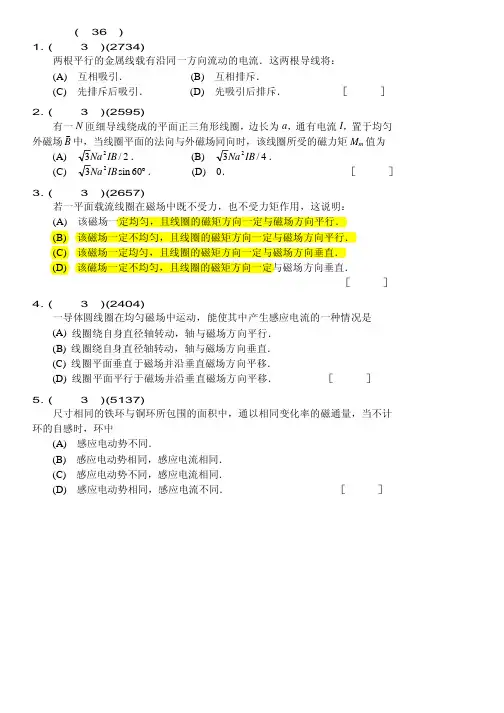

一 选择题 (共36分)1. (本题 3分)(2734) 两根平行的金属线载有沿同一方向流动的电流．这两根导线将： (A) 互相吸引． (B) 互相排斥．(C) 先排斥后吸引． (D) 先吸引后排斥． ［ ］2. (本题 3分)(2595) 有一N 匝细导线绕成的平面正三角形线圈，边长为a ，通有电流I ，置于均匀外磁场B v中，当线圈平面的法向与外磁场同向时，该线圈所受的磁力矩M m 值为 (A) 2/32IB Na ． (B) 4/32IB Na ．(C) °60sin 32IB Na ． (D) 0． ［ ］3. (本题 3分)(2657) 若一平面载流线圈在磁场中既不受力，也不受力矩作用，这说明： (A) 该磁场一定均匀，且线圈的磁矩方向一定与磁场方向平行． (B) 该磁场一定不均匀，且线圈的磁矩方向一定与磁场方向平行． (C) 该磁场一定均匀，且线圈的磁矩方向一定与磁场方向垂直．(D) 该磁场一定不均匀，且线圈的磁矩方向一定与磁场方向垂直．［ ］4. (本题 3分)(2404) 一导体圆线圈在均匀磁场中运动，能使其中产生感应电流的一种情况是 (A) 线圈绕自身直径轴转动，轴与磁场方向平行． (B) 线圈绕自身直径轴转动，轴与磁场方向垂直． (C) 线圈平面垂直于磁场并沿垂直磁场方向平移．(D) 线圈平面平行于磁场并沿垂直磁场方向平移． ［ ］5. (本题 3分)(5137) 尺寸相同的铁环与铜环所包围的面积中，通以相同变化率的磁通量，当不计环的自感时，环中(A) 感应电动势不同． (B) 感应电动势相同，感应电流相同． (C) 感应电动势不同，感应电流相同．(D) 感应电动势相同，感应电流不同． ［ ］6. (本题 3分)(1932) 如图所示，一矩形金属线框，以速度vv从无场空间进入一均匀磁场中，然后又从磁场中出来，到无场空间中．不计线圈的自感，下面哪一条图线正确地表示了线圈中的感应电流对时间的函数关系？(从线圈刚进入磁场时刻开始计时，I 以顺时针方向为正)[ ] BvIO(D)IO (C)O (B)I7. (本题 3分)(2417) 对于单匝线圈取自感系数的定义式为L =Φ /I ．当线圈的几何形状、大小及周围磁介质分布不变，且无铁磁性物质时，若线圈中的电流强度变小，则线圈的自感系数L(A) 变大，与电流成反比关系． (B) 变小． (C) 不变．(D) 变大，但与电流不成反比关系． ［ ］8. (本题 3分)(2752) 在真空中一个通有电流的线圈a 所产生的磁场内有另一个线圈b ，a 和b 相对位置固定．若线圈b 中电流为零(断路)，则线圈b 与a 间的互感系数： (A) 一定为零． (B)一定不为零．(C) 可为零也可不为零, 与线圈b 中电流无关． (D) 是不可能确定的．［ ］9. (本题 3分)(2421) 已知一螺绕环的自感系数为L ．若将该螺绕环锯成两个半环式的螺线管，则两个半环螺线管的自感系数(A) 都等于L 21． (B) 有一个大于L 21，另一个小于L 21．(C) 都大于L 21． (D) 都小于L 21． ［ ］对于单匝线圈取自感系数的定义式为L =Φ /I ．当线圈的几何形状、大小及周围磁介质分布不变，且无铁磁性物质时，若线圈中的电流强度变小，则线圈的自感系数L(A) 变大，与电流成反比关系． (B) 变小． (C) 不变．(D) 变大，但与电流不成反比关系． ［ ］11. (本题 3分)(5675) 真空中一根无限长直细导线上通电流I ，则距导线垂直距离为a 的空间某点处的磁能密度为(A) 2002(21a I πµµ (B) 2002(21aI πµµ (C) 20)2(21I a µπ (D)2002(21aI µµ ［ ］12. (本题 3分)(2415) 用导线围成如图所示的回路(以O 点为心的圆，加一直径)，放在轴线通过O 点垂直于图面的圆柱形均匀磁场中，如磁场方向垂直图面向里，其大小随时间减小，则感应电流的流向为［ ］二 填空题 (共76分)13. (本题 3分)(5303) 一平面试验线圈的磁矩大小p m 为1×10-8 A ·m 2，把它放入待测磁场中的A 处，试验线圈如此之小，以致可以认为它所占据的空间内场是均匀的．当此线圈的p m 与z 轴平行时，所受磁力矩大小为M =5×10-9 N ·m ，方向沿x 轴负方向；当此线圈的p m 与y 轴平行时，所受磁力矩为零．则空间A 点处的磁感强度B v的大小为____________，方向为______________．14. (本题 5分)(2066) 一带电粒子平行磁感线射入匀强磁场，则它作________________运动．一带电粒子垂直磁感线射入匀强磁场，则它作________________运动． 一带电粒子与磁感线成任意交角射入匀强磁场，则它作______________运动.如图所示，一半径为R ，通有电流为I 的圆形回路，位于Oxy 平面内，圆心为O ．一带正电荷为q 的粒子，以速度v v沿z 轴向上运动，当带正电荷的粒子恰好通过O 点时，作用于圆形回路上的力为________，作用在带电粒子上的力为________．16. (本题 5分)(2070) 截面积为S ，截面形状为矩形的直的金属条中通有电流I ．金属条放在磁感强度为B v 的匀强磁场中，B v的方向垂直于金属条的左、右侧面(如图所示)．在图示情况下金属条的上侧面将积累____________电荷，载流子所受的洛伦兹力f m =______________．(注：金属中单位体积内载流子数为n )17. (本题 5分)(2580) 电子质量m ，电荷e ，以速度v 飞入磁感强度为B 的匀强磁场中，v v与B v 的夹角为θ ，电子作螺旋运动，螺旋线的螺距h =________________________，半径R =______________________．18. (本题 3分)(2387) 已知面积相等的载流圆线圈与载流正方形线圈的磁矩之比为2∶1，圆线圈在其中心处产生的磁感强度为B 0，那么正方形线圈(边长为a )在磁感强度为B v的均匀外磁场中所受最大磁力矩为______________________．19. (本题 3分)(2096) 在磁场中某点放一很小的试验线圈．若线圈的面积增大一倍，且其中电流也增大一倍，该线圈所受的最大磁力矩将是原来的______________倍．20. (本题 5分)(2603) A 、B 、C 为三根共面的长直导线，各通有10 A 的同方向电流，导线间距d =10 cm ，那么每根导线每厘米所受的力的大小为=l F Ad d ______________________， =l F Bd d ______________________， =lF Cd d ______________________． (µ0 =4π×10-7 N/A 2) I半径为a 的无限长密绕螺线管，单位长度上的匝数为n ，通以交变电流i =I m sin ωt ，则围在管外的同轴圆形回路(半径为r )上的感生电动势为_____________________________．22. (本题 5分)(2702) 如图所示，一直角三角形abc 回路放在一磁感强度为B 的均匀磁场中，磁场的方向与直角边ab 平行 ，回路绕ab 边以匀角速度ω旋转 ，则ac 边中的动生电动势为__________________________，整个回路产生的动生电动势为____________________________．v23. (本题 3分)(2692) 有一根无限长直导线绝缘地紧贴在矩形线圈的中心轴OO ′上，则直导线与矩形线圈间的互感系数为_________________．24. (本题 3分)(2525) 一自感线圈中，电流强度在 0.002 s 内均匀地由10 A 增加到12 A ，此过程中线圈内自感电动势为 400V ，则线圈的自感系数为L =____________．25. (本题 4分)(2619) 位于空气中的长为l ，横截面半径为a ，用Ｎ匝导线绕成的直螺线管，当符合________和____________________的条件时，其自感系数可表成V I N L 20)/(µ=，其中V 是螺线管的体积．26. (本题 3分)(2624) 一个中空的螺绕环上每厘米绕有20匝导线，当通以电流I =3 A 时，环中磁场能量密度w =_____________ ．(µ 0 =4π×10-7 N/A 2)27. (本题 3分)(5678) 真空中一根无限长直导线中通有电流I ，则距导线垂直距离为a 的某点的磁能密度w m =________________．有两个长度相同，匝数相同，截面积不同的长直螺线管，通以相同大小的电流．现在将小螺线管完全放入大螺线管里(两者轴线重合)，且使两者产生的磁场方向一致，则小螺线管内的磁能密度是原来的__________倍；若使两螺线管产生的磁场方向相反，则小螺线管中的磁能密度为____________(忽略边缘效应)．29. (本题 4分)(2180) 写出麦克斯韦方程组的积分形式：_____________________________，_____________________________， _____________________________，_____________________________．30. (本题 3分)(2198) 坡印廷矢量S v的物理意义是：_____________________________________________________________； 其定义式为 _____________________ ．31. (本题 3分)(2339) 反映电磁场基本性质和规律的积分形式的麦克斯韦方程组为∫∫⋅=VSV S D d d ρv v， ① ∫∫⋅⋅∂∂−=SL S t B l E v vv v d d ， ②0d =∫⋅S S B vv ， ③ ∫⋅∫⋅∂∂+=SL S t DJ l H v vv v v d )(d ． ④试判断下列结论是包含于或等效于哪一个麦克斯韦方程式的．将你确定的方程式用代号填在相应结论后的空白处．(1) 变化的磁场一定伴随有电场；__________________(2) 磁感线是无头无尾的；________________________ (3) 电荷总伴随有电场．__________________________在没有自由电荷与传导电流的变化电磁场中, 沿闭合环路l (设环路包围的面积为S )=∫⋅ll H vv d __________________________________________．=∫⋅ll E vv d __________________________________________．三 计算题 (共46分)33. (本题10分)(2737) 两根平行无限长直导线相距为d ，载有大小相等方向相反的电流I ，电流变化率d I /d t =α >0．一个边长为d 的正方形线圈位于导线平面内与一根导线相距d ，如图所示．求线圈中的感应电动势E ，并说明线圈中的感应电流是顺时针还是逆时针方向．34. (本题10分)(2409) 如图所示，一半径为r 2电荷线密度为λ的均匀带电圆环，里边有一半径为r 1总电阻为R 的导体环，两环共面同心(r 2 >> r 1)，当大环以变角速度ω =ω(t )绕垂直于环面的中心轴旋转时，求小环中的感应电流．其方向如何？35. (本题10分)(2410) 一内外半径分别为R 1, R 2的均匀带电平面圆环，电荷面密度为σ，其中心有一半径为r 的导体小环(R 1 >>r )，二者同心共面如图．设带电圆环以变角速度ω =ω(t )绕垂直于环面的中心轴旋转，导体小环中的感应电流i 等于多少？方向如何(已知小环的电阻为R ＇)？36. (本题 8分)(2138) 求长度为L 的金属杆在均匀磁场B v中绕平行于磁场方向的定轴OO ＇转动时的动生电动势．已知杆相对于均匀磁场B v的方位角为θ，杆的角速度为ω，转向如图所示．O无限长直导线旁有一与其共面的矩形线圈，直导线中通有恒定电流I ，将此直导线及线圈共同置于随时间变化的而空间分布均匀的磁场B v 中．设0>∂∂tB，当线圈以速度v v垂直长直导线向右运动时，求线圈在如图所示位置时的感应电动势．。

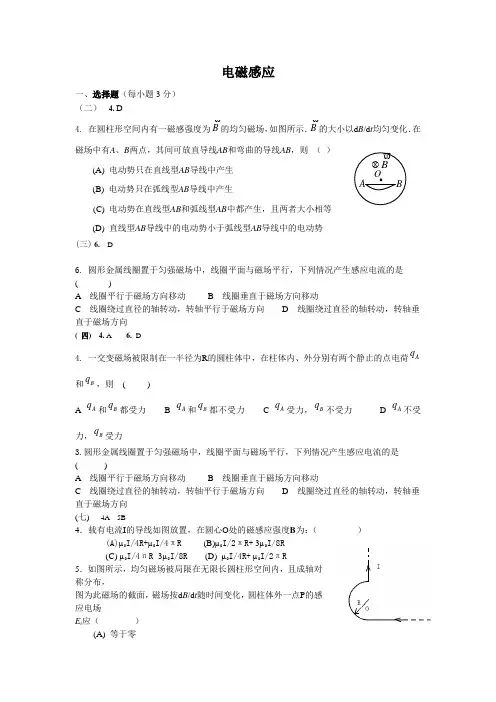

电磁感应一、选择题（每小题3分） （二） 4. D4. 在圆柱形空间内有一磁感强度为B 的均匀磁场，如图所示．B 的大小以d B /d t 均匀变化．在磁场中有A 、B 两点，其间可放直导线AB 和弯曲的导线AB ，则 （ ）(A) 电动势只在直线型AB 导线中产生 (B) 电动势只在弧线型AB 导线中产生 (C) 电动势在直线型AB 和弧线型AB 中都产生，且两者大小相等 (D) 直线型AB 导线中的电动势小于弧线型AB 导线中的电动势(三) 6. D6. 圆形金属线圈置于匀强磁场中，线圈平面与磁场平行，下列情况产生感应电流的是( )A 线圈平行于磁场方向移动B 线圈垂直于磁场方向移动C 线圈绕过直径的轴转动，转轴平行于磁场方向D 线圈绕过直径的轴转动，转轴垂直于磁场方向( 四) 4. A 6. D4. 一交变磁场被限制在一半径为R 的圆柱体中，在柱体内、外分别有两个静止的点电荷A q 和B q ，则 ( )A A q 和B q 都受力 B A q 和B q 都不受力C A q 受力，B q 不受力D A q 不受力，B q 受力3.圆形金属线圈置于匀强磁场中，线圈平面与磁场平行，下列情况产生感应电流的是( )A 线圈平行于磁场方向移动B 线圈垂直于磁场方向移动C 线圈绕过直径的轴转动，转轴平行于磁场方向D 线圈绕过直径的轴转动，转轴垂直于磁场方向 (七) 4A 5B4．载有电流I 的导线如图放置，在圆心O 处的磁感应强度B 为：（ ）(A)µ0I/4R+µ0I/4πR (B)µ0I/2πR+ 3µ0I/8R (C) µ0I/4πR -3µ0I/8R (D) µ0I/4R+ µ0I/2πR5．如图所示，均匀磁场被局限在无限长圆柱形空间内，且成轴对称分布，图为此磁场的截面，磁场按d B /d t 随时间变化，圆柱体外一点P 的感应电场E i 应（ ）(A) 等于零(B) 不为零，方向向上或向下 (C) 不为零，方向向左或向右(D) 不为零，方向向内或向外(八) 5B5. 通过垂直于线圈平面的磁通量，其随时间变化的规律为：Φ= 5t 2 + 6t +10式中Φ 的单位为mWb试问当 t = 2.0 s 时，线圈中的感应电动势为多少 mV ？( ) (A) 14 (B) 26 (C) 41 (D) 51 (九) 4B 5A4.下列说法正确的是（ ）（A ） 闭合回路上各点磁感强度都为零时，回路内一定没有电流穿过 （B ） 闭合回路上各点磁感强度都为零时，回路内穿过电流的代数和必定为零 （C ） 磁感强度沿闭合回路的积分为零时，回路上各点的磁感强度必定为零（D ） 磁感强度沿闭合回路的积分不为零时，回路上任意一点的磁感强度都不可能为零 5.两任意形状的导体回路1和2，通有相同的稳恒电流，若以12φ表示回路2中的电流产生的磁场穿过回路1的磁通，21φ表示回路1中的电流产生的磁场穿过回路2的磁通，则 ( ) （A ）2112φφ=（B ） 2112φφ〉 （C ） 2112φφ〈（D ） 因两回路的大小、形状未具体给定，所以无法比较12φ 和21φ的大小(十)5.如图所示，一载流螺线管的旁边有一圆形线圈，欲使线圈产生图示方向的感应电流i ，下列哪种情况可以做到？( )(A) 载流螺线管离开线圈(B) 载流螺线管向线圈靠近(C) 载流螺线管中电流增大(D) 载流螺线管中插入铁芯二、简答题（每小题3分）（二）1. 磁场变化的空间里，如果没有导体，那么，在这个空间是否存在电场，是否存在感应电动势？1、存在电场；存在感应电动势。

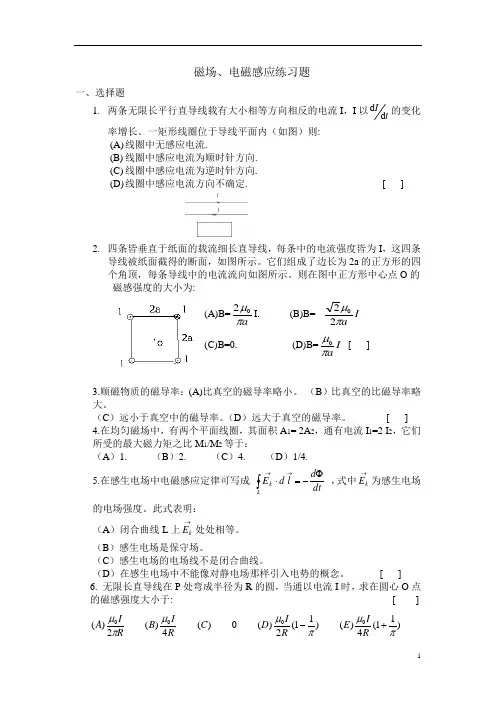

磁场、电磁感应练习题一、选择题1. 两条无限长平行直导线载有大小相等方向相反的电流I ，I 以tId d 的变化率增长。

一矩形线圈位于导线平面内（如图）则: (A) 线圈中无感应电流.(B) 线圈中感应电流为顺时针方向. (C) 线圈中感应电流为逆时针方向.(D) 线圈中感应电流方向不确定. [ ]2. 四条皆垂直于纸面的载流细长直导线，每条中的电流强度皆为I ，这四条导线被纸面截得的断面，如图所示。

它们组成了边长为2a 的正方形的四个角顶，每条导线中的电流流向如图所示。

则在图中正方形中心点O 的 磁感强度的大小为:(A)B=aπμ02I. (B)B=I aπμ220(C)B=0. (D)B=I aπμ0[ ]3.顺磁物质的磁导率：(A)比真空的磁导率略小。

（B ）比真空的比磁导率略大。

（C ）远小于真空中的磁导率。

（D ）远大于真空的磁导率。

[ ] 4.在均匀磁场中，有两个平面线圈，其面积A 1= 2A 2，通有电流I 1=2 I 2，它们所受的最大磁力矩之比M 1/M 2等于：（A ）1. （B ）2. （C ）4. （D ）1/4.5.在感生电场中电磁感应定律可写成 dt d l d E Lk Φ-=⋅→→⎰ ，式中→k E 为感生电场的电场强度。

此式表明：（A ）闭合曲线L 上→k E 处处相等。

（B ）感生电场是保守场。

（C ）感生电场的电场线不是闭合曲线。

（D ）在感生电场中不能像对静电场那样引入电势的概念。

[ ] 6. 无限长直导线在P 处弯成半径为R 的圆，当通以电流I 时，求在圆心O 点的磁感强度大小于: [ ] )11(4)()11(2)(0)(4)(2)(0000πμπμμπμ+-RIE RID C RIB RI A二、1图二、填空题1.两根长直导线通有电流I ，图示有三种环路，在每种情况下⎰⋅ll Bd 等于（对环路a ）； （对环路b ）； （对环路c ）；2 .一带电粒子平行磁场线射入匀强磁场，则它作 运动； 一带电粒子垂直磁场线射入匀强磁场，则它作 运动；一带电粒子与磁场线成任意角射入匀强磁场，则它作 运动。

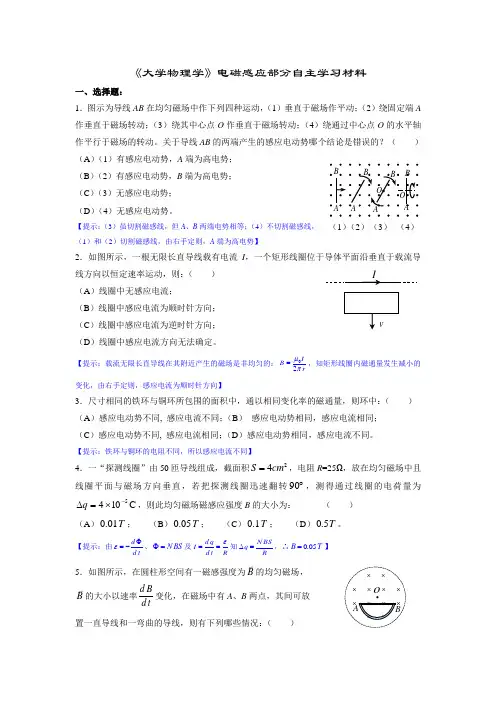

《大学物理学》电磁感应部分自主学习材料一、选择题：1．图示为导线AB 在均匀磁场中作下列四种运动，（1）垂直于磁场作平动；（2）绕固定端A 作垂直于磁场转动；（3）绕其中心点O 作垂直于磁场转动；（4）绕通过中心点O 的水平轴作平行于磁场的转动。

关于导线AB 的两端产生的感应电动势哪个结论是错误的？（ ） （A ）（1）有感应电动势，A 端为高电势； （B ）（2）有感应电动势，B 端为高电势； （C ）（3）无感应电动势； （D ）（4）无感应电动势。

【提示：（3）虽切割磁感线，但A 、B 两端电势相等；（4）不切割磁感线，（1）和（2）切割磁感线，由右手定则，A 端为高电势】2．如图所示，一根无限长直导线载有电流I ，一个矩形线圈位于导体平面沿垂直于载流导线方向以恒定速率运动，则：（ ） （A ）线圈中无感应电流；（B ）线圈中感应电流为顺时针方向； （C ）线圈中感应电流为逆时针方向； （D ）线圈中感应电流方向无法确定。

【提示：载流无限长直导线在其附近产生的磁场是非均匀的：02IB rμπ=，知矩形线圈内磁通量发生减小的变化，由右手定则，感应电流为顺时针方向】3．尺寸相同的铁环与铜环所包围的面积中，通以相同变化率的磁通量，则环中：（ ） （A ）感应电动势不同, 感应电流不同；（B ） 感应电动势相同，感应电流相同； （C ）感应电动势不同, 感应电流相同；（D ）感应电动势相同，感应电流不同。

【提示：铁环与铜环的电阻不同，所以感应电流不同】4．一“探测线圈”由50匝导线组成，截面积24S cm =，电阻R =25Ω，放在均匀磁场中且线圈平面与磁场方向垂直，若把探测线圈迅速翻转︒90，测得通过线圈的电荷量为C 1045-⨯=∆q ，则此均匀磁场磁感应强度B 的大小为： （ ）（A ）0.01T ； （B ）0.05T ； （C ）0.1T ； （D ）0.5T 。

【提示：由d d t εΦ=-、N BS Φ=及d q I d t R ε==知N BSq R∆=，∴0.05B T =】5．如图所示，在圆柱形空间有一磁感强度为B 的均匀磁场，B 的大小以速率d Bd t变化，在磁场中有A 、B 两点，其间可放 置一直导线和一弯曲的导线，则有下列哪些情况：（ ）A（1） （2） （3） （4）（A ）电动势只在直导线中产生； （B ）电动势只在弯曲的导线中产生；（C ）电动势在直导线和弯曲的导线中都产生，且两者大小相等； （D ）直导线中的电动势小于弯曲导线中的电动势。

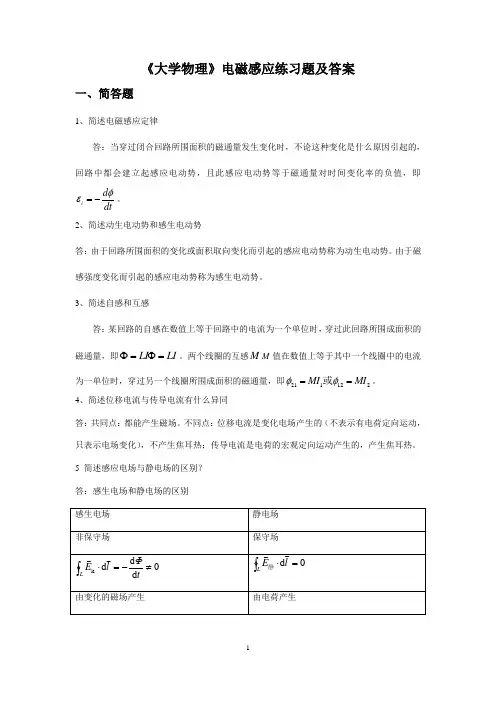

《大学物理》电磁感应练习题及答案一、简答题1、简述电磁感应定律答：当穿过闭合回路所围面积的磁通量发生变化时，不论这种变化是什么原因引起的，回路中都会建立起感应电动势，且此感应电动势等于磁通量对时间变化率的负值，即dtd i φε-=。

2、简述动生电动势和感生电动势答：由于回路所围面积的变化或面积取向变化而引起的感应电动势称为动生电动势。

由于磁感强度变化而引起的感应电动势称为感生电动势。

3、简述自感和互感答：某回路的自感在数值上等于回路中的电流为一个单位时，穿过此回路所围成面积的磁通量，即LI LI =Φ=Φ。

两个线圈的互感M M 值在数值上等于其中一个线圈中的电流为一单位时，穿过另一个线圈所围成面积的磁通量，即212121MI MI ==φφ或。

4、简述位移电流与传导电流有什么异同答：共同点：都能产生磁场。

不同点：位移电流是变化电场产生的（不表示有电荷定向运动，只表示电场变化），不产生焦耳热；传导电流是电荷的宏观定向运动产生的，产生焦耳热。

5 简述感应电场与静电场的区别？答：感生电场和静电场的区别6、写出麦克斯韦电磁场方程的积分形式。

答：⎰⎰==⋅s v q dv ds D ρ dS tB l E s L ⋅∂∂-=⋅⎰⎰d 0d =⋅⎰S S B dS t D j l H s l ⋅⎪⎭⎫ ⎝⎛∂∂+=⋅⎰⎰d 7、简述产生动生电动势物理本质答：在磁场中导体作切割磁力线运动时，其自由电子受洛仑滋力的作用，从而在导体两端产生电势差8、 简述磁能密度, 并写出其表达式答：单位体积中的磁场能量,221H μ。

9、 简述何谓楞次定律答：闭合的导线回路中所出现的感应电流，总是使它自己所激发的磁场反抗任何引发电磁感应的原因（反抗相对运动、磁场变化或线圈变形等）.这个规律就叫做楞次定律。

10、全电流安培环路定理答：磁场强度沿任意闭合回路的积分等于穿过闭合回路围成的曲面的全电流 s d t D j l d H s e •⎪⎪⎭⎫ ⎝⎛∂∂+=•⎰⎰二、选择题1、有一圆形线圈在均匀磁场中做下列几种运动，那种情况在线圈中会产生感应电流( D )A 、线圈平面法线沿磁场方向平移B 、线圈平面法线沿垂直于磁场方向平移C 、线圈以自身的直径为轴转动，轴与磁场方向平行D 、线圈以自身的直径为轴转动，轴与磁场方向垂直2、有两个线圈，线圈1对线圈2的互感系数为21M ，而线圈2对线圈1的互感系数为12M .若它们分别流过1i 和2i 的变化电流且dt di dt di 21<，并设由2i 变化在线圈1中产生的互感电动势为12ε，由1i 变化在线圈1中产生的互感电动势为21ε，下述论断正确的是( D )A 、 12212112,εε==M MB 、 12212112,εε≠≠M MC 、 12212112,εε>=M MD 、 12212112,εε<=M M3、对于位移电流，下列四种说法中哪一种说法是正确的 ( A )A 、位移电流的实质是变化的电场B 、位移电流和传导电流一样是定向运动的电荷C 、位移电流服从传导电流遵循的所有规律D 、位移电流的磁效应不服从安培环路定理4、下列概念正确的是 ( B )。

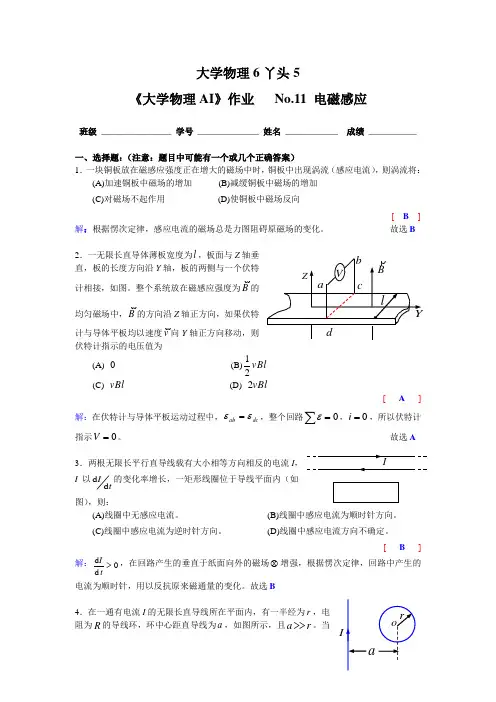

大学物理6丫头5《大学物理AI 》作业 No.11 电磁感应班级 ________________ 学号 ______________ 姓名 ____________ 成绩 ___________一、选择题：（注意：题目中可能有一个或几个正确答案） 1．一块铜板放在磁感应强度正在增大的磁场中时，铜板中出现涡流（感应电流），则涡流将： (A)加速铜板中磁场的增加 (B)减缓铜板中磁场的增加(C)对磁场不起作用 (D)使铜板中磁场反向[ B ] 解：根据愣次定律，感应电流的磁场总是力图阻碍原磁场的变化。

故选B2．一无限长直导体薄板宽度为l ，板面与Z 轴垂直，板的长度方向沿Y 轴，板的两侧与一个伏特计相接，如图。

整个系统放在磁感应强度为B的均匀磁场中，B的方向沿Z 轴正方向，如果伏特计与导体平板均以速度v向Y 轴正方向移动，则伏特计指示的电压值为(A) 0 (B)vBl 21(C) vBl (D) vBl 2[ A ]解：在伏特计与导体平板运动过程中，dc ab εε=，整个回路0=∑ε，0=i ，所以伏特计指示0=V 。

故选A3．两根无限长平行直导线载有大小相等方向相反的电流I ，I 以tId d 的变化率增长，一矩形线圈位于导线平面内（如图），则： (A)线圈中无感应电流。

(B)线圈中感应电流为顺时针方向。

(C)线圈中感应电流为逆时针方向。

(D)线圈中感应电流方向不确定。

[ B ]解：0d d >t I ，在回路产生的垂直于纸面向外的磁场⊗增强，根据愣次定律，回路中产生的电流为顺时针，用以反抗原来磁通量的变化。

故选B4．在一通有电流I 的无限长直导线所在平面内，有一半经为r ，电阻为R 的导线环，环中心距直导线为a ，如图所示，且r a >>。

当aIroabcVdYBZlI直导线的电流被切断后，沿着导线环流过的电量约为：(A))11(220ra a R Ir +-πμ(B)a ra R Ir +ln20πμ (C)aRIr 220μ (D)rRIa 220μ[ C ]解：直导线切断电流的过程中，在导线环中有感应电动势大小：td d Φ=ε 感应电流为：tR Ri d d 1Φ==ε则沿导线环流过的电量为 ∆Φ=⋅Φ==⎰⎰Rt t R t i q 1d d d 1daRIr R r a I R S B 212120200μππμ=⋅⋅=⋅∆≈故选C5．如图所示，直角三角形金属框架abc 放在均匀磁场中，磁场B平行于ab 边，bc 的边长为l 。

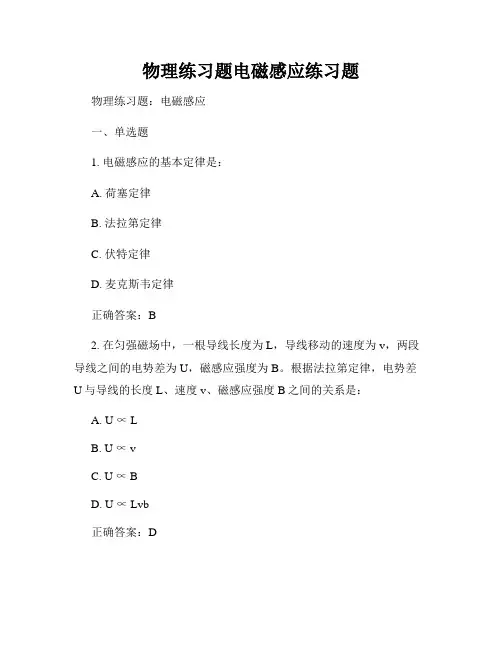

物理练习题电磁感应练习题物理练习题：电磁感应一、单选题1. 电磁感应的基本定律是：A. 荷塞定律B. 法拉第定律C. 伏特定律D. 麦克斯韦定律正确答案：B2. 在匀强磁场中，一根导线长度为L，导线移动的速度为v，两段导线之间的电势差为U，磁感应强度为B。

根据法拉第定律，电势差U与导线的长度L、速度v、磁感应强度B之间的关系是：A. U ∝ LB. U ∝ vC. U ∝ BD. U ∝ Lvb正确答案：D3. 远离电流的一侧把右手握成半握拳，拇指指向电流方向，其他四指所指方向即为：A. 磁场方向B. 电流方向C. 电势方向D. 导线方向正确答案：A4. 在磁场中，当一个导体切割磁感线运动时，导体两端会产生：A. 电动势B. 电流C. 磁化D. 弹性正确答案：A5. 变压器的原理是基于：A. 磁化原理B. 法拉第定律C. 电动势产生D. 电磁感应现象正确答案：D二、填空题1. 电磁感应现象最早由_______发现。

正确答案：法拉第2. 变压器的工作原理是基于_______现象。

正确答案：电磁感应3. 根据电磁感应现象，当导体运动时，导线两端产生的电势差与速度的关系为_______。

正确答案：正比例4. 在匀强磁场中，导线的运动方向与磁感应线的方向______。

正确答案：垂直5. 根据法拉第定律，当闭合回路中的磁链发生变化时，产生的感应电动势会阻止_______变化。

正确答案：磁链三、解答题1. 一个导体沿着磁场方向运动，运动方向与磁感应线方向垂直，当导体速度为v，磁感应强度为B时，求导体受到的安培力大小。

解答：根据洛仑兹力公式，安培力的大小可以通过公式F = BIL计算得到。

在本题中，导体的速度与磁感应线方向垂直，所以磁感应线与导体的角度为90°，导体的长度为L。

根据公式，可得到F = BLv。

2. 一个电阻为R的闭合回路中，磁感应强度为B，在t时刻磁通量发生了变化Φ = Φ0 + αt，其中Φ0和α为常数。

《大学物理》电磁感应练习题及答案解析一、选择题1. 圆铜盘水平放置在均匀磁场中，B 的方向垂直盘面向上，当铜盘绕通过中心垂直于盘面的轴沿图示方向转动时.（ D ）(A) 铜盘上有感应电流产生，沿着铜盘转动的相反方向流动。

(B) 铜盘上有感应电流产生，沿着铜盘转动的方向流动。

(C) 铜盘上没有感应电流产生，铜盘中心处电势最高。

(D) 铜盘上没有感应电流产生，铜盘边缘处电势最高。

2．在尺寸相同的铁环和铜环所包围的面积中穿过相同变化率的磁通量，则两环中（ C ）A．感应电动势相同，感应电流相同；B．感应电动势不同，感应电流不同；C．感应电动势相同，感应电流不同；D．感应电动势不同，感应电流相同。

3．两根无限长的平行直导线有相等的电流但电流的流向相反如右图，而电流的变化率均大于零，有一矩形线圈与两导线共面，则（ B ）A．线圈中无感应电流；B．线圈中感应电流为逆时针方向；C．线圈中感应电流为顺时针方向；D．线圈中感应电流不确定。

4．如图所示，在长直载流导线下方有导体细棒，棒与直导线垂直且共面。

（a）、（b）、（c）处有三个光滑细金属框。

今使以速度向右滑动。

设（a）、（b）、（c）、（d）四种情况下在细棒中的感应电动势分别为ℇa、ℇb、ℇc、ℇd，则( C )A．ℇa =ℇb =ℇc <ℇd B．ℇa =ℇb =ℇc >ℇdC．ℇa =ℇb =ℇc =ℇd D．ℇa >ℇb <ℇc <ℇd5．一矩形线圈，它的一半置于稳定均匀磁 场中，另一半位于磁场外，如右图所示， 磁感应强度B的方向与纸面垂直向里。

欲使线圈中感应电流为顺时针方向则（A ） A ．线圈应沿x 轴正向平动； B ．线圈应沿y 轴正向平动；C ．线圈应沿x 轴负向平动D ．线圈应沿y 轴负向平动6．在圆柱形空间内有一磁感强度为B 的均匀磁场，如图所示，B 的大小以速率dtdB变化，在磁场中有A 、B 两点，其间可以放置一直导线和一弯曲的导线，则有下列哪种情［ D ］ (A) 电动势只在直导线中产生(B) 电动势只在弯曲的导线产生 (C) 电动势在直导线和弯曲的导线中都产生， 且两者大小相等(D)直导线中的电动势小于弯曲导线中的电动势 知识点：电动势 类型：A7、关于感生电场和静电场下列哪一种说法正确．( B )(A) 感生电场是由变化电场产生的．(B) 感生电场是由变化磁场产生的，它是非保守场． (C) 感生电场是由静电场产生的(D) 感生电场是由静电场和变化磁场共同产生的1D 2C 3B 4C 5A6D7B二、填空题1.如图所示，AB 、CD 、为两均匀金属棒，长均为0.2m ，放在磁感应强度 B=2T 的均匀磁场中，磁场的方向垂直于屏面向里，AB 和CD 可以在导轨上自由滑动，当 CD 和AB 在导轨上分别以s m v /41=、s m v /22=速率向右作匀速运动时，在CD 尚未追上AB 的时间段内ABDCA 闭合回路上动生电动势的大小______________ 方向 _____________________.1电动势的大小 0.8V 方向 顺时针方向2.一匝数的线圈，通过每匝线圈的磁通量，则任意时刻线圈感应电动势的大小 ______________ . 感应电动势的大小 t ππ10cos 1057⨯ 3．感生电场产生的原因_ 变化的磁场产生感生电场4.动生电动势的产生的原因是：___电荷在磁场中运动受到洛伦兹力___ 5 。

大 学 物 理（电磁感应） 试 卷一选择题（共24分） 1（本题3分）如图所示，一矩形金属线框，以速度v从无场空间进入一均匀磁场中，然后又从磁场中出来，到无场空间中．不计线圈的自感，下面哪一条图线正确地表示了线圈中的感应电流对时间的函数关系？(从线圈刚进入磁场时刻开始计时，I 以顺时针方向为正)[ ]2（本题3分）一无限长直导体薄板宽为l ，板面与z 轴垂直，板的长度方向沿y 轴，板的两侧与一个伏特计相接，如图．整个系统放在磁感强度为B 的均匀磁场中，B的方向沿z轴正方向．如果伏特计与导体平板均以速度v向y 轴正方向移动，则伏特计指示的电压值为(A) 0． (B)21v Bl ．(C) v Bl ．(D) 2v Bl ． ［ ］3（本题3分）将形状完全相同的铜环和木环静止放置，并使通过两环面的磁通量随时间的变化率相等，则不计自感时(A) 铜环中有感应电动势，木环中无感应电动势． (B) 铜环中感应电动势大，木环中感应电动势小． (C) 铜环中感应电动势小，木环中感应电动势大．(D) 两环中感应电动势相等． ［ ］ 4（本题3分）如图所示，一矩形线圈，放在一无限长载流直导线附近，开始时线圈与导线在同一平面内，矩形的长边与导线平行．若矩形线圈以图(1)，(2)，(3)，(4)所示的四种方式运动，则在开始瞬间，以哪种方式运动的矩形线圈中的感应电流最大？ (A) 以图(1)所示方式运动． (B) 以图(2)所示方式运动．BI O (D)I O (C)OI (1)(2)(3)(4)以速度向纸面平移(C) 以图(3)所示方式运动．(D) 以图(4)所示方式运动． ［ ］ 5（本题3分）如图，长度为l 的直导线ab 在均匀磁场B 中以速度v移动，直导线ab 中的电动势为(A) Bl v ．(B) Bl v sin α．(C) Bl v cos α． (D) 0． ［ ］6（本题3分） 圆铜盘水平放置在均匀磁场中，B的方向垂直盘面向上．当铜盘绕通过中心垂直于盘面的轴沿图示方向转动时， (A) 铜盘上有感应电流产生，沿着铜盘转动的相反方向流动． (B) 铜盘上有感应电流产生，沿着铜盘转动的方向流动． (C) 铜盘上产生涡流． (D) 铜盘上有感应电动势产生，铜盘边缘处电势最高．(E) 铜盘上有感应电动势产生，铜盘中心处电势最高． ［ ］ 7（本题3分）两个相距不太远的平面圆线圈，怎样可使其互感系数近似为零？设其中一线圈的轴线恰通过另一线圈的圆心． (A) 两线圈的轴线互相平行放置． (B) 两线圈并联．(C) 两线圈的轴线互相垂直放置． (D) 两线圈串联． ［ ］ 8（本题3分）对于单匝线圈取自感系数的定义式为L =Φ /I ．当线圈的几何形状、大小及周围磁介质分布不变，且无铁磁性物质时，若线圈中的电流强度变小，则线圈的自感系数L (A) 变大，与电流成反比关系． (B) 变小． (C) 不变．(D) 变大，但与电流不成反比关系． ［ ］ 二 填空题（共24分） 9（本题4分）判断在下述情况下，线圈中有无感应电流，若有，在图中标明感应电流的方向． (1) 两圆环形导体互相垂直地放置．两环的中心重合，且彼此绝缘，当B 环中的电流发生变化时，在A 环中__________________________．(2) 无限长载流直导线处在导体圆环所在平面并通过环的中心，载流直导线与圆环互相绝缘，当圆环以直导线为轴匀速转动时，圆环中__________________．10（本题3分）用导线制成一半径为r =10 cm 的闭合圆形线圈，其电阻R =10 Ω，均匀磁场垂直于线圈平面．欲使电路中有一稳定的感应电流i = 0.01 A ，B 的变化率应为 d B /d t =_______________________________． 11（本题5分）I(1) (2)一段导线被弯成圆心在O 点、半径为R 的三段圆弧ab 、bc 、ca ，它们构成了一个闭合回路，ab 位于xOy 平面内，bc 和ca 分别位于另两个坐标面中(如图)．均匀磁场B 沿x轴正方向穿过圆弧bc 与坐标轴所围成的平面．设磁感强度随时间的变化率为K (K >0)，则闭合回路abca 中感应电动势的数值为______________；圆弧bc 中感应电流的方向是 _________________． 12（本题4分）半径为L 的均匀导体圆盘绕通过中心O 的垂直轴转动，角速度为ω，盘面与均匀磁场B 垂直，如图．(1) 图上Oa 线段中动生电动势的方向为_________________． (2) 填写下列电势差的值(设ca 段长度为d )： U a －U O=__________________． U a －U b =__________________．U a －U c =__________________． 13（本题3分）一线圈中通过的电流I 随时间t 变化的曲线如图所示．试定性画出自感电动势εL 随时间变化的曲线．(以I 的正向作为ε的正向)14（本题3分）有一根无限长直导线绝缘地紧贴在矩形线圈的中心轴OO ′上， 则直导线与矩形线圈间的互感系数为_________________． 15（本题3分）真空中两只长直螺线管1和2，长度相等，单层密绕匝数相同，直径之比 d 1 / d 2 =1/4．当它们通以相同电流时，两螺线管贮存的磁能之比为 W 1 / W 2=___________． 三 计算题（共46分） 16（本题12分）如图所示，有一弯成θ 角的金属架COD 放在磁场中，磁感强度B的方向垂直于金属架COD 所在平面．一导体杆MN 垂直于OD边，并在金属架上以恒定速度v 向右滑动，v与MN 垂直．设t =0时，x = 0．求下列两情形，框架内的感应电动势εi ．xωaI tεL tO⌒ ⌒ ⌒ ⌒ ⌒ ⌒ ⌒ ⌒(1) 磁场分布均匀，且B不随时间改变．(2) 非均匀的时变磁场t Kx B ωcos =． 17（本题10分）如图所示，两条平行长直导线和一个矩形导线框共面．且导线框的一个边与长直导线平行，他到两长直导线的距离分别为r 1、r 2．已知两导线中电流都为t I I ωsin 0=，其中I 0和ω为常数，t 为时间．导线框长为a 宽为b ，求导线框中的感应电动势． 18（本题10分）载有电流的I 长直导线附近，放一导体半圆环MeN 与长直导线共面，且端点MN 的连线与长直导线垂直．半圆环的半径为b ，环心O 与导线相距a ．设半圆环以速度 v平行导线平移，求半圆环内感应电动势的大小和方向以及MN 两端的电压U M - U N ． 19（本题14分）有一很长的长方的U 形导轨，与水平面成θ角，裸导线ab可在导轨上无摩擦地下滑，导轨位于磁感强度B竖直向上的均匀磁场中，如图所示．设导线ab 的质量为m ，电阻为R ，长度为l ，导轨的电阻略去不计，abcd 形成电路，t =0时，v =0. 试求：导线ab 下滑的速度v 与时间t 的函数关系． 四、回答问题（共5分） 20（本题5分）用简单例子说明：楞次定律是能量守恒的必然结果．换句话说，如果电磁感应的规律正好与楞次定律相反，则能量守恒定律便不成立． 参考答案一 选择题（共24分）CADCDDCC 二 填空题（共25分）9（本题5分）无感应电流， 无感应电流10（本题3分）3.18 T/s ，11（本题5分）4/2K R π=ε （4分） 从c 流至b 12（本题4分）Oa 段电动势方向由a 指向O ．221L B ω-， 0， )2(21d L Bd --ω 13（本题3分）IIO xr 1r 2 abd答案见图． 3分14（本题3分）015（本题3分）1∶16 参考解： 02/21μB w =nI B 0μ= )4(222102220021d l I n V B W π==μμμ)4/(21222202d l I n W π=μ16:1::222121==d d W W三 计算题（共46分） 16（本题12分）解：(1) 由法拉第电磁感应定律：x y xy BθΦtg 21== t x v = 2分 )tg 21(d d /d d 2x B t t i θΦε-=-= t B t x x B 2tg /d d 2tg 21v θθ=-= 在导体MN 内εi 方向由M 向N ． 3分 (2) 对于非均匀时变磁场 t Kx B ωcos = 取回路绕行的正向为O →N →M →O ，则ξηd d d B S B ==Φ θξηtg = ξθωξξθξΦd tg cos d tg d 2t K B ==ξθωξΦΦd tg cos d 02t K x⎰⎰==θωtg cos 313t Kx = 3分εi =t d d Φ-θωθωωtg cos tg sin 3123t Kx t x K v -= εLtO)cos sin 31(tg 233t t t t K ωωωθ-=v 3分εi >0，则εi 方向与所设绕行正向一致，εi <0，则εi 方向与所设绕行正向相反．1分17（本题10分）解：两个载同向电流的长直导线在如图坐标x 处所产生的磁场为)11(2210r r x x B +-+π=μ 2分 选顺时针方向为线框回路正方向，则)d d (21111210⎰⎰⎰+++-+π==br r br r r r x xxx IaBdS μΦ 3分)ln(222110r br r b r Ia+⋅+π=μ 2分 ∴ εtI r r b r b r a t d d ]))((ln[2d d 21210++π-=-=μΦt r r b r b r a I ωωμcos ]))((ln[2212100++π-= 3分18（本题10分） 解：动生电动势⎰⋅⨯=MNd )v (lB MeNε为计算简单，可引入一条辅助线MN ，构成闭合回路MeNM , 闭合回路总电动势0=+=NM MeN εεε总MN NM MeN εεε=-=2分x x I l B b a ba MNd 2v d )v (0MN ⎰⎰⋅+-π-=⨯=μεb a b a I -+π-=ln 20v μ负号表示MN ε的方向与x 轴相反． 3分ba ba I MeN -+π-=ln2v0με 方向N →M 2分 ba ba I U U MN N M -+π=-=-ln2v0με 3分 19（本题14分）解：ab 导线在磁场中运动产生的感应电动势θεcos v Bl i = 3分abcd 回路中流过的电流 θεcos RBl RI ii v==1分 ab 载流导线在磁场中受到的安培力沿导轨方向上的分力为：θθθcos cos cos Bl RBl Bl I F i v == 3分由牛顿第二定律： tmBl R Bl mg d d cos cos sin vv =-θθθ mRl B g t θθ222cos sin d d v v-=3分 令 θsin g A =，)/(cos 222mR l B c θ= 则 )/(d d v v c A t -= 利用t = 0，v = 0 有⎰⎰⎰---=-=vv v v v v 000)d(1d c A c A c c A d t t A c A c t v--=ln1 2分 ∴)e 1(cos sin )e 1(222ct ctl B mgR cA ---=-=θθv 2分 四 回答问题（共5分） 20（本题5分）答：例如在磁棒靠近线圈时，线圈中产生感应电流，按楞次定律，线圈电流方向应如图所示，这样线圈阻碍磁棒靠近，使磁棒的动能转化为线圈的磁场能和线圈中因有电流而生的热． 2分如果与楞次定律相反，线圈中感应电流的磁场将吸引磁棒，使磁棒加速，动能增加．这增加的动能、磁场能和线圈中生的热都系无中生有，显然违反能量守恒定律． 3分电磁感应历年试题一、选择题1.（本题3分，答案：C ；07A ，08B ）NSv一个圆形线环，它的一半放在一分布在方形区域的匀强磁场B中，另一半位于磁场之外，如图所示．磁场B的方向垂直指向纸内．欲使圆线环中产生逆时针方向的感应电流，应使(A) 线环向右平移． (B) 线环向上平移．(C) 线环向左平移． (D) 磁场强度减弱．2.（本题3分，答案：D ；09B ）如图，长度为l 的直导线ab 在均匀磁场B 中以速度v移动，直导线ab 中的电动势为(A) Bl v ． (B) Bl v sin α． (C) Bl v cos α． (D) 0． 3.（本题3分，答案：C ；08A ，08B ，09A ）两个通有电流的平面圆线圈相距不远，如果要使其互感系数近似为零，则应调整线圈的取向使(A) 两线圈平面都平行于两圆心连线． (B) 两线圈平面都垂直于两圆心连线．(C) 一个线圈平面平行于两圆心连线，另一个线圈平面垂直于两圆心连线．(D) 两线圈中电流方向相反．4.（本题3分，答案：C ；07A ）面积为S 和2 S 的两圆线圈1、2如图放置，通有相同的电流I ．线圈1的电流所产生的通过线圈2的磁通用Φ21表示，线圈2的电流所产生的通过线圈1的磁通用Φ12表示，则Φ21和Φ12的大小关系为：(A) Φ21 =2Φ12． (B) Φ21 >Φ12． (C) Φ21 =Φ12 (D) Φ21 =21Φ12． 二、填空1.（本题3分，08A ，08B ）一根直导线在磁感强度为B的均匀磁场中以速度 v运动切割磁场线．导线中对应于非静电力的场强(称作非静电场场强)=K E____________． （答案：B⨯v ） 2.（本题3分，07A ）如图所示，一段长度为l 的直导线MN ，水平放置在载电流为I 的竖直长导线旁与竖直导线共面，并从静止由图示位置自由下落，则t 秒末导线两端的电势差=-N M U U ______． （答案：al a t Ig+π-ln 20μ） 3.（本题3分，09A ）图示为一圆柱体的横截面，圆柱体内有一均匀电场E ，其方向垂直纸面向内，E 的大小随时间t 线性增加，P 为柱体内与轴线相距为r 的一点，则（1）P 点的位移电流密度的方向为 ；（答案：垂I直纸面向里）（2）P 点感生磁场的方向为 . （答案：垂直OP 连线向下） 三、计算题1.（本题10分，07A ，08B ） 如图所示，一根长为L 的金属细杆ab 绕竖直轴O 1O 2以角速度ω在水平面内旋转．O 1O 2在离细杆a 端L /5处．若已知地磁场在竖直方向的分量为B．求ab 两端间的电势差b a U U -．解：Ob 间的动生电动势：4/54/510(v )d d L L B l Bl l εω=⨯⋅=⎰⎰225016)54(21BL L B ωω== 4分b 点电势高于O 点． Oa 间的动生电动势：/5/520(v )d d L L B l Bl l εω=⨯=⋅⎰⎰22501)51(21BL L B ωω== 4分a 点电势高于O 点．∴ 22211165050a b U U BL BL εεωω-=-=-221035015BL BL ωω-=-= 2分 2.（本题10分，09A ）两相互平行无限长的直导线载有大小相等方向相反的电流，长度为b 的金属杆CD 与两导线共面且垂直，相对位置如图.CD 杆以速度v 平行直线电流运动，求CD 杆中的感应电动势，并判断C 、D 两端哪端电势较高？ 解：建立坐标（如图）则：12B B B =+ 0012,22()IIB B xx a μμππ==- 2分0012()2IIB B x a xμμππ=--方向2分011()2Iv d Bvdx dx x a xμξπ==-- 2分2002112()()ln222a baIv Iv a b d dx x a x a bμμξξππ++==-=-+⎰⎰2分 感应电动势方向,C D D →端电势较高3.（本题10分，08A ）如图所示，长直导线AC 中的电流I 沿导线向上，并以d I /d t = 2 A/s 的变化率均匀增长. 导线附近放一个与之同面的直角三角形线框，其一边与导线平行，位置及线框尺寸如图所示. 求此线框中产生的感应电动势的大小和方向.b解： 取顺时针为三角形回路电动势正向,得三角形面法线垂直纸面向里.取窄条面积微元d S =y d x =[(a+b x )l/b ]d xΦm =⎰⋅S d S B =()⎰+-+⋅ba abldxx b a x I πμ20 =()⎥⎦⎤⎢⎣⎡-++b a b a b a bIlln 20πμ εi =d Φm /d t=()dt a b a b a b b l ⎥⎦⎤⎢⎣⎡++-ln 20πμ =5.18×10－8V负号表示逆时针4.（本题5分，09B ） 均匀磁场B 被限制在半径R=10cm 的无限长圆柱空间内，方向垂直纸面向里，取一固定的等腰梯形回路abcd ，梯形所在平面的法向与圆柱空间的轴平行，位置如图所示，设磁感强度以dB/dt=1T/s 的均速度增加，已知θ=π/3，Oa=Ob=6cm 。

大 学 物 理（电磁感应） 试 卷一选择题（共24分） 1（本题3分）如图所示，一矩形金属线框，以速度v从无场空间进入一均匀磁场中，然后又从磁场中出来，到无场空间中．不计线圈的自感，下面哪一条图线正确地表示了线圈中的感应电流对时间的函数关系？(从线圈刚进入磁场时刻开始计时，I 以顺时针方向为正)[ ]2（本题3分）一无限长直导体薄板宽为l ，板面与z 轴垂直，板的长度方向沿y 轴，板的两侧与一个伏特计相接，如图．整个系统放在磁感强度为B 的均匀磁场中，B的方向沿z轴正方向．如果伏特计与导体平板均以速度v向y 轴正方向移动，则伏特计指示的电压值为(A) 0． (B)21v Bl ．(C) v Bl ．(D) 2v Bl ． ［ ］3（本题3分）将形状完全相同的铜环和木环静止放置，并使通过两环面的磁通量随时间的变化率相等，则不计自感时(A) 铜环中有感应电动势，木环中无感应电动势． (B) 铜环中感应电动势大，木环中感应电动势小． (C) 铜环中感应电动势小，木环中感应电动势大．(D) 两环中感应电动势相等． ［ ］ 4（本题3分）如图所示，一矩形线圈，放在一无限长载流直导线附近，开始时线圈与导线在同一平面内，矩形的长边与导线平行．若矩形线圈以图(1)，(2)，(3)，(4)所示的四种方式运动，则在开始瞬间，以哪种方式运动的矩形线圈中的感应电流最大？ (A) 以图(1)所示方式运动． (B) 以图(2)所示方式运动．I O (D)I O (C)OI (1)(2)(3)(4)以速度向纸面平移(C) 以图(3)所示方式运动．(D) 以图(4)所示方式运动． ［ ］ 5（本题3分）如图，长度为l 的直导线ab 在均匀磁场B 中以速度v移动，直导线ab 中的电动势为(A) Bl v ．(B) Bl v sin α．(C) Bl v cos α． (D) 0． ［ ］ 6（本题3分） 圆铜盘水平放置在均匀磁场中，B的方向垂直盘面向上．当铜盘绕通过中心垂直于盘面的轴沿图示方向转动时， (A) 铜盘上有感应电流产生，沿着铜盘转动的相反方向流动． (B) 铜盘上有感应电流产生，沿着铜盘转动的方向流动． (C) 铜盘上产生涡流． (D) 铜盘上有感应电动势产生，铜盘边缘处电势最高．(E) 铜盘上有感应电动势产生，铜盘中心处电势最高． ［ ］ 7（本题3分）两个相距不太远的平面圆线圈，怎样可使其互感系数近似为零？设其中一线圈的轴线恰通过另一线圈的圆心． (A) 两线圈的轴线互相平行放置． (B) 两线圈并联．(C) 两线圈的轴线互相垂直放置． (D) 两线圈串联． ［ ］ 8（本题3分）对于单匝线圈取自感系数的定义式为L =Φ /I ．当线圈的几何形状、大小及周围磁介质分布不变，且无铁磁性物质时，若线圈中的电流强度变小，则线圈的自感系数L (A) 变大，与电流成反比关系． (B) 变小． (C) 不变．(D) 变大，但与电流不成反比关系． ［ ］ 二 填空题（共24分） 9（本题4分）判断在下述情况下，线圈中有无感应电流，若有，在图中标明感应电流的方向． (1) 两圆环形导体互相垂直地放置．两环的中心重合，且彼此绝缘，当B 环中的电流发生变化时，在A 环中__________________________．(2) 无限长载流直导线处在导体圆环所在平面并通过环的中心，载流直导线与圆环互相绝缘，当圆环以直导线为轴匀速转动时，圆环中__________________．10（本题3分）用导线制成一半径为r =10 cm 的闭合圆形线圈，其电阻R =10 Ω，均匀磁场垂直于线圈平面．欲使电路中有一稳定的感应电流i = 0.01 A ，B 的变化率应为 d B /d t =_______________________________． 11（本题5分）vI(1) (2)一段导线被弯成圆心在O 点、半径为R 的三段圆弧ab 、bc 、ca ，它们构成了一个闭合回路，ab 位于xOy 平面内，bc 和ca 分别位于另两个坐标面中(如图)．均匀磁场B 沿x轴正方向穿过圆弧bc 与坐标轴所围成的平面．设磁感强度随时间的变化率为K (K >0)，则闭合回路abca 中感应电动势的数值为______________；圆弧bc 中感应电流的方向是 _________________． 12（本题4分）半径为L 的均匀导体圆盘绕通过中心O 的垂直轴转动，角速度为ω，盘面与均匀磁场B 垂直，如图．(1) 图上Oa 线段中动生电动势的方向为_________________． (2) 填写下列电势差的值(设ca 段长度为d )： U a －U O=__________________． U a －U b =__________________．U a －U c =__________________． 13（本题3分）一线圈中通过的电流I 随时间t 变化的曲线如图所示．试定性画出自感电动势εL 随时间变化的曲线．(以I 的正向作为ε的正向)14（本题3分）有一根无限长直导线绝缘地紧贴在矩形线圈的中心轴OO ′上， 则直导线与矩形线圈间的互感系数为_________________． 15（本题3分）真空中两只长直螺线管1和2，长度相等，单层密绕匝数相同，直径之比 d 1 / d 2 =1/4．当它们通以相同电流时，两螺线管贮存的磁能之比为 W 1 / W 2=___________． 三 计算题（共46分） 16（本题12分）如图所示，有一弯成θ 角的金属架COD 放在磁场中，磁感强度B的方向垂直于金属架COD 所在平面．一导体杆MN 垂直于OD边，并在金属架上以恒定速度v 向右滑动，v与MN 垂直．设t =0时，x = 0．求下列两情形，框架内的感应电动势εi ．xωaI tεLtO⌒ ⌒ ⌒ ⌒ ⌒ ⌒ ⌒ ⌒(1) 磁场分布均匀，且B不随时间改变．(2) 非均匀的时变磁场t Kx B ωcos =． 17（本题10分）如图所示，两条平行长直导线和一个矩形导线框共面．且导线框的一个边与长直导线平行，他到两长直导线的距离分别为r 1、r 2．已知两导线中电流都为t I I ωsin 0=，其中I 0和ω为常数，t 为时间．导线框长为a 宽为b ，求导线框中的感应电动势． 18（本题10分）载有电流的I 长直导线附近，放一导体半圆环MeN 与长直导线共面，且端点MN 的连线与长直导线垂直．半圆环的半径为b ，环心O 与导线相距a ．设半圆环以速度 v平行导线平移，求半圆环内感应电动势的大小和方向以及MN 两端的电压U M - U N ． 19（本题14分）有一很长的长方的U 形导轨，与水平面成θ角，裸导线ab可在导轨上无摩擦地下滑，导轨位于磁感强度B 竖直向上的均匀磁场中，如图所示．设导线ab 的质量为m ，电阻为R ，长度为l ，导轨的电阻略去不计，abcd 形成电路，t =0时，v =0. 试求：导线ab 下滑的速度v 与时间t 的函数关系． 四、回答问题（共5分） 20（本题5分）用简单例子说明：楞次定律是能量守恒的必然结果．换句话说，如果电磁感应的规律正好与楞次定律相反，则能量守恒定律便不成立． 参考答案一 选择题（共24分）CADCDDCC 二 填空题（共25分）9（本题5分）无感应电流， 无感应电流10（本题3分）3.18 T/s ，11（本题5分）4/2K R π=ε （4分） 从c 流至b 12（本题4分）Oa 段电动势方向由a 指向O ．221L B ω-， 0， )2(21d L Bd --ω 13（本题3分）IIO xr 1r 2 abd答案见图． 3分14（本题3分）015（本题3分）1∶16 参考解： 02/21μB w =nI B 0μ= )4(222102220021d l I n V B W π==μμμ)4/(21222202d l I n W π=μ16:1::222121==d d W W三 计算题（共46分） 16（本题12分）解：(1) 由法拉第电磁感应定律：x y xyB θΦtg 21== t x v = 2分 )tg 21(d d /d d 2x B t t i θΦε-=-= t B t x x B 2tg /d d 2tg 21v θθ=-= 在导体MN 内εi 方向由M 向N ． 3分 (2) 对于非均匀时变磁场 t Kx B ωcos = 取回路绕行的正向为O →N →M →O ，则ξηd d d B S B ==Φ θξηtg =ξθωξξθξΦd tg cos d tg d 2t K B ==ξθωξΦΦd tg cos d 02t K x⎰⎰==θωtg cos 313t Kx = 3分εi =t d d Φ-θωθωωtg cos tg sin 3123t Kx t x K v -= εLtO)cos sin 31(tg 233t t t t K ωωωθ-=v 3分εi >0，则εi 方向与所设绕行正向一致，εi <0，则εi 方向与所设绕行正向相反．1分17（本题10分）解：两个载同向电流的长直导线在如图坐标x 处所产生的磁场为)11(2210r r x x B +-+π=μ 2分 选顺时针方向为线框回路正方向，则)d d (21111210⎰⎰⎰+++-+π==br r br r r r x xxx IaBdS μΦ 3分)ln(222110r b r r b r Ia+⋅+π=μ 2分 ∴ εtIr r b r b r atd d ]))((ln[2d d 21210++π-=-=μΦ t r r b r b r a I ωωμcos ]))((ln[2212100++π-= 3分18（本题10分） 解：动生电动势 ⎰⋅⨯=MNd )v (l B MeNε 为计算简单，可引入一条辅助线MN ，构成闭合回路MeNM , 闭合回路总电动势0=+=NM MeN εεε总MN NM MeN εεε=-=2分x x I l B b a ba MNd 2v d )v (0MN ⎰⎰⋅+-π-=⨯=μεb a b a I -+π-=ln20v μ 负号表示MN ε的方向与x 轴相反． 3分ba ba I MeN -+π-=ln2v0με 方向N →M 2分 ba ba I U U MN N M -+π=-=-ln2v0με 3分 19（本题14分）解：ab 导线在磁场中运动产生的感应电动势θεcos v Bl i = 3分abcd 回路中流过的电流 θεcos RBl R I ii v==1分 ab 载流导线在磁场中受到的安培力沿导轨方向上的分力为：θθθcos cos cos Bl RBl Bl I F i v == 3分由牛顿第二定律： tm Bl R Bl mg d d cos cos sin vv =-θθθ m Rl B g t θθ222cos sin d d v v-=3分 令 θsin g A =，)/(cos 222mR l B c θ=则 )/(d d v v c A t -= 利用t = 0，v = 0 有⎰⎰⎰---=-=vv v v v v 000)d(1d c A c A c c A d t t A c A c t v--=ln1 2分 ∴)e 1(cos sin )e 1(222ct ctl B mgR cA ---=-=θθv 2分 四 回答问题（共5分） 20（本题5分）答：例如在磁棒靠近线圈时，线圈中产生感应电流，按楞次定律，线圈电流方向应如图所示，这样线圈阻碍磁棒靠近，使磁棒的动能转化为线圈的磁场能和线圈中因有电流而生的热． 2分如果与楞次定律相反，线圈中感应电流的磁场将吸引磁棒，使磁棒加速，动能增加．这增加的动能、磁场能和线圈中生的热都系无中生有，显然违反能量守恒定律． 3分电磁感应历年试题一、选择题1.（本题3分，答案：C ；07A ，08B ）NSN v一个圆形线环，它的一半放在一分布在方形区域的匀强磁场B中，另一半位于磁场之外，如图所示．磁场B的方向垂直指向纸内．欲使圆线环中产生逆时针方向的感应电流，应使(A) 线环向右平移． (B) 线环向上平移．(C) 线环向左平移． (D) 磁场强度减弱．2.（本题3分，答案：D ；09B ）如图，长度为l 的直导线ab 在均匀磁场B 中以速度v移动，直导线ab 中的电动势为(A) Bl v ． (B) Bl v sin α． (C) Bl v cos α． (D) 0． 3.（本题3分，答案：C ；08A ，08B ，09A ）两个通有电流的平面圆线圈相距不远，如果要使其互感系数近似为零，则应调整线圈的取向使(A) 两线圈平面都平行于两圆心连线． (B) 两线圈平面都垂直于两圆心连线．(C) 一个线圈平面平行于两圆心连线，另一个线圈平面垂直于两圆心连线．(D) 两线圈中电流方向相反．4.（本题3分，答案：C ；07A ）面积为S 和2 S 的两圆线圈1、2如图放置，通有相同的电流I ．线圈1的电流所产生的通过线圈2的磁通用Φ21表示，线圈2的电流所产生的通过线圈1的磁通用Φ12表示，则Φ21和Φ12的大小关系为：(A) Φ21 =2Φ12． (B) Φ21 >Φ12． (C) Φ21 =Φ12 (D) Φ21 =21Φ12． 二、填空1.（本题3分，08A ，08B ）一根直导线在磁感强度为B的均匀磁场中以速度 v运动切割磁场线．导线中对应于非静电力的场强(称作非静电场场强)=K E____________． （答案：B⨯v ） 2.（本题3分，07A ）如图所示，一段长度为l 的直导线MN ，水平放置在载电流为I 的竖直长导线旁与竖直导线共面，并从静止由图示位置自由下落，则t 秒末导线两端的电势差=-N M U U ______． （答案：al a t Ig+π-ln 20μ） 3.（本题3分，09A ）图示为一圆柱体的横截面，圆柱体内有一均匀电场E ，其方向垂直纸面向内，E的大小随时间t 线性增加，P 为柱体内与轴线相距为r 的一点，则（1）P 点的位移电流密度的方向为 ；（答案：垂I直纸面向里）（2）P 点感生磁场的方向为 . （答案：垂直OP 连线向下） 三、计算题1.（本题10分，07A ，08B ） 如图所示，一根长为L 的金属细杆ab 绕竖直轴O 1O 2以角速度ω在水平面内旋转．O 1O 2在离细杆a 端L /5处．若已知地磁场在竖直方向的分量为B．求ab 两端间的电势差b a U U -．解：Ob 间的动生电动势：4/54/51(v )d d L L B l Bl l εω=⨯⋅=⎰⎰225016)54(21BL L B ωω== 4分b 点电势高于O 点． Oa 间的动生电动势：/5/520(v )d d L L B l Bl l εω=⨯=⋅⎰⎰22501)51(21BL L B ωω== 4分a 点电势高于O 点．∴ 22211165050a b U U BL BL εεωω-=-=-221035015BL BL ωω-=-= 2分 2.（本题10分，09A ）两相互平行无限长的直导线载有大小相等方向相反的电流，长度为b 的金属杆CD 与两导线共面且垂直，相对位置如图.CD 杆以速度v平行直线电流运动，求CD 杆中的感应电动势，并判断C 、D 两端哪端电势较高？ 解：建立坐标（如图）则：12B B B =+0012,22()IIB B x x a μμππ==- 2分0012()2IIB B x a xμμππ=--方向 2分011()2Iv d Bvdx dx x a xμξπ==-- 2分2002112()()ln222a baIv Iv a b d dx x a x a bμμξξππ++==-=-+⎰⎰2分 感应电动势方向,C D D →端电势较高3.（本题10分，08A ）如图所示，长直导线AC 中的电流I 沿导线向上，并以d I /d t = 2 A/s 的变化率均匀增长. 导线附近放一个与之同面的直角三角形线框，其一边与导线平行，位置及线框尺寸如图所示. 求此线框中产生的感应电动势的大小和方向.b解： 取顺时针为三角形回路电动势正向,得三角形面法线垂直纸面向里.取窄条面积微元d S =y d x =[(a+b -x )l/b ]d xΦm =⎰⋅S d S B =()⎰+-+⋅ba abldxx b a x I πμ20 =()⎥⎦⎤⎢⎣⎡-++b a b a b a b Il ln 20πμ εi = -d Φm /d t=()dt a b a b a b b l ⎥⎦⎤⎢⎣⎡++-ln 20πμ =-5.18×10－8V负号表示逆时针4.（本题5分，09B ） 均匀磁场B被限制在半径R=10cm 的无限长圆柱空间内，方向垂直纸面向里，取一固定的等腰梯形回路abcd ，梯形所在平面的法向与圆柱空间的轴平行，位置如图所示，设磁感强度以dB/dt=1T/s 的均速度增加，已知θ=π/3，Oa=Ob=6cm 。

电磁感应大题题型总结一、导体棒切割磁感线产生感应电动势类1. 单棒平动切割磁感线- 题目示例：- 如图所示，在一磁感应强度B = 0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h = 0.1m的平行金属导轨MN与PQ，导轨的电阻忽略不计。

在两根导轨的端点N、Q之间连接一阻值R=0.3Ω的电阻。

导轨上跨放着一根长为L =0.2m，每米长电阻r = 2.5Ω/m的金属棒ab，金属棒与导轨正交，交点为c、d。

当金属棒以速度v = 4.0m/s向左做匀速运动时，求：- （1）金属棒ab中感应电动势的大小；- （2）通过金属棒ab的电流大小；- （3）金属棒ab两端的电压大小。

- 解析：- （1）根据E = BLv，这里L = h = 0.1m（有效切割长度），B = 0.5T，v = 4.0m/s，则E=Bh v = 0.5×0.1×4.0 = 0.2V。

- （2）金属棒的电阻R_ab=Lr = 0.2×2.5 = 0.5Ω。

电路总电阻R_总=R +R_ab=0.3+0.5 = 0.8Ω。

根据I=(E)/(R_总)，可得I=(0.2)/(0.8)=0.25A。

- （3）金属棒ab两端的电压U = E - IR_ab=0.2 - 0.25×0.5 = 0.075V。

2. 双棒切割磁感线- 题目示例：- 如图所示，两根足够长的平行金属导轨固定在倾角θ = 30^∘的斜面上，导轨电阻不计，间距L = 0.4m。

导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B = 0.5T。

在区域Ⅰ中，将质量m_1=0.1kg，电阻R_1=0.1Ω的金属条ab放在导轨上，ab刚好不下滑。

然后，在区域Ⅱ中将质量m_2=0.4kg，电阻R_2=0.1Ω的光滑导体棒cd置于导轨上，由静止开始下滑。

9、选择题第四章恒定电流的磁场1 、均匀磁场的磁感应强度B 垂直于半径为R 的圆面，今以圆周为边线，作一半球面S，则通过S 面的磁通量的大小为（）2 A、2 R B2B、R BC、0D、无法确定2、答案： B 有一个圆形回路，及一个正方形回路，圆直径和正方形的边长相等，二者载有大小相等的电流，它们各自中心产生的磁感强度的大小之比B1/B2 为（）A 、0.90B、1.00C、1.11D、1.22答案：C3、在磁感强度为B 的均匀磁场中作一半径为r 的半球面S，S 边线所在平面的法线方向单位矢量n与B 的夹角为，则通过半4、5、6、7、8、A、球面S 的磁通量为（）A、r2B22B、2 r BC、r 2BsinD、r 2Bcos答案：D四条皆垂直于纸面的载流细长直导线，每条中的电流强度皆为如图所示，它们组成了边长为2a 的正方形的四个角顶，每条导线中的电流流向亦如图所示，则在图中正方形中心点O 的磁感应强度的大小为（）I，这四条线被纸面截得的断面，A、B 2U0 IB、B2U0I2a C、B=0 D 、B U0 I a答案：C边长为L 的一个导体方框上通有电流2A 、与L 无关B、正比于L2I ，则此框中心的磁感应强度（C、与L 成正比D、与L 成反比）E、与I2有关如图所示，电流从a点分两路通过对称的圆环形分路，汇合于 b 点，若ca,bd都沿环的径向，则在环形分路的环心处的磁感应强度（） A 、方向垂直环形分路所在平面且指向纸内B、方向垂直环形分路所在平面且指向纸外C、方向在环形分路所在平面内，且指向b在一平面内，有两条垂直交叉但相互绝缘的导线，其方向如图所示，问哪些区域中某些点的磁感应强度A 、仅在象限ⅠD、零答案：I 的大小相等， B 可能为零？（）流过每条导线的电流、仅在象限ⅡC、仅在象限Ⅰ、Ⅳ在真空中有一根半径为0I 0I、仅在象限Ⅱ答案：R 的半圆形细导线，流过的电流为I ，则圆心处的磁感应强度为（）4RB、2RC、0 D、0I4R电流由长直导线 1 沿半径径向 a 点流入电阻均匀分布的圆环，再由 b 点沿切向从圆流出，经长导线 2 返回电源，（如图），已知直导线上电流强度为I，圆环的半径为R，且a,b 与圆心O 三点在同一直线上，设直线电流1、2 及圆环电流分别在O点产生的磁感应强度为B1，B2及B3。

电磁感应基础知识试题题库（有答案）一、选择题1．下列与电磁感应有关的四幅图中说法正确的是（）A．甲图，变化的磁场激发出感生电场，自由电荷在感生电场的作用下定向移动，从而形成感应电流B．乙图，磁块在没有裂缝的铝管中由静止开始下落做的是自由落体运动C．丙图，是麦克斯韦验证了电磁波存在的实验装置D．丁图，断开开关的瞬间，因原线圈中没有电流，所以副线圈中也没有电流【答案】A【知识点】电磁感应的发现及产生感应电流的条件；涡流、电磁阻尼、电磁驱动；电磁场与电磁波的产生；电磁感应现象中的感生电场2．如图所示，A、B两闭合线圈用同样的导线绕成，A有10匝，B有20匝，两线圈半径之比为2∶1。

均匀磁场只分布在B线圈内，当磁场随时间均匀增强时（）A．A中无感应电流B．B中无感应电流C．A中磁通量总是等于B中磁通量D．A中磁通量总是大于B中磁通量【答案】C【知识点】电磁感应的发现及产生感应电流的条件；磁通量3．如图所示，闭合线圈平面与条形磁铁的轴线垂直，现保持条形磁铁不动，使线圈由A位置沿轴线移动到B位置。

在此过程中（）A．穿过线圈的磁通量将增大，线圈中有感应电流B．穿过线圈的磁通量将减小，线圈中有感应电流C．穿过线圈的磁通量先减小，后增大，线圈中无感应电流D．穿过线圈的磁通量先增大，后减小，线圈中无感应电流【答案】B【知识点】电磁感应的发现及产生感应电流的条件4．关于电磁场和电磁波，下列说法正确的是（）A．麦克斯韦首先预言了电磁波的存在并通过实验进行了证实B．变化的电场周围一定产生变化的磁场，变化的磁场周围也一定产生变化的电场C．电磁波波长越长，其能量子的能量越小D．闭合导线的一部分在磁场中运动一定会产生感应电流【答案】C【知识点】电磁感应的发现及产生感应电流的条件；电磁场与电磁波的产生5．如图所示，OO′是矩形导线框abcd的对称轴，线框左半部分处于垂直纸面向外的匀强磁场中。

下列说法正确的是（）A．将线框abcd向右匀减速平移，线框中产生的感应电流方向为abcdaB．将线框abcd向纸面外平移，线框中产生的感应电流方向为abcdaC．将线框abcd以ad为轴向外转动60°，线框中产生的感应电流方向为adcbaD．将线框abcd以OO′为轴ad向里转动，线框中产生的感应电流方向为adcba【答案】D【知识点】电磁感应的发现及产生感应电流的条件；楞次定律【解析】【解答】A．根据楞次定律可知，线框中产生的感应电流方向为adcba，故A错误；B．穿过线圈的磁通量保持不变，线框中不会产生感应电流，故B错误；C．穿过线圈的磁通量保持不变，线框中不会产生感应电流，故C错误；D．将线框abcd以OO′为轴ad向里转动，穿过线圈的磁通量向外减小，根据楞次定律可知，线框中产生的感应电流方向为adcba，故D正确。

法拉第电磁感应定律10-1如图10-1所示，一半径a=0.10m,电阻7?=1.OX1O 3Q 的圆形导体回路置于均匀磁场中，磁场方向与回路面积的法向之间的夹角为TT /3,若磁场变化的规律为3（f ） = （3" +8/ + 5）X 10-4T求：（1） f=2s 时回路的感应电动势和感应电流；（2）最初2s 内通过回路截面的电量。

解：(1) <t>^B S^BScosO图 10-1a —3 ? x 10 -5t = 2s, & =—3.2x107, I =_=------ =—2x10—2 AR -负号表示与方向与确定五的回路方向相反(2) / = ；(0 -Q )=；留(0)-8(2)]• S• cos 。

= 28x1" 1*0.1 - =4.4xl0-2 CR R 1x10 x210-2如图10-2所示，两个具有相同轴线的导线回路，其平面相互平行。

大回路中有电流/,小的回路在大 dx的回路上面距离X 处，X»R,即/在小线圈所围面积上产生的磁场可视为是均匀的。

若—=v 等速 dt 率变化，（1）试确定穿过小回路的磁通量e 和X 之间的关系；（2）当x=NR （N 为一正数），求小回 路内的感应电动势大小；（3）若v>0,确定小回路中感应电流方向。

解：（1）大回路电流/在轴线上x 处的磁感应强度大小B = cl" 2、3 2 '方向竖直向上。

2（舟+》2产x»R 时，® = B ・S = BS = B •兀尸=“祁："2疽 2x3(2)=1. ju JR-TIP 2x 4 — , x = NR 时, dt 2dt （3）由楞次定律可知，小线圈中感应电流方向与/相同。

动生电动势10-3 一半径为R 的半圆形导线置于磁感应强度为W 的均匀磁场中，该导线以 速度v沿水平方向向右平动，如图10-3所不，分别采用（1）法拉第电磁 感应定律和（2）动生电动势公式求半圆导线中的电动势大小，哪一端电 势高？解：（1）假想半圆导线在宽为2R 的U 型导轨上滑动，设顺时针方向为回路方向,在x 处O…, = （2Rx+-兀R2 ）B , s = 一^^ = -2RB — = -2RBv2 dt dt由于静止U 型导轨上电动势为零，所以半圈导线上电动势为 8 = -2RBv 负号表示电动势方向为逆时针，即上端电势高。

《电磁感应》练习题高二级_______班姓名______________ _______________号1．B 2. A 3. A4．B 5. BCD6．CD7. D8. C一.选择题1．下面说法正确的是（）A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化. C．电路中的电流越大，自感电动势越大D．电路中的电流变化量越大，自感电动势越大2. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且处在两导线的中央，则（ A ）A．两电流方向相同时，穿过线圈的磁通量为零B．两电流方向相反时，穿过线圈的磁通量为零C．两电流同向和反向时，穿过线圈的磁通量大小相等D．因两电流产生的磁场不均匀，因此不能判断穿过线圈的磁通量是否为零3. 一矩形线圈在匀强磁场中向右做加速运动如图所示, 设磁场足够大, 下面说法正确的是( A )A. 线圈中无感应电流, 有感应电动势B .线圈中有感应电流, 也有感应电动势C. 线圈中无感应电流, 无感应电动势D. 无法判断4．如图所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。

当P远离AB做匀速运动时，它受到AB的作用力为（ B ）A．零B．引力，且逐步变小C．引力，且大小不变D．斥力，且逐步变小5. 长0.1m的直导线在B＝1T的匀强磁场中，以10m/s的速度运动，导线中产生的感应电动势：( )A．一定是1V B．可能是0.5V C．可能为零D．最大值为1V6．如图所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（BCD ）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动7．关于感应电动势，下列说法正确的是（）A．穿过闭合电路的磁感强度越大，感应电动势就越大B．穿过闭合电路的磁通量越大，感应电动势就越大C．穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D．穿过闭合电路的磁通量变化的越快，其感应电动势就越大4题5题8．恒定的匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，要使线圈中能产生感应电流，线圈在磁场中应做 （ ） A ．线圈沿自身所在的平面做匀速运动 B ．线圈沿自身所在的平面做匀加速运动 C ．线圈绕任意一条直径转动 D ．线圈沿磁场方向平动9．将一磁铁缓慢或迅速地插到闭和线圈中的同一位置，两次发生变化的物理量不同的是（ ）A 、磁通量的变化量B 、磁通量的变化率C 、感应电流的电流强度D 、消耗的机械功率10．如图所示，一长直导线在纸面内，导线一侧有一矩形线圈，且线圈一边M 与通电导线平行，要使线圈中产生感应电流，下列方法可行的是（ ） A 、保持M 边与导线平行线圈向左移动 B 、保持M 边与导线平行线圈向右移动C 、线圈不动，导线中电流减弱D 、线圈不动，导线中电流增强E 、线圈绕M 边转动 F11. 如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（ ）A 、当线圈做平行于磁感线的运动B 、当线圈做垂直于磁感线的平行运动C 、当线圈绕M 边转动D 、当线圈绕N 边转动12．如图所示，虚线所围的区域内有一匀强磁场，闭和线圈从静止开始运动，此时如果使磁场对线圈下边的磁场力方向向下，那么线圈应（ ） A 、向右平动 B 、向左平动 C 、以M 边为轴转动D 、以上都不对13．竖直放置的金属框架处于水平的匀强磁场中，如图所示，一长直金属棒AB 可沿框自由运动，当AB 由静止开始下滑一段时间后合上S ，则AB 将做（ ）A 、 匀速运动B 、加速运动C 、减速运动D 、无法判定14．如图所示，边长为h 的矩形线框从初始位置由静止开始下落，进入一水平的匀强磁场，且磁场方向与线框平面垂直。
