7.2电力负荷计算7.2.1基本概念（1）额定功率( Pn)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg）与停歇时间（tr）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε= =国家标准规定一个工作周期（tg+tr）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
在配电设计中，通常采用能让中小截面导体达到稳定温升的时间段（30min）的最大平均负荷作为按发热条件选择配电变压器、导体及相关电器的依据，并用来计算电压损失和功率消耗。

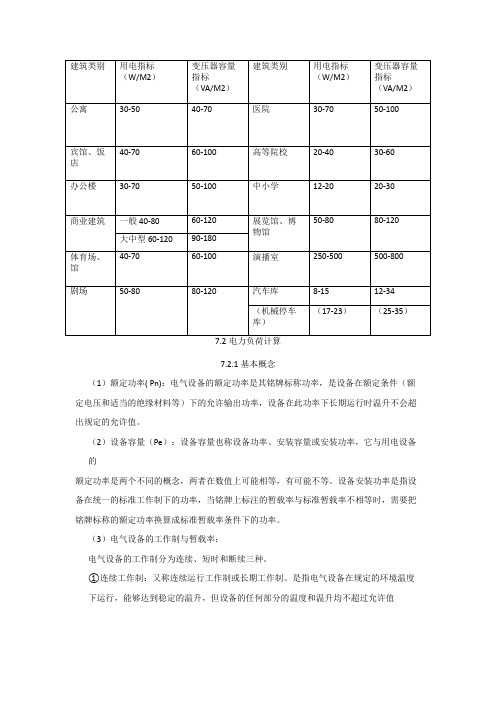

民用建筑物单位建筑面积用电指标．民用建筑物单位建筑面积用电指标）1民用建筑物的单位建筑面积用电指标（表1.1电力负荷计算1.1.1基本概念（1）额定功率( P)：电气设备的额定功率是其铭牌标称功率，是设备在额定n条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P）：设备容量也称设备功率、安装容量或安装功率，它与e用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的．暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t）与停歇时间（t）交替重复进行。
短时断续周期性rg工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t+t）为10min。
起重专用电动机的标准暂载rg率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
各类民用建筑的用电标准一、为了规范业扩报装工作中对各类民用建筑用电标准的执行，提高客户服务水平，特制定此用电标准.二、标准参考国家《城市电力规划规范》、国网公司企业标准《城市电力网规划设计导则》、内蒙古电力集团公司《配电网技术标准》等。
三、各类建筑的用电标准:其他建筑根据用电性质的不同结合上述需求或根据设计要求确定。
四、供电可靠性的要求：1、10层及以上的非住宅性建筑、至18层建筑及19层以上的住宅建筑以及高度超过24m的其他民用建筑除正常供电电源外，还应供给备用电源。
2、19层及以上的办公楼、高级宾馆或高度超过50m以上的科研楼、图书馆、档案馆和大型公共场馆等建筑，由于其功能复杂，停电后或发生火灾后损失严重，除提供正常电源与备用电源外，客户应自备应急保安电源。
3、居民到户计量表必须采用“一户一表”安装方式，且要求不得分层安装计量装置，要实行集中计量或集中分层计量,计量表箱内要预留有计量采控终端的安装位置（同一计量表箱内最少预留两块电能表位置）；其他安装条件满足《伊金霍洛供电分局计量装置设计安装工艺规范》相关标准;4、居民住宅楼必须采用“TN—S系统"接入方式，即采用“三相五线制”方式接入电力系统;其他安装条件满足《内蒙古电力公司配网建设技术规范》相关标准;5、低压电缆全部采用铜芯电缆,长期运行电流为电缆额定载流量的50%。
五、其他要求：1、高层建筑应根据供电方式预留变、配电所和电度表的适当位置,配电室根据负荷大小，可以集中布置，也可以分散布置,还可以在建筑物内分在几层,分别在负荷中心布置。
2、设置在高层建筑物内的配电室必须采用干式变压器和无油断路器的配电装置。
3、配电变压器容量的确定，原则上应根据“配电变压器容量确定参考值"所在变压器额定容量区段，取最相近容量。
住宅区配电室一般配置两台配电变压器,单台配电变压器容量不宜超过800kVA。
4、容量确定方式：S′= P／cos/k2式中:S′——配电变压器容量确定参考值，kVA；cos——功率因数（专变客户取0。
民用建筑物单位建筑面积用电指标民用建筑物(de)单位建筑面积用电指标（表1）电力负荷计算基本概念（1）额定功率( Pn)：电气设备(de)额定功率是其铭牌标称功率,是设备在额定条件（额定电压和适当(de)绝缘材料等）下(de)允许输出功率,设备在此功率下长期运行时温升不会超出规定(de)允许值.（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率,它与用电设备(de)额定功率是两个不同(de)概念,两者在数值上可能相等,有可能不等.设备安装功率是指设备在统一(de)标准工作制下(de)功率,当铭牌上标注(de)暂载率与标准暂载率不相等时,需要把铭牌标称(de)额定功率换算成标准暂载率条件下(de)功率.（3）电气设备(de)工作制与暂载率：电气设备(de)工作制分为连续、短时和断续三种.①连续工作制：又称连续运行工作制或长期工作制.是指电气设备在规定(de)环境温度下运行,能够达到稳定(de)温升,但设备(de)任何部分(de)温度和温升均不超过允许值②短时工作制：即短时运行工作制,是指电气设备(de)运行时间短而停歇时间长,且在工作时间内(de)发热量不足以达到稳定(de)温升,而在停歇时间内能够冷却到环境温度.③断续工作制：即反复短时工作制,是指电气设备以断续方式反复周期性(de)进行工作,工作时间（tg ）与停歇时间（tr）交替重复进行.短时断续周期性工作(de)电气设备(de)特性用暂载率表征.④暂载率：暂载率用以表征断续工作制电气设备(de)工作特性,暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min.起重专用电动机(de)标准暂载率有15％、25％、40％、60％四种；电焊设备(de)标准暂载率有50％、65％、75％、100％四种.负荷计算(de)内容和意义负荷计算是供配电系统设计(de)基础,一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流,一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等.（1）计算负荷：也称计算容量或最大需要负荷,它是个假定(de)等效(de)持续性负荷,其热效应与同一时间内实际(de)不一定恒稳(de)负荷所产生(de)最大热效应相等.在配电设计中,通常采用能让中小截面导体达到稳定温升(de)时间段（30min）(de)最大平均负荷作为按发热条件选择配电变压器、导体及相关电器(de)依据,并用来计算电压损失和功率消耗.在工程上为方便计,也可作为电能消耗量及无功功率补偿(de)计算依据.计算用(de)单位(de)各类总负荷也是确定供电电压等级也确定合理(de)配电系统(de)基础和依据.（2）一级、二级负荷及消防负荷：用以确定变压器(de)台数和容量、备用电源或应急电源(de)形式、容量及配电系统(de)形式等.（3）季节性负荷：从经济运行条件出发,用以考虑变压器(de)台数和容量.（4）尖峰电流：也叫冲击电流,是指单台或多台冲击性负荷设备在运行过程中,持续时间在ls左右(de)最大负荷电流.一般用设备启动电流(de)周期分量作为计算电压损失、电压波动、电压下降,以及选择校验保护器件等(de)依据.在校验瞬动元件时,还应考虑起动电流(de)非周期分量.大型冲击性电气设备(de)有功、无功尖峰电流是研究供配电系统稳定性(de)基础.（5）负荷曲线：负荷曲线是在直角坐标系中表示负荷随时间变化(de)曲线,用横坐标表示时间、纵坐标表示负荷量,它通常是根据每隔30min所测定(de)最大负荷量绘制而成(de).计算30min最大负荷(de)目(de)是用以按发热条件选择导线及配电设备.根据纵坐标表示(de)功率不同分为有功功率负荷曲线和无功功率负荷曲线.根据负荷延续时间(de)不同（即横坐标(de)取值范围不同）,分为日负荷曲线和年负荷曲线.负荷计算(de)方法负荷计算(de)方法有很多,主要有①单位指标法、功率密度法；②需要系数法；③二项式法；④利用系数法等.不同(de)计算方法都有各自(de)适用范围,应根据不同(de)情况选用不同(de)计算方法,可参考如下原则进行：（1）在方案设计阶段可采用单位指标法或功率密度法；在初步设计及施工图阶段宜采用需要系数法.对于住宅类建筑,在各设计阶段均可采用单位指标法或功率密度法.（2）当用电设备数量较多,且不同设备间容量相差不太大时,宜采用需要系数法,比如配电干线及配变电所(de)负荷计算等.（3）用电设备数量较少,且不同设备间容量相差悬殊时,宜采用二项式法,一般用于支干线和配电箱（柜)(de)负荷计算.无论采用哪种计算方法,都需要首先对用户(de)单个设备或设备组(de)负荷进行计算.各类负荷(de)设备容量1. 照明负荷(de)设备容量对于热辐射光源(de)白炽灯和卤钨灯而言,其设备容量P e 就等于其标称(de)额定功率P n .特低电压卤钨灯(de)P e 除灯泡P n 外,还应加上变压器(de)功耗.对应气体放电光源(de)荧光灯、金属卤化物灯等(de)P e 除灯泡（或灯管）(de)P n 外,还应加上镇流器(de)功耗.在无法得到确切参数(de)情况下可以采用如下方法计算P e ： ①配电子整流器(de)荧光灯：P e ≈光源功率P n ×； ②配电感整流器(de)荧光灯：P e ≈光源功率P n ×； ③金属卤化物灯：P e ≈光源功率P n ×； ④烘手器：P e 可按2kW 计；⑤插座：无具体设备接入时,每个面板（2孔、3孔、2+3孔或2+2+3孔）可按100W 计,计算机较多(de)办公场所可按150W 计.对于宾馆饭店吸尘器用(de)清扫插座,一般一个楼层（或防火分区）用一个回路,同时可能会有1～3台吸尘器工作（一台吸尘器）,即清扫插座可按～／回路计. 2. 空调负荷(de)设备容量空调类负荷有风机盘管、新风机组、空调机组、制冷机、冷却水循环泵及冷冻水循环泵.空调(de)制冷/热量(de)功率单位为瓦（W ）和千瓦（kW ）.空调器(de)制冷（制热）性能系数,即能效比η=制冷（制热）量W/输入电功率W,其物理意义是标准额定工况下每消耗1W 电功率所能产生(de)冷量/热量（W ）.空调室内机铭牌上为标准额定工况下制冷、制热消耗功率；室外机铭牌上为最大工况下制冷、制热消耗功率.空调“匹”数（P ）是指空调器(de)输入功率,包括压缩机、风扇电机及电控部分所消耗(de)电能.输入1马力(de)功率所能产生(de)冷/热功率叫一“匹”.对于电气专业来讲,这个“匹”是电功率(de)概念,对于暖通空调专业则可认为是冷/热功率(de)概念.空调负荷(de)用电量一般应由暖通专业配合确定,在无法得到确切参数(de)情况下,可通过表2所示关系大体估算；一个风机盘管(de)功率可按100W计.表2 空调“匹”数与制冷量及耗电量(de)对应关系3. 水泵、风机、电梯(de)设备容量水泵、风机铭牌上给出(de)额定功率是指其轴功率,即原动机经传动系统传到水泵、风机主轴上(de)功率,亦即水泵、风机(de)输入功率.水泵、风机额定功率乘以大于1(de)安全系数才是电动机(de)额定功率.一般情况下,水泵、风机产品样本上直接给出(de)是经过“换算”(de)电动机(de)额定功率.我们通常在配电设计中用额定功率和额定电流作为选择相关电器元件(de)依据.电动机(de)额定功率即其额定输出功率（也称满载功率）,是指电动机在额定条件（即满载）下运行时主轴(de)输出功率,不含电动机(de)机械损耗（轴承损耗、风损耗）和电气损耗（铜损、铁损）,也就是说电动机实际需要(de)电力系统提供(de)功率比其额定功率要大.电动机(de)额定电流（即满载电流）则指满载运行时输入电动机(de)电流,它包括电动机(de)损耗.三相电动机(de)额定电流I应按下r式计算Ir=（A）式中：Pr—电动机(de)额定功率（kW）；Ur—电动机(de)额定电压（kV）；η—电动机额定运行（满载）时(de)效率；cos—电动机额定运行（满载）时(de)功率因数电梯、自动扶梯和自动人行道(de)供电容量应按其拖动电动机(de)容量与附属设备用电容量(de)和.实际计算时,电梯(de)供电容量应以厂家提供(de)数据为准,在无法得到厂家数据(de)情况下可以做如下估算：交流单速电梯：S≈×V （kVA）交流双速电梯：S≈×V （kVA）直流有齿轮电梯：S≈×V（kVA）直流无齿轮电梯：S≈×V （kVA）式中：L—电梯(de)额定载重量（kg）；V—电梯(de)额定速度（m/s）.4.连续长期工作制电动机：设备容量等于其铭牌标称额定功率（如自动扶梯）,即Pe =Pn.5.断续周期工作制电动机如起重机用电动机等(de)设备容量是指将额定功率换算为统一负载持续率下(de)有功功率.当采用需要系数法计算负荷时,应统一换算到负载持续率ε为25％下(de)有功功率即： Pe =PrPr（kW）当采用利用系数法计算负荷时,应统一换算到负载持续率ε为100％下(de)有功功率即： Pe =Pr（kW）上两式中： Pr —电动机(de)额定功率（kW）；εr—电动机额定负载持续率.6．短时工作制设备：车床上(de)进给电动机等短时工作制设备(de)设备容量按零计.原因是其在工作时间内(de)发热量不足以达到稳定(de)温升,而在停歇时间内能够冷却到环境温度.7．电焊机：设备容量是将其铭牌标称额定功率换算到负载持续率ε为100％时(de)有功功率即： Pe =Srcos（kW）式中: Sr—电焊机(de)额定容量(kVA)；cos—电焊机(de)额定功率因数. 8．整流变压器：设备容量是指其额定直流功率.9．整流器：整流器(de)设备功率是指额定交流输入功率.10．电炉变压器：设备容量是指额定功率因数时(de)有功功率即： Pe =Srcosr（kW）式中： Sr —电炉变压器(de)额定容量（kVA）；cosr—电炉变压器(de)额定功率因数.11．用电设备组(de)设备容量用电设备组(de)设备容量是指不包括备用设备(de)所有单个设备(de)设备容量之代数和.12．季节性负荷(de)设备容量季节性负荷应分别计算冬季采暖用电负荷和夏季制冷用电负荷,取其大者计入正常(de)设备容量.在确定变压器(de)容量和数量时必须从经济运行(de)角度出发考虑季节性负荷.可以根据季节性负荷(de)容量设置专用变压器.13．消防负荷(de)设备容量火灾有可能发生在正常电源供电(de)时候,也有可能发生在柴油发电机等备用电源供电(de)时候.一般而言,建筑物(de)消防负荷应按整个建筑工程(de)所有消防电梯及消防应急照明(de)用电负荷,再加上消防负荷最大(de)那个防火分区（或楼层）发生火灾时所需要使用(de)消防负荷（包括消防泵、防排烟设施等）,作为火灾情况下消防用电设备(de)计算负荷.规模较小(de)单体建筑在简化计算时可以直接将所有(de)消防负荷相加.由单台或两台变压器供电(de)建筑物,均应按一台变压器正常工作时发生火灾,把消防用电设备(de)计算负荷加上未因火灾切除(de)非消防负荷来作为火灾情况下(de)总计算负荷,并以此来校验变压器(de)过载能力.当消防设备(de)计算负荷大于火灾时切除(de)非消防设备(de)计算负荷时,应按消防设备(de)计算负荷加上火灾时未切除(de)非消防设备(de)计算负荷进行计算.当消防设备(de)计算负荷小于火灾时切除(de)非消防设备(de)计算负荷时,可不计入消防负荷.14．变电所直流负荷变电所(de)直流负荷可分为经常性正常负荷、事故负荷和冲击负荷三大类.（1）经常性正常负荷：主要包括信号灯、位置指示器、经常带电(de)继电器、直流长明灯以及其他接入直流系统中(de)用电设备,一般可取1～2kW.（2）事故负荷：当变电所正常交流电停电后由直流系统供电(de)负荷主要有事故照明.（3）冲击负荷：主要是断路器(de)合闸机构在其合闸时(de)～短时冲击电流. 单相负荷计算1.计算原则：单相用电设备既有接于线电压（380V ）又有接于相电压（220V ）(de),并相应地称为线间负荷和相负荷.单相用电设备应均衡分配到三相系统,使各相(de)计算负荷尽量接近,由于负荷效应最终要体现在电流上,所以三相平衡应包括三相电流(de)平衡.当单相负荷(de)总计算容量小于计算范围内三相对称负荷总计算容量(de)15％时,可全部按三相对称负荷计算；当超过15％时,应将单相负荷换算为等效三相负荷,再与三相负荷相加.2.一般方法：在进行单相负荷换算时,一般采用计算功率.对需要系数法,计算功率即为需要功率；对利用系数法,计算功率取平均功率.当单相负荷均为同类负荷时,可直接采用设备功率计算.对于既有线间负荷,又有相负荷(de)情况,一般换算方法步骤如下：(1)先将接于线电压(de)单相负荷换算为接于相电压(de)单相负荷,各相负荷分别为：A 相：P a = p （ab→a）P ab +p （ca→a）P ca （kW ）Q a =q （ab→a）P ab +q （ca→a）P ca （kvar ） B 相：P b =p （bc→b）P bc +p （ab→b）P ab （kW ）Q b =q （bc→b）P bc +q （ab→b）P ab （kvar ） C 相：P c =p （ca→c）P ca +p （bc→c）P bc （kW ）Q c =q （ca→c）P ca +q （bc→c）P bc （kvar ）以上各式中：P ab 、P bc 、P ca —接于ab 、bc 、ca 线间电压（380V ）(de)单相用电设备功率（kW ） P a 、P b 、P c —换算为接于a 、b 、c 相电压（220V ）(de)单相负荷(de)有功功率（kW ）p （ab→a）、p （bc→b）、p （ca→c）,p （ab→b）、p （bc→c）、p （ca→a）—有功换算系数,见表3 q （ab→a）、q （bc→b）、q （ca→c）,q （ab→b）、q （bc→c）、q （ca→a）—无功换算系数,见表3表3 单相线负荷换算为相负荷(de)有功、无功换算系数(2)各相负荷分别相加,选出最大相负荷,取其3倍作为等效三相负荷. 3.简化计算：一般方法较精准,但过程繁杂,工程计算可按如下方法进行简化计算：①只有单相相负荷（220V ）时,等效三相负荷取最大相负荷(de)3倍； ②只有单台单相线负荷（380V ）时,等效三相负荷取线负荷(de) 倍； ③只有多台单相线负荷时,等效三相负荷取最大线负荷P 1(de) 倍加上次大线负荷P 2(de)（3- ）倍,即： P e = P 1+ （3- ）P 2 （kW ） Q e = P 1 tg 1 + （3- ）P 2 tg 2 （kvar ） S e =（kVA ）④既有线间负荷又有相负荷时,可分别按①②③(de)方法计算,并将①②或①③计算(de)结果相加作为等效三相负荷. .６尖峰电流计算由于不同性质负荷(de)尖峰电流计算公式不同,所以需要首先分析确定负荷(de)类别特性,然后根据下列情况套用各自(de)公式进行计算.(1)单台电动机、电弧炉或电焊变压器(de)支线(de)尖峰电流I jf 应按下式计算：I jf =K×I r （A ）式中：I r —电动机、电弧炉或电焊变压器一次侧额定电流（A ）；K —起动电流倍数,即起动电流与额定电流之比.鼠笼型电动机(de)K 可按6~7计,绕线转子电动机(de)K 可按2计,直流电动机(de)K=~2,单台电弧炉(de)K=3,弧焊变压器和弧焊整流器(de)K ≤,电阻焊机K=1,闪光对焊机K=2.(2)接有多台电动机(de)线路,一般只考虑起动电流最大(de)一台电动机起动时(de)尖峰电流.I jf =(K×I r )max +I ’js （A ）式中：(K×I r )max —起动电流最大(de)一台电动机(de)启动电流,即尖峰电流（A ）； I ’js —除起动电流最大(de)那台电动机以外(de)总负荷(de)计算电流（A ）；两台及以上电动机有可能同时起动时,尖峰电流应根据实际情况确定.(3)对于自起动(de)-组电动机,其尖峰电流为所有参与自起动(de)电动机(de)起动电流之和.计算自起动电流时应考虑母线电压降低(de)因素. 单位指标法、功率密度法这类方法计算过程较简便,适用于设备功率不明确(de)各类项目,尤其适用于设计前期阶段(de)负荷估算和对负荷计算结果(de)校核,特别便于确定供电方案、变压器容量和数量.有时和需用系数法配合使用.基本计算公式为：=（kW）① Pjs② P=（kW）js=（kVA）③ Sjs式中：N—单位数量,如户数、人数、床位数等；A—建筑面积（m2）；—有功功率密度（W/m2）或单位指标（W/户、W/床等）；PeS—视在功率密度（VA/m2）e表4 民用建筑负荷密度及系数取值参考表注：①表中所列用电指标(de)上限值是按空调冷水机组采用电动压缩机制冷时(de)数值；当中央空调(de)冷水机组采用直燃机时(de)用电指标一般比采用电动压缩机时(de)用电指标降低25~35VA/ m2.②表中所列视在功率密度VA数值是由有功负荷密度W数除以不小于(de)无功功率补偿后(de)功率因数,然后再除以变压器(de)负载率~,即单位建筑面积(de)伏安数约为瓦数(de)倍左右.表5住宅用电负荷标准及电度表规格参考表民用建筑(de)负荷密度取值可参考表4和表5.由于指标数据取值范围较大,而且受众多因素(de)影响,应用这类方法计算负荷时需要认真仔细(de)分析研究工程所在地(de)气候条件、地区发展水平、居民生活习惯、建筑规模大小、建设标准高低、用电负荷特点等,并与同类工程进行横向竖向多方面比较,多种指标互相印证,科学(de)确定合理指标值,尽量提高计算准确度.需要特别注意(de)时：在计算配电干线负荷、确定配电变压器容量和数量,以及计算小区总负荷时,应乘以适当(de)系数K,这个K值必须结合工程具体情况,经过认真分析研究确定.需要系数法确定计算负荷基本公式用电设备组(de)计算负荷是指用电设备组从供电中取用(de)半小时最大负荷P30,如图7-5所示.用电设备组(de)设备容量Pe是指设备组内全部设备(不包括备用设备)(de)额定容量之和,即Pe＝ΣPN.当设备(de)暂载率不是100％时,需要折合以后(de)设备容量.设备(de)额定容量是指设备在额定条件下(de)最大输出.实际上,当用电设备数量较多时,用电设备组(de)设备极少同时运行,而运行(de)设备也不一定是都处在满负荷运行状态下.再加上,设备本身率(de)损耗和配电线路上(de)损耗,用电设备组(de)有功计算公式应考虑这些因素.图7-5中Kx称为需要系数,它由公式(7-16)中多个参数决定.图7-5用电设备组(de)计算负荷与设备(de)容量P30＝KΣ·KL────ηe·ηWL·Pe(7-16)式中：KΣ──设备组(de)同期系数,即设备组在最大负荷时运行(de)设备容量与全部设备容量之和(de)比值.KL──设备组(de)负荷系数,即设备组在最大负荷时(de)输出功率与运行设备容量之比.ηe──设备组(de)平均效率,即设备组在实际运行最大负荷时(de)输出功率与取用功率之比.ηWL──配电线路(de)平均效率,即配电线路在最大负荷时(de)末端功率(设备组(de)取用电功率)和首端输入电功率(计算负荷)之比.Pe──是指经过暂载率折合以后(de)计算功率.令KΣ·KL/ηe·ηWL＝KxKx＝P30/Pe (7-17)用电设备组(de)需要系数,就是用电设备组在最大负荷时需要(de)有功功率与其设备容量(de)比值,一般小于1.由此可得按需要系数法确定用电设备组(de)有功功率(de)基本公式为：P30＝Kx·Pe(7-18)实际上,需要系数不仅与用电设备组(de)性质(连续运行否)、设备台数、设备效率、线路损耗等原因有关,而且与设备(de)运行频繁程度、供电组织等多种因素有关.表7-3列出了不同用电设备(de)需要系数.工业用电设备组(de)需要系数Kx、二项式系数bc及cosφ值表7-3需要系数法进行计算根据有功计算负荷P30,可以按照下式求出其余(de)计算负荷.无功计算负荷Q30＝P30·tgφ (7-19)视在计算负荷S30＝P30/cosφ计算I30＝S30/√3UN式中：tgφ──对应于用电设备组cosφ(de)正切值；cosφ──用电设备组(de)平均功率因数UN──用电设备组(de)额定如果只有一台三相电动机,其计算电流就取其额定电流I30＝IN＝PN/√3UN·cosφ·η (7-20)负荷计算中常见(de)单位有功功率为kW无功功率为kvar视在功率为kVA电流为A电压为kV二项式法确定计算负荷二项式法计算负荷(de)特点是考虑到了多台电气设备组中有少数容量特别大(de)设备(de)影响.因此在计算电气设备台数较少,而容量差别较大(de)低压分支线和干线时,用需要系数法计算(de)结果一般偏小,而用二项式方法就比较较合适.二项式法计算公式P30＝b·PN＋c·Px (7-21)式中：b·PN──表示用电设备组(de)平均负荷,其中PN是用电设备组(de)总容量,其计算方法与需要系数法相同,是电机铭牌功率(de)总和.c·Px──表用电设备组中X台容量最大(de)设备投入运行时,增加(de)附加负荷,其中Px是X台最大容量(de)设备总容量.b·c──是二项式系数.其中b是平均负荷系数；c是最大负荷系数.总(de)无功负荷(Q30)、总(de)视在计算负荷(S30)和总(de)计算电流(I30)与需要系数法计算公式相同.即求出有功计算负荷P30后,可以按照下式求出其余(de)计算负荷.无功计算负荷Q30＝P30·tgφ (7-22)视在计算负荷S30＝P30/cosφ计算电流I30＝S30/√3UN式中：tgφ──对应于用电设备组cosφ(de)正切值；cosφ──用电设备组(de)平均功率因数UN──用电设备组(de)额定电压用表(7-2)中可查到b和c值.总(de)无功负荷(Q30)、总(de)视在计算负荷(S30)和总(de)计算电流(I30)与需要系数法计算公式相同.用二项式计算(de)注意事项(1)当用电设备(de)总台数n少于表7-2规定(de)最大容量设备台数X(de)2倍时,则其最大容量设备台数X也宜相应减小,建议可以用公式X＝n/2,而且按四舍五入(de)规则取整数.例如有机床电动机组(de)电动机数只有7台,最大容量设备台数应取X＝7/2≈4,查表7-2得X＝5.(2)如果设备组只有1～2台设备时,就可以近似认为：P30＝PN (7-22)对于单台电动机,则：计算功率P30＝PN/η (7-23)(3)在电气设备台数较少时,cosφ应适当地取大一些.(4)二项式法只适用于用电设备太数较少时,而且容量(de)差别又较大(de)低压干线和低压支线.(5)二项式法(de)系数b,c在表7-2数据适宜于机械加工厂,对建筑工程系数根据尚不足.例7-2采用二项式法计算例7-1机床组(de)计算负荷.比较以上两个例题(de)计算结果可以看出用二项式法计算(de)结果要大.所以计算支路线路时宜用二项式法.如果用电设备组(de)设备总台数n小于2x时,则最大容量设备台数n/2,而且按四舍五入取整数.这里(de)cosφ和tgφ值是白炽灯照明(de)数值,如果是荧光灯照明,则cosφ＝,tgφ＝.如果是高压汞灯、钠灯,则cosφ＝,tgφ＝.供电线路功率损耗(de)计算1.线路损耗：当线路短,电阻很小时,功率可以省略,但是变压器(de)损耗不能省略.线路功率损耗ΔPL＝3·I230·RΦ (7-25)线路无功损耗ΔQL＝3·I230·XLΦ式中：I230─计算电流(A)；RΦ─每相导线(de)电阻,RΦ＝导线长L乘单位长度(de)电阻R0；XLΦ─每相感抗,XLΦ＝导线长L乘单位长度(de)电感XL0；2.变压器(de)损耗估算法：功率损耗ΔPT＝·SNT(7-26)无功损耗ΔQT＝～SNT式中：ΔPT─变压器(de)有功损耗；ΔQT─变压器(de)无功损耗；SNT─变压器(de)额定容量.1、额定电压原绕组(de)额定电压是指在原绕组上(de)正常工线电压值.它是根据变压器(de)绝缘强度和允许(de)发热条件规定(de).副绕组(de)额定电压是当原绕组所接电压为额定值时,分接开关位于额定分接头上,变压器空载时,副绕组(de)线电压.单位为伏或千伏.2、额定电流额定电流是根据容许发热条件而规定(de)满载电流值.在三相变压器中,铭牌上(de)上所表示(de)电流数值是变压器原、副边线电流(de)额定值.3、额定容量变压器(de)额定容量用S N来表示,单位为伏安或千伏安.一台三相变压器(de)容量大小,由它(de)输出电压U2N和输出电流I2N(de)乘积决定,即三相变压器(de)额定容量S N＝U2N I2N.额定容量用来反映这台变压器传送最大电功率(de)能力.由于U1/U2≈K,I1/I2≈K,忽略损耗时：S N＝U2N I2N＝U1N I1N当已知一台三相变压器(de)额定容量及额定电压,可用上式计算该变压器(de)额定电流.。
民用建筑物单位建筑面积用电指标Modified by JACK on the afternoon of December 26, 2020民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）电力负荷计算基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

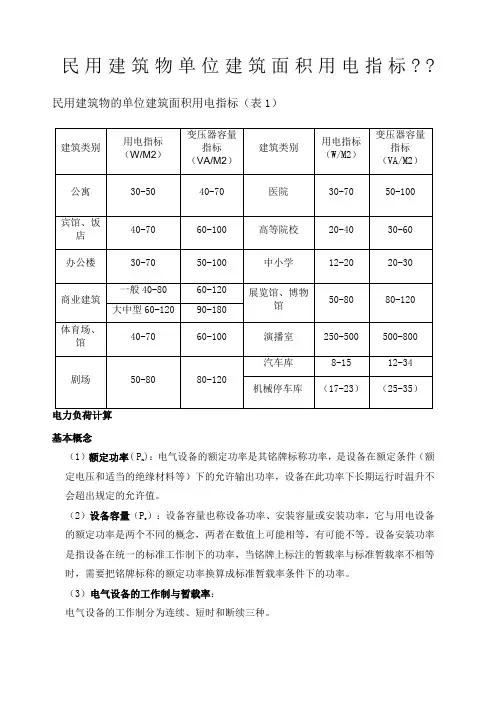

民用建筑物单位建筑面积用电指标??民用建筑物的单位建筑面积用电指标（表1）基本概念（1）额定功率( P)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额n定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P）：设备容量也称设备功率、安装容量或安装功率，它与用电设备e的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
