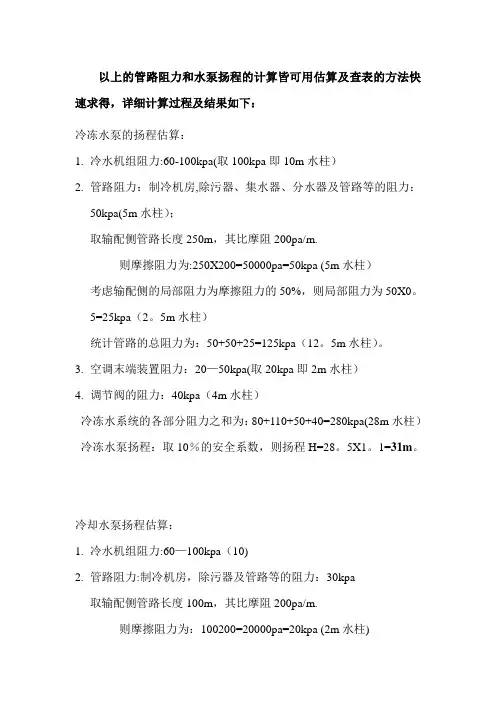

以上的管路阻力和水泵扬程的计算皆可用估算及查表的方法快速求得，详细计算过程及结果如下：冷冻水泵的扬程估算：1.冷水机组阻力:60-100kpa(取100kpa即10m水柱）2.管路阻力：制冷机房,除污器、集水器、分水器及管路等的阻力：50kpa(5m水柱）；取输配侧管路长度250m，其比摩阻200pa/m.则摩擦阻力为:250X200=50000pa=50kpa (5m水柱）考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为50X0。
5=25kpa（2。
5m水柱）统计管路的总阻力为：50+50+25=125kpa（12。
5m水柱）。
3.空调末端装置阻力：20—50kpa(取20kpa即2m水柱）4.调节阀的阻力：40kpa（4m水柱）冷冻水系统的各部分阻力之和为：80+110+50+40=280kpa(28m水柱）冷冻水泵扬程：取10％的安全系数，则扬程H=28。
5X1。
1=31m。
冷却水泵扬程估算：1.冷水机组阻力:60—100kpa（10)2.管路阻力:制冷机房，除污器及管路等的阻力：30kpa取输配侧管路长度100m，其比摩阻200pa/m.则摩擦阻力为：100200=20000pa=20kpa (2m水柱)考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为200。
5=10kpa统计管路的总阻力为:30+20+10=60kpa（6m水柱）3.调节阀的阻力：40kpa冷却水系统的各部分阻力之和为：80+60+40=180kpa(18m水柱）设冷却塔进出水高差为4m，则总阻力和为20m水柱.水泵扬程：取10％的安全系数，则扬程H=20X1.1=22m。
⽔泵扬程的计算公式⽔泵扬程的计算公式A⽔泵扬程的计算公式估算⽅法1：暖通⽔泵的选择：通常选⽤⽐转数ns在130～150的离⼼式清⽔泵，⽔泵的流量应为冷⽔机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可⼤致取每100⽶管长的沿程损失为5mH2O，⽔泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷⽔机组蒸发器的⽔压降。
△P2为该环中并联的各占空调未端装置的⽔压损失最⼤的⼀台的⽔压降。
L为该最不利环路的管长K为最不利环路中局部阻⼒当量长度总和和与直管总长的⽐值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6B估算⽅法2：这⾥所谈的是闭式空调冷⽔系统的阻⼒组成，因为这种系统是量常⽤的系统。
1.冷⽔机组阻⼒：由机组制造⼚提供，⼀般为60~100kPa。
2.管路阻⼒：包括磨擦阻⼒、局部阻⼒，其中单位长度的磨擦阻⼒即⽐摩组取决于技术经济⽐较。
若取值⼤则管径⼩，初投资省，但⽔泵运⾏能耗⼤；若取值⼩则反之。
⽬前设计中冷⽔管路的⽐摩组宜控制在150~200Pa/m范围内，管径较⼤时，取值可⼩些。
3.空调未端装置阻⼒：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻⼒是根据设计提出的空⽓进、出空调盘管的参数、冷量、⽔温差等由制造⼚经过盘管配置计算后提供的，许多额定⼯况值在产品样本上能查到。
此项阻⼒⼀般在20~50kPa范围内。
4.调节阀的阻⼒：空调房间总是要求控制室温的，通过在空调末端装置的⽔路上设置电动⼆通调节阀是实现室温控制的⼀种⼿段。
⼆通阀的规格由阀门全开时的流通能⼒与允许压⼒降来选择的。
如果此允许压⼒降取值⼤，则阀门的控制性能好；若取值⼩，则控制性能差。
阀门全开时的压⼒降占该⽀路总压⼒降的百分数被称为阀权度。
⽔系统设计时要求阀权度S>0.3，于是，⼆通调节阀的允许压⼒降⼀般不⼩于40kPa。
根据以上所述，可以粗略估计出⼀幢约100m⾼的⾼层建筑空调⽔系统的压⼒损失，也即循环⽔泵所需的扬程：1.冷⽔机组阻⼒：取80 kPa（8m⽔柱）；2.管路阻⼒：取冷冻机房内的除污器、集⽔器、分⽔器及管路等的阻⼒为5 0 kPa；取输配侧管路长度300m与⽐摩阻200Pa/m，则磨擦阻⼒为300*200=60 000 Pa=60 kPa；如考虑输配侧的局部阻⼒为磨擦阻⼒的50%，则局部阻⼒为60kPa*0.5=30 kPa；系统管路的总阻⼒为50 kPa+60 kPa+30 kPa=140 kPa（14m ⽔柱）；3.空调末端装置阻⼒：组合式空调器的阻⼒⼀般⽐风机盘管阻⼒⼤，故取前者的阻⼒为45 kPa（4.5⽔柱）；4.⼆通调节阀的阻⼒：取40 kPa（0.4⽔柱）。
泵的扬程计算公式单位在液体输送系统中，泵是起着非常重要作用的设备。
泵的扬程是泵能够提供的液体能量，也是液体在泵内部受到的压力。
扬程的计算对于选择合适的泵和设计输送系统非常重要。
本文将介绍泵的扬程计算公式及其单位。
泵的扬程计算公式如下：H = (P2 P1) / ρg + (v2^2 v1^2) / 2g + z2 z1。
其中，H为泵的扬程，单位为米（m）；P2为出口压力，单位为帕斯卡（Pa）；P1为入口压力，单位为帕斯卡（Pa）；ρ为液体密度，单位为千克/立方米（kg/m^3）；g为重力加速度，单位为米/秒^2（m/s^2）；v2为出口流速，单位为米/秒（m/s）；v1为入口流速，单位为米/秒（m/s）；z2为出口高度，单位为米（m）；z1为入口高度，单位为米（m）。
在这个公式中，液体的密度、重力加速度、流速和高度都是影响泵扬程的重要因素。
下面将对这些因素的单位进行详细介绍。
1. 压力（P）。
压力是液体在泵内部受到的力的作用。
在国际单位制中，压力的单位为帕斯卡（Pa），1帕斯卡等于1牛顿/平方米（N/m^2）。
2. 密度（ρ）。
密度是液体的质量单位体积，单位为千克/立方米（kg/m^3）。
不同液体的密度是不同的，对于不同的液体输送系统，需要根据液体的密度来计算泵的扬程。
3. 重力加速度（g）。
重力加速度是地球表面上物体受到的加速度，单位为米/秒^2（m/s^2），通常取9.8m/s^2。
4. 流速（v）。
流速是液体在管道中的流动速度，单位为米/秒（m/s）。
流速的大小与管道的直径、液体的黏度等因素有关。
5. 高度（z）。
高度是液体在管道中的垂直高度差，单位为米（m）。
高度差会影响液体的势能，从而影响泵的扬程。
通过上述公式和单位的介绍，可以看出泵的扬程计算是一个复杂的过程，需要考虑多个因素的影响。
在实际应用中，需要根据具体的液体输送系统的参数来计算泵的扬程，以确保系统能够正常运行并满足输送要求。
除了上述公式外，还有一些简化的泵的扬程计算方法，例如根据泵的性能曲线来选择合适的泵和计算扬程。
水泵选型说明书1. 冰水泵（1）流量143.1m³/h详如“螺杆式水源热泵机参数规格表”的计算（2）扬程的计算2.1管路元件统计直管：60m弯头：10个Y型过滤器：1个逆止阀：1个蝶阀：6个软接：4个2.2 直管摩擦损失查附录1,为3.5mAq/100m,即为每100m水管产生的压降为3.5mAq。
弯头的等效管长查附录2，为17英尺/一个弯头*10个弯头=170英尺，一英尺=0.3048m，170英尺=51.816m压降=(管长+弯头等效管长)*3.5mAq/100m=(60+51.816)*3.5mAq/100m=3.914 mAq2.3 Y型过滤器根据附录3，查得过滤器的K VS=450，根据公式K VS=Q/Δp，即Δp=(Q/K VS)2，已知流量Q=143.1m³/h, K VS=450,计算得过滤器的压损Δp=0.101bar=1.03 mAq2.4逆止阀逆止阀的压损据经验值估算为过滤器的两倍，即逆止阀的压损Δp=2.06 mAq2.5蝶阀、软接蝶阀，软接的总压损据经验值取0.5mAq2.6蒸发器侧的压降根据堃霖提供螺杆式水源热泵机组图为6.4mAq2.7水泵的扬程计算水泵的扬程=(3.914+1.03+2.06+0.5)*1.1+6.4=14.65 mAq （3）依据水泵的流量：143.1m³/h水泵的扬程：14.65 mAq根据川源的选型目录，选得冰水泵的型号为G-315-150，流量Q=145CMH, 扬程H=17.2m,功率P=11kw(4p)2. 冷却水泵（1）流量139.4m³/h详如“螺杆式水源热泵机参数规格表”的计算（2）扬程的计算2.1管路元件统计直管：55m弯头：12个Y型过滤器：1个逆止阀：1个蝶阀：6个软接：4个2.2 直管摩擦损失查附录1,为3.5mAq/100m,即为每100m水管产生的压降为3.5mAq。
弯头的等效管长查附录2，为17英尺/一个弯头*12个弯头=204英尺，一英尺=0.3048m，204英尺=62.18m压降=(管长+弯头等效管长)*3.5mAq/100m=(55+62.18)*3.5mAq/100m=4.1 mAq2.3 Y型过滤器根据附录3，查得过滤器的K VS=450，根据公式K VS=Q/Δp，即Δp=(Q/K VS)2，已知流量Q=139.4m³/h, K VS=450,计算得过滤器的压损Δp=0.096bar=0.99 mAq2.4逆止阀逆止阀的压损据经验值估算为过滤器的两倍，即逆止阀的压损Δp=1.98 mAq2.5蝶阀、软接蝶阀，软接的总压损据经验值取0.5mAq2.6冷凝器侧的压降根据堃霖提供螺杆式水源热泵机组图为6.0mAq2.7水泵的扬程计算水泵的扬程=(4.1+0.99+1.98+0.5)*1.1+6.0=14.33mAq（3）依据水泵的流量：139.4m³/h水泵的扬程：14.33 mAq根据川源的选型目录，选得冰水泵的型号为G-315-150，流量Q=140CMH, 扬程H=17.4m,功率P=11kw(4p)3. 热回收水泵（1）流量134.9m³/h详如“螺杆式水源热泵机参数规格表”的计算（2）扬程的计算2.1管路元件统计直管：220m弯头：20个Y型过滤器：1个逆止阀：1个蝶阀：6个软接：4个2.2 直管摩擦损失查附录1,为3.5mAq/100m,即为每100m水管产生的压降为3.5mAq。
