网络摄像机培训1资料

• 储存空间计算
分辨率 D1 720P 1080P 帧率 25 25 25 码流 2048 4096 8192 录像大小/时 700M 3G 6G 30天所需容量 500G 2160G 4320G 16路需要2T 硬盘数量 4-5个 17-18个 35-36个
如表格可见，储存网络录像机所需的容量是非常大的。那么为节省成本， • IPC结构原理图
IPC的组成与原理(2) • 组成原理
• 网络摄像机一般由镜头、图像传感器、声音传感器、A/D转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。
• 工作原理
• 网络摄像机除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压缩加密后，通过局域网，Internet或无线网络送至终端用户。网络摄像机可以直接接入到TCP/IP的数字化网络中，因此这种系统主要的功能就是在联网上面，通过互联网或者内部局域网进行视频和音频的传输。
•
IPC的周边设备（一）
• 路由器：连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择
和设定路由，以最佳路径，按前后顺序发送信号的设备。
• 交换机：一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络
节点提供独享的电信号通路。
•
（备注：路由器与交换机的区别：路由器可以当交换机使用，而交换机就不能当路由器使用）
网络摄像机的安装
• 与模拟摄像机的相同，网络摄像机安装在监控区域。在镜头的选择方面，因为清晰度的提高，可以监控到更大更广的范围。
•
而与模拟摄像机不同，传输信号的是双绞线，并可以用双绞线来供电（POE功能）模拟摄像机是以点对点的方式到DVR。而网络摄像机则通过交换机汇聚之后再到NVR，并且不受物理位置约束。

网络摄像机初步培训PPT课件

VS
详细描述
网络摄像机的主要技术参数是衡量其性能和功能的重要指标。其中，像素和分辨率决定了摄像机的清晰度；变焦倍数则决定了摄像机的视野范围；红外夜视功能可以在夜间或低光照条件下拍摄清晰画面；移动侦测则可以自动检测画面中的移动物体并触发报警。
网络摄像机的应用场景
要点一
总结词
网络摄像机广泛应用于安全监控、智能家居、商业展示等领域。
画面调整
通过旋转、缩放等操作，调整监控画面的角度、大小，确保监控范围清晰可见。
画面设置
可设置画面的亮度、对比度、色彩等参数，以满足不同场景的监控需求。
存储与备份设置
存储设置
选择合适的存储介质，如硬盘、SD 卡等，设置存储路径、存储时间和存储方式等参数。
备份设置
定期对监控录像进行备份，以防数据丢失，可选择备份路径和备份方式。
无法连接
检查网络连接和设备设置，确保IP地址、端口号等设置正确。
云台失灵
可能是控制信号问题或机械故障，需检查信号和控制线路。
定期检查与更新
软件更新
定期检查制造商网站，下载并安装最新的固件或软件更新。
硬件检查
定期维护
根据设备使用情况，制定定期维护计划，如每月或每季度进行一次维护检查。
定期对设备硬件进行全面检查，确保各部件正常工作。
提高解决网络摄像机故障的能力。
培训内容概述
01
02
03
04
网络摄像机的概念、分类和特点。
网络摄像机在安防监控领域的应用场景和优势。
网络摄像机的安装、配置和调试方法。
网络摄像机的日常维护和故障排除技巧。
02 网络摄像机基础知识
网络摄像机的定义与分类

网络摄像机初步培训

像素、分辨率、线数（TLV）最低照度信噪比自动增益控制背景光补偿电子快门自动白平衡
产品的特性三
整体解决方案提供商
镜头类型成像靶面尺寸像素和分辨率最低照度信噪比自动增益控制背景光补偿电子快门自动白平衡
IPC的竞争分析一
整体解决方案提供商
网络摄像机的优势灵活性：网络连接功能：内置全部功能安装：设置好IP地址即可运行易用性：内置GUI，可通过IE访问稳定性：嵌入式，稳定可靠图像：专业图像传感器，可优化压缩算法成本：只需网络摄像机的成本
应用需求
谢谢 Thanks
CLICK HERE TO ADD A TITLE
单击此处添加文本具体内容
演讲人姓名
UNDERWORK
产品原理一
摄像机
整体解决方案提供商
是一种把景物光像转变为电信号的装置，其结构大致可分为三部分：
光学系统：主要指镜头
光电转换系统：主要指摄像管或影像传感器件
电路系统：主要指视频处理电路NSU Network Video Monitoring Product
产品原理二
整体解决方案提供商
IPC的竞争分析三
整体解决方案提供商
NSU Network Video Monitoring Product
IPC
NVS（DVS/NVS/DVR）
优势
集成NVS和模拟摄像机的功能
便于安装、易于护
易用于高清图像
不足
存储容量有限
维护成本高
图像质量损耗大
IPC的竞争分析四
整体解决方案提供商
应用优势可采用逐行扫描方式，提供更清晰的图像画面支持POE技术，节约成本，提高系统可靠性支持百万像素分辨率将智能集成到前端内部集成PTZ控制和输入/输出接口集成音频安全通信基于灵活性高、经济适用的基础设施真正的数字化解决方案更低的总体成本

网络摄像机培训

设置远程访问权限
为了保护网络摄像机的安全性，需要设置远程访问权限。可以通过设置用户名和密码，或者使用更高级的加密方式，如SSL/TLS等，来限制只有授权的用户才能远程访问和操作网络摄像机。
3. 网络摄像机的远程访问与监控
远程监控与告警
通过远程访问网络摄像机，可以实现对监控画面的实时监控和录像回放。同时，还可以设置告警功能，当网络摄像机检测到异常情况，如移动侦测、声音侦测等，可以通过远程访问实时接收告警信息，并进行相应的处理和应对。以上是关于网络摄像机的远程访问与监控的三个要点。通过配置网络摄像机的远程访问设置，用户可以随时随地通过互联网连接到网络摄像机，实时查看监控画面和进行操作。同时，为了保护网络摄像机的安全性，需要设置远程访问权限，限制只有授权的用户才能远程访问和操作网络摄像机。另外，还可以通过远程访问实现对监控画面的实时监控和录像回放，并设置告警功能，及时接收异常情况的
2. 网络摄像机的安装与配置
配置摄像机的存储设置
设置摄像机的报警功能
远程访问网络摄像机
2. 网络摄像机的安装与配置
配置摄像机的存储设置
网络摄像机通常支持本地存储和远程存储两种方式。在配置存储设置时，可以选择将视频存储在摄像机的SD卡或硬盘中，也可以选择将视频存储在网络存储设备中。
2. 网络摄像机的安装与配置
设置摄像机的报警功能
网络摄像机通常支持报警功能，可以通过设置来实现移动侦测、声音侦测等功能。在设置报警功能时，可以选择触发报警时的动作，比如发送邮件、上传视频等。
2. 网络摄像机的安装与配置
远程访问网络摄像机
配置好网络摄像机后，可以通过手机、电脑等设备远程访问摄像机，查看实时画面和录像。需要在摄像机和设备上安装相应的软件，并进行账号注册和设备绑定。

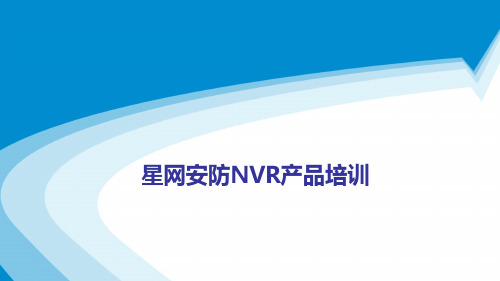

星网安防NVR培训

定位: 目前在售的主力机型，提供丰富的硬件接口和较为全面的软件功能，性价比较高，适宜于大中型项目。基本能力：接入路数： 16/24/32路；存储能力： 8盘位，单路接入为4Mbps码流，存储30天场景下，满配8块4T硬盘，可保证约24路的存储；本地预览能力：4路1080P
特色: ➢ 虚拟集控，一鼠操纵 ➢ 切片引擎，秒级定位 ➢ 智能取流，冗余存储 ➢ 支持H.265编码格式码流接入和存储 ➢ 支持USB3.0 ➢ 支持录像加锁/解锁和录像标签 ➢ 支持Smart IPC智能报警事件联动
-HD：行业型
产品体系
2盘位NVR
16路 NVR
4盘位NVR
NVR
16路 NVR
8盘位NVR
24路 NVR 24路 NVR
32路 NVR 32路 NVR
16路 NVR
24路 NVR
32路 NVR
HI3535方案 HI3535方案 HI3535方案
16路 NVR
32路 NVR
64路 NVR
HI3536方案
注意：1 NVR选择从流媒体服务器取流时，前端IPC 需先添加到平台上。 2 NVR智能取流功能目前与平台解码上墙服务关联，服务需正常运行。
管理平台
产品特色
虚拟集控
H.265/4K
切片引擎
多网应用
智能取流
存储安全
N+1热备功能
“N+1”热备
设备故障
N+1热备功能
• N+1热备功能：将一台NVR设置成备份服务器，它平时监视一个或多个正常工作的NVR的状态，当确定有NVR失效（硬件失效，软件失效，存储失效等）时，备份NVR将会自动接管那台失效的 NVR所有音视频通道，继续进行录像，并提供给用户完全透明的，无法察觉的，与原故障NVR完全一致的功能支持。

网络摄像机基础知识培训资料

f.成本对于分布式的大型视频监控系统，如果具有良好的网络建设、并计划部署集中存储系统设备，NVR系统架构是不错的选择。对于小规模并且点位比较集中的应用场合，可以直接利用线缆将视频信号连接到DVR实现小规模、完整的系统功能，成本较低。源自8.一个简单的视频监控系统
谢谢！
5.什么是NVR？
NVR，全称Network Video Recorder，即网络视频录像机。
6.NVR能干什么？
NVR实质上是“中间件”，是软件。IPC或DVS处理后的数字信号，以IP码流的形式传输到NVR，由NVR进行集中录像存储、管理和转发，NVR不受物理位置的制约，可以在网络任意位置部署。这种基于网络的全IP视频监控解决方案，可以任意部署及进行后期扩展，是比其他视频监控系统架构（模拟系统、DVR系统等）更有优势的解决方案。
内容概述
1.什么是IPC?
2.IPC能干什么？ 3.IPC与传统模拟摄像机相比，有哪些不同？ 4.IPC有哪些种类？ 5.什么是NVR？
6.NVR能干什么？
7. NVR 与DVR相比，有哪些不同？
8.一个简单的视频监控系统
1.什么是IPC?
网络摄像机，也叫IP摄像机，即IP Camera。
2.IPC能干什么？
d.音频模拟摄像机不具备音频功能，如果需要音频设施，需要单独安装及部署音频设施，在施工及布线成本上比较高，并且难与监控系统良好的集成。 IPC本身可以集成双向音频功能，部署在前端的IPC具有音频输入输出端口，可以直接连接拾音器和扬声器，双向对讲音频可以与视频进行同步存储，日后可以进行同步回放。
c.高清 NVR配合前端高清IPC合一实现真正的高清存储与视频转发。若果需要实现真正的高清，从视频的采集、编码压缩、存储到显示各个环节均需要高清的支持。高清IPC可以产生百万像素级的图像，然后直接进行网络传输、存储、显示或回放。 DVR系统受制于各种技术的限制，无法实现真正的高清视频，最多支持D1分辨率。

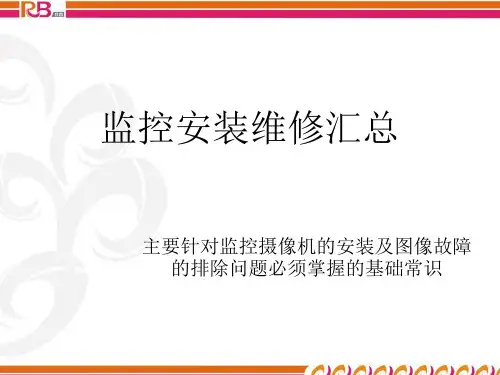

监控培新训课本

• 第三步：
• 拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照约定的方向装上;(确定安装支架前，再好先在安装的位置通电测试一下，以便得到更合理的监视效果)。
• 第四步：
• 如果在室外或室内灰尘较多，需要安装摄像机护罩，在第二步后，直接从这里开始安装护罩。
的。
•
10.红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸
收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体
上反射到CCD摄像机镜头上成图像的，假如红外光被吸收或减弱，将
会削弱红外灯的有效照射效果。
•
11.必需保障红外灯的工作指标，如红外线灯的供电电源功率必需
高于红外灯本身的工作功率等。一般的供电电源要达到2A，才能保证
详细的安装方案和安装流程
•
• 在完成了现场勘查、充分的客户沟通以后，我们需要为用户提供包括设备选型、安装布线流程、安装要求、安装时间、整体费用等详细的书面资料。在有时间有条件的情况下，最好能为客户提供备选的方案并详细阐述不同方案的理由、效果、造价等相关因素。在确定安装方案的时候，必须要使用户明白方案中的所有细节和功能诉求，进而双方签订防盗系统安装合同。
夜间红外灯的正常工作。
•
12.安装过程中要留意不要用手摸镜头，CCD靶面，避免弄脏镜
头。
•
13.选用好的BNC头，这个非常关键。必免维修时麻烦。
二、线路部分的安装：
•
1.视频线：SYV75-3的视频线一般传输200米以内，75-5的传
输400米以内，75-7的可传输800米；另外需要关注的是CCTV同
调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将

网络摄像机培训资料

方案配置
• 海思： HI3512+MT9D131 （200w） 130w像素 25fps 720P（之前的方案）
• 智源： GM8126+OV9715 （100W） 130W像素 30fps 720P
软件配置
• TI：博深网络集中管理软件 V1.0（康威/迪睿各一个，区别就是在安装时，弹出来的网站不一 • 样）
方案பைடு நூலகம்置
• 目前我们使用有的方案：“美国TI”、“华为海思”、“台湾智源”三种。 • DM365+CCD板 D1效果40W-60W像素之间 • DM365+MT9P006（500w） 130W像素 720P/25fps/200W像素1080P/15fps • DM368+MT9P006（500w） 200W像素 1080P/25fps
常见方案
• TI：美国德州仪器公司，是全球领先的半导体公司，为现实世界的信号处理提供创新的数字信号处理 (DSP)及模拟器件技术。是国际在微处理方面最顶级技术的供应商。 • Ti：DM365、 DM368等Davinci“达芬奇”系列的处理器。
常见方案
• 华为海思：华为海思半导体有限公司成立于2004年10月，前身是华为集成电路设计中心。是国内在微处理方面顶级技术的供应商。华为海思：Hi3510、Hi3512、HI3507等系列处理器
• 以上的方案有平台软件及匹配的NVR（嵌入式4 路8路/PC 16路、32路都有）720P
平台软件介绍
• 100路免费，超过100需要收费,一次性10元/ 路
服务器
客户端WEB版
客户端WEB版界面服务器界面
客户端软件版
客户端服务器版界面

网络摄像头测试培训教材

员工培训教材——网络摄像头测试培训1预计课时：1小时2参考文件WI-品管(外)-097 TL-SC3000、WI-品管(外)-106 TL-SC3130、WI-品管(外)-107 TL-SC3130G WI-品管(外)-150TL-SC3171、WI-品管(外)-151 TL-SC3171G、WI-品管(外)-165 TL-SC4171G WI-品管(外)-166 TL-SC3430；3先导课程3.1Oracle系统的使用(BOM\ECN)3.2产品命名规则【普-销-产品部-A001】3.3产品外观标准3.4物料评估报告的查阅4术语定义4.1网络摄像头：网络摄像头是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像通过网络传至地球另一端，且远端的浏览者不需用任何专业软件，只要标准的网络浏览器（如“Microsoft IE或Netscape）即可监视其影像.5动作步骤5.1测试软、硬件配置环境：电源1pcs 【BOM选取】测试PC 1pcs无线路由器1pcs【针对有无线功能的摄像头】网络摄像头1pcs双绞线若干Windows操作系统【windows2000 professional IE6.0 或以上】5.2测试拓扑结构：图1、测试拓扑图示5.3初始化检查：参考：各机型对应说明书文档（含光盘）5.4安装Intelligent IP Installer测试软件测试前从光盘中拷贝Intelligent IP Installer软件进行安装【若测试PC上有则无需安装】。

安装OK,如附图：图2、Intelligent IP Installer安装OK界面5.5网页登陆及无线功能开启：5.1.1网页登陆[注意PC IP网段和网络摄像头网段保持一致]：点击图2中“搜寻”按钮搜寻网络中的IP Camera，成功选中IP Camera再点击“连结IE”按钮，登陆产品软件界面，输入原始用户名和原始密码，都为“admin”。

摄像机使用培训教材PPT教案

再说长江与间隔记录
HDW570P
数字 VS 模拟
当前数字技术已经成为最受偏爱的制作技术，但是不能忽略的是：
数字最大的功用就是把模拟装到了一个密封的罐子里，只不过这个罐子的材料是 “比特”。
摄像机的电子特性
一、宽高比二、分辨率三、灵敏度（感光度）四、增益五、视频噪音与信噪比六、图像模糊与电子快门七、曳尾和波纹八、对比度
间隔记录功能，即设备能够按照预先设定的时间间隔（自动或手动设置）间断记录信号。在手动模式下，每次按下REC按钮后，设备会记录特定数量的帧，或在REC按钮按下后，摄录一体机能够以某个时间间隔重复录制。在自动模式下，录像机按照预先设置的间隔，在预先设置的总拍摄时间下录制画面。间隔记录功能可以将长时间内容录制于一盘磁带，从而减少磁带驱动装置的磨损。
匀
运动镜头的速率要匀，不能忽快忽慢，无论是推、拉、摇、移还是其它技巧，都应当匀速进行。
镜头的起、落幅应缓慢，不能太快，中间必须是匀速的。
二、拍摄注意事项
1、暂停状态不宜过长； 2、拍摄每个镜头应提前录制5～10秒； 3、拍摄一场戏或一个动作结束时，不要马
上停机，应该多录几秒钟； 4、摄像师应注意，即使导演没有要求，也
准
一般指落幅要准。推镜头和摇镜头，画面中的构图在不断
变化，为了保持构图均衡，常常结合两种技巧，在最适当的时机，推和摇同时结束，落幅应当是最佳构图。
平
指所摄画面中的地平线一定要平。摄像时确保画面中地平线平的关键是放
好三脚架，利用三脚架上水平仪的汽泡将三脚架调平如果肩扛摄像机，以寻像器的边框做调整。
一、宽高比
电影的画面比例
1.37:1

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

星光摄像机
好
很好
有
有
中等
背景介绍及技术优势
星光传感器的重大技术突破
• 第一次在几项核心技术参数上全面超过CCD摄像机
– 低照度（无补光的情况下最低照度可达0.001 Lux，10倍于Kodak的1080P CCD） – 宽动态（90 dB, 16倍于Kodak或Sony的1080P CCD） – 高速度（1080P 最快可达100帧/秒）
音视频编码
网络
监控和管理
外观尺寸与技术指标
VS-IPC6096HC20E主要技术指标
产品型号摄像头 VS-IPC6096HC20E 星光级sensor （1/1.2 英寸），最大分辨率1920x1080 C或者CS镜头接口，用户可更换镜头支持自动光圈 H.264视频编码；视频分辨率： 1920x1080 @25fps 自动增益控制/自动白平衡/自动曝光色温调节/自动帧率控制/叠加时间戳/图像镜像，倒置高抗干扰性的移动侦测双向音频传输网络协议：TCP，UDP，IP，PPPoE 网络应用：HTTP，SIP UA，SMTP，DDNS，FTP，DHCP 网络支持：802.3 10M/100M 基于Web的远程管理，配置和日志访问以及视频监控远程录像，快照，存储和回放控制现场图像保存；报警存储；定时存储和发送远程固件升级
摄像机的使用和调校
■ 逆光补偿与强光抑制如果在背光的场景,而需要看清楚暗区域,可选择逆光补偿。如果在背光的场景,需要看清楚亮区域,可选择强光抑制。这两项选择下,AE仍然是线性,而宽动态为非线性.也就是说这两项的选择只能让暗区域或亮区域更清楚,并不能照顾亮暗全区域；而宽动态则是要尽量照顾全区域 1级为最低,级数越高,矫正程度越大。
响应速度 CMOS CCD 快慢
动态范围
功耗低高
灵敏度低高
分辨率低高
噪声高低
高低
成像质量（相同像素）通透性/明锐度 CMOS CCD 一般较好色彩还原偏弱基本准确曝光偏弱尚可
2
星光摄像机外观尺寸与主要技术指标
外观尺寸与技术指标
星光级高清网络摄像机外观
外壳尺寸： 193x90x70 （不含镜头）
外观尺寸与技术指标
VS-IPC6096HC10E主要技术指标
产品型号摄像头 VS-IPC6096HC10E 星光级sensor （2/3 英寸），最大分辨率1280x720 C或者CS镜头接口，用户可更换镜头支持自动光圈 H.264视频编码；视频分辨率： 1280x720 @25fps 自动增益控制/自动白平衡/自动曝光色温调节/自动帧率控制/叠加时间戳/图像镜像，倒置高抗干扰性的移动侦测双向音频传输网络协议：TCP，UDP，IP，PPPoE 网络应用：HTTP，SIP UA，SMTP，DDNS，FTP，DHCP 网络支持：802.3 10M/100M 基于Web的远程管理，配置和日志访问以及视频监控远程录像，快照，存储和回放控制现场图像保存；报警存储；定时存储和发送远程固件升级
图像加密功能重启、恢复出厂设置、升级等功能
初始默认用户名：admin 初始默认密码：123456
预览视频（可对一些基本视频参数进行实时调节）
摄像机的使用和调校
Vilar搜索工具
摄像机的使用和调校
视频参数设置
摄像机的使用和调校
■ 视频压缩配置 • 图像质量选择：建议最好。 • 码流控制类型选择：私网或带宽较大的网络建议，定码率。 • 最大比特率：默认4096kbs 建议>6000kbps • GOP：建议私网，建议将GOP 调到200 以内，保证图像细节更丰富。公网，建议将GOP 调到10-50 之间，保证在带宽不稳定的情况下丢帧以后可以快速恢复图像。 ■ 视频显示配置 • 亮度，饱和度，色度，对比度基本不用调整。 • 锐度：如果图像稍微发蒙，可以适当将锐度调高；如果图像锐度过高，可以适当将锐度调低。
星光级高清网络摄像机
VS-IPC6096HC10E
VS-IPC6096HC20E
星光摄像机背景介绍及技术优势
星光摄像机外观尺寸与主要技术指标
目录
星光摄像机的使用和调校
星光摄像机的演示效果及比对照片
摄像机镜头的选择和使用
1 星光摄像机背景介绍及技术优势
背景介绍及技术优势
背景介绍：人眼
夏天正午 5万Lux 商场内 500 Lux
• 第一次在几项核心技术参数上全面超过人（裸）眼
– 人眼在20 Lux以下高清全彩色能力就大打折扣，星光摄像机在1 LUX还可出高清全彩图像 – 人眼在0.01 Lux以下基本散失了分辨物体的能力，星光摄像机在0.001 Lux还有一定的分辨物体能力
背景介绍及技术优势
星光摄像机优势的解析
• 传感器读取噪声是决定低光性能的核心指标
摄像机的使用和调校
●第 1-3视频流设置中，H264 Profile 选择High Profile
• AVC/H.264 规定了多种不同的Profile：最低Profile （Baseline Profile）、主要Profile （Main Profile）、扩展Profile （Extended Profile）、高端Profile （High Profile） • 目前有很多厂家的视频通信系统采用的是Baseline Profile。
起居间 100Lux
中秋圆月 0.1 Lux
¼月 0.01 Lux
星光 0.001 Lux
• 傍晚以后（低于20 Lux的环境下）人眼对色彩和细节的分辨能力开始快速下降
• 在晚上（低于0.1 Lux的环境下）人眼就基本失去了对颜色的分辨能力
背景介绍及技术优势
现有的夜视技术比较
夜间成像热成像 ICCD摄像机 EMCCD摄像机很好很好好白天成像无差一般高清无无无宽动态无无无成本非常高高较高
摄像机的使用和调校
■ 光圈控制光圈调节有四个选项目，一般默认为自动光圈控制模式。当已知镜头是自动光圈镜头时，可选择强制自动光圈模式。如果是手动光圈镜头选用该模式,会导致AE调节速度变慢。如果使用的是手动光圈镜头,且希望节电,可选则手动光圈镜头模式。如果是自动光圈镜头选用该模式,镜头的光圈将为全关闭状态。
■ 白平衡模式通常使用模式模式:自动白平衡。白平衡是描述显示器中红、绿、蓝三基色混合生成后白色精确度的一项指标。白平衡设置可以解决色彩还原和色调处理的问题。在某些特定光源下,如低色温光源(非常偏黄色,红色等光源,2700K 以下)，如果仍希望得到色彩还原性能更好的图像，可选择白平衡模式下的其它模式选项看哪个选项更加合适。对于低色温光源,自动白平衡只会做轻微调整,以便和目视一致。
摄像机的使用和调校
● 第4视频流为MJPEG格式 • 码流1-3编码类型为H.264，码流4编码类型为MJPEG。 • H.264是国际标准化组织（ISO）和国际电信联盟（ITU）共同提出的继MPEG4之后的新一代数字视频压缩格式。 • MJPEG，即 “MotionJPEG ”，是一种视频编码格式，其主要特点是基本不考虑视频流中不同帧之间的变化，而是根据每一帧图像的内容进行压缩。 MJPEG采取渐层式技术，先传输低解析的图档，然后再补送细部之资料，使画面品质改善，但缺点是压缩效率非常低。 • 虽然MJPEG可以取得比较好的单幅图画质量，但由于它在运动性、带宽占用以及存储空间占用方面均有很大缺点，高清网络摄像机仍然以 H.264为主导。
音视频编码
网络
监控和管理
备注：参数可能会有变动，以市场发布时的实物与参数为准
3 星光摄像机的使用和调校
摄像机的使用和调校
系统基本功能和参数设置
Vilar搜索工具 IE登录
查看产品型号、固件版本、系统信息等状态信息设置新帐号权限、更改原有账户权限等操作设置公网/私网的相关网络配置对系统时间的维护及自动重启的设定视频相关的参数设置外接云台的参数设置 UPnp功能时区设置及时间同步功能
I/P 帧 Baseline Profile Extended Profile Main Profile High Profile √ √ √ √ √ √ √ 自定义量化 √ B 帧 SP/SI 帧无交错（Progressive） √ √ √ √ 无损视频编码 √ √ 更多的YUV 格式交错（Interlaced） CAVLC √ √ √ √ √ √ CABAC
• 传感器的模数转换器数目决定了高速成像的能力
– 星光传感器使用了近4000个模数转换器，是CCD传感器的2000倍
目标物
光线
镜头
光信号
Sensor （传感器）
电信号
后期处理
输出
CMOS/CC D
全称 CMOS CCD 互补金属氧化物半导体电荷耦合装置成本低高工艺简单复杂
物理性能（同象素尺寸）
8x8 内部预测 Baseline Profile Extended Profile Main Profile High Profile √
√
√
√
摄像机的使用和调校
视频高级设置
摄像机的使用和调校
■ 图像翻转如果转以得到正确图像。
摄像机的使用和调校
CCD摄像机
传统CMOS摄像机
较差
很差
很好
好
有
有
有限
部分有
中等
低
背景介绍及技术优势
星光摄像机
夜间成像白天成像高清热成像 ICCD摄像机 EMCCD摄像机 CCD摄像机传统CMOS摄像机很好很好好较差很差无差一般很好好无无无有有宽动态无无无有限部分有成本非常高高较高中等低
