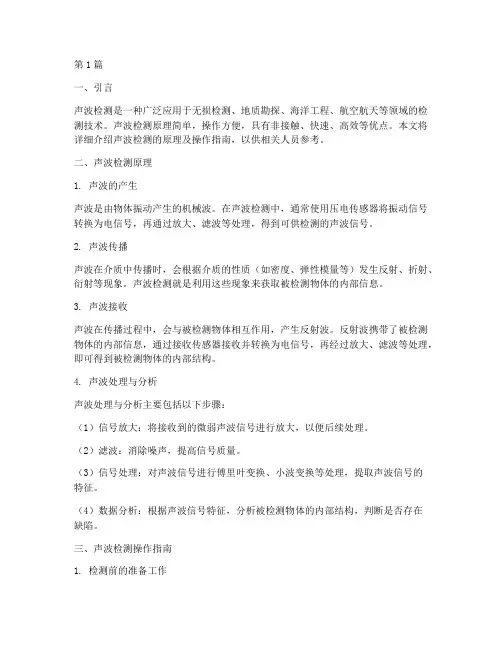

第1篇一、引言声波检测是一种广泛应用于无损检测、地质勘探、海洋工程、航空航天等领域的检测技术。
声波检测原理简单,操作方便,具有非接触、快速、高效等优点。
本文将详细介绍声波检测的原理及操作指南,以供相关人员参考。
二、声波检测原理1. 声波的产生声波是由物体振动产生的机械波。
在声波检测中,通常使用压电传感器将振动信号转换为电信号,再通过放大、滤波等处理,得到可供检测的声波信号。
2. 声波传播声波在介质中传播时,会根据介质的性质(如密度、弹性模量等)发生反射、折射、衍射等现象。
声波检测就是利用这些现象来获取被检测物体的内部信息。
3. 声波接收声波在传播过程中,会与被检测物体相互作用,产生反射波。
反射波携带了被检测物体的内部信息,通过接收传感器接收并转换为电信号,再经过放大、滤波等处理,即可得到被检测物体的内部结构。
4. 声波处理与分析声波处理与分析主要包括以下步骤:(1)信号放大:将接收到的微弱声波信号进行放大,以便后续处理。
(2)滤波:消除噪声,提高信号质量。
(3)信号处理:对声波信号进行傅里叶变换、小波变换等处理,提取声波信号的特征。
(4)数据分析:根据声波信号特征,分析被检测物体的内部结构,判断是否存在缺陷。
三、声波检测操作指南1. 检测前的准备工作(1)了解被检测物体的性质、尺寸、形状等信息。
(2)选择合适的声波检测设备,如超声波检测仪、声波发射器、接收器等。
(3)准备检测用的耦合剂,如水、油、耦合剂等。
(4)熟悉声波检测设备的操作方法。
2. 检测过程(1)将声波检测设备放置在待检测物体上,调整传感器位置,确保声波能够充分传播。
(2)涂抹耦合剂,提高声波在检测过程中的传播效率。
(3)启动声波检测设备,记录声波信号。
(4)根据声波信号特征,分析被检测物体的内部结构,判断是否存在缺陷。
3. 检测后的数据处理(1)对声波信号进行放大、滤波等处理,提高信号质量。
(2)对处理后的声波信号进行傅里叶变换、小波变换等处理,提取声波信号的特征。

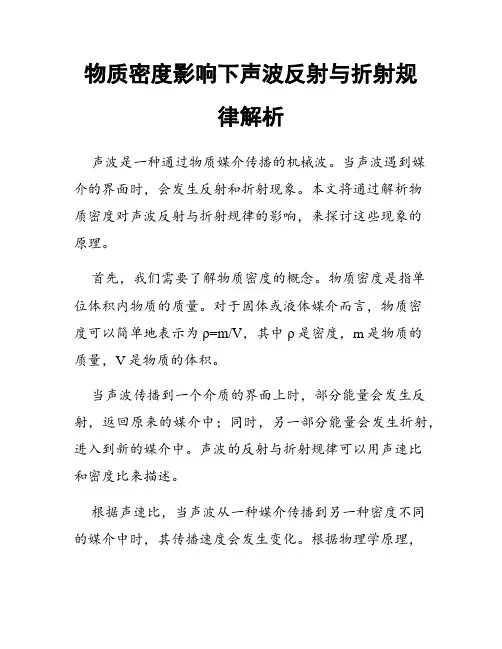

物质密度影响下声波反射与折射规律解析声波是一种通过物质媒介传播的机械波。
当声波遇到媒介的界面时,会发生反射和折射现象。
本文将通过解析物质密度对声波反射与折射规律的影响,来探讨这些现象的原理。
首先,我们需要了解物质密度的概念。
物质密度是指单位体积内物质的质量。
对于固体或液体媒介而言,物质密度可以简单地表示为ρ=m/V,其中ρ是密度,m是物质的质量,V是物质的体积。
当声波传播到一个介质的界面上时,部分能量会发生反射,返回原来的媒介中;同时,另一部分能量会发生折射,进入到新的媒介中。
声波的反射与折射规律可以用声速比和密度比来描述。
根据声速比,当声波从一种媒介传播到另一种密度不同的媒介中时,其传播速度会发生变化。
根据物理学原理,声速在密度较大的媒介中较慢,而在密度较小的媒介中较快。
这可以通过下面的公式表示:v1/v2 = √(ρ2/ρ1)其中,v1和v2分别是声波在媒介1和媒介2中的速度,ρ1和ρ2分别是媒介1和媒介2的密度。
接下来,我们来看看声波的反射与折射规律。
根据反射定律,入射角等于反射角,即声波的入射角度与反射角度相等。
根据折射定律,入射角、折射角和两种媒介的密度比满足下面的关系:sin(θ1)/sin(θ2) = v1/v2 = √(ρ2/ρ1)其中,θ1和θ2分别是声波的入射角和折射角。
通过密度比的计算,我们可以得出以下结论:1. 当声波从密度较小的媒介传播到密度较大的媒介时,入射角大于反射角,并且折射角小于入射角。
这是因为声波速度减小,传播路径弯曲。
2. 当声波从密度较大的媒介传播到密度较小的媒介时,入射角小于反射角,并且折射角大于入射角。
这是因为声波速度增加,传播路径弯曲。
值得注意的是,当声波从一种媒介传到另一种媒介时,如果两个媒介的密度相等,那么入射角和折射角都将为0度,声波将沿着界面继续传播。
物质密度对声波反射与折射规律的影响主要体现在速度的改变以及传播路径的弯曲上。
密度较大的媒介会减小声波的传播速度,使得传播路径弯曲;密度较小的媒介则会增加声波的传播速度,同样使传播路径弯曲。
小井眼C B L声波变密度测井操作手册1、仪器运输、放置及连接时不要磕碰,尤其声系的发声和接收晶体处不能来回摩擦,伽玛及磁定位不能挨着放在一起。
2、单芯电缆头和七芯鱼雷头每次上井前必须用硅脂枪将其注满硅脂,用兆欧表测单芯的绝缘性(保证绝缘无穷大),用万用表量单芯与第7芯的通断以及1-5芯与外壳的通断(需连通)。
将两个板簧扶正器调节合适,一个接在伽玛磁定位短节之前,另一个板簧扶正器联在声系下方。
3、确保仪器数控都连接好后,开启数控电源和仪器直流电源。
数控启动有“嘀”的声音提示,第一次1声、第二次3声、第三次3声。
仪器供电138V左右(带电缆),正常供电电流约65~70mA。
以后直接按“电压启动”按钮给井下仪供电或断开。
4、打开应用软件“SCLV5.3.3w623”进入主界面,将提示“连接到200.168.168.2”;然后连接断开,不要理会,过一会儿听见“嘀嘀”两声,接下来提示“连接到200.168.168.2”;用户选择:长庆声变;打印机控制:选择USB(822打印机)方式;深度预置:进行对深,设置深度。
5、选择服务表19“08CBL_MII声幅变密度”,该界面右下方会有“软件向采集单元下发命令的状态”,等结束后再进行其它软件操作。
6、一般情况下“信号设置”、“曲线设置”、高级“控制设置”都已完成,进入“时间仿真”检查伽玛、磁定位、CBL、VDL信号是否正常。
若信号异常则看数控0108板的指示灯是否正常,应该为:“运行1”、“运行2”交替闪烁,“信号”灯常亮,“同步”闪烁,“误码”灯熄灭,这是说明信号解码。
硬件系统SBM43声波变密度测井仪器在运输、放置时,注意保护三个透声罩(发声透声罩、3尺接收透声罩、5尺接收透声罩),不要被磕碰及来回磨擦。
多只仪器时,磁定位及伽玛不要放在一起。
1、单芯电缆头转接七芯鱼雷头的单芯电缆头制作要求:将七芯电缆的第7芯(中间芯)接到单芯上、第6芯备用,其余5芯联在一起与外壳接通。

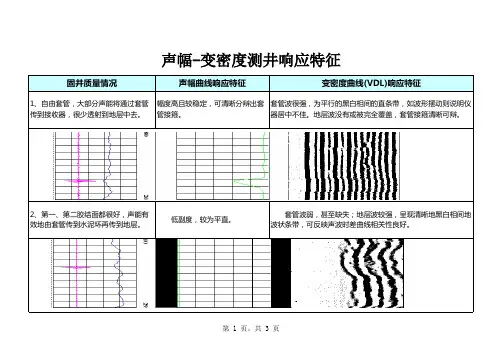

变密度测井解释
一、数据加载
平台工具——数据管理——数据浏览解编——在网上邻居中找井(如:Z197,里面有两个文件:Z.900常规曲线和ZW.900变密度wf1、wf2)——设置解编模块,点上端第三个图标,在出来的对话框中选yocurve常规和ycydl变密度,确定——解编,先点右键解编小的,名称改为Z197;再解编大的,名称改为Z197,覆盖前一个.
(注:两个文件要解编到同一个文件中,故名称要起的一样)
二、水泥胶结评价
生产测井——工程测井——水泥胶结评价——打开Z197.WIS——
1.波形预处理
(1),选择能够编辑,改曲线名称GR——ZGR;CBL ——ZSCB;
(2).调节深度棒,使之处在有曲线的范围内,点右道的“显示指定深度波形”图标——点WF1——再在波上按右键点一下——出现“显示波形”对话框——(3).双击兰棒——填入波形整体量,即需将波形整体上移的幅度大小;其它三个值分别为0、200、0,
一般不改动,视具体情况而定。
保存参数——点击处理——完成后保存为缺省模版——按否——做下一步
2.波至检测
(1)选择能够编辑,改曲线名称GR——ZGR;CBL ——ZSCB;
(2).调节深度棒,使之处在有曲线的范围内;(3)对深度:根据完井的GR曲线来对深度
扫描其完井,算出需移动的深度后(方法同2.8),打开平台工具——数据管理——WIS管理器——打开井——选中GR、磁定位、声幅曲线——移动深度(4)、对尖子:将声幅曲线自由套管段的尖子与磁定位对上、
点住声幅曲线的名称——单击右键——数据编辑——选中要编辑的深度段——工具栏/单击曲线上下移动/填入要移动的量
个别尖子进行单独编辑:店中曲线——拖动鼠标——选中要编辑的曲线段——单击右键——选中要编辑的方法{曲线数据编辑、……、乘法加法因子校正} (5).填写参数卡
套管波检测开始时间:把红线放到第一个波的波谷/波峰处,其所对应的时间,取整数值,266-200.
套管波检测结束时间:下一个波峰/波谷所对应的时间值。
294-300
归一化:100
套管波检测门槛值:“+”波峰检测;“-”波谷检测。
10
保存参数——点击处理——完成后保存为缺省模版——按否——做下一步
生成曲线:声幅、最大能量、平均能量
3.固井评价
(1)选择能够编辑,改曲线名称GR——ZGR;CBL——ZSCB;
(2).调节深度棒,使之处在有曲线的范围内;
(3).填写参数卡:
套管波幅度最大控制值:27
套管波幅度最小控制值:27
用来进行第二界面评价,WF2声幅曲线共同决定。
若曲线颜色浅,调节WF2的最大幅度值。
地层波幅度最小控制值:同上,因为只有两个标准所以同上值。
水泥返高点深度:填写。
最小分层厚度:0.5或1
重定向:声幅的曲线名
保存参数——点击处理——完成后保存为缺省模版——按否——做下一步
4.综合结论
(1)选择能够编辑,改曲线名称GR——ZGR;CBL——ZSCB;
(2).调节深度棒,使之处在有曲线的范围内
(3).双击兰棒,填写参数卡:
最小分层厚度:1(0.5)
最大分层厚度:1 (0.5)
保存参数——点击处理——完成后保存为缺省模版——注:深度棒必须在第一界面和第二界面范围内,否则无结论。
5.平台工具——成果输出——测井绘图——打开井WIS文件——装入模板(固井)——截深度——对曲线进行修改——保存文档为(sy.plt)。
