钢板桩施工工艺及方法

基坑钢板桩支护施工方案及工艺方法一、基坑钢板桩支护施工方案：1.整体施工方案：（1）确定开挖范围和深度，制定施工进度和计划。

（2）施工现场勘测，了解地质情况、施工条件和现场环境。

（3）制定设计方案，包括基坑尺寸、支护结构、钢板桩布置及锚杆等。

（4）确定施工路线和起始位置。

（5）施工前进行必要的安全技术交底和岗位培训。

2.钢板桩的安装：（1）安装前先进行认真的检查和清理基坑底部，排除障碍物。

（2）根据设计方案，布设基坑钢板桩，保持桩与桩之间的水平间距和竖向间距较为一致。

（3）使用专业工具，将钢板桩垂直插入基坑底部，并用锤击使其沉入土层中。

（4）每隔一定深度，进行水平检查，保证桩的垂直度和水平度。

（5）根据设计要求，进行必要的锚杆固定，提高钢板桩的稳定性。

3.支撑剩余土方：（1）钢板桩安装完成后，从顶部开始，逐层支撑土方。

（2）采用临时支撑结构，如支撑延伸梁、双层梁等，进行土方支撑。

（3）根据施工计划，逐层进行土方开挖和支撑。

4.钢板桩的拆除：（1）在混凝土浇筑完成后，进行钢板桩的拆除工作。

（2）先拆除锚杆，然后逐层拆除支撑结构。

（3）最后使用挖掘机或其他工具将钢板桩拔出或剪断。

二、基坑钢板桩支护施工工艺方法：1.土方开挖：根据设计要求，在基坑内部逐层开挖土方，注意保持基坑的稳定和施工进度。

2.钢板桩安装：（1）确定钢板桩的长度和数量，根据设计要求进行布设。

（2）接通振动器，将钢板桩逐层插入土层中，确保桩与桩之间的间距均匀。

（3）垂直插入钢板桩时，做好桩的导向和对准工作，防止桩的偏移。

3.锚固施工：（1）钢板桩固定后，根据设计方案进行锚杆的布置和安装。

（2）使用钻机或锚杆钻进行孔洞钻进，并注入灌浆材料。

（3）根据锚杆的设计要求，加固钢板桩的稳定性。

4.土方垫层：（1）钢板桩固定后，根据设计要求进行土垫层的填充。

（2）填充土方时，注意控制填充厚度和均匀性，确保基坑的稳定性。

5.防水施工：（1）在钢板桩固定后，进行基坑防水施工，根据设计要求进行防水层的安装和固定。

钢板桩施工工艺及方法1、施工工艺钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。

其钢板桩的施工工艺流程图见下图。

钢板桩施工工艺流程图2、施工方法2.1、钢板桩施工准备1）钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）。

2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表4-1中的数值时，使用前应进行矫正与修补。

表4-1钢板桩检验标准序号 检查项目允许偏差 检查方法 单位 数值 1桩垂直度 % ＜1 钢尺量 2桩身弯曲度 ＜2%L L 为桩长，钢尺量 3光滑度 无电焊渣或毛刺 目测 4 桩长度 不小于设计长度钢尺量 （1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，基坑开挖支护 基坑回填 拔出钢板桩 钢板桩定位放样 挖沟槽 拆除导梁与导架打钢板桩 安装导梁与导架 钢支撑拆除再用砂轮磨平。

（2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。

当修整量不大时，也可直接采用砂轮进行修整。

（3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。

（4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。

（5）锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。

3）打桩机选择由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。

4）导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架（亦称施工围檩）。

钢板桩施工工艺技术钢板桩施工工艺技术钢板桩是一种常用于土方支护和水工建筑中的工程材料，具有施工速度快、成本低廉、适应性强等优点。

在钢板桩的施工过程中，合理的工艺技术是确保工程质量和施工效率的关键。

本文将介绍钢板桩施工工艺技术的相关内容。

一、施工准备在进行钢板桩施工之前，首先需要进行充分的施工准备工作。

这包括确定施工方案、准备施工材料和设备、制定施工计划、组织人员等。

同时，还需要对施工现场进行勘察，了解地质条件、周围环境等情况，以便合理安排施工工艺和采取相应的防护措施。

二、钢板桩的安装1. 桩身安装首先需要确定桩位，然后进行桩身的安装。

钢板桩通常是通过振动或打击的方式将桩体插入土壤中。

在安装过程中，需要确保振动或打击的力度适中，避免引起桩体的损坏或变形。

另外，还需要注意桩体安装的垂直度和位置的准确性。

2. 桩头安装桩头是连接桩身和上部结构的关键部位。

在桩头安装过程中，需要确保桩头与桩身的连接牢固可靠，并且符合设计要求。

在连接过程中，可以采用焊接、螺栓连接等方式，具体选择取决于工程需求和设计要求。

三、桩体的锚固为了提高钢板桩的稳定性和承载力，有时需要对桩体进行锚固。

常用的锚固方法包括土锚、混凝土拉杆和钢筋混凝土拉杆等。

在进行锚固作业时，需要根据设计要求选择合适的锚固方式，并确保锚固点的位置和深度符合要求。

四、桩体的墙体施工在完成桩体的安装和锚固之后，可以进行桩体的墙体施工。

一般情况下，钢板桩墙体采用预制混凝土墙体或现浇混凝土墙体。

在施工过程中，需要根据设计要求进行模板搭设、混凝土浇筑和养护等工作，并确保墙体的垂直度、水平度和平整度满足要求。

五、桩顶的处理桩顶是连接钢板桩墙体和上部结构的部位。

在桩顶的处理过程中，需要进行截面修整和设置连接件等工作。

同时，还需要确保桩顶的平整度和强度满足设计要求，以便顺利进行上部结构的施工。

六、施工质量控制在进行钢板桩施工的过程中，需要进行施工质量的监控和控制。

这包括对施工材料的质量进行检查、施工工艺的操作规范、施工人员的技术要求等方面的要求。

钢板桩施工工艺及方法(总7页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钢板桩施工工艺及方法1、施工工艺钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。

其钢板桩的施工工艺流程图见下图。

钢板桩施工工艺流程图2、施工方法、钢板桩施工准备1）钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）。

2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表4-1中的数值时，使用前应进行矫正与修补。

表4-1钢板桩检验标准（1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，再用砂轮磨平。

（2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。

当修整量不大时，也可直接采用砂轮进行修整。

（3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。

（4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。

（5）锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。

3）打桩机选择由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。

4）导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架（亦称施工围檩）。

导架通常由导梁和导桩等组成，导桩的间距为，双面导梁之间的间距比板桩墙厚度大8～15mm 。

导架结构示意图见下图4-2所示。

钢板桩施工工艺流程方案一、施工前准备。

1.1场地勘察。

咱搞钢板桩施工啊，这场地勘察可是头一遭的大事儿。

就好比打仗之前得先摸清楚地形一样。

得看看这施工场地的地质情况咋样，是软土地基呢，还是硬邦邦的岩石地。

土壤的类型啊，地下水的水位高低啊，这些都得心里有数。

要是不弄清楚，那后面施工就像没头的苍蝇，乱撞。

这就叫“知己知彼，百战不殆”嘛。

1.2材料设备准备。

二、钢板桩的打入。

2.1定位放线。

这一步就像是给钢板桩画个框框，告诉它该站哪儿。

放线得精准，差一点儿都不行。

要是线放歪了，那钢板桩打下去就会参差不齐，整个工程的美观性就没了，而且还可能影响结构的稳定性。

就像盖高楼大厦，地基要是歪的，那楼能稳当吗？2.2起始桩打入。

起始桩就像队伍里的排头兵，至关重要。

要保证它打得垂直、稳固。

打桩的时候得时刻盯着，就像盯着刚学走路的孩子一样，一点儿都不能放松。

如果起始桩打歪了，后面的桩跟着就会歪，那可就是“一步错，步步错”。

2.3钢板桩逐根打入。

一根一根地把钢板桩打下去，这个过程可不能急。

每一根都要按照设计要求来，角度、深度都得合适。

有时候可能会遇到阻力，就像跑步的时候突然被人拽了一下，这时候就得停下来看看是啥原因，是碰到大石头了呢，还是设备出故障了。

可不能不管不顾地硬打，不然钢板桩可能会变形或者损坏。

三、施工过程中的监测。

3.1桩身垂直度监测。

在钢板桩打入的过程中，得时刻注意桩身的垂直度。

这就好比看一个人站得直不直一样。

如果发现桩身歪了，得及时调整。

要是任由它歪着，那整个钢板桩墙的稳定性就会受到威胁，就像一堵墙有了裂缝，随时可能倒掉。

3.2周围环境监测。

咱这施工不能只盯着钢板桩，周围的环境也得照顾到。

看看附近的建筑物有没有受到影响，地面有没有沉降。

要是因为咱施工把人家的房子弄出裂缝了，那可就麻烦了。

这就像你在自己家干活儿，不能影响到邻居一样，得做到“井水不犯河水”。

四、钢板桩的拔除。

4.1拔除条件判断。

不是说钢板桩打完事儿了就立马拔。

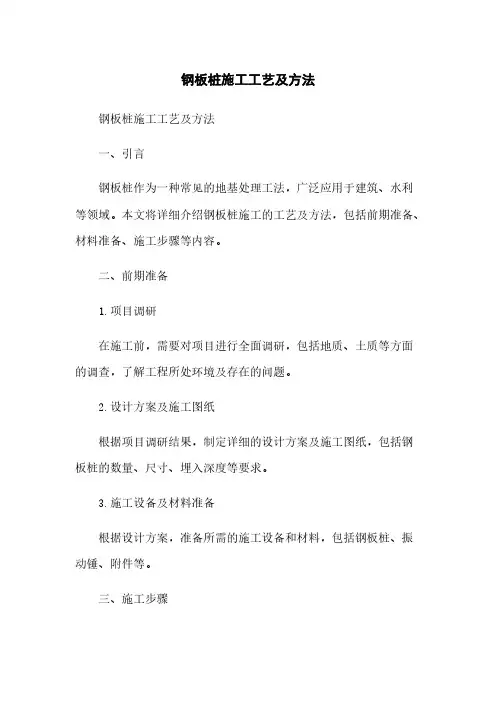

钢板桩施工工艺及方法钢板桩施工工艺及方法一、引言钢板桩作为一种常见的地基处理工法，广泛应用于建筑、水利等领域。

本文将详细介绍钢板桩施工的工艺及方法，包括前期准备、材料准备、施工步骤等内容。

二、前期准备1.项目调研在施工前，需要对项目进行全面调研，包括地质、土质等方面的调查，了解工程所处环境及存在的问题。

2.设计方案及施工图纸根据项目调研结果，制定详细的设计方案及施工图纸，包括钢板桩的数量、尺寸、埋入深度等要求。

3.施工设备及材料准备根据设计方案，准备所需的施工设备和材料，包括钢板桩、振动锤、附件等。

三、施工步骤1.现场布置选定施工面，清理施工现场并布置施工场地，确保施工区域整洁有序。

2.钢板桩安装将钢板桩按照设计图纸的要求进行排布，根据土质情况选择合适的振动锤进行安装。

3.振动锤的使用将振动锤的底部与钢板桩连接，开启振动锤进行施工。

根据不同土质的堆实程度来控制振动锤的时间和频率，确保钢板桩正常埋入地下。

4.钢板桩的连接当一个钢板桩埋入到规定深度后，根据设计要求将下一节钢板桩与其连接。

确保连接牢固可靠。

5.整体固定全部钢板桩埋入地下后，进行整体固定，采用搭接、焊接等方法，使钢板桩形成一个整体。

6.现场质量检验进行现场质量检验，包括检查钢板桩的埋入深度、连接牢固程度等，确保施工质量达到设计要求。

四、附件本文档所涉及的附件如下：1.设计方案及施工图纸2.钢板桩的技术参数3.振动锤的说明书五、法律名词及注释本文档所涉及的法律名词及注释如下：1.地质调查：指对工程地质条件进行实地调查和分析的行为。

2.振动锤：一种用于钢板桩施工的设备，通过压缩空气或水压产生振动力，将钢板桩埋入地下。

钢板桩施工工艺流程钢板桩是一种常用于基础工程中的桩基施工方法，其施工工艺流程主要包括以下几个步骤：设计准备、桩基施工、孔隧道作业、铺设钢板桩、连接与固定、质量检查与验收。

一、设计准备1.桩基设计：根据工程的地质情况和荷载要求，进行桩基设计，确定桩径和桩长。

2.材料选材：选择符合规定标准的钢板桩材料，包括钢板桩、焊条、螺栓等。

3.设备准备：准备好施工所需的钢板桩振捣机、施工作业平台、起重机械等设备。

二、桩基施工1.地表准备：清理施工现场，确保施工区域平整无障碍物。

2.布置坐标：根据设计要求，在施工区域内标出桩位的坐标。

3.钻孔施工：使用钻孔机，按照设计要求进行钻孔作业。

4.爆破拆除：若遇到较硬的岩石或坚固的土层，可以采用爆破拆除的方法。

5.孔洞清理：清理钻孔留下的岩屑和杂物，确保孔洞干净。

三、孔隧道作业1.土壤加固：对土层进行配筋和加固，提高土壤的承载力。

2.土工布铺设：将土工布铺设在孔隧道壁上，增强土壤的稳定性和耐久性。

3.孔隧道固结：使用注浆机对孔隧道进行注浆固结，增加孔隧道的强度和稳定性。

四、铺设钢板桩1.钢板桩制作：根据设计要求，在钢板上进行切割焊接，制作成符合规定尺寸和形状的钢板桩。

2.钢板桩处理：对制作好的钢板桩进行除锈处理，确保钢板桩表面光洁无瑕疵。

3.钢板桩起吊：使用起重机械将钢板桩吊起并放置在钢板桩振捣机上。

4.振捣安装：启动钢板桩振捣机，将钢板桩逐渐推入孔隧道中，直至达到设计要求的深度。

五、连接与固定1.钢板桩连接：将相邻的钢板桩通过焊接或螺栓连接在一起，形成钢板桩墙。

2.顶部横担安装：在桩墙顶部安装横担，用于固定桩墙并提供支撑。

3.固定桩墙：根据设计要求，使用钢筋混凝土或钢制承台固定桩墙，确保桩墙的稳定性和承载力。

六、质量检查与验收1.检查钢板桩墙：对钢板桩墙进行质量检查，检查其表面是否平整、连接是否牢固。

2.检查桩顶水平度：测量钢板桩墙顶部的水平度，确保符合设计要求。

3.桩身标志：在每根钢板桩上标志出所需的桩身信息，便于后续的施工和检查工作。

钢板桩的施工工艺及流程钢板桩是一种常用的基础工程材料，广泛应用于建筑、桥梁、码头等工程领域。

本文将介绍钢板桩的施工工艺及流程，帮助读者更好地了解并掌握相关知识。

一、工艺准备在进行钢板桩施工工艺之前，需要进行一系列的准备工作，包括设计方案的制定、施工方案的编制、施工设备和材料的准备等。

1. 设计方案制定在进行钢板桩施工之前，需要制定相应的设计方案。

设计方案应包括桩长、桩间距、桩身尺寸等具体参数，并结合工程实际情况进行调整。

2. 施工方案编制根据设计方案，施工方案应细化具体施工工艺及流程，包括施工设备的选择、桩身打击方法、安全措施等内容。

3. 施工设备和材料准备钢板桩施工所需的设备和材料有外斜撑、导向桩、打桩锤、剪切器等。

在施工前应确保这些设备和材料充足，并进行检查和维护。

二、施工工艺1. 打桩前准备（1）清理工作区域，确保施工现场整洁，移除任何障碍物。

（2）按照设计方案在地面上标出桩位，并进行精确测量。

（3）确定施工方法，根据具体情况选择静压、振动或冲击等桩身打击方式。

2. 安装导向桩（1）根据标定的桩位确定导向桩的位置，并进行固定。

（2）导向桩应垂直于地面，以确保钢板桩的正确位置。

3. 安装承重钢板桩（1）将钢板桩逐节安装在导向桩上。

（2）桩身的连接应牢固可靠，检查连接部位是否有松动或缺陷。

4. 桩身打击（1）根据施工方案选择合适的桩身打击方式。

（2）按照设计方案要求，逐节打入钢板桩直至到达设计桩深。

（3）打桩过程中，及时检查桩身垂直度和位置是否满足要求。

5. 修剪与锤击（1）根据需要，在桩顶和桩底修剪桩身，确保桩身平整。

（2）使用打桩锤对桩顶部分进行锤击，以增加桩顶的密实性。

6. 施工验收（1）施工完成后，应进行桩身的质量检查，检查桩身是否有变形或破损。

（2）检查桩身的垂直度和位置是否满足设计要求。

（3）进行必要的试验和检测，如桩身抗压强度测试等。

三、施工流程根据以上施工工艺，总结出钢板桩的施工流程如下：1. 工艺准备：制定设计方案、编制施工方案、准备施工设备和材料。

钢板桩施工方法（五篇）本文给大家提供了五篇钢板桩施工方法的文章，大家可根据自身项目情况进行参考。

第一篇一、材料选择。

采用拉森式（SP-Ⅳ）钢板桩。

二、钢板桩检验。

外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。

检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。

原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。

三、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。

吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。

吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。

钢板桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便，并按型号、规格、长度施工部位分别堆放，堆放的高度不宜超过2M。

四、施工工艺流程五、操做方法⑴、基线确定：施工员的在基坑边龙门架上定出轴线，留出以后施工需要的工作面，确定钢板桩施工位置。

⑵、定桩位。

按顺序标明钢板桩的具体桩位，洒灰线标明。

⑶、钢板桩施打。

采用单独打入法，即吊升第一支钢板桩，准确对准桩位，振动打入土中，使桩端透过砂层进入不透水的强（中）风化岩层。

吊第二支钢板桩，卡好企口，振动打入土中，如此重复操作，直至基坑钢板桩帷幕完成。

钢板桩施打时，由于钢板桩制作本身的误差、打桩时的偏差、施工条件的限制，使帷幕的实际长度无法保证按钢板桩标准宽度的整数倍，故此钢板桩帷幕最终封闭合拢有相当难度。

调整的办法，一般有采用异形钢板桩来闭合或通过调整帷幕轴线用标准桩实现闭合。

由于本工程钢板桩墙精度要求不高，故采用后一方法来实现转角的闭合，即在转角处两侧各以10根钢板桩的宽度来调整轴线实现闭合。

如出现部分钢板桩长度不足，可采用焊接接长，一般用鱼尾板焊接法。

接长时避免相邻两桩接头在同一深度，接头位置应错开1M以上，且宜间隔放置打桩。

⑷、围檩、拉杆、角撑为加强钢板桩墙的整体刚度，沿钢板桩墙全长设置围檩，围檩用槽钢或角钢组成，通过拉杆固定于原已打好的钢管锚杆上，拉杆由两根Φ25钢筋组成，焊接于钢管锚杆上。

钢板桩基坑支护施工工艺及方案1、钢板桩施打先用吊车将钢板桩吊至插桩点处进行插桩，每插入一块即套上桩帽轻轻锤击。

打桩机设防脱保护链条，防止钢板桩脱落。

在打桩过程中，为保证垂直，用两台经纬仪在两个方向加以控制。

钢板桩分多次打入，每次打入0.5～5.0m，。

打设第一、二块钢板的打入位置和方向要确保精度，每打入1m测量一次。

经专家评审，本工程钢板桩可根据需要选择不咬合施工。

钢板桩施工主要有以下要求：（1）拉森钢板桩用钢板桩机施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。

（2）钢板桩沉桩施工先试桩，试桩数量不小于10根。

（3）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。

（4）打桩前，在钢板桩的锁口内涂油脂，以方便咬合时打入拔出及提高防水效果。

（5）打桩完成后围挡顶部进行砖砌挡水墙或袋装砂施工，防止地表水汇入沟槽。

（6）在插打过程中随时测量监控每块桩的斜度不超过2%，平面位置偏差不大于50mm。

当偏斜过大不能用拉齐方法调正时，拔起重打。

（7）按照专项方案要求控制钢板桩嵌固深度；特别是工作井的四个角要使用转角钢板桩，若没有此类钢板桩，则使用旧轮胎或烂布塞缝等辅助措施密封。

（8）有闭水要求的钢板桩，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。

（9）在坚实的硬土层锤击数或砂砾层中打桩，桩的阻力过大，需在打桩前对地质情况作详细分析，充分研究贯人的可能性，在施工时可伴以高压冲水或振动法沉桩，不能用锤硬打。

2、钢板桩拔除基坑回填后，要拔除钢板桩，以便重复使用。

设计减少拔桩带土十分重要，目前主要采用灌水，灌砂措施。

（1）拔桩方法本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。

对拔桩后留下的桩孔，必须及时回填处理。

（2）拔桩时应注意事项1）拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。

钢板桩施工工艺流程钢板桩是一种在建筑工程中常用的地基处理方法，它在土壤中起到支撑和固定的作用。

以下是钢板桩的施工工艺流程：1. 前期准备- 根据设计要求，确定钢板桩的尺寸、布置和数量。

- 对施工现场进行勘察，了解土壤情况和地下管线分布等。

- 准备好所需的材料和设备，包括钢板桩、振动锤、施工机械等。

2. 施工准备- 在施工现场标出钢板桩的位置和布置方案。

- 将施工机械和设备就位，并进行必要的检查和试运行。

- 检查土壤情况并作出必要的处理，如清除杂物、加固土层等。

3. 桩位打底- 将振动锤安装在施工机械上，并调整好振动锤的参数。

- 将钢板桩通过振动锤嵌入土壤中，直至达到设计要求的桩位。

- 在桩位打底过程中，要注意控制振动锤的振动力和桩的下沉速度，以避免桩的变形或损坏。

4. 桩位纠直- 桩位打底后，使用液压顶顶桩机对桩位进行纠直。

- 通过顶顶桩机的调节，使钢桩达到设计规定的垂直度和偏差要求。

- 在纠直过程中，要根据实际情况进行适当的调整，保证桩的垂直度和整体的稳定性。

5. 桩基加固- 完成桩位纠直后，根据需要进行桩基加固工作。

- 加固方式可以采用混凝土灌注、钢筋混凝土嵌固等方法。

- 桩基加固工作的目的是增加桩的承载能力和稳定性，提高整体的抗震性能。

6. 施工记录和质量检查- 在施工过程中，要及时记录桩位的打入情况、纠直情况和加固工作的具体步骤。

- 完成施工后，进行质量检查，确保施工质量符合设计要求和相关规范。

以上是钢板桩的施工工艺流程，每个步骤都需要严格按照规范和设计要求进行操作。

在施工过程中，要注意安全、质量和环保等方面的要求，以确保施工效果和工程质量的稳定性和可靠性。

钢板桩施工工艺及方法钢板桩施工工艺及方法一、施工工艺钢板桩施工顺序:钢板桩打设→压密注浆→开挖基坑→集水井降水→圆木支撑→底板施工1、密打咬口钢板桩（1）钢板桩选用槽钢，用履带振动打桩机打桩。

（2）据现场的条件，选择一块平整、坚实的场地，按堆放的顺序、位置、与平面布置施工方便、便于吊运。

（3）施工定位为使钢板桩打设位置准确，在地平上根据控制轴线定出位置，放线标出插入位置、间距，打桩前必须设置有一定刚度施工围檩。

打桩时必须根据水准点控制标高。

（4）钢板桩施工方法1）根据定位安装导梁，导梁安装必须位置正确，固定牢固施工时不能走动和沉陷。

2）钢板装施工时采用单独打入法。

3）沉桩时，钢板桩不能倾斜、扭曲、凹凸不平，施工时要确保精度，垂直度应控制在1%；桩顶标高必须控制在±10mm；板桩轴线偏差控制在±10mm。

2、压密注浆根据地质报告揭示的地质和结合施工实际情况，在井四周沿井边布置二排压密注浆孔，呈梅花状布置，间距为1米，深度按设计文件。

同时为保证基底不下沉及发生涌土现象，在井底对土体进行压密注浆加固，压密注浆布置每米一个孔，呈梅花形布置，孔埋深离井底设计标高3米。

边压浆边上提，压浆压到离井底20cm。

3、开挖基坑根据管位轴线，定出钢板桩工作井位置，用石灰粉划出工作井位置，用1m3履带液压挖机装车，4t自卸车运到存土场地。

4、集水井降水基坑开挖应设置集水井，收集基坑内地下水，根据出水量设置抽水机设专人抽水。

5、围檩及支撑（1）钢板桩圆木支撑选用Φ25的圆木作为支撑间距2M。

（2）钢板桩支撑围檩做一道，采用30#C型槽钢沿基坑四周布置，设置于距基坑底2M处，焊接成一个整体。

（3）基坑边开挖，边支撑，做到随挖随撑。

（4）支撑施工必须根据挖土施工工序流程进行支撑施工。

（5）支撑拆除应根据结构施工顺序进行。

模板拆除，回填完毕后，才能拆除支撑。

6、铺设垫层及混凝土底板在铺筑垫层时，应确保井底内无积水、无流砂、无翻浆等现象。

钢板桩施工工艺钢板桩施工工艺1. 引言钢板桩施工工艺是一种常用的地基处理方法，适用于土壤较软、沉积层较深或存在含水层的工程项目。

本文将详细介绍钢板桩施工工艺的各个环节，包括前期准备、桩基施工、桩帽施工等。

2. 前期准备2.1 土壤勘测与分析在施工前，需要进行土壤勘测与分析，确定土壤的物理力学性质，包括土体的密实度、含水量、承载力等。

根据土壤分析结果，确定钢板桩的尺寸和数量。

2.2 施工方案设计根据土壤勘测结果，结合工程要求，设计施工方案。

包括桩的布置方式、桩的间距、桩的深度等，以及在施工过程中需要注意的事项。

2.3 材料准备在施工前，需要准备充足的钢板桩及其连接件，并进行质量检验。

确保材料的质量符合相关标准要求，并已经进行防腐处理。

3. 桩基施工3.1 现场布置在桩基施工前，需要在施工现场进行布置。

包括标定桩位、划定基坑范围、搭设安全围挡等。

同时需要对施工现场进行安全评估，并设立相关的安全提示标志。

3.2 桩位打底桩位打底是指在桩位上进行一定深度的土方开挖，以确保桩顶与地面齐平。

根据设计要求，进行土方开挖，并清理开挖土方，确保桩位清洁。

3.3 基坑开挖与支护根据设计要求，在桩位周围开挖基坑，并进行相应的土方支护。

支护方式可以采用钢板桩、橡胶水堪等。

确保基坑的稳定性和施工安全。

3.4 钢板桩沉井将钢板桩逐节沉井。

首先，将钢板桩安装在马蹄形的桩底板上，然后使用专用的沉井设备将钢板桩逐节沉入土壤中。

沉井过程中，需要注意控制沉井速度，防止桩体变形。

3.5 桩顶处理沉井完成后，需对桩顶进行处理。

可以采用锄平、铁板打击等方式使桩顶平整、与地面齐平，并进行精确调整。

4. 桩帽施工4.1 桩帽基底处理对桩帽基底进行清理，确保桩帽基底平整、无污物。

4.2 钢筋预埋在桩帽基底上进行钢筋预埋工作。

根据设计要求，确定钢筋的种类、数量和位置，并进行精确安装。

4.3 混凝土浇筑进行桩帽的混凝土浇筑工作。

根据设计要求，进行混凝土材料的搅拌、运输、浇筑等工作，并进行充分的振捣以提高混凝土的密实性和强度。

钢板桩施工工艺及方法钢板桩是一种常用于土木工程中的基础支护材料，其在建筑、桥梁和水利工程中起着重要的作用。

钢板桩具有耐久、稳定和高强度的特点，能够承受较大的荷载并抵御土壤侧压力。

本文将介绍钢板桩施工的工艺和方法，旨在提供一些基本的指导和建议。

一、施工前的准备工作在进行钢板桩施工之前，需要进行一系列的准备工作。

首先，需要根据工程的特点和要求，确定钢板桩的尺寸和类型。

同时，需对施工现场进行勘测，了解地质状况、土壤性质和地下水位等情况。

这些信息将有助于设计合理的施工方案。

在施工前，还需要制定详细的施工计划。

施工计划应包括桩的数量、深度和布置方式，施工过程中所需的材料和设备，以及各个施工阶段的时间安排。

二、桩的安装方法钢板桩的安装方法有多种，常见的包括振动法、推击法和水压法。

1. 振动法振动法是最常见的钢板桩安装方法之一。

它利用振动器将钢板桩振入地下，直至达到设计深度。

在振入过程中，需注意桩的垂直度和位置控制。

振动法适用于较软土壤和砂土地层。

2. 推击法推击法是利用打桩机将钢板桩推入地下。

推击法适用于较硬的土壤和岩石地层。

在推击过程中，需注意控制推击力和保持桩的垂直度。

3. 水压法水压法是利用高压水流冲刷土层，将钢板桩安装到设计深度。

水压法适用于较软的土壤和淤泥地层。

在水压法施工中，需注意控制水流的方向和压力，以及维持桩的垂直度。

三、桩的连接和支护钢板桩通常需要进行连接和支护，以形成连续的墙体结构。

常见的连接方法包括搭接连接、螺栓连接和焊接连接。

连接过程中，需确保连接的牢固性和密封性。

为了提高钢板桩的整体稳定性，通常需要进行支护措施。

常见的支护方法包括加固土工、混凝土背填和锚固支护。

支护措施的选择应根据具体情况进行合理的设计和施工。

四、质量控制和安全注意事项在钢板桩施工过程中，质量控制和安全是至关重要的。

施工现场应设立安全警示标志，确保作业人员的安全。

施工过程中，应进行实时监测和记录，以确保施工质量的合格。

钢板桩施工工艺方法1. 前期准备在进行钢板桩施工之前，需要进行以下的前期准备工作：- 地质勘察：对施工地点进行地质勘察，了解地质情况和地下水位，以确定施工方式和桩基设计方案。

- 设备准备：准备好钢板桩施工所需的机械设备，例如振动锤、起重机等。

- 施工图纸：根据桩基设计方案，制定施工图纸，明确桩的位置和深度。

2. 施工过程钢板桩施工主要包括以下几个步骤：2.1 桩位标定按照施工图纸上的要求，在地面上标定桩位，确定桩的位置和方向。

2.2 桩孔开挖使用挖掘机或挖孔机器进行桩孔开挖，按照设计要求的直径和深度进行开挖。

2.3 钢板桩安装将钢板桩由起重机装入桩孔中，保证钢板桩的垂直度和位置准确。

2.4 振动锤沉桩使用振动锤对钢板桩进行沉桩，通过振动锤的冲击力将钢板桩逐渐沉入地下，直至到达设计要求的深度。

2.5 桩头处理对桩顶进行修整处理，保证桩顶的平整度和垂直度。

2.6 后续工程完成钢板桩的施工后，根据需要进行后续工程，例如预应力锚杆施工、桩顶梁浇筑等。

3. 工艺要点在进行钢板桩施工时，需要注意以下几个工艺要点：- 施工过程中，应严格按照施工图纸要求进行操作，确保施工质量。

- 进行桩孔开挖时，应注意地下管线和其他障碍物的位置，避免损坏。

- 振动锤沉桩过程中，需控制沉桩速度，避免产生过大的振动影响周围环境。

- 桩顶的修整要求平整度高，以确保后续工程的施工质量。

4. 安全注意事项在进行钢板桩施工时，必须严格遵守以下安全注意事项：- 施工人员必须佩戴符合要求的个人防护装备，包括安全帽、安全鞋等。

- 施工现场必须设置明显的警示标志，提醒人员注意施工区域。

- 振动锤操作人员应经过专业培训，具备操作技能，并保证设备安全使用。

- 在施工过程中，应严禁在桩孔边缘站立或操作，以避免意外事故发生。

以上是钢板桩施工的工艺方法，希望能对您有所帮助。

如有任何问题，请随时与我们联系。

钢板桩施工工艺流程钢板桩作为一种常见的基础支护结构，在土木工程中有着广泛的应用。

其施工工艺流程对于工程质量和进度具有重要的影响。

下面将详细介绍钢板桩施工的工艺流程。

1. 前期准备。

在进行钢板桩施工前，首先需要进行前期准备工作。

包括确定施工方案、编制施工组织设计、准备施工图纸和技术资料、采购所需材料和设备、组织施工人员进行技术交底和安全教育等工作。

只有做好充分的前期准备工作，才能保证后续施工工作的顺利进行。

2. 施工现场布置。

施工现场布置是钢板桩施工的重要环节。

在施工现场布置阶段，需要根据施工图纸确定桩位和桩号，合理布置施工场地，确保施工设备和材料的就位，同时要做好施工现场的安全防护工作，确保施工过程中的安全。

3. 钢板桩的安装。

钢板桩的安装是钢板桩施工的核心环节。

在进行钢板桩安装时，首先需要对桩位进行标定和测量，确定桩位的准确位置。

然后进行桩机的安装和调试工作，根据设计要求进行桩机的定位和调整，确保桩机的稳定性和工作效率。

接下来是进行钢板桩的安装，根据设计要求采用振动沉桩或者打桩的方式进行桩的安装，确保桩的垂直度和稳固性。

4. 钢板桩的连接。

在钢板桩施工中，钢板桩的连接是至关重要的一步。

连接的质量直接影响着整体桩墙的稳定性和承载能力。

在进行钢板桩连接时，需要对桩头进行清理和修整，确保桩头的平整和无损伤。

然后采用钢板桩连接件进行连接，根据设计要求进行连接件的安装和调整，确保连接的牢固和稳定。

5. 钢板桩的验收。

钢板桩施工完成后，需要进行验收工作。

验收的内容包括桩的垂直度、连接件的牢固性、桩墙的整体稳定性等。

只有通过严格的验收工作，才能确保钢板桩施工的质量和安全。

通过以上工艺流程的介绍，相信大家对钢板桩施工工艺流程有了更加全面和深入的了解。

在实际施工中，还需要根据具体工程的要求和实际情况进行合理调整和安排，确保施工工艺流程的顺利进行，保证工程质量和安全。

钢板桩施工工艺流程
钢板桩施工工艺流程是指在钢板桩施工过程中需要按照一定的工艺流程进行施工。

下面将为大家详细介绍钢板桩施工工艺流程。

1. 设计方案确认：根据设计方案和要求，确认施工使用的钢板桩的规格、长度和数量，并进行材料验收。

2. 现场勘测：施工前对施工地进行勘测，确定桩位的位置、高程和线位，并进行土质的取样和试验。

3. 基础处理：对桩位于施工区进行基础处理，包括清理、拆除、挡土板支撑等。

4. 钢板桩振动成桩：根据设计要求，使用挖掘机将钢板桩按照一定的顺序振动成桩，需要注意的是振动桩的振动幅度和频率。

5. 钢板桩击入成桩：在振动成桩后，使用打桩机将钢板桩进行击打，直至达到设计要求的深度。

6. 钢板桩连续成桩：多个钢板桩连续成桩时，需要注意桩与桩之间的位置和连接方式。

可以使用连接板、连接钢筋等方式进行连接。

7. 钢板桩纵向调整：根据设计要求，使用调整器对钢板桩进行纵向调整，确保桩的垂直度和位置的准确性。

8. 钢板桩横向调整：在连续成桩后，根据设计要求和实际情况，使用调整器对钢板桩进行横向调整，保证桩之间的间距和垂直度。

9. 钢板桩抗浮处理：钢板桩施工完成后，进行抗浮处理，使用沉桩或背填土等方式，防止桩的浮起。

10. 工程验收：施工完成后，进行工程的验收，包括对桩的质量、强度和施工要求的检查。

以上就是钢板桩施工的工艺流程，通过按照以上流程顺序进行施工，可以确保桩的施工质量和工期的控制。

在实际施工中，还需要考虑到各个不同的情况，根据具体情况进行相应的调整和处理。

同时，也需要合理安排施工人员和设备，提高工作效率和施工质量。
