弱电工程路由器工作原理和技术讲义

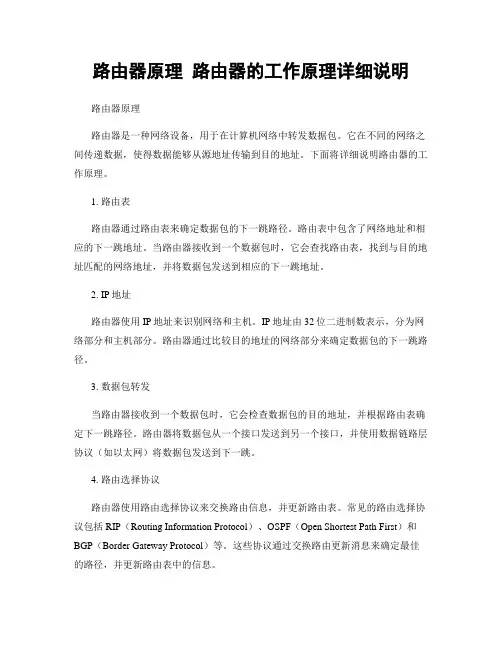

路由器原理路由器的工作原理详细说明路由器原理路由器是一种网络设备，用于在计算机网络中转发数据包。

它在不同的网络之间传递数据，使得数据能够从源地址传输到目的地址。

下面将详细说明路由器的工作原理。

1. 路由表路由器通过路由表来确定数据包的下一跳路径。

路由表中包含了网络地址和相应的下一跳地址。

当路由器接收到一个数据包时，它会查找路由表，找到与目的地址匹配的网络地址，并将数据包发送到相应的下一跳地址。

2. IP地址路由器使用IP地址来识别网络和主机。

IP地址由32位二进制数表示，分为网络部分和主机部分。

路由器通过比较目的地址的网络部分来确定数据包的下一跳路径。

3. 数据包转发当路由器接收到一个数据包时，它会检查数据包的目的地址，并根据路由表确定下一跳路径。

路由器将数据包从一个接口发送到另一个接口，并使用数据链路层协议（如以太网）将数据包发送到下一跳。

4. 路由选择协议路由器使用路由选择协议来交换路由信息，并更新路由表。

常见的路由选择协议包括RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）和BGP（Border Gateway Protocol）等。

这些协议通过交换路由更新消息来确定最佳的路径，并更新路由表中的信息。

5. NAT（网络地址转换）路由器还可以使用NAT来转换私有IP地址和公共IP地址之间的映射关系。

这样可以使得多个设备共享一个公共IP地址，提高网络的安全性和灵活性。

6. 防火墙功能许多路由器还具有防火墙功能，用于保护网络免受未经授权的访问和网络攻击。

防火墙可以过滤和阻止不安全的数据包，确保网络的安全性。

7. QoS（服务质量）路由器还可以使用QoS来管理网络流量，提供不同的服务质量。

QoS可以根据数据包的优先级和流量类型来分配带宽，确保关键应用程序的性能和可靠性。

总结：路由器是一种关键的网络设备，用于在计算机网络中转发数据包。

路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明一、引言在网络通信中，路由器是一种用于转发数据包的设备，它能够将数据包从源地址转发到目标地址。

本文将详细介绍路由器的工作原理，包括数据包转发、路由选择算法、路由表管理等方面。

二、路由器的基本功能1. 数据包转发：路由器通过接收数据包的源和目标IP地址，根据路由表中的信息，将数据包转发到下一跳的目标地址。

2. 路由选择：路由器根据网络拓扑和路由协议，选择最佳的路径将数据包转发到目标地址。

3. 路由表管理：路由器维护一张路由表，其中包含了网络地址和对应的下一跳地址，用于决定数据包的转发路径。

4. 数据包过滤：路由器可以根据预设的规则，对数据包进行过滤和阻止，提高网络的安全性。

三、路由器的工作原理1. 数据包转发过程：当路由器接收到一个数据包时，会首先检查数据包的目标IP地址。

然后，路由器会根据自己的路由表，查找与目标IP地址匹配的路由项。

如果找到匹配的路由项，路由器会将数据包发送到路由表中指定的下一跳地址。

如果找不到匹配的路由项，路由器会将数据包丢弃或发送到默认路由。

2. 路由选择算法：路由选择算法决定了路由器选择哪条路径来转发数据包。

常见的路由选择算法有以下几种：- 静态路由：管理员手动配置路由表，指定数据包的转发路径。

- 动态路由：路由器通过路由协议与相邻路由器交换网络信息，根据收到的信息更新路由表，选择最佳的路径转发数据包。

- 距离矢量路由算法：路由器根据到达目标网络的距离选择最佳路径。

- 链路状态路由算法：路由器根据网络链路的状态信息选择最佳路径。

3. 路由表管理：路由器的路由表包含了网络地址和对应的下一跳地址。

路由表的更新可以通过手动配置或者动态路由协议来实现。

当路由器接收到路由更新信息时，会根据一定的策略更新路由表，例如使用跳数、带宽等作为选择路径的依据。

4. 数据包过滤：路由器可以根据预设的规则对数据包进行过滤和阻止。

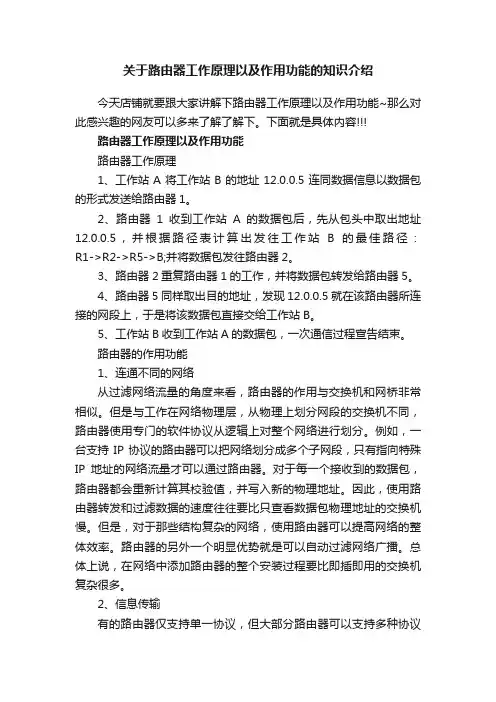

关于路由器工作原理以及作用功能的知识介绍今天店铺就要跟大家讲解下路由器工作原理以及作用功能~那么对此感兴趣的网友可以多来了解了解下。

下面就是具体内容路由器工作原理以及作用功能路由器工作原理1、工作站A将工作站B的地址12.0.0.5连同数据信息以数据包的形式发送给路由器1。

2、路由器1收到工作站A的数据包后，先从包头中取出地址12.0.0.5，并根据路径表计算出发往工作站B的最佳路径：R1->R2->R5->B;并将数据包发往路由器2。

3、路由器2重复路由器1的工作，并将数据包转发给路由器5。

4、路由器5同样取出目的地址，发现12.0.0.5就在该路由器所连接的网段上，于是将该数据包直接交给工作站B。

5、工作站B收到工作站A的数据包，一次通信过程宣告结束。

路由器的作用功能1、连通不同的网络从过滤网络流量的角度来看，路由器的作用与交换机和网桥非常相似。

但是与工作在网络物理层，从物理上划分网段的交换机不同，路由器使用专门的软件协议从逻辑上对整个网络进行划分。

例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器。

对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。

因此，使用路由器转发和过滤数据的速度往往要比只查看数据包物理地址的交换机慢。

但是，对于那些结构复杂的网络，使用路由器可以提高网络的整体效率。

路由器的另外一个明显优势就是可以自动过滤网络广播。

总体上说，在网络中添加路由器的整个安装过程要比即插即用的交换机复杂很多。

2、信息传输有的路由器仅支持单一协议，但大部分路由器可以支持多种协议的传输，即多协议路由器。

由于每一种协议都有自己的规则，要在一个路由器中完成多种协议的算法，势必会降低路由器的性能。

路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径，并将该数据有效地传送到目的站点。

由此可见，选择最佳路径的策略即路由算法是路由器的关键所在。

路由器及其工作原理路由器是一种网络设备，它能够将来自互联网的数据包转发到不同的目标设备。

它是构建局域网的重要组成部分，能够提供互联网连接和网络安全功能。

现在让我们来详细了解路由器的工作原理。

一、路由器的工作原理1.数据包的传输方式当数据包从发送者发送出来后，它会通过网络传输到路由器。

路由器根据数据包的目标IP地址，查找路由表中的信息，以确定数据包应该被转发到哪个接口。

路由器上的路由表保存着不同目标网络的信息，包括目标IP地址和下一跳路由器的地址。

2.数据包的转发一旦路由器确定了数据包应该转发到哪个接口，它就会将数据包从一个接口转移到另一个接口。

路由器使用自己的转发表来决定数据包的下一跳，然后将数据包发送到该接口。

3.网络协议路由器使用网络协议来交换路由信息和转发数据包。

路由器支持多种协议，其中最常见的是Internet协议（IP协议），它是互联网数据传输的基本协议。

4.路由表的更新路由器的路由表需要定期更新以确保所有目标网络的路由信息都是最新的。

路由表可以通过静态路由或动态路由来更新。

静态路由是管理员手动配置的，而动态路由是通过路由器之间的交互学习和更新的。

5.网络地址转换（NAT）网络地址转换是路由器提供的一种功能，它允许多个设备共享一个公共IP地址。

当数据包从内部网络发送到互联网时，NAT会将源IP地址替换为路由器的公共IP地址，并为传入的数据包维护转发表以确保数据包正确到达目标设备。

二、路由器的重要性1.互联网连接路由器是连接局域网和互联网的关键设备。

它将来自互联网的数据包转发到正确的目标设备，同时将局域网内的数据包转发到互联网。

2.网络安全路由器可以通过网络地址转换和防火墙功能提供网络安全保护。

网络地址转换可以隐藏内部网络的真实IP地址，提高网络的安全性。

防火墙功能可以监控和过滤网络流量，防止未经授权的访问和攻击。

3.负载均衡当局域网中有多个设备同时访问互联网时，路由器可以通过负载均衡功能来平衡网络流量，以避免一些设备过载而影响网络性能。

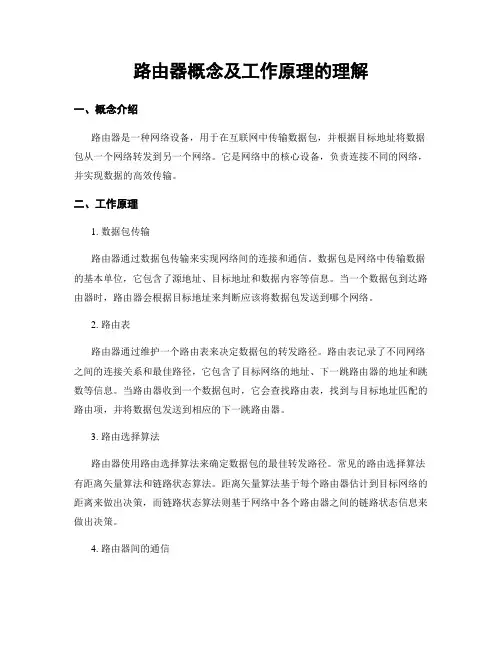

路由器概念及工作原理的理解一、概念介绍路由器是一种网络设备，用于在互联网中传输数据包，并根据目标地址将数据包从一个网络转发到另一个网络。

它是网络中的核心设备，负责连接不同的网络，并实现数据的高效传输。

二、工作原理1. 数据包传输路由器通过数据包传输来实现网络间的连接和通信。

数据包是网络中传输数据的基本单位，它包含了源地址、目标地址和数据内容等信息。

当一个数据包到达路由器时，路由器会根据目标地址来判断应该将数据包发送到哪个网络。

2. 路由表路由器通过维护一个路由表来决定数据包的转发路径。

路由表记录了不同网络之间的连接关系和最佳路径，它包含了目标网络的地址、下一跳路由器的地址和跳数等信息。

当路由器收到一个数据包时，它会查找路由表，找到与目标地址匹配的路由项，并将数据包发送到相应的下一跳路由器。

3. 路由选择算法路由器使用路由选择算法来确定数据包的最佳转发路径。

常见的路由选择算法有距离矢量算法和链路状态算法。

距离矢量算法基于每个路由器估计到目标网络的距离来做出决策，而链路状态算法则基于网络中各个路由器之间的链路状态信息来做出决策。

4. 路由器间的通信路由器之间通过路由协议来交换路由信息，以更新各自的路由表。

常见的路由协议有RIP、OSPF和BGP等。

路由器通过与相邻路由器交换路由信息，了解网络拓扑和路径信息，并根据这些信息更新自己的路由表。

5. 路由器的端口路由器具有多个端口，每个端口连接到一个网络。

端口可以是以太网接口、无线接口或串口等。

每个端口都有一个IP地址，用于标识路由器在网络中的位置。

路由器通过不同的端口与不同的网络相连，实现网络之间的通信和数据转发。

6. 路由器的转发和过滤路由器可以根据数据包的源地址、目标地址、协议类型等信息来进行转发和过滤。

它可以根据规则表决定是否接受或拒绝某个数据包，并可以根据需要对数据包进行修改和重组。

7. 路由器的安全性路由器在网络中扮演着重要的角色，因此安全性非常重要。

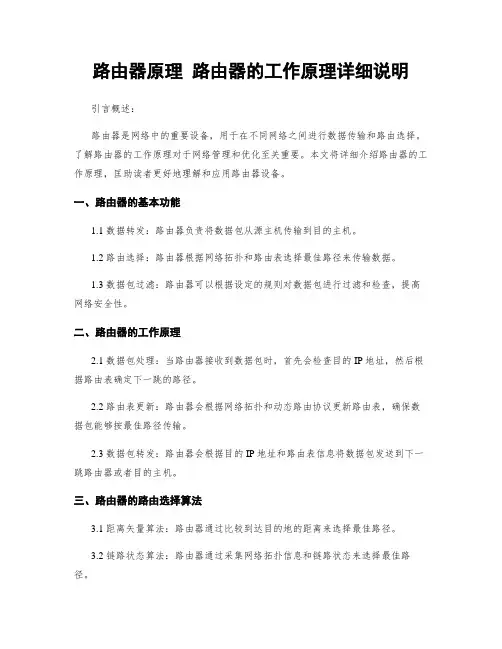

路由器原理路由器的工作原理详细说明引言概述：路由器是网络中的重要设备，用于在不同网络之间进行数据传输和路由选择。

了解路由器的工作原理对于网络管理和优化至关重要。

本文将详细介绍路由器的工作原理，匡助读者更好地理解和应用路由器设备。

一、路由器的基本功能1.1 数据转发：路由器负责将数据包从源主机传输到目的主机。

1.2 路由选择：路由器根据网络拓扑和路由表选择最佳路径来传输数据。

1.3 数据包过滤：路由器可以根据设定的规则对数据包进行过滤和检查，提高网络安全性。

二、路由器的工作原理2.1 数据包处理：当路由器接收到数据包时，首先会检查目的IP地址，然后根据路由表确定下一跳的路径。

2.2 路由表更新：路由器会根据网络拓扑和动态路由协议更新路由表，确保数据包能够按最佳路径传输。

2.3 数据包转发：路由器会根据目的IP地址和路由表信息将数据包发送到下一跳路由器或者目的主机。

三、路由器的路由选择算法3.1 距离矢量算法：路由器通过比较到达目的地的距离来选择最佳路径。

3.2 链路状态算法：路由器通过采集网络拓扑信息和链路状态来选择最佳路径。

3.3 路由表更新：路由器会周期性地更新路由表，以适应网络拓扑的变化。

四、路由器的网络层协议支持4.1 IP协议：路由器支持IP协议，用于在网络层传输数据包。

4.2 ICMP协议：路由器支持ICMP协议，用于网络诊断和错误报告。

4.3 ARP协议：路由器支持ARP协议，用于解析IP地址和MAC地址的映射关系。

五、路由器的性能优化5.1 负载均衡：路由器可以通过负载均衡算法来平衡流量，提高网络性能。

5.2 缓存优化：路由器可以通过缓存技术来加速数据包的转发和处理。

5.3 安全加固：路由器需要及时更新固件和配置安全策略，保护网络免受攻击。

结论：路由器作为网络设备的核心之一，承担着数据传输和路由选择的重要任务。

了解路由器的工作原理对于网络管理员和工程师至关重要，可以匡助他们更好地管理和优化网络。

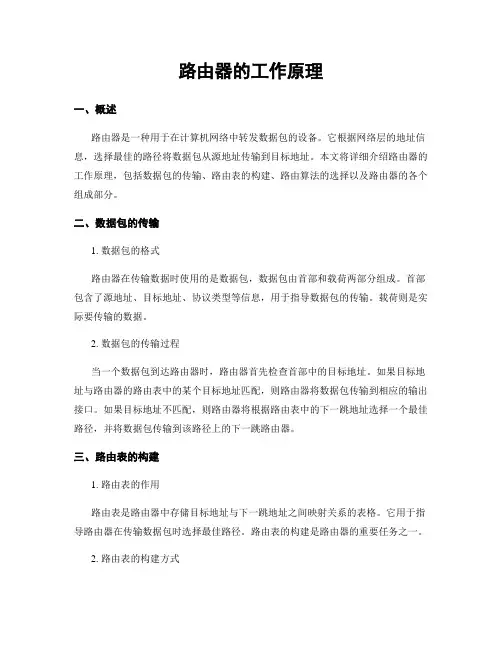

路由器的工作原理一、概述路由器是一种用于在计算机网络中转发数据包的设备。

它根据网络层的地址信息，选择最佳的路径将数据包从源地址传输到目标地址。

本文将详细介绍路由器的工作原理，包括数据包的传输、路由表的构建、路由算法的选择以及路由器的各个组成部分。

二、数据包的传输1. 数据包的格式路由器在传输数据时使用的是数据包，数据包由首部和载荷两部分组成。

首部包含了源地址、目标地址、协议类型等信息，用于指导数据包的传输。

载荷则是实际要传输的数据。

2. 数据包的传输过程当一个数据包到达路由器时，路由器首先检查首部中的目标地址。

如果目标地址与路由器的路由表中的某个目标地址匹配，则路由器将数据包传输到相应的输出接口。

如果目标地址不匹配，则路由器将根据路由表中的下一跳地址选择一个最佳路径，并将数据包传输到该路径上的下一跳路由器。

三、路由表的构建1. 路由表的作用路由表是路由器中存储目标地址与下一跳地址之间映射关系的表格。

它用于指导路由器在传输数据包时选择最佳路径。

路由表的构建是路由器的重要任务之一。

2. 路由表的构建方式路由表可以通过手动配置或自动学习的方式进行构建。

手动配置是指管理员手动输入目标地址与下一跳地址的映射关系。

自动学习则是指路由器通过与相邻路由器交换路由信息，自动学习到目标地址与下一跳地址的映射关系。

3. 路由表的更新路由表需要根据网络拓扑的变化进行更新。

当网络中的路由器发生故障或链路发生变化时，路由器会通过路由协议向相邻路由器发送更新信息，从而更新路由表中的映射关系。

四、路由算法的选择路由算法是用于选择最佳路径的算法，不同的路由算法适用于不同的网络环境和需求。

常见的路由算法包括距离矢量路由算法和链路状态路由算法。

1. 距离矢量路由算法距离矢量路由算法是一种基于距离的路由算法，它根据每个路由器到目标地址的距离选择最佳路径。

常见的距离矢量路由算法有RIP（Routing Information Protocol）和IGRP（Interior Gateway Routing Protocol）。

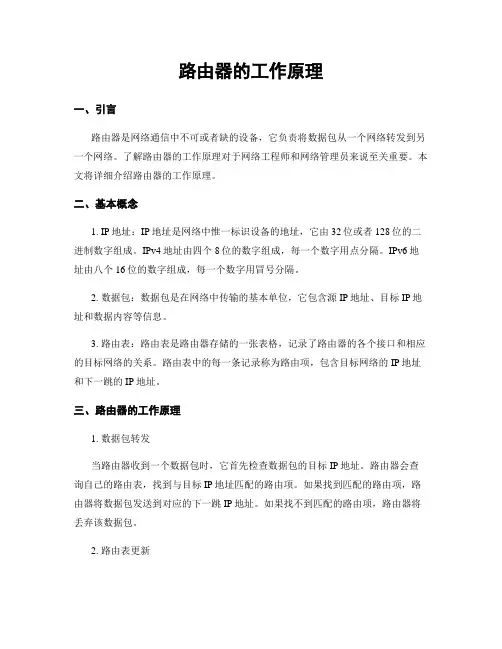

路由器的工作原理一、引言路由器是网络通信中不可或者缺的设备，它负责将数据包从一个网络转发到另一个网络。

了解路由器的工作原理对于网络工程师和网络管理员来说至关重要。

本文将详细介绍路由器的工作原理。

二、基本概念1. IP地址：IP地址是网络中惟一标识设备的地址，它由32位或者128位的二进制数字组成。

IPv4地址由四个8位的数字组成，每一个数字用点分隔。

IPv6地址由八个16位的数字组成，每一个数字用冒号分隔。

2. 数据包：数据包是在网络中传输的基本单位，它包含源IP地址、目标IP地址和数据内容等信息。

3. 路由表：路由表是路由器存储的一张表格，记录了路由器的各个接口和相应的目标网络的关系。

路由表中的每一条记录称为路由项，包含目标网络的IP地址和下一跳的IP地址。

三、路由器的工作原理1. 数据包转发当路由器收到一个数据包时，它首先检查数据包的目标IP地址。

路由器会查询自己的路由表，找到与目标IP地址匹配的路由项。

如果找到匹配的路由项，路由器将数据包发送到对应的下一跳IP地址。

如果找不到匹配的路由项，路由器将丢弃该数据包。

2. 路由表更新路由表需要及时更新，以反映网络拓扑的变化。

路由器可以通过两种方式更新路由表：静态路由和动态路由。

- 静态路由：管理员手动配置路由表的路由项。

这种方式适合于小型网络，但在大型网络中不太实用，因为管理员需要手动维护大量的路由项。

- 动态路由：路由器可以通过与其他路由器交换路由信息来动态更新路由表。

常用的动态路由协议有RIP、OSPF和BGP等。

动态路由可以自动适应网络拓扑的变化，提高网络的可靠性和灵便性。

3. 网络地址转换（NAT）网络地址转换是一种常见的路由器功能，它允许多个设备共享一个公共IP地址。

当内部设备发送数据包到外部网络时，路由器会将源IP地址替换为自己的公共IP地址，并在路由表中记录这个映射关系。

当外部网络返回数据包时，路由器会根据映射关系将数据包转发给正确的内部设备。

路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明路由器是一种常见的网络设备，用于将数据包从源地址传输到目标地址。

它在计算机网络中起到了重要的作用。

本文将详细介绍路由器的工作原理，包括数据传输过程、路由表的建立和更新、路由器的分类以及路由器的性能优化等方面。

一、数据传输过程路由器的主要任务是将数据包从源地址传输到目标地址。

数据包是网络中传输的基本单位，它包含了源地址、目标地址和数据内容等信息。

当数据包从源主机发送出来后，它首先会经过源主机的网卡，然后通过网线传输到路由器的入口端口。

在路由器的入口端口，数据包会经过物理层和数据链路层的处理，包括数据的解封装和错误检测等。

接下来，数据包会进入路由器的网络层。

在网络层，路由器会根据数据包的目标地址查找路由表，确定数据包的下一跳路径。

路由表是路由器存储的一张表格，记录了目标地址和下一跳路径之间的对应关系。

路由表的建立和更新是路由器的核心功能之一，后面将会详细介绍。

确定了数据包的下一跳路径后，路由器会将数据包发送到相应的出口端口。

在出口端口，数据包会再次经过物理层和数据链路层的处理，然后通过网线传输到下一个路由器或者目标主机。

整个数据传输过程中，路由器起到了数据包的转发和路由选择的作用。

二、路由表的建立和更新路由表是路由器存储的一张表格，记录了目标地址和下一跳路径之间的对应关系。

路由表的建立和更新是路由器的核心功能之一。

路由表的建立可以通过静态路由和动态路由两种方式实现。

静态路由是由网络管理员手动配置的，它的优点是简单可靠，适合于小型网络。

管理员需要手动输入目标地址和下一跳路径的对应关系，然后将路由表保存到路由器中。

静态路由的缺点是维护难点，当网络拓扑发生变化时，管理员需要手动更新路由表。

动态路由是通过路由协议自动建立和更新的，它的优点是灵便自动，适合于大型网络。

常见的动态路由协议有RIP、OSPF和BGP等。

这些协议通过交换路由信息，自动更新路由表。

路由器工作原理和技术路由器是一种网络设备，它负责将数据包从源地址传输到目的地址。

它的工作原理是根据源地址和目的地址将数据包从一个网络转发到另一个网络。

在转发数据包的过程中，路由器还可以使用一系列技术来提高路由性能和网络安全性。

首先，我们来看一下路由器的基本工作原理。

当一个设备发送数据包时，数据包会包含源地址和目的地址。

路由器通过检查数据包的目的地址，确定它需要被转发到哪个网络。

路由器可以使用路由表来确定数据包的下一跳路由器。

路由表是一个存储着网络地址和相应下一跳路由器的映射关系的数据库。

当路由器接收到一个数据包时，它会检查目的地址，并在路由表中查找与该地址匹配的下一跳路由器。

之后，路由器会将数据包发送到下一跳路由器，直到数据包到达其最终目的地。

这个过程被称为数据包的路由和转发。

路由器可以使用多种技术来提高其性能和网络安全性。

下面是一些常见的路由器技术：1. 路由协议：路由器使用各种路由协议来交换路由信息并构建路由表。

常见的路由协议包括RIP（Routing Information Protocol）、OSPF （Open Shortest Path First）和BGP（Border Gateway Protocol）等。

这些协议确定了路由器之间交换路由信息的方式和规则。

2. NAT（Network Address Translation）：NAT是一种将私有IP地址转换为公共IP地址的技术。

当内部网络上的设备需要与外部网络通信时，NAT会将其源IP地址转换为一个公共IP地址，以保护内部网络的隐私和安全性。

3. ACL（Access Control List）：ACL是一种用于控制访问网络资源的技术。

它允许管理员配置一系列规则，以决定哪些数据包可以通过路由器，哪些数据包应该被阻止。

ACL可以用于实现网络的安全策略，例如防火墙和访问限制。

4. Quality of Service（QoS）：QoS是一种管理网络资源的技术。

路由器工作原理与技术路由器工作原理与技术一、引言路由器是计算机网络中起着重要作用的设备。

它能够实现数据包转发、拆分、聚合等功能，使得数据能够在网络中快速、准确地传输。

本文将深入探讨路由器的工作原理和相关技术。

二、路由器的基本概念1. 路由器的定义：路由器是一种在不同网络之间转发数据包的网络设备。

它具备转发数据包的能力，并且能够根据网络协议中的规定，选择最优路径将数据包发送到目的地。

2. 路由器的组成部分：a. 中央处理器（CPU）：负责处理路由器的控制功能，包括路由表的维护、转发决策等。

b. 存储器：用于存储路由表、缓存数据包等。

c. 网络接口：用于连接路由器与其他网络设备，如交换机、主机等。

d. 转发引擎：实现数据包的转发功能，包括数据包的解包、查找转发表、封装等。

三、路由器的工作原理1. 数据包转发过程：a. 接收数据包：路由器通过网络接口接收数据包。

b. 解析数据包：路由器解析数据包的首部信息，识别源地址和目的地址。

c. 查找转发表：根据目的地址查找转发表，确定下一跳的路径。

d. 转发数据包：路由器将数据包发送到下一跳的路径上。

e. 更新转发表：路由器根据网络状况等信息，定期更新转发表，保证最优路径的选择。

2. 路由算法：a. 静态路由算法：路由器根据管理员手动配置的路由表进行转发决策。

b. 动态路由算法：路由器通过与相邻路由器交换信息，动态地更新路由表，实现自动化路由选择。

3. 路由器的转发方式：a. 逐跳转发：路由器将数据包逐跳转发，每一跳都进行转发决策。

b. 直接交付：路由器在接收数据包时，已经知道下一跳的路径，直接将数据包发送至目的地。

四、路由器的技术应用1. 内网路由器：用于连接内网与外网，实现内网用户访问互联网的功能。

2. 边界路由器：用于连接两个不同网络域的路由器，如公司内部网络与互联网之间的路由器。

3. 核心路由器：用于承载大量数据流量的路由器，连接多个子网或不同网络运营商之间的路由器。
