高强混凝土的配合比设计

高强混凝土配合比设计标准高强混凝土配合比设计标准一、引言高强混凝土是指抗压强度大于50MPa的混凝土。

由于具有较高的抗压强度、较低的收缩率和较好的耐久性等优点，被广泛应用于桥梁、高层建筑、水利工程等领域。

高强混凝土的配合比设计是其成功应用的关键之一。

本文旨在对高强混凝土配合比设计标准进行全面、详细、具体的介绍。

二、高强混凝土的特点高强混凝土相较于普通混凝土具有以下特点：1. 抗压强度高：高强混凝土的抗压强度一般在50MPa以上，甚至可以达到100MPa以上。

2. 抗拉强度高：高强混凝土的抗拉强度较高，抗裂性能好。

3. 收缩率低：高强混凝土的收缩率较低，有利于减少混凝土的开裂。

4. 耐久性好：高强混凝土具有较好的耐久性，能够在恶劣环境下长期使用。

三、高强混凝土配合比设计标准高强混凝土配合比设计标准主要包括三个方面：材料的选择、混凝土配合比设计、混凝土的养护。

1. 材料的选择高强混凝土的材料选择需要具备以下条件：1.1 水泥：选用高强度水泥，其初凝时间和终凝时间应符合要求。

水泥的用量应根据配合比计算确定。

1.2 砂：砂的质量应符合标准，掺杂物的含量应控制在规定范围内。

1.3 石子：石子的质量应符合标准，其粒径应按照配合比确定。

1.4 水：水的质量应符合标准，不得含有有害物质。

1.5 外加剂：外加剂的用量应根据配合比计算确定，应符合国家标准。

2. 混凝土配合比设计高强混凝土的配合比设计需要考虑以下因素：2.1 抗压强度：高强混凝土的抗压强度应根据工程需求确定，一般应大于50MPa。

2.2 水灰比：水灰比应根据混凝土的抗压强度、工作性能和耐久性等要求确定。

一般来说，水灰比应在0.25-0.35之间。

2.3 砂率：砂率应根据混凝土的抗压强度、工作性能和耐久性等要求确定。

一般来说，砂率应在35%-45%之间。

2.4 石子粒径：石子的粒径应根据混凝土的抗压强度和工作性能要求确定。

一般来说，石子的粒径应在5-25mm之间。

高强(C60)混凝土配合比设计方法[1]基本特点：1）每立方米混凝土胶凝材料质量480±20kg；2）水泥用量不低于42.5级，每立方米水泥质量不超过400kg；3）砂率0.38~0.40，砂率尽量选小些，以降低粘度；4）使用掺合料取代部分水泥，宜矿渣（10%~20%）与粉煤灰（10%~15%）复掺；5）优先选用聚羧酸减水剂，并复配有相容性良好缓凝剂与消泡剂；6）粗骨料粒径不应大于31.5mm，如果强度等级大于C60，其最大粒径不应大于25mm；7）粗骨料的针片状含量不宜大于5.0%；8）粗骨料的含泥量不应大于0.5%，泥块含量不宜大于0.2%；9）细骨料的细度模数宜大于2.6；10）细骨料含泥量不应大于2.0%，泥块含量不应大于0.5%。

3 基本规定3.0.1混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。

混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。

3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。

3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。

3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。

表3.0.4 混凝土的最小胶凝材料用量3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。

钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。

表3.0.5-1钢筋混凝土中矿物掺合料最大掺量注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。

目前国内一般把强度等级不低于C60的混凝土称为高强度混凝土。

它是用强度不低于42.5级的水泥和优质骨料掺配，并以较低的水灰比，通过充分振动密实作用制取而成的。

其优点是用于结构物后，在保证结构强度要求的前提下，可以显著减少截面尺寸，结构自重减轻，多用于高层建筑、大跨度桥梁等结构工程中。

已被列为建设事业“十一五”重点推广技术领域重点推广项目之一，下面对高强混凝土的原材料选择、配合比设计需注意的事项和要点分述如下：一、原材料由于混凝土是一种复杂的非匀质材料，原材料不同的混凝土其强度高低差异很大。

而对于高强度混凝土来说，影响强度的因素比普通混凝土更为复杂，主要体现在以下几个方面：1．水泥水泥是影响混凝土强度的主要因素。

配制高强度混凝土，应采用矿物组成合理、细度合格的高强度水泥，一般宜优先选取旋窑生产的强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。

之所以对细度特别要求是因为水泥磨的愈细，比表面积就愈大，水化反应愈充分，早期强度就愈高。

但要注意的是细度不宜过高，否则会造成水化热过大，导致混凝土内部产生裂缝，反而减低混凝土后期强度和耐久性。

2．粗集料粗集料在混凝土的结构中主要起骨架作用，骨料的性能对于高强度混凝土的抗压强度能起到决定性作用。

对于高强度混凝土，粗集料的抗压强度、表面特征、最大粒径、杂质含量等对其强度有着重要的影响。

（1）抗压强度为了制备高强度混凝土，要优先选取质地坚硬的碎石，以免粗集料发生破坏。

在试配混凝土之前，应合理确定粗集料的抗压强度，其强度可用压碎值或岩石立方体强度的来测定。

碎石的压碎指标值一般应小于12%。

抗压强度不应小于要求配制的混凝土抗压强度指标的1.5倍。

所以，在选料时最好是采用辉绿岩、花岗岩等强度较高的岩类作为集料。

（2）表面特征在混凝土初凝时，水泥砂浆与粗集料的粘结受集料表面特征的影响较大。

一般应选取近似立方体形的碎石，其表面粗糙、多棱角，这样提高了混凝土的粘结性能，从而提高了混凝土的抗压强度，另外要严格控制针片状颗粒含量、含泥量。

高强混凝土的配合比设计一高强混凝土的概念一般认为，强度等级不低于C60的混凝土即为高墙混凝土。

由于这类混凝土有别于C60以下的普通混凝土，其原材料选择和施工质量控制更为严格，而且受压破坏表现出更大脆性，因而在结构计算和构造方法上与普通混凝土也有所差别。

通常还将强度大于C60的混凝土称为超高强混凝土。

二原材料1.水泥因选用质量稳定强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。

2.骨料细骨料的细度模数宜大于2.6，含泥量不应大于2.0%，泥块含量不应大于0.5%，其他质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。

对强度等级为C60级的混凝土，其粗骨料的最大粒径不应大于31.5 mm，对强度等级高于C60级的混凝土，其粗骨料的最大粒径不应大于25 mm；针片状含量不宜大于5.0%，含泥量不应大于0.5%，泥块含量不宜大于0.2%，其它质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。

3.高效减水剂高效减水剂减水效果显著，可降低水灰比，并大为改善工作性。

但是在选用减水剂时必须注意与水泥的适应性问题。

4.活性掺合料活性掺合料主要有粒化高炉矿渣粉煤灰硅灰等。

这些活性掺合料的掺入与水泥的水化产物发生二次水化反应生成具有水硬性的胶凝物质，填充在水泥石以及过渡区的空隙内，起到强化过渡区改善水泥石结构提高密实度的作用。

三.配合比设计高强度混凝土配合比的计算方法和步骤见本指南《混凝土配制强度的确定》外，还需符合下列规定：1. 基准配合比中的水灰比，可根据现有实验资料选取。

2. 配制高强度混凝土所选用砂率及采用的外加剂和矿物掺合料的品种掺量，应通过实验确定。

3. 高强度混凝土的水泥用量不应大于550kg/m3,水泥和矿物掺合料的总量不应大于600kg/m3。

4. 高强度混凝土配合比施配于确定时，当采用三个不同的配合比进行混凝土强度实验时，其中一个应为基准配合比，另外两个配合比的水灰比，应在基准配合比的基础上增加和减少0.02-0.03。

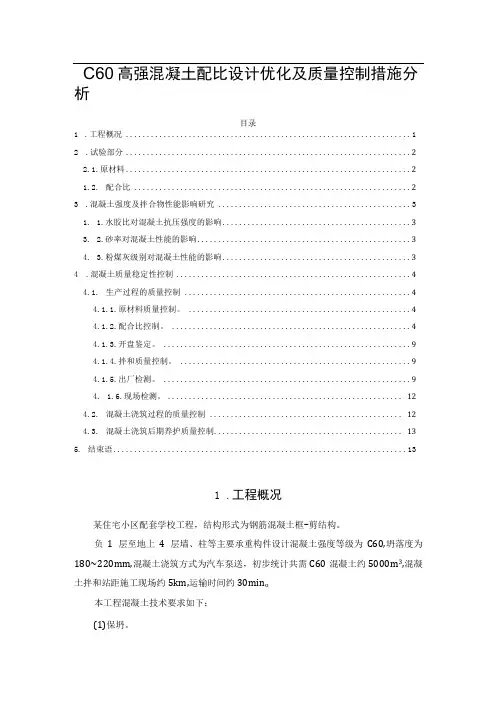

C60高强混凝土配比设计优化及质量控制措施分析目录1.工程概况 (1)2.试验部分 (2)2.1.原材料 (2)1.2.配合比 (2)3.混凝土强度及拌合物性能影响研究 (3)1. 1.水胶比对混凝土抗压强度的影响 (3)3. 2.砂率对混凝土性能的影响 (3)4. 3.粉煤灰级别对混凝土性能的影响 (3)4.混凝土质量稳定性控制 (4)4.1.生产过程的质量控制 (4)4.1.1.原材料质量控制。

(4)4.1.2.配合比控制。

(4)4.1.3.开盘鉴定。

(9)4.1.4.拌和质量控制。

(9)4.1.5.出厂检测。

(9)4. 1.6.现场检测。

(12)4.2.混凝土浇筑过程的质量控制 (12)4.3.混凝土浇筑后期养护质量控制 (13)5.结束语 (13)1.工程概况某住宅小区配套学校工程，结构形式为钢筋混凝土框-剪结构。

负1层至地上4层墙、柱等主要承重构件设计混凝土强度等级为C60,坍落度为180~220mm,混凝土浇筑方式为汽车泵送，初步统计共需C60混凝土约5000m3,混凝土拌和站距施工现场约5km,运输时间约30min o本工程混凝土技术要求如下：(1)保坍。

由于C60混凝土坍落度损失较大，混凝土配合比设计时应充分考虑坍落度损失问题2)性能稳定性。

主要包括强度、工作性能两个方面，C60混凝土对材料、环境及施工工艺较为敏感，必须高度关注；（3）降粘。

为保证C60混凝土工作性能，便于浇筑施工，混凝土出厂坍落度应为240mm,其损失速率为10mm∕h o对于保坍、降粘这2方面的控制，主要通过优化配合比设计实施控制。

选择性能优良的水泥、矿粉、外加剂、水等原材料，合理调整水胶比、砂率、粉煤灰等级有效提高混凝土强度及性能，并通过强化混凝土生产、浇筑、养护等各环节质量控制，实现混凝土质量稳定性控制。

2.试验部分2.1.原材料1）水泥：采用P-042.5水泥，标准稠度用水量为28.3%,比表面积为361m2∕kg,3d、28d抗折强度依次为6.1MPa、9.6MPa,抗压强度依次为30.2MPa、51.2MPa,初、终凝时间分别为181min>267min,通过标准试验检测其安定性满足要求；2）矿粉：采用S95矿粉，比表面积433m2∕kg,7d、28d活性指数分别为84%和102%,流动度比为IOO%；3）粉煤灰：采用F类I级粉煤灰，细度为9.8%,用水量比93%,烧失量1.07%；4）砂石：选用人工砂，细度模数为27石粉含量为4.2%,MB值0.75；5~25mm连续级配碎石，压碎值为4.5%,含泥量为0.2%；5）外加剂：采用AN4000标准聚孩酸系高性能减水剂，其减水率为28%；水：普通饮用水。

C60高强高性能混凝土配合比设计一、配合比设计原则1、水灰比W/C现行《普通混凝士配合比设计规程》中的鲍罗米公式对C60以上的混凝土已不适用，而《高强混凝十结构设计与施工指南》要求混凝十的施工配制强度不应低干强度的1.15倍，故该混凝一配制强度定为≥69MPa。

此外，水灰比是决定混凝土强度的主要因素，目前尚无完善的公式可供选用，故配合比设计时通常根据设计强度等级、原材料和经验选定水灰比。

根据以上设计原则，结合工程实践与试验经验，在试验中选用了选择水胶比为0.25~0.27进行混凝土性能试验。

2、用水量和水泥用量普通强度等级混凝十中，水量可根据圳落度要求，集料品种，粒径来选择。

因此，高强度高性能混凝十可参考执行，如由此确定的用水量导致水泥或胶凝材料总用量过大时，可通过调整减水剂品种或掺量来降低用水量或胶凝材料用量。

也可以根据强度和耐久性要求，首先确定水泥或胶凝材料用量，再由水灰比计算用水量，当流动性不能满足设计要求时，再通过调整减水剂品种或掺量加以调整，考虑到混凝土在运输期间坍落度会有所损失，故将试配时湿凝十的坍落度控制在220~240mm之间，又因单方用水量不宜超过180kg故选用145kg。

根据水灰比0.25~0.27，计算得出每立方米混凝土胶凝材料用量为537~603kg。

3、砂率根据《混凝土泵送施工技术规程》及《普通混凝土配合比设计规程》规定，泵送混凝土的砂率为38%~45%。

但由于C60高强高性能混凝土胶凝材料用量较大、用水量较少，故适当降低砂率，选34%~38%即可。

并通过试验确定最优砂率。

二、C60高强高性能混凝士配合比实验与应用根据《高强混凝土结构技术规程)及《普通混凝土配合比设计规程》及以往混凝土配合比设计经验，确定试配强度为69.0MPa，砂率取36%，粉煤灰按5%掺入，超量系数取1.4，矿粉按20%掺入，超量系数取1.1%，容重取2400kg/m3。

水灰比以0.26为基准分别增减±0.01，经计算得出配合比，进行试配，并进行混凝土拌合物性能、混凝土力学性能和耐久性能检测。

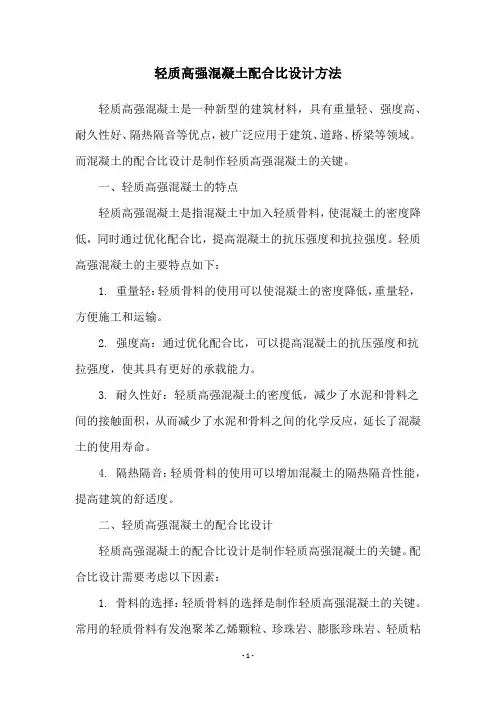

轻质高强混凝土配合比设计方法轻质高强混凝土（LightweightHighStrengthConcrete,简称LWSC）是一种新型的混凝土材料，其具有重量轻、强度高、耐久性好等优点，广泛应用于建筑、桥梁、隧道等工程领域。

本文将介绍LWSC的配合比设计方法，以供工程师和研究人员参考。

一、LWSC的材料组成LWSC的材料组成包括水泥、粉煤灰、硅灰、膨胀剂、砂、碎石等。

其中，水泥是LWSC的主要水泥基材料，其品种应根据工程要求选择；粉煤灰和硅灰是LWSC的主要矿物掺合料，可提高混凝土的耐久性和抗裂性；膨胀剂是LWSC的主要增塑剂，可提高混凝土的流动性和减少其密度；砂和碎石是LWSC的主要骨料，其粒径应选择适当，以保证混凝土的强度和耐久性。

二、LWSC的配合比设计方法LWSC的配合比设计方法应根据工程要求和原材料的特性进行选择。

通常情况下，LWSC的配合比设计可分为以下几步：1. 确定混凝土的强度等级和使用环境根据工程要求和使用环境，确定LWSC的强度等级和使用要求。

通常情况下，LWSC的强度等级应不低于C40，使用环境应考虑混凝土的耐久性、抗裂性和抗渗性等指标。

2. 确定混凝土的密度和配合比初步设计值根据工程要求和使用环境，确定LWSC的密度和配合比初步设计值。

通常情况下，LWSC的密度应在1600kg/m以下，配合比初步设计值可根据经验公式计算得出。

3. 确定混凝土的材料比例和用量根据配合比初步设计值，确定LWSC的材料比例和用量。

通常情况下，水泥的用量应在LWSC总重量的10%~15%之间，粉煤灰和硅灰的掺量应在LWSC总重量的20%~30%之间，膨胀剂的用量应在LWSC总重量的0.5%~1.5%之间，砂和碎石的比例应根据工程要求和骨料特性进行选择。

4. 确定混凝土的配合比调整值根据原材料的特性和实际试验结果，对配合比初步设计值进行调整，以满足工程要求和使用环境。

通常情况下，LWSC的配合比调整值应在±5%之间。

高强混凝土的配制方法一、前言高强混凝土是一种高性能混凝土，其特点是强度高、耐久性好、抗渗性强、耐化学腐蚀等。

在工程建设中广泛应用，本文将介绍高强混凝土的配制方法。

二、原材料选择1.水泥选择高标号水泥，通常为P.O42.5或P.O52.5等级的水泥，保证水泥的质量是制备高强混凝土的关键。

2.砂选择细度模数在2.6-3.0之间的细砂，砂子的质量好坏直接影响到高强混凝土的强度和耐久性。

3.石料石料应该具有一定的抗压强度，建议使用石子规格为5-20mm或10-20mm的石子。

4.水选择清洁、无杂质的自来水或井水。

三、配合比设计高强混凝土的配合比设计应根据具体工程的要求和材料的特性进行。

一般来说，水泥的用量不超过500kg/m³，砂子的用量为水泥用量的1.2-1.6倍，石子的用量为水泥用量的2.5-3倍，水的用量根据具体材料的湿度和使用环境的要求进行调整。

四、配制方法1.准备工作将所需原材料准备齐全，对于石子应进行筛选和清理，去除杂质和过大的石块。

2.混合物的制备将水泥、砂子、石子分别按照配合比的要求加入到混凝土搅拌机中，搅拌至均匀。

搅拌时间一般为3-5分钟，搅拌后应进行试块制备和检测。

3.水泥的混合将水加入混凝土搅拌机中，搅拌时间为1-2分钟，待水泥均匀分散后，再次加入砂子和石子，继续搅拌1-2分钟即可。

4.浇筑和养护将混凝土浇注至预定的模具中，压实至密实度满足要求，然后进行养护，一般养护时间为7-14天。

五、注意事项1.混凝土搅拌机应具备优良的搅拌性能，搅拌时间应控制在规定范围内，以保证混凝土的均匀性。

2.原材料的质量应符合要求，特别是水泥的质量，应注意防止水泥受潮、结块等问题。

3.配合比应根据具体工程的要求进行设计，不可随意改变。

4.混凝土浇筑后应及时进行养护，保证混凝土的强度和耐久性。

六、结语高强混凝土是一种高性能混凝土，其制备需要选择优质的原材料、进行合理的配合比设计和严格的配制方法。

高强混凝土的配合比设计方法一、前言高强混凝土是指抗压强度大于60 MPa的混凝土，其强度和耐久性优于传统混凝土，因此越来越受到建筑业的关注和重视。

高强混凝土的配合比设计是高强混凝土工程的关键之一，正确的配合比设计能够保证混凝土的强度和耐久性，提高工程的质量和寿命。

本文将介绍高强混凝土的配合比设计方法，旨在为高强混凝土工程的设计和施工提供参考。

二、高强混凝土的材料选择高强混凝土的材料选择应根据工程的具体情况进行，一般应选择以下材料：1.水泥：应选用高强度水泥，如P·O42.5水泥或P·O52.5水泥等。

2.细集料：应选用粒径小于5mm的细集料，如人造砂、天然河砂等。

3.粗集料：应选用粒径在5-20mm之间的粗集料，如机制砂、碎石等。

4.掺合料：应选用矿物掺合料，如粉煤灰、硅灰、矿渣粉等。

5.减水剂：应选用高效的减水剂，能够提高混凝土的流动性和减少水灰比，如聚羧酸减水剂等。

三、高强混凝土的配合比设计步骤高强混凝土的配合比设计是一个复杂的过程，需要根据不同的工程情况进行综合考虑和分析，一般包括以下步骤：1.确定混凝土等级和抗压强度等级，一般应根据工程要求和设计要求来确定。

2.计算材料用量，包括水泥、细集料、粗集料和掺合料的用量，应根据混凝土的体积和配合比来计算。

3.确定水灰比，应根据混凝土的抗压强度等级和材料的性能来确定。

4.根据混凝土的等级和抗压强度等级，确定混凝土的配合比，应根据混凝土的强度、耐久性、可加工性和经济性等因素进行综合考虑。

5.进行配合比试验，确定混凝土的配合比，应根据试验结果进行修正。

6.确定混凝土的施工工艺，包括搅拌、运输、浇筑、养护等。

四、高强混凝土的配合比设计方法高强混凝土的配合比设计方法有很多种，下面介绍一种较为常用的方法：1.确定混凝土的等级和抗压强度等级混凝土的等级一般根据工程要求和设计要求来确定，常见的等级有C30、C40、C50等。

抗压强度等级一般由设计要求来确定，如60MPa、80MPa、100MPa等。
