乘用车内部凸出物动态内凸试验方法的应用李润晗;陈化荣;李燕;王锦涛【摘要】《GB11552-2009 The interior fittings of passenger car》is a vehicle mandatory regulation for Announcement and CCC declare,which made a strict requirements of the inner decoration edge bump height, rounded corners and suction. The determination of head collision area provides two ways for enterprises to choose: (1) the dynamic method to determine the head collision zone (standard appendix B) (2) the static method to determine the head (standard appendix C) collision zone. The two methods focus on validation of the target is different, need to enterprise combining the actual requirement of the product at the early stage of the model design and development and regulatory compliance, considering two aspects to make a choice.%《GB11552-2009乘用车内部凸出物》是车辆进行公告认证和CCC申报所必须验证的国家强制性法规之一，对内饰件棱边凸起高度、圆角及吸能性做出了严格的要求。
仪表板内部凸出物法规介绍、校核及实例分析目录一．内部凸出物相关法规介绍二．仪表板内凸校核区域的上下分界线三．免检区域的确定四．静态头部碰撞五．头碰区域制作技巧六．副仪表台检测区域及腿部保护七．校核实例（一）八．校核实例（二）内部凸出物相关法规介绍 内部凸出物法规代号：GB 11552-2009该法规引用的条例：•GB11551-2003 乘用车正面碰撞的成员保护•GB14166 机动车成年乘员用安全带和约束系统•GB15083汽车座椅、座椅固定装置及头枕强度要求和实验方法•ISO2575:2004道路车辆操纵件、指示器和信号装置符号•ISO6487:1980碰撞实验测量技术、检测仪器法规规定的内部突出物校核范围：本标准规定了乘员舱内部构件（内后视镜除外）、操纵件、顶盖或活动顶盖、座椅靠背和座椅后部零件在凸出物方面的要求，以及车窗、天窗和隔断系统的电操作要求。
本标准适用于M1类汽车。
内部凸出物相关法规介绍 该标准最早版本为GB11552-1989,并于1999年进行第一次修订。
目前版本为该标准的第二次修订。
本次修订的技术内容修改采用ECE R21《关于机动车内部凸出物的认证统一规定》（修订版2 ）及随后截止到2003年1月发布的所有的增补件、勘误表（英文版和法文版）。
本次修订主要涉及的内容是：增加动态方法确定头部碰撞区域的方法、增加电动车窗、活动顶盖（包括天窗）以及隔断系统的电操作要求，及使标准要求描述更加准确。
该标准开始执行日期：•对于新认证车型：本标准自2012年1月1日起实施•对于在生产车型：本标准自2013年1月1日起实施内部凸出物相关法规介绍 内凸法规中对IP所作的几点规定：• 1. 基准区：法规内规定了IP内凸校核的区域，如下图所示，因现阶段驾驶侧安全气囊已成为主流配置，所以驾驶侧有相应的免检区域。
仪表板上下分界线以下的区域为免检区域，但是需做防止出现腿部伤害。
头碰实验区内部凸出物相关法规介绍• 2.尖棱：尖棱是指曲率半径小于2.5mm的刚性材料的棱边，但不包括从仪表板表面测量凸出高度小于3.2mm的情况，对于凸出高度小于3.2mm的情况，如果凸出高度不大于其宽度的一半（即凸出结构宽度大于凸出高度的两倍），并且其边缘是圆钝的，就可以不对最小曲率半径提出要求。
内部凸出物分析在重型卡车上的应用朱甲旺;高兴超【摘要】重型卡车内饰设计逐渐趋于轿车化,但目前重型卡车尚无专门的内部凸出物强制性法规进行约束,文章以乘用车内部凸出物标准GB 11552-2009为出发点进行分析,阐述内部凸出物分析在重型卡车仪表板各区域的应用,提升重卡内饰安全性,提高客户满意度.【期刊名称】《汽车实用技术》【年(卷),期】2017(000)002【总页数】3页(P110-111,120)【关键词】内部凸出物;头部碰撞区;免检区【作者】朱甲旺;高兴超【作者单位】江淮汽车股份有限公司技术中心,安徽合肥230022;江淮汽车股份有限公司技术中心,安徽合肥230022【正文语种】中文【中图分类】U467.3CLC NO.:U467.3Document Code:AArticle ID:1671-7988 (2017)02-110-03 重型卡车车身总布置设计在考虑空间布置，结构设计的同时，也要充分考虑到趋于轿车化设计理念，内部凸出物法规在重型卡车领域尚未进行强制性要求，可参照乘用车标准进行分析、优化，进而提高客户满意度。
本文以某重型卡车车身总布置设计为载体，阐述内部凸出物法规分析在重型卡车上的应用。
1.1 相关定义基准区：除去下列区域的头部碰撞区：a：方向盘外缘再加127mm的环形带水平向前投影区域，下边界是与方向盘下边缘相切的水平面（方向盘处于直线行驶位置）；b：上述规定的区域边缘与最近的汽车侧壁之间的仪表板表面部分，下边界是与方向盘下缘相切的水平面；c：前风窗两侧支柱。
1.2 头部区域说明头部碰撞区是用一个直径165mm的圆球撞击仪表板表面，根据圆球内的传感器所测量的加速度来判断头部的伤害值：在分析时根据仪表板的外表面形状和结构，可以大致确定假人可能碰到的区域，在这些区域内我们要避免出现尖锐的凸出物等影响头部伤害的零部件：仪表板水平线：用一条比前排座椅H点高25.4mm的水平线与副仪表板的交线来确定仪表台上下分界线。

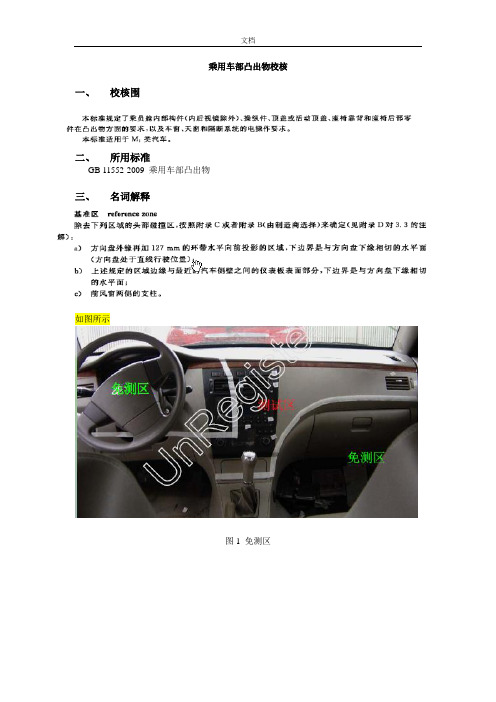

乘用车部凸出物校核一、校核围二、所用标准GB 11552-2009 乘用车部凸出物三、名词解释如图所示图1 免测区如图所示四、设计输入：本次校核采用CA TIA软件；校核输入条件如下：a.前后排人体数模；b.CLASS-A面。
五、要求1. 前排座椅“H ”点之前，仪表板分界线以上的乘员舱部构件（侧门除外）注:校核范围前排座椅“H ”点之前，仪表板分界线以上的乘员舱内部构件（侧门除外） 前排座椅“H ”点之前，仪表板分界线以下的乘员舱内部构件（侧门与脚踏板除外）通过最后排座椅上的人体模型去干基准线的横向平面之前的乘员舱内其他内部构件注:4.1.3如图所示注：此处注意凸出量的测定方法，如图实例模型：图48 音量调节旋钮处曲率半径旋钮(位置见图47中A处)凸出高度为7.0mm，在3.2～9.5之间，曲率半径为2.0mm，小于2.5mm。
凸出高度满足要求，但曲率半径需要加大。
图49 空调旋钮处曲率半径按钮(位置见图46中B处)凸出高度为12.3mm，不在3.2～9.5之间，各部位曲率半径都为1.0mm，小于2.5mm。
凸出高度和曲率半径均不满足要求。
图50 空调旋钮凸台曲率半径各部位曲率半径都为1.5mm，小于2.5mm。
各部位曲率半径需要加大。
图49修改部位如图51所示，要求将该高度为3.0mm的小凸台去除，且保证手指接触面高度小于9mm，以确保达到凸出高度小于9.5 mm的要求。
另外，该旋钮的各部位曲率半径都需要加大，要求不小于2.5mm。
图51 去除部分示意图2. 前排座椅“H”点之前，仪表板分界线以下的乘员舱部构件（侧门与脚踏板除外）附录H装置图片实例数模3.通过最后排座椅上的人体模型去干基准线的横向平面之前的乘员舱其他部构件实例数模：手刹，球头，4 顶盖注：对顶盖进行测量时应注意邵氏硬度低于50的顶棚5 座椅详见GB 15083-2006 汽车座椅、座椅固定装置及头枕强度要求和试验方法6格栅文档实例数模：。
