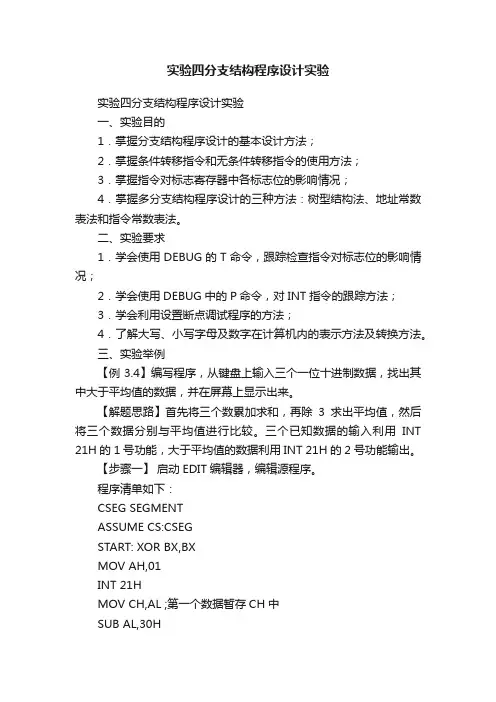

实验四分支结构程序设计实验

实验四分支结构程序设计实验

实验四分支结构程序设计实验实验四分支结构程序设计实验一、实验目的1．掌握分支结构程序设计的基本设计方法；2．掌握条件转移指令和无条件转移指令的使用方法；3．掌握指令对标志寄存器中各标志位的影响情况；4．掌握多分支结构程序设计的三种方法：树型结构法、地址常数表法和指令常数表法。

二、实验要求1．学会使用DEBUG的T命令，跟踪检查指令对标志位的影响情况；2．学会使用DEBUG中的P命令，对INT指令的跟踪方法；3．学会利用设置断点调试程序的方法；4．了解大写、小写字母及数字在计算机内的表示方法及转换方法。

三、实验举例【例3.4】编写程序，从键盘上输入三个一位十进制数据，找出其中大于平均值的数据，并在屏幕上显示出来。

【解题思路】首先将三个数累加求和，再除3求出平均值，然后将三个数据分别与平均值进行比较。

三个已知数据的输入利用INT 21H的1号功能，大于平均值的数据利用INT 21H 的2号功能输出。

【步骤一】启动EDIT编辑器，编辑源程序。

程序清单如下：CSEG SEGMENTASSUME CS:CSEGSTART: XOR BX,BXMOV AH,01INT 21HMOV CH,AL ;第一个数据暂存CH中SUB AL,30HADD BL,AL ;累加求和MOV AH,01INT 21HMOV CL,AL ;第二个数据暂存CL中SUB AL,30HADD BL,AL ;累加求和MOV AH,01INT 21HMOV DH,AL ;第三个数据暂存DH中SUB AL,30HADD AL,BL ;累加求和XOR AH,AHMOV BH,3DIV BH ;求平均值ADD AL,30HMOV BL,AL ;平均值暂存BL中CMP BL,CH ;与第一个数比较JAE NEXT1MOV DL,CHMOV AH,02INT 21HNEXT1: CMP BL,CL ;与第二个数比较JAE NEXT2MOV DL,CLMOV AH,02INT 21HNEXT2: CMP BL,DH ;与第三个数比较JAE DONEMOV DL,DHMOV AH,02INT 21HDONE: MOV AH,4CHINT 21HCSEG ENDSEND源程序输入完成后，以EXAM4.ASM为文件名存入磁盘，进行下一步操作。

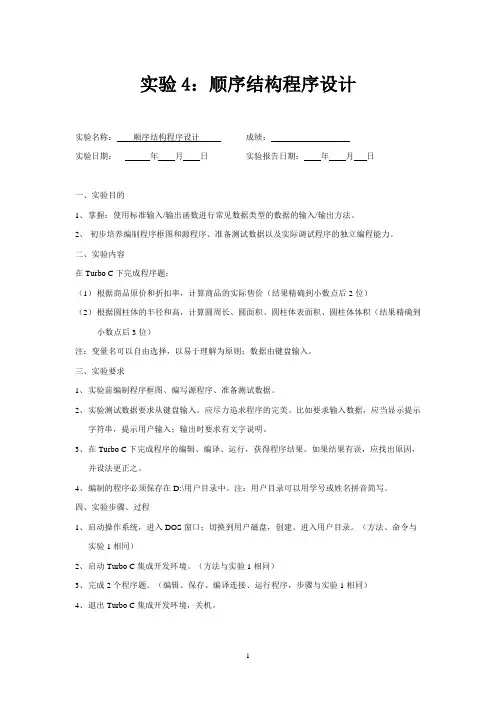

实验-4顺序结构

实验-4顺序结构
实验4：顺序结构程序设计
实验名称：顺序结构程序设计成绩：
实验日期：年月日实验报告日期：年月日
一、实验目的
1、掌握：使用标准输入/输出函数进行常见数据类型的数据的输入/输出方法。
2、初步培养编制程序框图和源程序、准备测试数据以及实际调试程序的独立编程能力。
二、实验内容
在Turbo C下完成程序题：
（1）根据商品原价和折扣率，计算商品的实际售价（结果精确到小数点后2位）
float c0,s0,s,v;
printf("Input r,h(m):");
scanf("%f,%f",&r,&h);
c0=2*pi*r;
s0=pi*r*r;
s=
v=
printf("c0=%.3f(m)\ns0=%.3f(m2)\ns=%.3f(m2)\nv=%.3f(m3)\n",c0,s0,s,v);
fee=price*(1-discount/100);
}
运行：
Input Price,Discount:<CR>
Fee=
注：下划线表示程序运行后用户输入的数据，<CR>表示回车，以后不再解释。
2、根据圆柱体的半径和高，计算圆周长、圆面积、圆柱体表面积、圆柱体体积
程序
void main()
{
float r,h,pi=3.1415926;
（2）根据圆柱体的半径和高，计算圆周长、圆面积、圆柱体表面积、圆柱体体积（结果精确到小数点后3位）
注：变量名可以自由选择，以易于理解为原则；数据由键盘输入。
三、实验要求
1、实验前编制程序框图、编写源程序、准备测试数据。

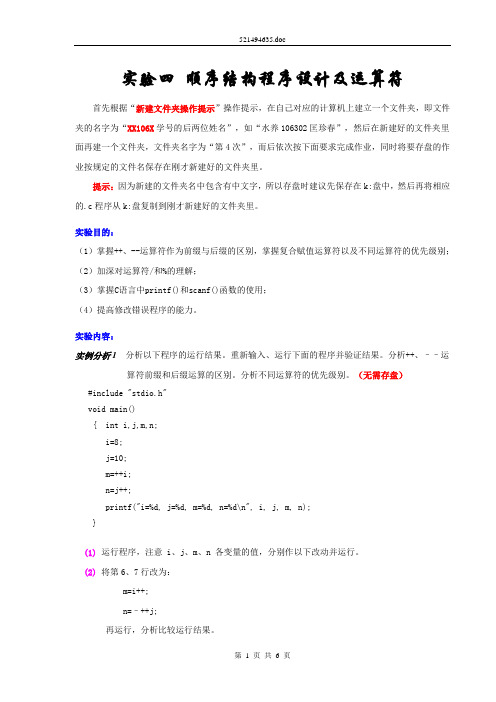

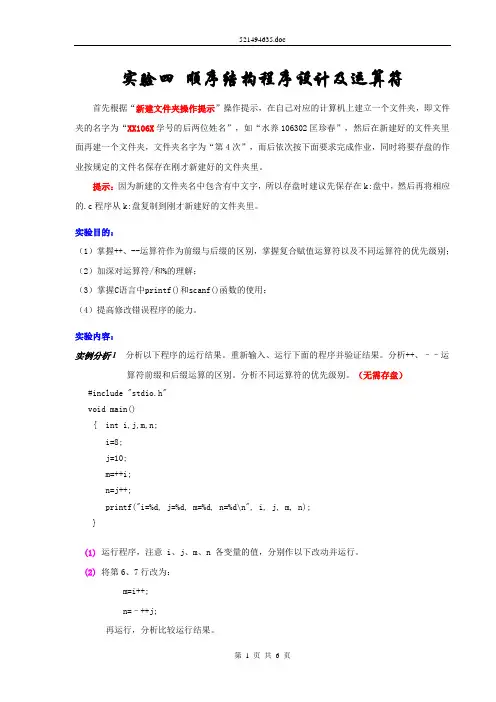

实验四顺序结构程序设计及运算符解读

实验四顺序结构程序设计及运算符解读

实验四顺序结构程序设计及运算符首先根据“新建文件夹操作提示”操作提示，在自己对应的计算机上建立一个文件夹，即文件夹的名字为“XX106X学号的后两位姓名”，如“水养106302匡珍春”，然后在新建好的文件夹里面再建一个文件夹，文件夹名字为“第4次”，而后依次按下面要求完成作业，同时将要存盘的作业按规定的文件名保存在刚才新建好的文件夹里。

提示：因为新建的文件夹名中包含有中文字，所以存盘时建议先保存在k:盘中，然后再将相应的.c程序从k:盘复制到刚才新建好的文件夹里。

实验目的：（1）掌握++、--运算符作为前缀与后缀的区别，掌握复合赋值运算符以及不同运算符的优先级别；（2）加深对运算符/和%的理解；（3）掌握C语言中printf()和scanf()函数的使用；（4）提高修改错误程序的能力。

实验内容：实例分析1 分析以下程序的运行结果。

重新输入、运行下面的程序并验证结果。

分析++、––运算符前缀和后缀运算的区别。

分析不同运算符的优先级别。

（无需存盘）#include "stdio.h"void main(){ int i,j,m,n;i=8;j=10;m=++i;n=j++;printf("i=%d, j=%d, m=%d, n=%d\n", i, j, m, n);}(1)运行程序，注意 i、j、m、n 各变量的值，分别作以下改动并运行。

(2)将第6、7行改为：m=i++;n=–++j;再运行，分析比较运行结果。

(3) 将程序改为：#include "stdio.h"void main(){ int i,j,m,n;i = 8;j = 10;m = ++i;n = –j++; /*此例主要说明运算符的结合方向*/printf("i=%d, j=%d, m=%d, n=%d\n", i, j, m, n);}(4) 将程序改为：#include "stdio.h"void main(){ int i,j,m,n;i = 8;j = 10;m = ++i;n = –++j;printf("i=%d, j=%d, m=%d, n=%d\n", i, j, m, n);}（5）在(4)的基础上，将printf 语句改为：printf("%d,%d", ++i, ++j);（6）再将printf 语句改为：printf("%d,%d,%d,%d", i, j, i++, j++);(7) 将程序改为：#include <stdio.h>void main(){ int i, j, m=0, n=0;i = 8;j = 10;m+= i++;n–= ––j;printf("i=%d,j=%d,m=%d,n=%d", i, j, m, n);}实例分析2 分析每个输出语句的输出结果，输入以下程序验证分析结果。

C语言程序设计 第2章 顺序结构与分支结构程序设计

C语言程序设计 第2章 顺序结构与分支结构程序设计

main() { char op;float x,y;
scanf("%f%c%f",&x,&op,&y); switch (op) { case '+' : printf("=%f\n",x+y); break;
case '-' : printf("=%f\n",x-y); break; case '*' : printf("=%f\n",x*y); break; case '/' : if (y!=0.0)
200,0,0
空语句
空语句是只有分号 ；的语句。示什么操作也不做。 从语法上讲，空语句也是一条语句。 在程序设计中，若某处在语法上需要一条语句，而实际上不需要 执行任何操作时就可以使用它。 例如，在设计循环结构时，有时用到空语句。
int i,s=0; for(i=1;i<=10;s=s+i++);
main() { int a;
scanf("%d",&a); switch(a) { case 3+8:printf("a==11");break; case 90: printf("a==90");break; case 'a': printf("a==97");break; case a>100:printf("a>100");break; default:printf("default"); } }
printf("%c\n",c); }

个体实验报告4--顺序图

个体实验报告4--顺序图

《系统分析与设计》实验报告
实验四顺序图
【实验名称】顺序图
【实验目的】
1．理解动态交互模型的建模技术。

2．掌握顺序图的描述方法。

【实验器材】
1．计算机一台。

2．Rational Rose 工具软件。

【实验内容】
在前面的类图分析、设计中，我们已经确定了类的属性，类之间的关系，现在我们要考虑类的方法。

寻找类的操作的有效方法之一是绘制交互图。

交互图体现了如何为对象分配职责。

当一个对象接收了某条消息，就表明该对象具有处理该条消息的职责。

针对特定场景中各个系统事件单独绘制交互图，用以说明系统接收到该事件后，由哪些对象互相协作、来共同完成对事件的处理，从而抽象出对象以及对象的职责。

顺序图用来描述对象间的交互行为。

【实验结果】
将各自负责的子系统的顺序图复制，有几个就复制几个。

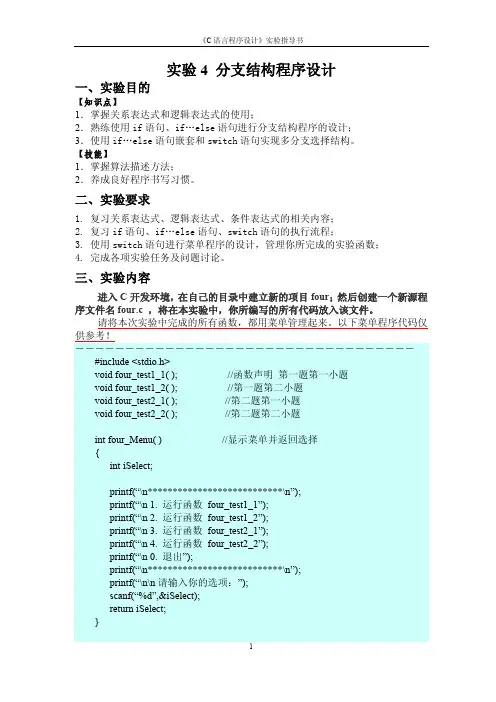

实验4：分支结构程序设计

实验4：分支结构程序设计
《C 语言程序设计》实验指导书
实验 4 分支结构程序设计
一、实验目的
【知识点】
1．掌握关系表达式和逻辑表达式的使用； 2．熟练使用 if 语句、if„else 语句进行分支结构程序的设计； 3．使用 if„else 语句嵌套和 switch 语句实现多分支选择结构。
【技能】
1．掌握算法描述方法； 2．养成良好程序书写习惯。
2
《C 语言程序设计》实验指导书
2．三个随机数比大小，找出最大数。注意：需要使用随机数，应在程序适当 的地方，设置随机数种子。 （1）在下面程序中，用适当的语句替换注释，并在横线处填上适当表达式。 void four_test2_1() { int iNum1,iNum2,iNum3,iMax; //生成随机数 iNum1 //生成随机数 iNum2 //生成随机数 iNum3 printf(“The three numbers are:%d %d %d\n”,iNum1,iNum2,iNum3); if (iNum1>iNum2) if (iNum1>iNum3) iMax=iNum1; else iMax=iNum3; else if (iNum2>iNum3) ; else ; printf(“The maximum is %d\n”,iMax); } （2）在下面程序中，用适当的语句替换注释。 void four_test2_1() { int iNum1,iNum2,iNum3,iMax; //生成 iNum1 //生成 iNum2 //生成 iNum3 printf(“The three numbers are:%d %d %d\n”,iNum1,iNum2,iNum3); iMax=iNum1; //假定 iNum1 为最大 if (iMax>iNum2) { if (iMax<iNum3) iMax=iNum3; } else { iMax=iNum2; if (iMax<iNum3) iMax=iNum3; } printf(“The maximum is %d\n”,iMax); } 程序中红色大括号中只有一条语句，这对大括号是否可以删除？试试！ 结果如何？为什么？ 请修改菜单程序，将下面完成的实验任务加入菜单，统一管理。 3. 编写函数 Feb_days( )用 scanf 函数输入一个年份 year， 计算这一年 2 月份的 天数 days，然后用输出函数 printf 输出 days。 （提示：闰年的条件是：year 能

顺序结构和分支结构程序设计

if(x>max) max=x;
else if(x<min) min=x;
}
printf("max=%f,min=%f\n",max,min);
}
3、求e≈1/1!+1/2!+1/3!+...1/n!
(1)直到第10项。
#include <stdio.h>
void main()
{
int n;
float t=1,sum=1;
scanf("%d%d%d",&a,&b,&c);
min=a;
if(min>b) min=b;
if(min>c) min=c;
printf("min=%d\n",min);
}
4、编写程序，输入一个字符，如果它是大写字母，输出相应的小写字母；如果它是小写字母，输出相应的小写字母；否则，原样输出。例如：输入F，输出f，输入b，输出B，输入7，输出7。
int prime(int n) /*判断n是否为素数*/
{int k;
for (k=2; k<=n/2; k++)
if (n%k==0) return 0;
return 1 ;
}
void prt(int i,int k,int t)
{
printf("%3d=%2d+%2d ", i, k, i-k);
for(i=0;i<n;i++)
scanf("%d",&a[i]);
for(k=0;k<n-1;k++)

实验4 顺序与分支结构

实验四顺序与分支结构一、实验目的1．熟练掌握赋值语句。

2．熟练掌握分支结构程序设计方法，灵活使用有关语句。

二、实验内容1．实验准备在练习文件夹中建立vb4-1、vb4-2、vb4-3、vb4-4、vb4-5、vb4-6、vb4-7文件夹。

2．赋值实验赋值语句的作用是把表达式的值赋给变量，变量可以是内部变量，也可以是对象的属性。

例1：给内部变量赋值设计一个简单的VB程序，在窗体上放置一个命令按钮Command1，编写按钮的单击事件过程，观察给变量赋值的情况。

（1）创建工程。

（2）建立用户界面在窗体下方画1个命令按钮，名称为Command1。

（3）编写命令按钮的事件代码。

双击“Command1”按钮，进入代码编写窗口，编写如下代码：（5）调试运行程序。

单击Command1按钮，观察各个变量的输出结果，进一步理解赋值语句的作用和用法。

（6）保存结果到练习文件夹中的vb4-1文件夹。

例2：为对象设置属性值对象的大部分属性值都可以在设计阶段设置，也可以在运行时设置。

运行时可以用赋值语句为对象的属性设置属性值，赋值格式为：对象.属性= 属性值设计一个工程，用户可在两个文本框内输入字体和字号，以控制文本的显示格式，当用户单击命令按钮后，两个文本框内的文字改用新的字体、字号显示。

设计一个简单的VB程序，界面如下：图4.1为对象设置属性值实验窗体界面设计（1）创建工程。

（2）建立用户界面。

各控件主要属性的设置参见表4.1。

表4.1 属性设置（3）双击按钮控件，切换到代码设计窗口，添加程序代码如下：（4）调试运行程序。

启动工程，在文本框Text1中输入字体名称，在文本框Text2中输入字号值，单击显示按钮，可见在两个文本框中显示文字的字体变化和大小变化，如图4.2所示。

图4.2 为对象设置属性值实验窗体运行情况（5）保存结果到练习文件夹中的vb4-2文件夹。

注意：所输入的字体必须是你的计算机中已经安装过的，如图4.3所示，是在Word字体列表框中列出的字体，不同的电脑所装字体不同。

北京理工大学汇编语言实验四 分支和循环程序设计实验

实验四分支和循环程序设计实验（设计性实验）一、实验要求和目的1．熟悉汇编语言程序设计结构；2．熟悉汇编语言分支程序基本指令的使用方法；3．掌握利用汇编语言实现单分支、双分支、多分支的程序设计方法；4．了解汇编语言循环程序设计的基本流程；5．熟悉汇编语言循环基本指令的使用方法；6．掌握利用汇编语言的循环指令完成循环程序设计方法。

二、软硬件环境1、硬件环境：计算机系统windows；2、软件环境：装有MASM、DEBUG、LINK、等应用程序。

三、实验涉及的主要知识在实际应用中，经常根据一些条件来选择一条分支执行。

汇编语言的条件判断主要是通过状态寄存器中的状态位、无符号数相减或有符号相减而导致的结果来进行。

1．无条件转移指令JMP无条件转移指令JMP 是使程序无条件转移至目标处，又分为段内转移、段间转移。

2．条件转移指令JXX条件转移指令可分为三大类：1）．简单条件转移指令指令。

根据单个标志位的状态判断转移条件。

标志位指令转移条件意义JC CF=1 有进位/借位CFJNC CF=0 无进位/借位JE/JZ ZF=1 相等/等于0ZFJNE/JNZ ZF=0 不相等/不等于0JS SF=1 是负数SFJNS SF=0 是正数JO OF=1 有溢出OFJNO OF=0 无溢出JP/JPE PF=1 有偶数个1PFJNP/JPO PF=0 有奇数个12）．无符号数条件转移指令。

假设在条件转移指令前使用比较指令，比较两个无符号数A，B，指令进行的的操作是A-B，其转移指令如下：指令转移条件意义JA/JNBE CF=0 AND ZF=0 A>BJAE/JNB CF=0 OR ZF=1 A>=BJB/JNAE CF=1 AND ZF=0 A<BJBE/JNA CF=1 OR ZF=1 A<=B3）.带符号数条件转移指令。

指令转移条件意义JG/JNLE SF=OF AND ZF=0 A>BJGE/JNL SF=OF OR ZF=1 A>=BJL/JNGE SF OF AND ZF=0 A<BJLE/JNG SF OF OR ZF=1 A<=B在汇编程序设计中，要熟练使用循环指令和跳转等指令来实现循环，理解循环体结构中的初始化部分、循环体、结束部分，并且要结合前面分支结构相关的知识点，加深对循环结构的理解和掌握。

实验4分支结构(精)

实验四分支结构程序设计实验一、实验目的1．掌握分支结构程序设计的基本设计方法；2．掌握条件转移指令和无条件转移指令的使用方法； 3．掌握指令对标志寄存器中各标志位的影响情况；4．掌握多分支结构程序设计的三种方法：树型结构法、地址常数表法和指令常数表法。

二、实验要求1．学会使用DEBUG 的T 命令，跟踪检查指令对标志位的影响情况； 2．学会使用DEBUG 中的P 命令，对INT 指令的跟踪方法； 3．学会利用设置断点调试程序的方法；4．了解大写、小写字母及数字在计算机内的表示方法及转换方法。

三、实验内容1．编写程序，已知在DATA 开始的内存单元中，连续存放着三个一位十六进制数，找出其中最大数及最小数，存放在指定的内存单元中。

2．编写程序，从键盘输入若干个任意字符，如果是小写字母a ～z 之间的字符，请将它们转换成相应的大写字母，若为其它字符，则保持不变，将转换后的新字符保存在指定的存储单元中。

四、解题思路1．先对DATA 内存单元连续存放三个一位十六进制数。

先对DATA 内存单元里的前两个数据比较，较大的数据再和第三个数据比较，从而得到最大数据存到MAX 内存单元里。

把两次比较得到的两个较小的数据进行比较，从而得到最小数据存到MIN 内存单元里。

两个无符号数据比较后，用JA/JNBE、JAE/JNB/JNC/、JB/JNAE/JC和JBE/JNA来判别两数的大小关系，这些条件转移指令是把进位标志CF 和零标志位ZF 结合起来判别的。

2．先开辟20个字节的内存单元DATA 用来存储输进来字符串和修改后的字符串。

对字符串的输入是以‘#’为结束字符的，当字符的个数少于20时，只要输入的字符串是以‘#’结尾，就代表字符串输入结束（其中结束字符‘#’也是字符串中的一个字符存储到内存单元里）。

每次输入一个字符，就对其进行判别。

若输入的字符在字符‘a ’到‘z ’之间，那么就对其进行转换成对应的大写字母（方法把小写字母的值减去32即可），然后再存到指定的内存单元中；否则，直接把输入的字符存到指定的内存单元中去。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

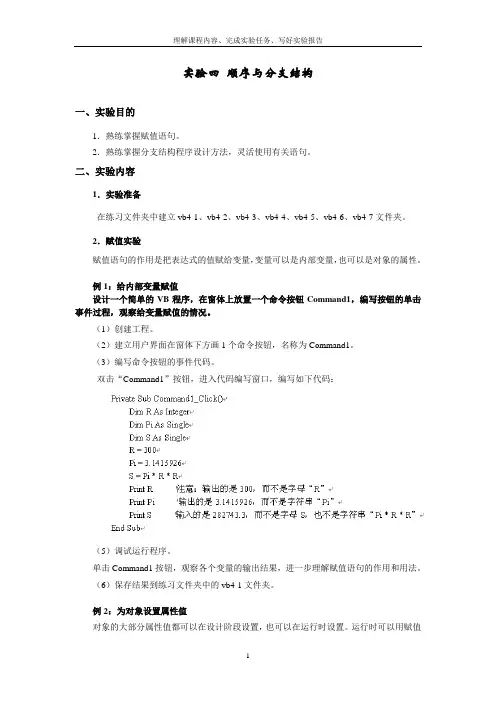

实验四顺序与分支结构
一、实验目的
1．熟练掌握赋值语句。

2．熟练掌握分支结构程序设计方法，灵活使用有关语句。

二、实验内容
1．实验准备
在练习文件夹中建立vb4-1、vb4-2、vb4-3、vb4-4、vb4-5、vb4-6、vb4-7文件夹。

2．赋值实验
赋值语句的作用是把表达式的值赋给变量，变量可以是内部变量，也可以是对象的属性。

例1：给内部变量赋值
设计一个简单的VB程序，在窗体上放置一个命令按钮Command1，编写按钮的单击事件过程，观察给变量赋值的情况。

（1）创建工程。

（2）建立用户界面在窗体下方画1个命令按钮，名称为Command1。

（3）编写命令按钮的事件代码。

双击“Command1”按钮，进入代码编写窗口，编写如下代码：
（5）调试运行程序。

单击Command1按钮，观察各个变量的输出结果，进一步理解赋值语句的作用和用法。

（6）保存结果到练习文件夹中的vb4-1文件夹。

例2：为对象设置属性值
对象的大部分属性值都可以在设计阶段设置，也可以在运行时设置。

运行时可以用赋值
语句为对象的属性设置属性值，赋值格式为：
对象.属性= 属性值
设计一个工程，用户可在两个文本框内输入字体和字号，以控制文本的显示格式，当用户单击命令按钮后，两个文本框内的文字改用新的字体、字号显示。

设计一个简单的VB程序，界面如下：
图4.1为对象设置属性值实验窗体界面设计
（1）创建工程。

（2）建立用户界面。

各控件主要属性的设置参见表4.1。

表4.1 属性设置
（3）双击按钮控件，切换到代码设计窗口，添加程序代码如下：
（4）调试运行程序。

启动工程，在文本框Text1中输入字体名称，在文本框Text2中输入字号值，单击显示按钮，可见在两个文本框中显示文字的字体变化和大小变化，如图4.2所示。

图4.2 为对象设置属性值实验窗体运行情况
（5）保存结果到练习文件夹中的vb4-2文件夹。

注意：所输入的字体必须是你的计算机中已经安装过的，如图4.3所示，是在Word字体列表框中列出的字体，不同的电脑所装字体不同。

输入列表框中存在的字体名，则程序会正常运行。

否则，系统弹出出错信息，如图4.4所示，此时可单击“结束”按钮，重新启动程序。

因此，上机实验时应该注意自己的电脑安装了什么字体。

图4.3 Word字体列表框中列出的字体图4.4 输入错误字体后的出错信息
输入的字号必须是正数，可以带小数，如果输入的字号值小于或等于零，系统也会弹出如图4.4所示的出错信息。

3．单分支实验
单分支结构是条件是真时执行某语句块，条件为假时不执行语句块。

例3：设计一个简单的VB程序，要求在三个文本框内任意输入三个数，设计一个求其最大值的程序。

界面如下：
图4.5求三个数的最大值窗体界面设计
（1）创建工程。

（2）建立用户界面。

各控件主要属性的设置参见表4.2。

表4.2 属性设置
（3）双击按钮控件，切换到代码设计窗口，添加程序代码如下：
（4）调试运行程序。

在文本中输入数据，单击命令按钮，结果显示在标签中，如图4.6所示。

图4.6 求三个数的最大值执行情况 图4.7 三个数排序执行情况
（5）保存结果到练习文件夹中的vb4-3文件夹。

以下代码自己阅读理解，不需保存成工程。

已知三个数，将它们按从小到大的顺序显示。

要求从上例中添加一个按钮Command2，单击Command2后，取文本框中的三个数排序，排序后的数显示在标签内，如图4.7所示。

程序代码如下：
4．双分支实验
例4：设计一个简单的VB 程序。

要求：计算分段函数⎩⎨
⎧=+≠-=0
2
30
52x x x x y ，程序运行效果如图4.9所示。

（1）创建工程。

图4.8 求分段函数值的窗体界面设计图 4.9 分段函数求值运行效果
（2）建立用户界面。

各控件主要属性的设置参见表4.3。

表4.3 属性设置
（3）双击按钮控件，切换到代码设计窗口，添加程序代码如下：
（4）调试运行程序。

在文本框Text1中输入自变量的值，再单击命令按钮，应该在按钮上方的文本框内显示函数值，如图4.9所示。

（5）保存结果到练习文件夹中的vb4-4文件夹。

4．多分支实验
例5：设计一个简单的VB程序。

界面如下：
要求：当输入正数时输出“x>0”,输入零时输出“x=0”，
输入负数时输出“x<0”。

（1）创建工程，建立用户界面，如右图所示。

图4.10设计界面
（2）双击按钮控件，切换到代码设计窗口，在过程Command1_Click() 中添加程序代码如下：
（4）调试运行程序。

（5）保存结果到练习文件夹中的vb4-5文件夹。

三、思考题
1．设计一个程序。

要求：用输入对话框输入x ，根据下式计算对应的y ，并在窗体上输出y 的值 x
1/2+sinx
x>10
y= 0 x=10
2x 3+6
x<10
注：程序写在命令按钮Command1的Click 事件中。

设计提示：
（1）在窗体上添加一个按钮控件，双击按钮，在
Private Sub Command1_Click( )
……
End Sub
中书写程序；
（2）使用InputBox 函数输入x 的值； （3）用 If … Then
……
ElseIf … Then
……
Else
……
End If
结构来书写程序；
（4）使用Print 语句输出计算结果；
（5）运行程序；
（6）保存结果到练习文件夹中的vb4-6文件夹。

2．设计一个程序。

要求：求解形如ax2 + bx + c = 0的任意方程的解。

设Delt = b 2 - 4ac ，编程时要考虑以下4种情况： (1) a = 0时，提示：这不是一个二次方程； (2) a <> 0、Delt > 0时，方程有两个不等的实根； (3) a <> 0、Delt = 0时，方程有两个相等的实根； (4) a <> 0、Delt < 0时，方程有两个共轭复根。

程序运行后，针对任意输入的一组系数，可能产生四种不同的结果，如图4.11所示。

保存结果到练习文件夹中的vb4-7文件夹。

图4.11 练习2运行后产生一元二次方程三种不同类型的根。
