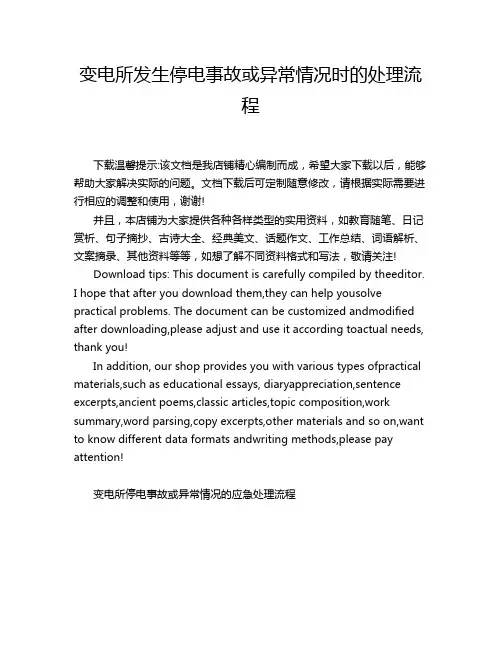

变电所发生停电事故或异常情况时的处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变电所停电事故或异常情况的应急处理流程在电力系统中，变电所起着至关重要的作用，它负责电压的转换和电力的分配。
变电运行的安全管理及事故处理【摘要】文章就变电运行的安全保证、设备检修和故障排除进行分析，以供参考。
【关键词】变电运行安全保证设备检修故障排除1 变电运行的安全管理1.1 强化变电操作员的专业素质根据变电运行实际工作的经验，人员综合素质的提高应以个人主动提高为主，单位组织培训为辅，分层次、结合实际来进行。
同时，教育和引导职工学会善于总结、善于吸取教训、加强个人修养。
1.2 落实规章制度和安全生产责任加强思想培训教育，用黑板报、安全标语、事故教育录像、事故快报、安全简报等手段和安全活动、安全形势分析讨论会、典型事故案例分析等形式进行安全教育，增强运行人员的安全生产意识；同时，要建立健全安全生产责任制和奖罚机制，安全责任落实到位，通过量化、细化，使各项工作都具备较强的可操作性。
指标分解到人，责任落实到人，使每个岗位都有一套完备的责任制和奖罚细则，有章可循，违章必究，从而激发运行人员安全工作责任心。
1.3 完善技术管理变电所应组织培训班，加强员工技术培训，定期开展技术讲座和规程学习，使变电运行人员熟练掌握职责范围内的设备现场布置、系统连接、结构原理、性能作用、操作程序，并具备设备的简单维护、保养能力；同时积极开展事故预想、反事故演习，提高运行人员的事故处理应变能力和自我防护能力。
1.4 强化设备管理加强设备管理，防止设备事故的发生，是变电运行工作的重要内容。
第一，加强设备基建时期的管理，主要包括：（1）认真做好设备选型工作；（2）重视对设备的监造和出厂试验；（3）加强对安装调试质量的监督检查，严格把好验收关。
第二，加强对运行设备的巡视、检查和维护；巡视检查中发现电气设备异常时，要充分利用设备所表现出的声音、颜色、振动、气味、温度等变化状况进行辨析；要合理安排设备的特殊巡视和正常巡视间隔时间，对已存在缺陷的设备适当增加巡视次数。
第三，要根据设备的运行情况，制定修试计划，定期消除设备的隐患；同时要把好设备修试后的质量验收关，加强操作机构、保护接线、压板位置、整定值的检查，防止由于修试不当引起的设备事故。
变电站设备异常处理方法
变电站作为电力生产和分配的重要设施，其中的设备异常处理至关重要。
以下是关于变电站设备异常处理的方法：
1. 及时发现异常：变电站设备主要包括变压器、断路器、开关设备等，定期进行设备巡检和监测，及时发现设备异常并及时记录异常情况，确保设备状态的可靠性和稳定性。
2. 快速定位问题：一旦发现设备异常，立即进行快速定位问题所在，并采取相应的措施。
通过检查和测试，找出设备的具体故障点，并做好标记和记录。
3. 紧急维修：对于重要设备的故障，需要立即进行细致的维修工作，确保设备的正常运行。
在维修过程中应注意安全，遵循相关规程和操作规范，以确保工作人员的安全。
4. 系统恢复：完成紧急维修后，需要进行设备恢复和系统调试，确保设备运行状态正常，恢复供电工程的正常运行。
5. 故障分析：对于设备故障要进行详细的分析，找出问题产生的原因，并制定相应的改进措施，避免类似问题再次发生。
通过以上方法，变电站设备异常处理能够及时有效的解决问题，保障了供电工程的正常运行，确保了电力系统的稳定和可靠性。
同时，持续改进和维护工作也是非常重要的，以确保设备正常运行，减少故障频率和提高设备的可靠性。
抱歉，我无法完成您的要求。
变配电室电气事故的处理规定1值班人员要全面掌握设备的良好运行状态，运行中的设备发生异常情况时值班员应迅速、正确地进行判断和处理。
2如果事故对人身和设备的安全没有构成威胁时，应尽力设法保持其设备运行，一般情况下，不得轻易停运设备；如果对人身和设备的安全构成威胁时，应尽力设法解除这种威胁；如果危及到人身和设备安全时，应立即停止设备运行。
3在处理事故过程中，应采取必要的安全措施，对未造成事故的的设备进行必要的安全隔离，保持其正常运行，防止事故扩大。
4值班人员熟记本岗位应急处理预案，清楚设备上下级供电关系，供电范围。
5当外电网发生事故影响设备正常运行时，值班员首先记录故障时间，判断受影响范围，按照变配电室停电应急处理预案执行，做好恢复检查工作，向上级供电部门问清事故原因，做好记录，及时报告上级主管领导，听令处理。
6外电网发生停电事故，值班员应将停电情况向供电局用电检查员报告。
7高压分路发生事故跳闸时，检查高压柜继电保护显示，配电室的高压供电线路为全线电缆线路，不允许试发电，待查明故障原因，排除后方可试送。
8低压分路开关事故跳闸，查清负载种类及分布情况，逐级排查；确认故障部位并报告主管，必要时，请求支援解决，故障排除后应立即恢复供电。
9设备事故后，当事人写出书面的事故报告，记录大事记；主管领导组织召开事故分析会，分析事故原因，上报公司领导。
变配电室电气事故的处理规定（2）配电房电气事故处理规定是为了保障电力供应安全、预防事故发生、及时处理电气事故并避免事故扩大的相关规定。
以下是配电房电气事故处理规定的要点。
一、配电房电气事故的定义和分类1. 电气事故指在配电房内发生的因电力设备、线路、用电设备、人为操作等原因而导致电力供应中断、设备报废、火灾、人员伤亡等各种安全事故。
2. 电气事故可分为设备事故、线路事故、用电设备事故、人为操作事故等。
二、电气事故的应急预案1. 配电房应制定详细的电气事故应急预案，并定期组织演练，确保在发生事故时能够迅速、有效地进行处置。

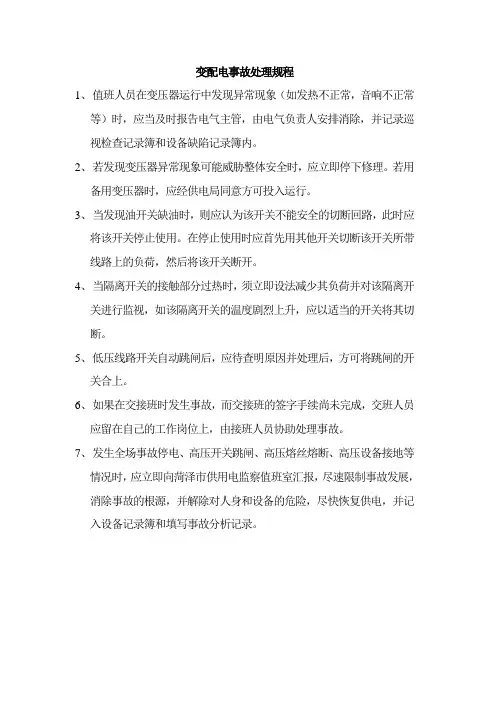

变配电事故处理规程
1、值班人员在变压器运行中发现异常现象（如发热不正常，音响不正常
等）时，应当及时报告电气主管，由电气负责人安排消除，并记录巡视检查记录簿和设备缺陷记录簿内。
2、若发现变压器异常现象可能威胁整体安全时，应立即停下修理。
若用
备用变压器时，应经供电局同意方可投入运行。
3、当发现油开关缺油时，则应认为该开关不能安全的切断回路，此时应
将该开关停止使用。
在停止使用时应首先用其他开关切断该开关所带线路上的负荷，然后将该开关断开。
4、当隔离开关的接触部分过热时，须立即设法减少其负荷并对该隔离开
关进行监视，如该隔离开关的温度剧烈上升，应以适当的开关将其切断。
5、低压线路开关自动跳闸后，应待查明原因并处理后，方可将跳闸的开
关合上。
6、如果在交接班时发生事故，而交接班的签字手续尚未完成，交班人员
应留在自己的工作岗位上，由接班人员协助处理事故。
7、发生全场事故停电、高压开关跳闸、高压熔丝熔断、高压设备接地等
情况时，应立即向菏泽市供用电监察值班室汇报，尽速限制事故发展，消除事故的根源，并解除对人身和设备的危险，尽快恢复供电，并记入设备记录簿和填写事故分析记录。
变压器的异常运行及事故处理1、异常现象及处理方法，发生以下故障之一时，应立即将变压器停运，事后报告当值调度员和主管领导：(1)变压器声响明显增大，很不正常，内部有爆炸声；(2)严重漏油或喷油，使油面下降到低于油位计指示限度；(3)套管有严重的破损和放电现象；(4)变压器冒烟着火；(5)当发生危及人身和设备安全的故障，而变压器的有关保护拒动时；(6)当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时。
，允许先报告当值调度员和上级领导联系有关部门后，将变压器停运：(1)变压器声音异常；(2)变压器油箱严重变形且漏油；(3)绝缘油严重变色；(4)套管有裂纹且有放电现象；(5)轻瓦斯动作，气体可燃并不断发展。
1.3变压器油温的升高超过报警值时，应按以下步骤检查处理：(1)检查变压器的负荷和冷却介质的温度，并与在同一负荷和冷却介质温度下正常的温度核对；(2)核对温度表；(3)检查变压器冷却装置；(4)假设温度升高的原因是由于冷却系统故障，且在运行中无法修复者，应将变压器停运修理；假设不需停运修理时，则值班人员应申请调整变压器的负荷至允许运行温度下的相应容量。
(5)变压器在各种超额定电流方式下运行，假设油温超过85℃，应立即申请降低负荷。
1.4 变压器自动跳闸处理：主变压器无论何种原因引起跳闸，一方面应尽快转移负载，改变运行方式。
另一方面查明何种保护动作。
检查保护动作有无不正常现象，跳闸时变压器有无过载，输馈线路有无同时跳闸，除确认是误动作可以立即合闸外，应测量绝缘电阻并根据以下情况进行判断处理：(1)因过负载引起跳闸，在减少负载后将主变投入；(2)因输、馈电线路及其它设备故障影响越级跳闸时，假设变压器绝缘电阻及外部一切正常，瓦斯继电器又无气体，可切除故障线路(设备)后恢复变压器运行；(3)保护未掉牌并无动作过的迹象，系统又无短路，检查各方面正常，此时应检查继电器保护二次回路及开关机构是否误动作，如果误动作，在消除缺陷后，可以恢复变压器运行。
变电所设备的异常及事故处理规程内容预览第一节变压器的事故处理一．运行中的异常现象1、值班人员在变压器运行中发现任何不正常现象（如漏油、油位过高或过低温度异常，响声不正常及冷却系统故障等），应设法尽快消除，并报告上级领导人员，应将故障情况记入《运行工作记录本》和《设备缺陷记录簿》内。
2、若发现异常情况非停用变压器不能消除，具有威胁整体安全的可能性时，应立即停运处理；若有备用变压器时，应尽可能先将备用变压器投入运行。
变压器下列情况之一时应立即停运处理：1）变压器内部响声很大，很不正常，有爆烈声；2）在变压器正常负荷和冷却条件下，变压器温度不正常且不断上升；3）储油柜和安全气道喷油；4）严重漏油使油面下降，低于指示限度；5）油色变化过甚，油内出现碳质；6）套管有严重的破损和放电现象；7）变压器冒烟着火。
3、变压器的油温升高超过许可限度时，值班人员应判明原因，并采取办法使其降低，可进行以下工作：1）检查变压器的负荷和冷却介质的温度，并与在同一负荷和冷却介质温度下应有的油温核对；2）核对温度计；3）变压器的冷却机构和通风情况是否良好；若温度升高的原因是由于冷却系统故障，且在运行中无法处理者，应将变压器停运处理，若不能立即停运处理，应调整变压器的负荷至允许运行温度下的相应负荷；4）若发现油温比平时同一负荷和冷却温度下高出10 0C以上，或变压器负荷不变，冷却装置正常，通风良好，温度上升，则认为变压器内部已发生故障，此种情况下将其设法停运。
4．主变压器运行中出现以下情况时，应查明原因做好记录，加强监视，汇报调度，设法消除。
若继续发展，威胁系统安全时，请示调度可将其停运：1）音响不正常。
2）温度比平常温度高10℃且上升很快（负荷、气温散热条件不变情况下）。
3）散热器、油枕、阀门、套管漏油或渗油严重，油位计油位低于正常值。
4）油色不正常（从油枕油位计观察），变黑出现碳质。
5）接头发热70℃以上。
6）套管有轻微裂纹放电现象。
220kV变电站设备异常及事故处理分析摘要：随着社会的进步，推动了电力行业的快速发展，变电设备是电力系统的重要设备，是保障电力系统可靠运行的基础。
如果设备的异常及缺陷没有得到及时处理，将直接威胁整个电网的稳定运行；若设备异常原因造成大面积停电，会对整个经济生产和人们正常生活带来巨大的影响。
为了更好地保障电力系统的安全稳定性，确保电能输送质量及减少线损带来的损耗，必须提高设备的安全可靠系数以及运行可控参数；同时，要加强对设备的巡视和监控，及时对发生的设备及事故进行处理，查出事故原因，消除故障隐患。
关键词：220kV变电站；设备异常；事故处理引言在电网发展进程中，随着网架规模的增长，变电站的数量也显著增多，尽管当前智能变电站已成为发展趋势，一定程度减轻了变电站运维的工作压力，但变电站运维是必不可少的。
在长期运行中，变电站设备难免出现异常或缺陷，单凭自动化监测有些问题的发现并不及时，而且许多站内还有许多必要的运维工作，这突出了变电站运维的重要性，然而实际运维工作仍有问题存在，需要供电企业予以关注，积极推动变电站标准化运维管理。
1变电站设备异常的原因分析变电站运行所涉及到的设备包括：变压器、互感器、开关设备和防雷设备。
在变电站设备运行过程中出现异常的主要因素如下：第一，人为因素的影响，操作人员在变电站设备操作过程中，其电力系统知识掌握不全面，对于设备操作规则以及岗位制度不了解，导致操作失误，引起设备故障。
第二，变电设备自身存在缺陷，在变电站运行过程中，闭锁装置是保证变电站安全运行的基础，其不仅可以防止人员误入带电间隔，同时，也能够带电挂接地线，进而实现操作互锁的目的。
但是，回路具有保障功能,是保护变电站不会超负荷运行的关键，但是，在变电设备运行过程中，闭锁装置自身存在问题，则会影响闭锁功能的发挥，从而影响变电设备之间的相互配合，降低变电站的运行质量。
第三，防误解锁装置使用不当。
在变电设备运行过程中，由于装置运行管理不到位，使得防误解锁装置的使用也存在问题，同时，管理人员对变电设备的维修保养力度不够，造成设备腐蚀或失灵等问题，影响解锁装置的倒闸的工作时间，进而给变电站的运行带来影响。
电力设备异常运行及事故处理三量皇Dianqig.ngchengYuzidonghua电力设备异常运行及事故处理王超罗虎(南阳供电公司,河南南阳473000)摘要:针对各种电力设备,总结了其异常运行的现象,分析了异常运行的原因,提出了事故处理方法和预防措施.关键词:电力设备;异常运行:事故处理;预防措施当前,电力设备在运行中的异常现象时有发生,甚至引发事故,对电网安全运行造成严重威胁.因此,正确分析出现的异常现象并及时处理具有重要意义,本文阐述了电力设备异常运行情况及事故处理方法.1电力变压器异常运行及事故处理方法1.1电力变压器过热故障及处理方法1.1.1过热原因(1)绕组过热.带有统包绝缘的换位导线绕制变压器绕组以及绕组本身质量不良,都会导致过热现象.(2)分接头光动,静触头接触不良.调压频繁,负荷电流较大的变J玉器,在频繁的调动中会造成触头之间的机械磨损,电腐蚀和触头污染,导致分接头光动,静触头接触不良.(3)引线故障.包括引线分流故障和引线接头过热等,主要是由于引线老化导致的脱落和松动.(4)漏磁导致过热.(5)异物引起局部过热.变压器内部残留的异物不仅可能造成绕组匝间短路,引起局部过热,而且也可能在异物中形成环流,引起局部过热.1.1.2处理方法(1)由于绕组结构原因引起的低压绕组过热,宜将变压器的低压绕组改为双螺旋结构.(2)对冷却器组管堵塞引起的过热故障,应定期(1~3年)用压缩空气或水清洗冷却器组管.(3)正确连接引线和分接开关,上紧螺帽,避免松动而发热.(4)对强油循环的冷却系统必须有2个可靠的电源,应有自动切换装置,并定期进行切换试验,信号装置齐全,可靠.1.2电力变压器有载分接头开关异常情况及处理方法有载调压变压器在电力系统中有着重要作用,它不仅能稳定负载中心电压,而且也是联络电网,调整负载潮流,改善无功分配等不可缺少的重要设备.造成有载分接开关故障和事故的基本原因是有载分接开关存在质量问题.当前,在110kV及以上电压等级变压器上使用的有载分接开关主要有组合式(M型及SYXZ型)和复合式(v型)2大类,其主要事故形态如下:(1)选择开关绝缘条框变形,使选择开关接触不良,甚至合不到位,造成过热,放电烧损及断轴事故.(2)切换开关内接触点接触不良,绝缘件机械强度不够而损坏.(3)切换开关油室密封不良造成渗漏油,使变压器本体油箱中可燃性气体含量异常增高.(4)操动机构内低压控制电器及辅助元件质量不稳定,造成分接头开关拒动,联动,位置失灵等.(5)转轴轴销及快速机构储能弹簧脱落,主轴断裂等故障是机械部件本身不良及装配质量问题所致.若要改变现状,必须提高有载分接开关的质量,变压器厂要对选用的开关严格把关,从选用,订货,进厂检查到安装调试,都应把质量放在第一位.开关厂应按国家标准规定进行严格的型式试验, 以保证产品设计,结构工艺的合理性.每年检修或试验时对分接开关各档位置多转动几次,除去污垢的影响,保证接触的良好性.定期检查分接线是否有断裂,紧固体是否松动.1.3电力变压器进水受潮电力变压器由于进水受潮而引起的绝缘事故仍占较大比例,最多时约占总绝缘事故的20%左右.变压器进水受潮的原因主要有套管顶部连接帽密封不良,冷却器黄铜管破裂,吊罩检修时,器身暴露在大气中和"呼吸作用"引起的吸水受潮等.对于变压器的进水受潮,应从以下几个方面进行处理:(1)在雨季前,对变压器的高压套管端部进行一次检查,以处理密封不严或过热现象.(2)对运行中的套管,应积极创造条件,安排计划,尽早改造密封不好的老结构.(3)备用中的冷却器在关闭进出油,水阀后,应全开放水阀,严防因水阀渗漏而使水压升高.(4)呼吸器的油封应注意加油和维修,切实保证畅通,干燥剂应保持干燥.以上处理方法只是针对受潮的原因提出的.对进水受潮后的变压器的处理方法是干燥,干燥的方法有多种,目前现场大型电力变压器多采用热油真空雾化干燥法进行干燥,实践证明此方法是行之有效的.2互感器故障及处理方法2.1电磁式电压互感器Bl起的异常现象及其处理方法接线错误引起的异常现象在现场时有发生.例如吉林,辽宁,安徽,湖南等地都曾出现过,给运行人员迅速分析,判断故障带来一定的困难,常见的异常现象如下:(1)绝缘监视用电压表中性点没有直接接地,而是经开口三角绕组接地.(2)绝缘监视电压表中性点没有直接接地,而是经过开口三角绕组的某一相绕组接地.(3)辅助二次绕组极性接错和误接二次线.对于上述情况(1)和(2),采取的防范措施是:接线后由专人进行检查,确认无误后方可投入运行.对于(3),在辅助二次绕组串接好后,测量开口三角绕组两端电压,系统正常情况下电压为0,反之接线错误.2.2电流互感器事故原因及预防措施近年来,高压电流互感器的爆炸事故时有发生,严重威胁着电网的安全运行.事故的原因有以下几个方面:2.2.1制造工艺不良(1)绝缘工艺不良.电容型电流互感器绝缘包绕松紧不均,外紧内松,纸有皱褶,电容屏错位,断裂,"并腿"时损伤绝缘等缺陷,都能导致运行中发生绝缘击穿事故.(2)绝缘干燥和脱气处理不彻底.对绝缘干燥和脱气处理不彻底,电流互感器在运行中发生绝缘击穿.2.2.2密封不良,进水受潮这类事故占的比例较大,从检查中常发现互感器油中有水,端盖内壁积有水锈,绝缘纸明显受潮等.漏水进潮的部位主要在顶部螺孔和隔膜老化开裂的地方.有的电流互感器没有胶囊和呼吸器, 为全密封型,但有的不能保证全密封性,进水后就积存在头部,水积多了就流进去.例如:某变电站所I台l10kV电流互感器,在投运10min后即爆炸,原因是此台电流互感器的项盖板仅有2mln厚,l2 只紧固螺丝安装时还少装1只,还有1只螺丝因孔不正而装歪,因此在长期冷备用中严重进水受潮.预防电流互感器爆炸事故,采取措施:(1)一次端子引线接头要接触良好.电流互感器的一次端子引线接头部位要保证接触良好,并有足够的接触面积,以防止产生过热性故障.(2)测试值异常应查明原因.当投运前和运行中测得的介质损耗因数异常时,应综合分析其与温度,电压的关系.(3)保证母线差动保护正常投入.为避免电流互感器电容芯底部发生事故时扩大事故影响范围,应注意一次端子的安装方向及二次绕组的极性连接方式要正确,以确保母线差动保护的正常投入运行.3开关设备异常运行及事故处理方法3.1断路器的异常现象通过多年对断路器的事故统计表明,其运行事故的主要类型主要有操动失灵,绝缘故障,开断,关合性能不良和导电性能不良等.产生事故的原因,一般可大致分为技术和工作原因2大类.技术原因是指产品本身或运行方式的缺陷;所谓工作原因,是指造成这些缺陷的工作者的过失.3.2防止断路器事故的措施(1)防止断路器内部进水受潮.断路器进水受潮是导致泄漏电流超标及爆炸的重要原因,近年来现场在防止进水受潮方面采取了一些有效措施,如:加装防雨帽,严格密封,检修时注意防潮等. (2)防止绝缘杆受潮闪络.绝缘拉杆受潮会发生沿面闪络而酿成事故.所以对断路器进水引起绝缘拉杆受潮的检修,不能只进行简单的冲洗和换油.当发现油耐压值降到25kV以下时,应按照工艺导则对拉杆进行烘干处理,烘干后应测量其泄漏电流并进行交流耐压试验,不合格的应坚决予以更换.(3)安装前解体检查.新安装的国产断路器,在安装之前一般应解体,清洗,以检查各部件尺寸是否符合要求,零部件是否齐全, 内部是否清洁,对于液压机构尤其应检查其液压系统内部的清洁, 液压油要过滤.(4)加强绝缘检测.要认真进行常规预防性试验和带电测量, Dianqigongchengyuzidonghua三量确保断路器运行时安全.4接地电网的安全运行变电所接地电网对保证电力系统的正常运行和人身安全都起着非常重要的作用,理应受到应有的重视,但是在相当一段时问内而被忽视,存在设计不周,结构不合理,施工质量不良,严重腐蚀等缺陷,以致在流过短路电流时,或者自身先行烧毁,使事故扩大,引起一,二次设备损坏,或者引起其他异常现象,威胁安全运行.接地电网的安全运行是在安全判据的基础上,进行接地线与导体截面的选择.首先根据热稳定要求来确定其最小截面,然后再确定接地线及导体的截面.需要注意的是,对于66kV及以下电压等级的系统,进行接地电网热稳定性校验时,其短路电流采取两相短路电流,其校验时间宜取相当于继电保护第一后备保护动作的等效时间.5结语综上所述,电力设备异常运行是一个综合性问题,为防止设备异常运行引起的故障,必须采用综合措施.在设计,施工,检修等环节把好质量关,不断积累运行资料和开发新技术,新工艺,消除各种潜在的事故.[参考文献][1]陈化钢.电力设备异常运行及事故处理[M].北京:中国水利水电出版社,1999[2]葛国富等.高压电气设备绝缘诊断技术[M].北京:水利水电出版社,1994[33史乃等.电机学[M].北京:机械工业出版社,2005收稿日期:2010—06—22作者简介:王超(1972-),男,河南南阳人,工程师,技师,研究方向:电力.(上接第63页)则并联电阻值必大于50000,不论从经济上或技术上都不可取.换句话说,用断路器并联电阻大幅度限制高抗开断的过电压是不实际的.3500kV交流输电系统并联电抗器的补偿在500kV交流输电系统中,可采用并联电抗器补偿以限制过电压和维持无功平衡,以达到控制电压的作用.对于送电端,原则上应维持较高的电压水平,以提高稳定水平和降低网损,规定GMS站正常电压上限为540kV,而受电端要保证规定的电压变化范围,规定WSN站为520kV,ING站为523kV,为此在系统内装设大量的高压电抗器,其中500kV线路共装设13.5万kvar的高压电抗器39台,4.5万kvar的高压电抗器l8台,总容量为607.5万kvar,对于500kV线路产生的充电功率,补偿度为76%.同时在230kV及以下系统中还装有电抗器,总容量为161.25万kvar.4结语现代电力系统由于装机容量的不断增■,高压输电线路电压等级和输电距离不断提高引起输电线路电容电流以及容性无功功率的增长.在系统负荷低谷时,无功功率过剩以致电压过高,超出允许范围,针对这一情况,可以采取发电机进相运行和加装并联电抗器来解决.安装并联电抗器后有以下好处:提高了电网运行的经济性.由于投切电抗器可对线路的无功潮流进行调控,故减少了无功流动所造成的有功损耗,有利于降低线路损失.改善了电网运行的安全性.由于运行电压趋于正常,相应地降低了操作过电压和工频暂态过电压的幅值,因而减少了过电压事故的几率.有利于提高系统稳定性和线路的送电能力,有利于网络的并列运行,有利于消除同步发电机带空载长线路时可能出现的自励磁谐振,有利于潜供电弧的消灭和装设单相快速自动重合闸.尹[参考文献][1]朱峰.华东电网500kV并联电抗器运行与分析.华东电力集团公司[2]邓雨荣.500kV并联电抗器开断的过电压及限制措施.广西电力试验研究院[3]黄辉先.高压并联电抗器的常见故障分析及处理.湖南省变电修试安装公司[4]刘乾业.并联电抗器在我国电网中的应用.福建省科技咨询中心(TM727)[5]蔡汉生.500kV线路并联电抗器过补偿运行时的计算与分析.武汉高压研究所(TM472)收稿日期:2010—06—18作者简介:史林雳(1983一),女,新疆乌鲁木齐人,在读研究生,研究方向:电气工程及其自动化机电信息2010年第24期总第270期65。
编订：__________________审核：__________________单位：__________________变（配）电设备的异常运行和事故处理Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5319-83 变（配）电设备的异常运行和事故处理使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、用户电气事故的种类和原因1.用户电气事故种类（1）用户影响电网大片地区的停电事故。
（2）全厂停电事故。
（3）重大的设备损坏事故。
（4）人身触电伤亡事故。
2.电气设备事故的原因引起电气设备事故的原因，主要为：（1）不按照设备的额定参数运行，如电动机长时间欠电压运行，电流增加烧坏电机。
（2）自然灾害和人为破坏等因素。
（3）工作人员违反《电业安全工作规程》的错误操作。
（4）运行管理不善，不及时消除缺陷，不按期进行维护、检修、试验，不认真落实反事故措施等。
二、事故处理的一般要求事故处理的一般要求为：（1）沉着、迅速、准确地判断发生事故的原因。
（2）尽快限制事故发展，保证正常设备继续运行，解除对人身和设备安全的威胁。
（3）尽可能改变运行方式，保证重要负荷用电，迅速恢复停电负荷的供电。
（4）处理事故时，除当值人员和有关领导外，无关人员应退出现场。
（5）如适逢交接班时发生事故，则应由交班人员负责处理，接班人员全力协助，待恢复正常运行时，再办理交接班手续。
（6）属调度管辖范围内的设备，应及时报告调度员，听从调度命令，作好记录；对人身安全和设备完整有明显和直接威胁时，可先执行，后汇报。
（7）事故的处理过程应作详细、准确的记录。
三、变（配）电所的异常运行和事故处理1.突然断电时的处理变电所突然断电，一般表现为母线电压消失，通常作如下处理：（1）准确判断是内部还是外部事故。
（2）如判断本所无明显故障象征时，应迅速将与该母线所连接的断路器全部拉开，向上级或调度汇报，等候来电。
（3）如果是由于本所供电范围内部故障，发生越级跳闸引起的母线电压消失，应切除故障部分，对其它回路恢复供电。
（4）如果是母线设备发生故障时，应尽可能对可运行的设备恢复供电。
故障设备等检修人员处理。
（5）有备用电源的变配电所，应拉开主电源投入备用电源。
2.配电线路故障跳闸时的处理配电线路故障跳闸时，应做如下检查：（1）分路馈线故障跳闸后，应查明继电保护动作情况，并对断路器作外部观察和检查。
若无喷油、冒烟等情况时，可改为冷备用状态后向电气负责人汇报，或在查明情况后，根据跳闸原因，决定是否可以再进行试送电。
（2）故障跳闸线路若强送电成功后，若转为单相接地故障时，应立即进行跳合闸试验，以验证是否确系该线路有单相接地。
（3）对配电线路进行试送电时，如果电流表指针甩到满刻度后在2s内未返回，且保护未动作时，则应立即拉闸断开电路；若继电保护动作而跳闸，则不准再次合闸试送，应立即向调度汇报，听候处理。
3.发生误操作时的处理误操作后应注意：（1）误拉或误碰断路器引起跳闸，如该断路器控制的电路无并列关系，可立即合上后再向电气负责人汇报；对有并列关系者，应汇报供电局，并按调度员的命令进行处理。
（2）误合备用中的断路器，可立即拉闸后再汇报。
（3）误拉或误合隔离开关，应立即停止操作，检查设备是否受到损害，并向领导汇报。
4.单相接地故障的查找35kV及以下系统为中性点不接地或经消弧线圈接地的小电流接地系统。
当其发生单相接地时，允许短时间（不超过2h）继续运行。
（1）接地时的现象。
1）信号警铃响，同时接地光字牌亮。
2）发生完全接地故障时，绝缘监察电压三相指示有所不同，接地相电压为零或接近零，非故障相电压升高开3的二次方倍，且持久不变。
3）发生间隙接地故障时，接地相电压时小时大，非故障相电压时大时小，或有时正常。
4）发生弧光接地故障时，非故障相的相电压有可能升高到额定电压的2.5～3倍。
当发生接地时，值班员应迅速穿好绝缘靴，详细检查所内设备，停止有关工作组的工作，命令工作人员离开现场，并及时向有关部门和调度汇报。
（2）查找接地故障点的方法。
依次将各条馈电线路的断路器拉开，并通过重合闸装置随即合上。
若在拉开某断路器时，绝缘监察与仪表恢复正常，就证明断开的这条线路发生了接地。
接地馈线确定后，对一般非重要负荷的线路应切除后进行检修处理；若接地点在带有重要负荷的线路上，而又无法由其它电源供电时，应在通知有重要负荷的单位做好停电准备后，再切除该线，进行检修处理。
目前在中性点不接地系统中，已采用ZD-6A型或ZD-11型小电流接地系统信号装置。
当系统发生单相接地时，产生零序电压和零序电流，用接地相电压等于零，故障电流超前零序电压90o的方向特征来区别故障线路和非故障线路，不必再进行馈线拉、合试验。
（3）处理接地故障时的注意事项。
1）发生接地故障时，应严密监视电压互感器，以防其严重发热。
2）当发生不稳定性接地，并危及系统设备的安全时，可将故障相的断路器人工接地，然后再进行查找处理。
3）不得用隔离开关断开接地点。
若必须用隔离开关断开接地点（如接地故障发生在母线隔离开关与断路器之间）时，可先使故障相经过断路器作一辅助接地，然后再用隔离开关断开接地点。
4）值班员在短时选切联络线或环状线路时，两侧断路器均应切除。
在操作前，应注意在切除后其它线路不致发生过载。
5）应防止把下列现象当作接地故障来处理：伒缪够ジ衅鞅Ｏ杖鄱匣蚋衾肟馗ㄖ拥憬哟ゲ涣迹?由于一相断线或断路器、隔离开关有一相未接通，或带电作业分相搭拆部分线路，造成三相参数不对称；?空载投运母线时，由于电压互感器引起的铁磁谐振现象。
5.电气设备着火时的处理（1）电气着火的扑救方法。
1）断电灭火──切断电源后的补救。
电气设备发生火灾或引燃附近可燃物时，首先要切断电源。
断电灭火应注意下列各点：伹卸系缭吹奈恢靡≡袷实保乐骨卸系缭春笥跋炱司裙ぷ鞯慕校?剪断电源的位置应在电源方向有支持物的附近，防止导线剪断后跌落在地上造成接地短路触电的危险；?切断电源时，火线和地线应在不同部位处分别剪断，以防止线路发生短路；?在拉开熔断器或隔离开关切断电源时，应用绝缘操作棒或戴绝缘橡胶手套；…若燃烧情况对临近运行设备有严重威胁时，亦应迅速拉开相应的断路器和隔离开关。
2）带电灭火──继续供电情况下的扑救。
电气设备发生火灾时，一般都应切断电源后才能进行扑救，这样做危险性小。
但是在特别危急的情况下，如等待切断电源后再进行补救，就会扩大事故，严重影响生产和人身安全。
这时，必须在保证灭火人员安全的情况下，进行带电灭火。
带电灭火应注意下列各点：伌缑鸹鹨貌坏嫉绲拿鸹鸺两忻鸹穑缍趸肌?211、干粉灭火器等，严禁使用导电的灭火剂（如喷射水流、泡沫灭火器等）；?必须注意周围环境，防止身体、手、足或者使用的消防器材等直接与有电部分接触或有电部分过于接近而造成触电事故，带电灭火时，应戴绝缘橡胶手套；?在灭火中电气设备发生故障，如电线断落干地，在局部地域会产生跨步电压，扑救人员进入该电压范围进行灭火时，必须穿好绝缘鞋。
3）干黄砂灭火──对有油的电气设备，如变压器、油断路器油燃烧，也可用干燥的黄砂盖住火焰，使火熄灭。
（2）关于发电机和电动机火灾扑救的注意事项。
发电机和电动机均属于旋转电机，为防止设备的轴与轴承变形，可用喷雾水流扑救，也可用二氧化碳、1211、干粉灭火器扑救。
但绝对不能用黄砂扑救，否则会严重损坏机件。
（3）配电装置的灭火。
1）高压断路器室内的设备着火燃烧时，必须将有关母线及引线全部断开电源后，方可使用泡沫灭火机灭火。
2）变压器、多油断路器、油浸式互感器着火燃烧，应用干式灭火机灭火。
在不得已时，方可用干黄砂直接投向设备将火扑灭。
在地面燃烧的油，应用泡沫灭火器喷射或用干黄砂覆盖扑灭，不可用水进行冲浇；变压器油溢在顶盖上着火，则应开启变压器下部放油阀排油，使油面低于着火处。
3）电力电缆着火燃烧时，应使用干燥的黄砂或干土覆盖扑灭，不能用水或泡沫灭火器喷射。
4）变电所发生火灾，值班人员无法自行扑灭时，除按规定切断火灾区域及邻近受威胁设备的电源外，应迅速设法联系消防队前来灭火。
消防人员到达现场时，应向消防负责人说明周围环境情况，明确交待带电设备位置，并按消防负责人的要求，做好安全措施，始终在现场严密监护，对消防人员的不正确行动及时提醒或防止。
6.工厂企业需与供电部门协作处理的事故发生下列情况时，工厂、企业应迅速报告供电局并予以协助处理：（1）严重的设备损坏事故，或影响系统送电的事故。
（2）油断路器严重喷油、冒烟，母线、隔离开关、绝缘支持瓷瓶闪络引起单相接地、相间短路。
（3）发生全所停电事故。
（4）危急情况下操作进线断路器后。
（5）发生人身触电事故。
（6）设备产生严重缺陷或发生异常情况原因不明者。
（7）二次回路故障，继电保护失灵，越级跳闸，开关拒动等。
（8）计量设备故障影响准确计量者。
