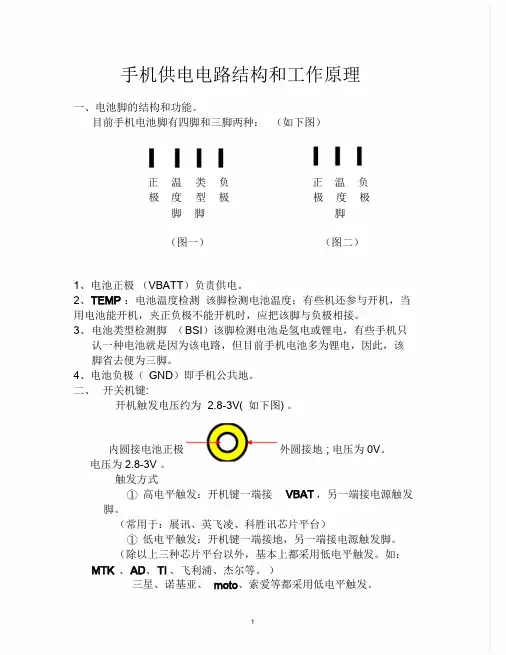

手机供电电路结构和工作原理一、电池脚的结构和功能。
目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一）（图二）1、电池正极（VBATT）负责供电。
2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。
3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。
4、电池负极（GND）即手机公共地。
二、开关机键:开机触发电压约为 2.8-3V( 如下图) 。
内圆接电池正极外圆接地; 电压为0V。
电压为2.8-3V 。
触发方式①高电平触发：开机键一端接VBAT，另一端接电源触发脚。
（常用于：展讯、英飞凌、科胜讯芯片平台）①低电平触发：开机键一端接地，另一端接电源触发脚。
（除以上三种芯片平台以外，基本上都采用低电平触发。
如：MTK、AD、TI、飞利浦、杰尔等。
）三星、诺基亚、moto、索爱等都采用低电平触发。
三、手机由电池直接供电的电路。
电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。
在电池线上会并接有滤波电容、电感等元件。
该电路常引起发射关机和漏电故障。
四、手机电源供电结构和工作原理。
目前市场上手机电源供电电路结构模式有三种；1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压逻辑电压(VDD)复位信号(RST)电源射频电压(VREF)中字库暂存管理频分VTCXO 26M 13M频CPU 26M器ON/OFFAFC开机维持关机检测（电源管理器供电开机方框图）1）该电路特点：低电平触发电源集成块工作；把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。
2）该电路掌握重点:（1）各元件的功能与作用。
