2019年中考物理电学计算题

  • 格式：doc
  • 大小：799.50 KB
  • 文档页数：6

1、（2011年安徽23．）实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。

在龟路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。

利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R 1=140Ω，R 2=60Ω。

当开关s 1闭合、s 2断开时，毫安表的读数为 6 mA ；当s 1、s 2均闭合时，毫安表的读数为8 mA 。

求毫安表的电阻R A 和电源的电压U 。

2、（2011年巴彦淖尔23．）一电饭锅铭牌上标有“220V 1100W ”字样。

（1）电饭锅正常工作时，它的电阻是多少Ω？（2）在电饭锅内倒入质量为2kg 、温度为20℃的水，若把这些水加热到80℃，水最少需要吸收多少热量？[C 水=4.2×103J/（kg·℃）]（3）为了加热这些水，电饭锅正常工作了10min ，它产生了多少热量？（4）什么原因导致（2）与（3）中两个热量值不相等？（说出一条即可）3、（2011年包头23、）（10分）如图16甲所示电路，可变电阻R 2的滑片P 从左向右滑动过程中，电压表与电流表的示数呈图16乙所示的规律。

求：（1）当电流表的示数为5A 时，可变电阻R 2接入电路的阻值。

（2）可变电阻R 2接入电路的阻值变化范围。

（3）电源电压和电阻R 1各是多大？4、（2011年北京38．）如图19所示，电源两端电压U 保持不变。

当开关S 1闭合、S 2断开，滑动变阻器接入电路中的电阻为R A 时，电压表的示数为U 1，电流表的示数为I 1，电阻R 1的电功率为P 1，电阻R A 的电功率为P A ；当开关S 1、S 2都闭合，滑动变阻器接入电路中的电阻为R B 时，电压表的示数U 2为2V ，电流表的示数为I 2，电阻R B 的电功率为P B ；当开关S 1闭合、S 2断开，滑动变阻器滑片P 位于最右端时，电阻R 2的电功率为8W 。

已知：R 1:R 2=2:1，P 1:P B =1:10，U 1:U 2=3:2。

求：（1）电源两端的电压U ；（2）电阻R 2的阻值；（3）电阻R A 的电功率P A 。

5、（2011年赤峰23、）（8分）一电饭锅铭牌上标有“220V 1100W ”字样。

（1）电饭锅正常工作时，它的电阻是多少Ω？（2）在电饭锅内倒入质量为2kg 、温度为20℃的水，若把这些水加热到80℃，水最少需要吸收多少热量？[C 水=4.2×103J/（kg ℃）]（3）为了加热这些水，电饭锅正常工作了10min ，它产生了多少热量？（4）是什么原因导致（2）与（3）中两个热量值不相等？（说出一条即可）6、（2011年大庆36．）在公园有一种测量瞬间打击力的游戏机，其原理示意图如图19(a)所示，游人手戴拳击手套，击打可水平移动的A 装置，A 通过压杆与压力传感器接触，压力传感器的电阻 值R 会随所受压力大小发生变化．电压表的示数可反映出打击力的大小．图19已知电阻R 0=120Ω，压力传感器表面能承受的最大压力为4 000 N ．压杆与压力传感器的接触面积为4 cm 2．压力传感器的电阻值随所受压力变化的图像如图19(b)所示．若在某次游戏过程中，游人用2 000 N 的力击中装置4，此时电压表的示数为l.5 V ． 设电源电压恒定不变．图19(1)该压力传感器能承受的最大压强有多大?(2)电源电压是多少?(3)当装置A 不受打击力作用时，电压表的示数是多少?7、（2011年福建省泉州31．）(6分)小理对家里的电磁炉进行研究，电磁炉的功率调节范围是120W ～2200W ，(1)小理用电磁炉将质量为2kg 的水从加热到100℃，消耗了0. 22kw ·h 的电能。

水吸收的热量是多少？这时电磁炉的效率是多少?(2)小理用电磁炉煮粥。

先用大火将水开，后用小火煮．这段时间电功率随时间变化如图18所示问第8分钟通过电磁的电流是多少?[水的比热是4.2×103J/(kg. ℃)，家庭电路的电压为220V]8、（2011年三明28、）某学习小组设计了一种预防校园踩踏事故的压力传感报警装置，当停留在楼梯弯道处的人流对地面的压力达到一定值时，电阻式报警器R 0即发出报警信号，提醒学生要注意安全，其工作电路如图（甲）所示．在实验室进行模拟实验获得的相关信息如下：电源电压保持4.5V 不变，报警器R 0的阻值恒为10Ω，压敏电阻R x 随所受压力F 的变化图象如图（乙）所示，当电流表示数为0.3A 时，报警器R 0开始发出报警信号，求此时：（1）报警器R 0的实际功率；（2）压敏电阻R x 的阻值；（3）压敏电阻受到的压力F ．9、（2011年福州25．）（8分）如图14甲所示电路，电源电压为6V 不变，滑动变阻器的滑片P 从a 端移动到b 端，定值电阻R 1两端的电压随滑动变阻器R 2阻值变化的图像如图14乙所示。

问：（1）当R 2为10Ω时，电压表的示数是多少？（2）当电压表示数为2V 时，R 1的阻值是多少？（3）滑动变阻器的滑片P 在b 端时，电阻R 1的功率是多少？10、（2011年桂林28．）小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图20甲所示。

图20乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。

下表是这个豆浆机的主要技术参数；图21所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P －t ”图像。

图18请解答下列问题：（1）豆浆机正常工作时的最大电流是多大？（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。

此时电路的实际电压是多大？11、（2011年河北38．）图20是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。

闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图21所示。

(电阻丝AB的阻值不随温度变化) 求：(1)小灯泡的额定功率；(2)电阻丝AB的阻值；(3)当AB连入电路的阻值R1=2.5时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少。

13、（2011牡丹江34．）太阳能是人类能源的宝库，它清洁无污染、使用安全，在生产和生活中有许多应用。

(1)如图所示，人民公园新安装的太阳能路灯，每盏路灯的额定功率是25W。

如果每天正常工作8h，那么每盏路灯每天消耗的电能是多少?(2)为了保证路灯每天正常工作8h，每盏路灯上的太阳能电池板需要在白天获得4.8×106J的太阳能，这种太阳能路灯的光电转换(即太阳能转化为电能)效率是多少?(3)太阳能、核能是人类为了解决能源危机正在开发和利用的新能源，而在能源日趋珍贵的今天，人们越来越清醒的认识到，核能不适合做未来的理想能源，其重要原因是 ( ) A．科学家无法控制核反应堆中发生的链式反应B．核能与太阳能都无法从自然界直接获取C．核泄漏和核废料产生的放射线对人类和环境造成严重危害14、（2011年鞍山23．）（6分）一台电热水器装有2kg水，通电加热过程中，水温随时间变化情况如图。

求：（1）加热2分钟，水吸收了多少热量？（2）如果电热水器功率为1000W，加热2分钟，放出多少热量？（3）此电热水器的效率η是多少？（η为水吸收的热量与电热水器放出热量的比值）15、（2011年鞍山25．）（6分）小伟设计了一个电子拉力器，甲图为其原理图。

硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）。

定值是阻R0＝5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1＝25Ω，电源电压Ｕ＝3Ｖ，电流表的量程为0～0.6A。

求：（1）闭合开关S后，若拉环不受拉力（即P处于a端），电流表的读数为多少A？（2）已知该弹簧伸长的长度ΔＬ与所受拉力F间的关系如乙图所示。

则当开关S闭合后，作用在拉环上水平向右的拉力为400N时，电流表的读数为多少A？16、（2011抚顺24）(8分)如图是一种新型的太阳能汽车，它是利用太阳能电池板将接收到太阳能转化为电能，再利用电动机来驱动的新型汽车．若电池板为电动机所提供的电压为200 V，电流为23 A．(假设电能全部转化为机械能)求：(1)汽车以10 m/s的速度匀速直线行驶105 m需要的时间和消耗的电能．(2)在相同路面上，该汽车以同样速度匀速直线行驶相同的路程所需的机械能，若由效率为25%的汽油机提供，需消耗汽油的质量．(汽油的热值为q＝4.6×107 J/kg)17、（2011抚顺25.）(7分)如图甲是一种新型的生活小家电——蒸蛋器．它能最大程度保证鸡蛋的营养成分不被破坏和流失．图乙为它的原理图，每次使用时需向蒸蛋器内加入50 g 的水，当水烧干后，温控开关自动断开，鸡蛋即可蒸熟．[c 水＝4.2×103 J/(kg·℃)](1)使用时把20 ℃的水加热至沸腾，水吸收的热量是多少？(标准大气压下)(2)当指示灯正常发光时，通过指示灯的电流为多大？(3)发热器正常工作的电阻为多大？18、（2011年柳州34．）如图l5，电源电压l8 V 且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。

求：(1)灯泡正常发光时的电流；(2)当电流表的示数为0.4 A 时，电压表的示数；(3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.19、（2011年龙岩32．）（9分）某种电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制），从它的说明书上收集到如下数据及图22所示的简化电路原理图。

（1）当S 闭合，S 0断开时，饮水机处于（填“加热”或“保温”）状态。

（2）求：①一满热水箱水的质量；②保温时的电流。

（1L=1×10－3m 3） （3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？ [c 水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m 3]20、（2011年呼伦贝尔24．）豆浆是对人体健康有益的饮品。

小明在使用豆浆机时发现，豆浆机先预热，再研磨，最后加热煮沸。

豆浆机的铭牌如图所示。

小明在一次制作豆浆过程中，先把豆子研磨了3min ，再把1kg 的豆浆从40℃加热到100℃需要豆浆机正常加热5min ，请你帮助小明计算：（1）加热过程中，豆浆吸收了多少热量？｛豆浆的比热容近似为4.2×103J/（kg ·℃）｝（2）豆浆机正常进行加热时，加热电阻的阻值是多少？（3）在本次制作豆浆的过程中，从研磨到煮沸，豆浆机共消耗了多少电能？21、（2011呼和浩特15.）一只电烙铁的额定电压是220V ，在额定电压下工作时的电阻是484 。

合集下载

2019年中考物理试题分类汇编——电功率计算专题(版含答案)(最新整理)

2019年中考物理试题分类汇编——电功率计算专题(版含答案)(最新整理)

2019年中考物理试题分类汇编——电功率计算专题1.（2019哈尔滨，51）随着智能化的普及，机器人在人类的生活中扮演着重要的角色．在图书管理领域机器人可以辅助或替代管理员整理图书，表中所列数据是某新型图书智能管理机器人工作的部分技术参数．现在智能机器人以最大负重将图书匀速竖直提升至最大高度，用时5 s. 则此次提升过程中：（l）机器人提升图书速度是多少？(2)机器人对书做功是多少？（3）机器人的电动机工作电流是多少（结果保留两位小数）？电动机做功是多少？2.（2019包头，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0~80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。

（1）工作电路正常工作时，R在1min内产生的热量是多少？（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。

3.（2019杭州，15）如图是一电动机提升物体的示意图。

电源电压为120伏，电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培。

（g取10牛/千克）（1）求该电动机工作1秒钟所产生的电热。

（2）求电动机线圈阻值。

（3）当该重物上升到一定高度时，电动机的转子突然破卡住，为什么这种情况下电动机容易烧坏?4..(2019上海，22)在图8 所示的电路中,电源电压为12 伏且保持不变,电阻R1的阻值为10欧, 滑动变阻器R2上标有“1A”字样。

电键S 闭合后,电压表V 的示数为5 伏。

2019年中考物理真题集锦(二)专题十九电功率综合计算试题

2019年中考物理真题集锦(二)专题十九电功率综合计算试题

2019年中考物理真题集锦——专题十九：电功率综合计算1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.（2019随州，19）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”挡。

（R1＞R2）求：（1）R1的阻值；（2）“中温”挡正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为1.1×103J/（kg•℃））3.(2019益阳，27) 洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。

为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。

它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。

R0为10Ω的定值发热电阻。

（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？（2）相对湿度在40%~80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。

当相对湿度为70%时，试求发热电阻R0的电功率为多大？4.(2019益阳，25) 为解决某偏远山区的用电困难，利用当地水力资源丰富的特点，扶贫工作队筹措资金为当地建设了一座小型水力发电站，让水坝的水下泄时冲动水轮发电机发电，供当地居民生活所需。

2019年广东省物理中考试题电学部分(含答案)

2019年广东省物理中考试题电学部分(含答案)

2019年广东省物理中考试题电学部分一、单项选择题（本大题共7小题，每小题3分，共21分）6．如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为I 1、I2，它们两端的电压分别为U1、U2，则（）A．I1：I2=1:1，U1：U2=2:1 B．I1：I2=1:2，U1：U2=1:1C．I1：I2=1:1，U1：U2=1:2 D．I1：I2=1:2，U1：U2=1:27．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。

检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。

由此判断电路故障的原因可能是（）A．插座短路 B．进户的火线断路C．进户的零线断路 D．电灯的灯丝断路二、填空题（本大题7小题，每空1分，共21分）11．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到________的作用。

若只将电源的正、负极对调，则导体棒ab将向________运动（选填“左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向________运动（选填“左”或“右”）。

14.某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。

如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图__________、图___________和图___________。

（选填“甲”、“乙”或“丙”）三、作图题（共7分）15．（3）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R是定值电阻。

测量时，电压表○V的示数随所称量物体对压敏电阻的压力增大而增大。

请根据以上信息，在虚线框内将电路图补充完整。

四、实验题（本大题3小题，共19分） 16．（7分）（2）如图所示，图甲中电流表的读数为__________，图乙中电压表的读数为___________V 。

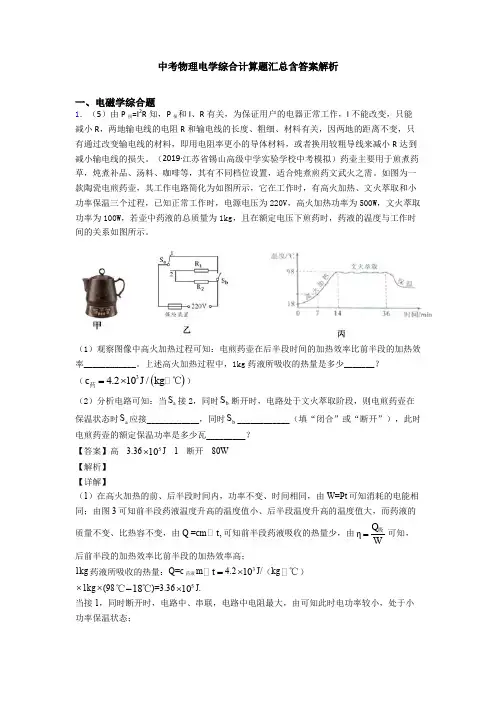

中考物理电学综合计算题汇总含答案解析
