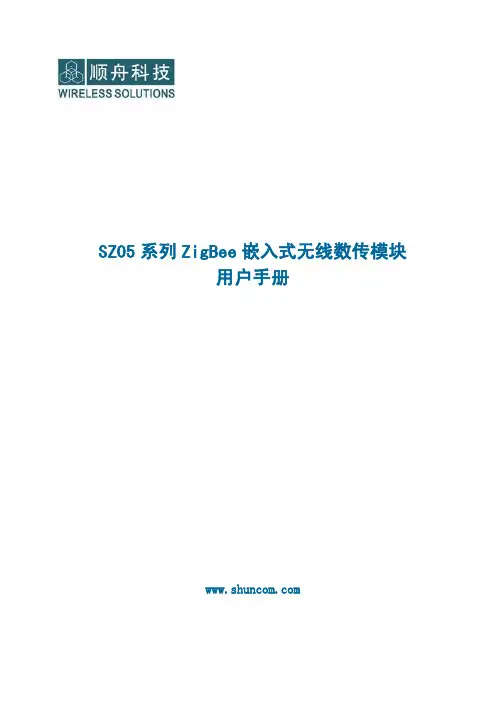

SZ05-ZIGBEE无线通信模块用户手册

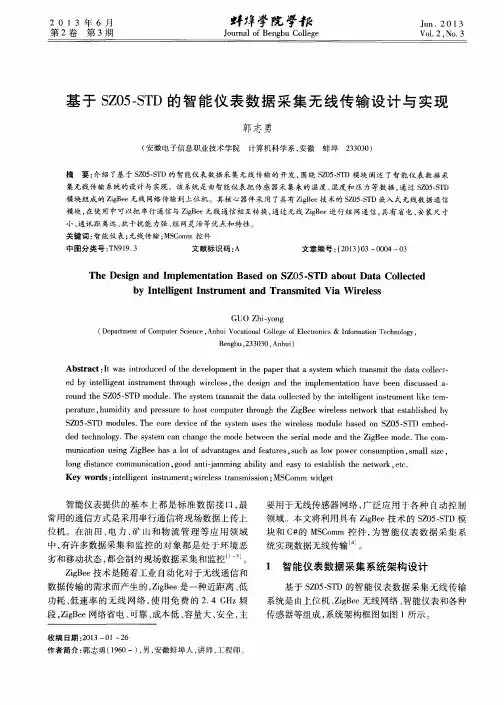

顺舟智能SZ05-L-PRO-2系列模块使用说明书V1.O上海顺舟智能科技股份有限公司适用范围：SZ05-L-STD-2, SZ05-L-PRO-2产品手册目录1 产品介绍 (3)1.1 产品应用 (3)1.2 产品外观图 (3)1.3 性能特点 (4)1.4 技术参数 (5)1.5 物理尺寸 (6)2 接口规范说明 (6)2.1 模块推荐原理图 (7)2.2 模块引脚说明 (7)2.3 模块数据接口 (9)3 配件 (10)3.1 天线 (10)3.2 评估板 (10)4 参数设置 (11)4.1 连接评估板 (11)4.2 进入配置工具 (11)4.3 配置参数说明 (12)4.3.1 节点类型 (12)4.3.2 PAN ID (14)4.3.3 节点短地址 (14)4.3.4 无线频点 (15)4.3.5 源地址输出 (16)4.3.6 发送模式 (16)4.3.7 地址编码 (17)4.3.8 休眠周期 (18)4.3.9 发射功率 (19)4.3.10 波特率 (20)4.3.11 工作时间 (21)4.3.12 串口超时 (21)4.3.13 数据位校验 (22)4.3.14 休眠模式 (23)5 上位机连接说明 (25)5.1 模块连接说明 (25)6 设备通信指南 (25)6.1 参数描述 (25)6.2 透明传输 (26)7 发送模式 (26)7.1 广播模式 (26)7.2 主从模式 (27)7.3 点对点通信 (29)8 故障排除 (29)9 订购信息 (31)10 联系我们 (31)附录顺舟模块二次生产注意事项 (31)1 产品介绍本手册介绍顺舟基于TI-CC2530芯片方案的SZ05-L-STD-2 和SZ05-L-PRO-2 ZigBee模块。

该模块体积小巧，可以很容易的嵌入其他设备，提供快速便捷低成本的无线网络接口，已广泛应用于无线传感、控制及数据采集等领域，节省开发时间和成本。

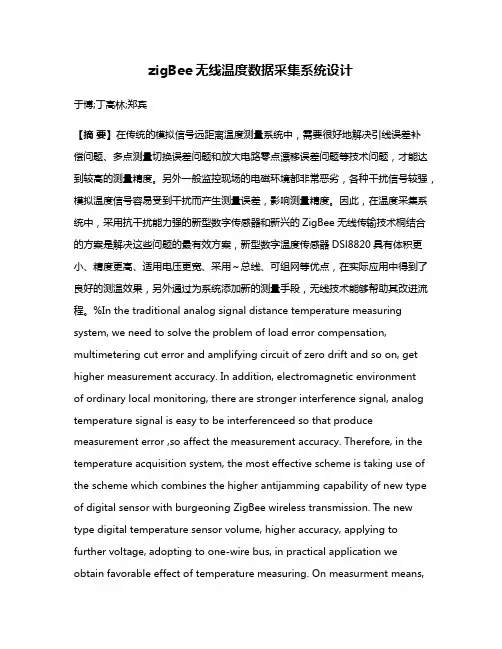

zigBee无线温度数据采集系统设计于博;丁高林;郑宾【摘要】在传统的模拟信号远距离温度测量系统中，需要很好地解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能达到较高的测量精度。

另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。

因此，在温度采集系统中，采用抗干扰能力强的新型数字传感器和新兴的ZigBee无线传输技术桐结合的方案是解决这些问题的最有效方案，新型数字温度传感器DSl8820具有体积更小、精度更高、适用电压更宽、采用～总线、可组网等优点，在实际应用中得到了良好的测温效果，另外通过为系统添加新的测量手段，无线技术能够帮助其改进流程。

%In the traditional analog signal distance temperature measuring system, we need to solve the problem of load error compensation, multimetering cut error and amplifying circuit of zero drift and so on, get higher measurement accuracy. In addition, electromagnetic environmentof ordinary local monitoring, there are stronger interference signal, analog temperature signal is easy to be interferenceed so that produce measurement error ,so affect the measurement accuracy. Therefore, in the temperature acquisition system, the most effective scheme is taking use of the scheme which combines the higher antijamming capability of new type of digital sensor with burgeoning ZigBee wireless transmission. The new type digital temperature sensor volume, higher accuracy, applying to further voltage, adopting to one-wire bus, in practical application we obtain favorable effect of temperature measuring. On measurment means,wireless technology is able to improve the technological process. DS18B20 possesses smaller and Network Connection, the side through add new 【期刊名称】《电子测试》【年(卷),期】2012(000)012【总页数】4页(P38-41)【关键词】ZigBee;无线传输;新型数字温度传感器;DS18820【作者】于博;丁高林;郑宾【作者单位】中北大学仪器科学与动态测试教育部重点实验室,山西太原030051;中北大学仪器科学与动态测试教育部重点实验室,山西太原030051;中北大学仪器科学与动态测试教育部重点实验室,山西太原030051【正文语种】中文【中图分类】TP2740 引言工业无线技术被称为工业控制领域的革命性技术，是继现场总线之后的又一个热点技术，是降低自动化成本、提高自动化系统应用范围的最有潜力的技术，也是未来几年工业自动化产品新的增长点。

Zigbee简介：Zigbee网络通常由三种节点构成：z协调器(Coordinator)：用来创建一个Zigbee网络，并为最初加入网络的节点分配地址，每个Zigbee网络需要且只需要一个Coordinator.z路由器(Router)：也称为Zigbee全功能节点，可以转发数据，起到路由的作用，也可以收发数据，当成一个数据节点，还能保持网络，为后加入的节点分配地址.z终端节点(End Device)：通常定义为电池供电的低功耗设备，通常只周期性发送数据。

或者通过休眠按键控制节点的休眠或工作。

注意：三种Zigbee节点的P ANID在相同的情况下，可以组网并且互相通讯（上电即组网，不需要人为干预）。

这样可以通过P ANID区分zigbee网络，在同一个区域内，可以同时并存多个zigbee网络，互相不会干扰。

Panid设置见下。

管脚定义：z P1.5：休眠键，输入脚，p1.5拉高时，休眠有效。

模块如果是Cornidator、Router 时此脚无效，只有模块是Enddevice时，此脚才有效，如果不需要休眠功能，则此脚与GND连接。

z p1.7：Set键，输入脚，p1.7拉高时候，设置功能有效，平时模块处于数据收发状态时，此引脚应为低电平，具体设置功能见下节z p2.0 网络连接状态灯，输出脚，模块如果是Router或Enddevice时，此按键表明当前模块是否入网，高电平表明入网，低电平表明没有入网。

z p0.2：Rx，与外置MCU的Tx连接z P0.3：Tx，与外置MCU的Rx连接z GND：电源地z VCC：电源3.3V用户在使用时候，可以根据自己需要选择引脚。

最简单的情况是只使用Rx、Tx.、GND、VCC四个脚，但需要将P1.5(休眠键)、P1.7(设置键)接地。

P2.0（网络连接状态）悬空。

当P1.7为高，通过串口对模块进行设置，数据格式如下（以下数据均为16进制）：说明：模块处于设置状态时，波特率固定为38400.即P1.7为高时，模块波特率为38400；P1.7为低时，波特率为设置的波特率，波特率设置见下面命令。

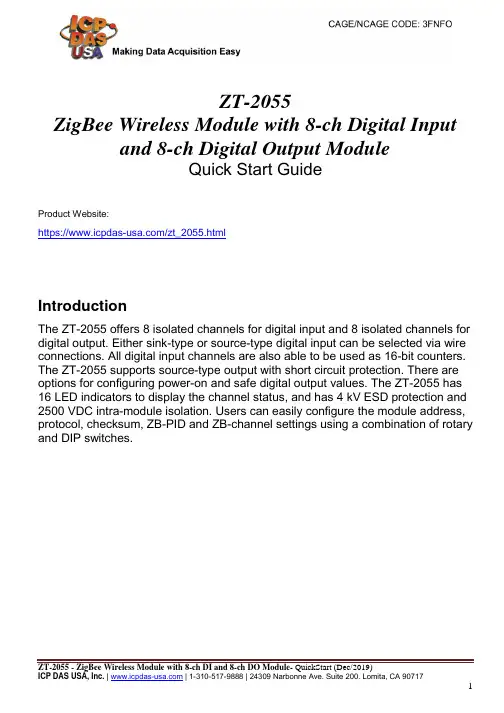

ZT-2055ZigBee Wireless Module with 8-ch Digital Input and 8-ch Digital Output ModuleQuick Start GuideProduct Website:https:///zt_2055.htmlIntroductionThe ZT-2055 offers 8 isolated channels for digital input and 8 isolated channels for digital output. Either sink-type or source-type digital input can be selected via wire connections. All digital input channels are also able to be used as 16-bit counters. The ZT-2055 supports source-type output with short circuit protection. There are options for configuring power-on and safe digital output values. The ZT-2055 has 16 LED indicators to display the channel status, and has 4 kV ESD protection and 2500 VDC intra-module isolation. Users can easily configure the module address, protocol, checksum, ZB-PID and ZB-channel settings using a combination of rotary and DIP switches.The shipping package contains the following items:ZT‐2055 DIO Device ANT‐124‐05 Quick Start2 Preparing the Device1. Refer the chapter 3. to configure the DIP switch of ZT-2055 I/O device.2. Install the ZT Configuration Utility to configure the ZT-2055 coordinator. CD:\Napdos \ZigBee \ZT_Series \Utility /pub/cd/usbcd/napdos/zigbee/zt_series/utility3. Power Supply: +10 ~ +30 V DC3.1Introduction to the Configuration ParametersA.“Pan ID” parameter is the group identity for a ZigBee network, and must the samefor all devices in the same ZigBee network.“Address/Node ID” parameter is the individed identity of a specific the ZigBeemodule, and must be unique for each device connected the same ZigBee network.B.“RF Channel” parameter indicates the radio frequency channel, and must be set to thesame value as other modules on the same ZigBee network.Channel0x000x01……0x0FFrequency(MHz)24052410 (2480)※RF channels 0x04, 0x09, 0x0E or 0x0F are recommended because they do not overlap with the Wi-Fi frequencies based.802.11b/g802.11b/gChannel 1Channel 62400 000102030405060708090A0B0C0D0E0F 2485MHz MHz802.11b/g Channel (North America)802.15.4 ChannelC. Protocol/Application Mode：When implementing custom programs based on different protocols, the following application modes are recommended in order to ensurecommunicatibleUser Program Protocol DCONModbus RTUModbus TCP ZT-2055 I/O ZT-2550ZT-2570 DCON Transparent TransparentModbus RTUTransparent TransparentModbus Gateway Modbus Gateway Modbus RTU------Modbus Gateway4 Rotation Switch and DIP SwitchThe configuration of ZT-2055 series can be adjusted by using the external rotary switch and the DIP switches. The ZT-2055 device should only be rebooted once the configuration is complete.DIP Switch to the ZT‐2042/ZT‐2043/ZT‐2055/ZT‐2055Protocol Pan ID123456789101112 Address LSB Address MSBChecksum RF Channel Reserved (Node ID)(Node ID)DIP Switch to the ZT‐2055/ZT‐2060Pan IDProtocolAddress LSB Address MSBChecksum RF Channel (Node ID)(Node ID)ZT-2055 - 8-channel DI DAQ module - QuickStart (Dec/2019)ICP DAS USA, Inc. | | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717※Once the address of hardware switch is set to 0x00, it mens the address is using software configurations. Refer the more detailed information at Sec. 6.6 of user manual.DIP SwitchNumber Item Status Explain1Address MSB OFF Valid Address (Node ID) from 0x00 to 0x0F ON Valid Address (Node ID) from 0x10 to 0x1F2Protocol OFF DCON ProtocolON Modbus RTUProtocol3Checksum OFF Disabled ON Enabled4ZigBee Pan ID OFF Pan ID = 0x0000 ON Pan ID = 0x00015OFF------ON0x086OFF------ZigBee ON0x04 RF Channel7OFF------ON0x028OFF------ON0x01ZT-2055 - 8-channel DI DAQ module - QuickStart (Dec/2019)ICP DAS USA, Inc. | | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717As the ZigBee network is controlled by the ZigBee coordinator, the ZT-2550/ZT-2570 (ZigBee coordinator) must be configured first. Please refert to documents shown below for full details of how to configure these devices.Once configuration of the ZigBee coordinator has been completed. Set the ”Pan ID” and the “RF Channel” values for the ZT-2000 I/O device to the same values as the network, and then reboot the device. The module will automatically start to function on the ZigBee network using the default protocol.※Configuration Utility (Used to configure ZT-2000 I/O device Coordinator)/pub/cd/usbcd/napdos/zigbee/zt_series/utility/ZT-2055 - 8-channel DI DAQ module - QuickStart (Dec/2019)ICP DAS USA, Inc. | | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717ZT-2055 - 8-channel DI DAQ module - QuickStart (Dec/2019) ICP DAS USA, Inc. | | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717Configurations of ZT‐2550/ZT‐2570Configurations of ZT-2000 I/O DeviceNumber ItemStatus Explain1 Address MSB OFF Address/Node ID is 01(Rotation Switch=1)2 Protocol ON Use Modbus RTU Protocol3 Checksum OFF Disabled4 ZigBee Pan ID OFF Pan ID=0x0000 5ON 0x08 6 ZigBeeON0x04ZigBee RF Channel = 0x0E 7RF ChannelON0x02 8OFF------Once the ZT-2000 I/O device has joined the ZigBee network, the signal quality can be comfirmed by monitoring the status of the ZigBee Net LED indicators. If the LED indicator shows a steady light, communication with the ZT-2000 I/O device has been successfully established for data acquisition and control.ICP DAS also provides the “DCON Utility”, which can be used to simulate DCON/Modbus communication. This software can also be used to verify the device settings and ZigBee I/O functions.※The DCON Utility can be dowmload from:/pub/cd/8000cd/napdos/driver/dcon_utility/Simulate I/O channel operating via using DCON Utilityunch DCON Utility and select the correct COM Port settings to connect theZigBee Coordinator (ZT-2550/ZT-2570).2.Clicking “Search” button will start searching which ZT-2000 I/O device is in thesame ZigBee network.3.If there is any ZT-2000 I/O devices displayed, double clicking the “modulename” will start the I/O channels operated platform.ZT-2055 - 8-channel DI DAQ module - QuickStart (Dec/2019)ICP DAS USA, Inc. | | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717ZT-2055 - 8-channel DI DAQ module - QuickStart (Dec/2019)ICP DAS USA, Inc. | | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 907178 Troubleshooting(1)Technical Support.If you have any difficulties using your ZT-2000 series I/O device, please send adescription of the problem to ******************Include the following items in your email:● A description or diagram of the current DIP switch positions.● A copy of the configuration file for the ZT-2000 coordinator. This file can beobtained using the procedure outlined below and should be attached to your email.a.Set the DIP switch of the ZT-255x device to the [ZBSET] position then reboot thedevice. Launch the ZT Configuration Utility and select [Save Log] icon to save the configuration of the ZT-255x as a file.b.After clicking the [Save Log] icon, enter the “File Name” and the “File Path” inthe Windows “Save” dialog box. Once the configuration has been successfullysaved, the following message will be displayed.c.(2)LED Indicator Status：LED Indicator Status IntroductionZigBee Router (Slave)Steady Lit The Signal is StrongBlinking (500 ms)The Signal is AvailableBlinking (1s)The Signal is WeakBlinking (2s)The Signal is Unstable or There is no AvailableThe status of module boardSteady Lit The Power is ON and the Module Initialization is CorrectZigBee PWR Blinking (200ms)Module Initialization Failure(Red LED)Watchdog is Enabled and the status of the I/O channel Blinking (1s)has been changed to the Safe Value. Reset the modulevia the power switch or configuration commands.Steady Unlit The Power is OFFThe status of DI/DO channelsZigBee DI/DO Steady Lit The DI/DO channel is EnabledSteady Unlit The DI/DO channel is Disabled。

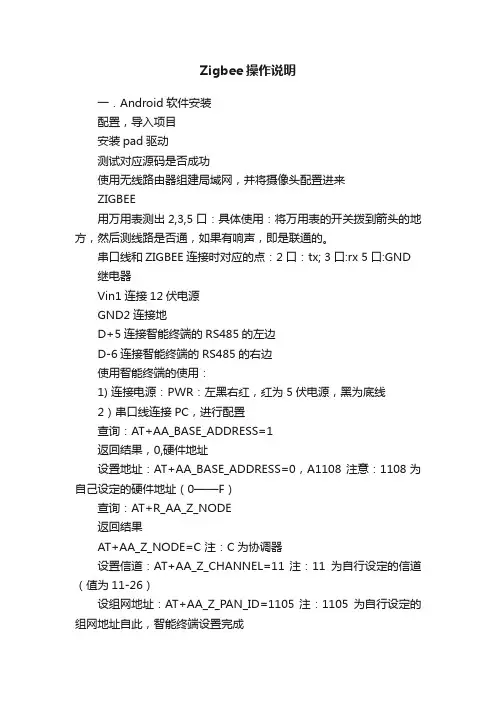

Zigbee操作说明一．Android软件安装配置，导入项目安装pad驱动测试对应源码是否成功使用无线路由器组建局域网，并将摄像头配置进来ZIGBEE用万用表测出2,3,5口：具体使用：将万用表的开关拨到箭头的地方，然后测线路是否通，如果有响声，即是联通的。

串口线和ZIGBEE连接时对应的点：2口：tx; 3口:rx 5口:GND 继电器Vin1连接12伏电源GND2连接地D+5连接智能终端的RS485的左边D-6连接智能终端的RS485的右边使用智能终端的使用：1) 连接电源：PWR：左黑右红，红为5伏电源，黑为底线2）串口线连接PC，进行配置查询：AT+AA_BASE_ADDRESS=1返回结果，0,硬件地址设置地址：AT+AA_BASE_ADDRESS=0，A1108 注意：1108为自己设定的硬件地址（0——F）查询：AT+R_AA_Z_NODE返回结果AT+AA_Z_NODE=C 注：C为协调器设置信道：AT+AA_Z_CHANNEL=11 注：11为自行设定的信道（值为11-26）设组网地址：AT+AA_Z_PAN_ID=1105 注：1105为自行设定的组网地址自此，智能终端设置完成设置ZIGBEE连接电源连接串口线，设置235，黑的是5,黄的是2，绿的是3通过串口线连接PC,进行设置：查询硬件地址：AT+AZ_BASE_ADDRESS=1返回结果0，Z硬件地址设置硬件地址：AT+AZ_BASE_ADDRESS=0，Z1109 注：1109为自行设定的硬件地址（这个地址必须区别于智能终端的硬件地址）设置工作模式：AT+AZ_BASE_WORKMODE=0,2设置为路由器：AT+AZ_Z_NODE=R设置信道：AT+AZ_Z_CHANNEL=11 注：11为上述设置的信道AT+AZ_Z_PAN_ID=1105 注：1105为上述设置的组网地址设置工作模式：AT+AZ_BASE_WORKMODE=0,2将门磁连上：门磁的两头分别连接ZIGBEE的GND和IN两口关于继电器1）继电器就是一个开关2）一个继电器有四对：第一队：AG,A1，A2,;第二队：10,11,12；第三队：13,14,15；第四对：16,17,18。

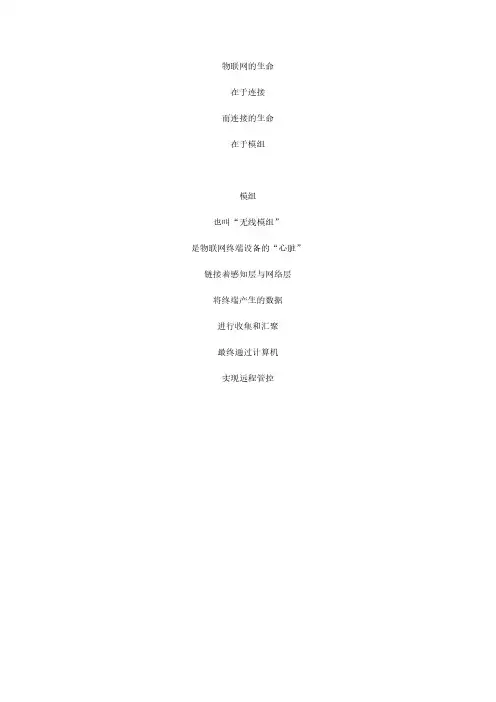

物联网的生命在于连接而连接的生命在于模组模组也叫“无线模组”是物联网终端设备的“心脏”链接着感知层与网络层将终端产生的数据进行收集和汇聚最终通过计算机实现远程管控▲ShuncomAiot模组产品毫不夸张的说模组就像是一块“点金石”让物联网时代的设备拥有了“交流”的能力有了这个能力我们可以在千里之外控制一扇门的打开可以让物品与物品之间进行“对话”并根据系统设定自主“决策”进行相关操作也可以让物品随时随地给你“汇报”信息就像你的耳朵和眼睛......▲智能家居场景模组也是ShuncomAiot重要的产品线之一2021年初ShuncomAiot推出了SZ05-L-PRO-7模组兼具Zigbee、BLE通讯方式嵌入方式快速、便捷有效控制了开发时间和成本一经推出广受欢迎从SZ05-L-PRO-1到SZ05-L-PRO-7这款模组凝聚了“前辈”们成熟的经验也实现了诸多创新是一个“老成的新秀”▲ShuncomAiot模组实拍SZ05-L-PRO-7支持双模Zigbee/BLE方案支持Bluetooth5.0协议两种通信方式切换时无需更换硬件更新软件即可其根据不同的用途可以进一步分为中心协调器、路由器、终端三类提供不同的网络功能中心协调器是网络的中心节点负责网络的发起组织以及网络维护和管理路由器负责数据的中继转发和网络维护终端节点则只负责上报数据▲SZ05-L-PRO-7模组尺寸根据不同的使用场景模组可以更进一步细分为两种类型一种是产品与手机连接实现点对点通信另一种则是作为路由或终端连接到蓝牙网关或天猫精灵等语音产品进行Mesh组网进行一对多方式通信截至目前这款产品已经在无线传感控制及数据采集等领域得到规模化应用支撑着智能家居、智慧能源智慧工业等物联网场景以及遥控器、玩具工业设备等硬件的落地和使用▲SZ05-L-PRO-7模组参考电路图值得一提的是在SZ05-L-PRO-7发布之前支撑TTL串口数据透明传输支持ZHA、ZLL、透传、Zigbee3.0等标准协议的SZ05-L-PRO-6模组以及趁着大火的Cat.1通信方式推出的Cat.1模组都让ShuncomAiot模组产品线具备了强劲的战斗力模组作为ShuncomAiot战略级的产品线未来也必将大放异彩为行业提供更多支持。
