木工培训木工基本工具及使用
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

练习：
1、下面有关木工工具描述中，正确的是( C ) A、常用木工工具有锯、刨、凿、斧、钻、锉等 B、木工刨子是用来对材料表面进行刨削，使其 光滑、平直的工具，最常用的是长刨 C、锯子有多种，粗齿锯用于锯割较厚的木材 D、木工画线工具有木工铅笔、画线规、画针、 墨斗等
2、钳工工具及设备
（1）钳工手工工具及量具
3、下面有关钳工的描述不正确的是( C ) A、钳工基本操作有画线、锯割、锉削、攻丝、套 丝等 B、钳工画圆前要用样冲在材料上冲出圆心 C、整形锉用于锉削工件特殊表面 D、钳工分割板材、去除毛刺应使用扁錾
4、以下不属于金属材料的加工工艺的是（ A ）。 A刨削 B画线 C锯割 D切削
刨刃
刀石
细刀石
粗刀石
五、手工凿及其羊角锒头使用 手工凿是传统木工工艺中木结构结合的主要工具， 用于凿眼、挖空、剔槽、铲削的制作方面。 板凿
榫凿
羊角锒头
木工工作台
板夹
条凳
多功能木工台
推
刨
扦钻
螺丝刀 手摇钻
桌夹台虎钳
2、木工常用基本设备
木 工 工 作 台
钻孔机
带 锯 床
平刨机
木 工 车 床
3、角尺 木工用的角尺为90°和 45°直 角，古时人们把角尺(或叫方尺) 和圆规称作规矩。俗语有：“没 有规矩，不成方圆”。1、钢卷尺 用于下料和度量部件， 携带方便，使用灵活。常 选用2m、 3m或5m的规 格。
一、量具及其使用
2、钢直尺 一般用不锈钢制作，精度高 而且耐磨损。用于榫线、起 线、槽线等方面的划线。常 选用150—500mm的
三、传统木工刨及其使用
家具制作的合缝，各种线形制作的大气和规矩与否， 都表现在木工刨子的制作和正确使用方面。手工刨种 类多，作用于木料的粗刨、细刨、净料、净光、起线、 刨槽、刨圆等方面的制作工艺。

钻孔工序
样冲
•注意事项： 做到“二要二不”：操作要集 中注意力，钻孔要戴防护眼 镜，以防钻屑飞出伤害眼睛； 不准带手套操作，以防钻头卷 住手套而伤害手指；不能用手 直接扶持小工件、薄工件，以 免造成伤害事故。
钻孔的操作步骤
5.连接
5.连接
螺纹加工方法—攻丝
螺纹加工方法—套丝
倒角
准备
清楚毛刺和铁屑
D
4.如右图所示是正常锯割时左右手的
握法，其中右手的作用是用力推与拉， 左手的作用是（ ）B A.推与拉都不用力 B.适时向下用力，并调整方向 C.拉时用力，推时不用力 D.锯割过程中始终用力
5.如右图是用钢锯锯割角钢的场景， 其中起锯操作符合规范的是（ C）
A
B
C
D
6.如图所示是工件锯割加工的夹持方法，其 中合理的是 A
为使金属制品外表面美观且能够防止锈蚀，既可以在金属表面涂上一层涂层，也可以采用电镀的方法，即用电解方法在金属表面涂上 一薄层抗氧化的铬等金属材料。 如图所示是工件锯割加工的夹持方法，其中合理的是 镜，以防钻屑飞出伤害眼睛；

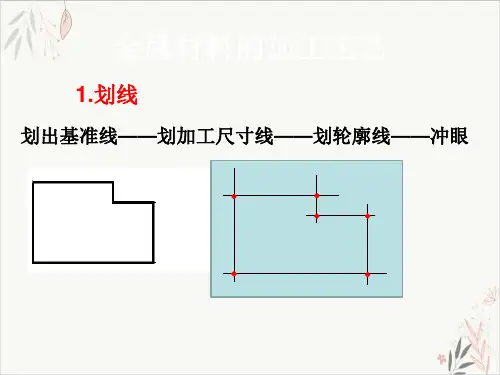

如图所示的铅质零件，加工半圆通槽时，需要以下环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题 ： （1）合理的加工流程为(填写序号)______________ （2）需要用到的划线工具是(填写三种工具名称) 划出基准线——划加工尺寸线——划轮廓线——冲眼 三、传统木工刨及其使用 如图所示是四位同学在用手锯锯割铁棒的场景，其中操作符合规范的是 不能用锉刀敲击工件和其它，锉刀不能叠放。
3.李明发现椅子的榫接处松动，于是设计了如图所示 的连接片，用以加固椅子的连接。现用60×60的方 形钢板加工该连接片，需要以下环节：①划线；②锯 割；③钻孔；④锉削。请分析连接片的加工工艺，回 答以下问题。

3、角尺 木工用的角尺为90°和 45°直 角，古时人们把角尺(或叫方尺) 和圆规称作规矩。俗语有：“没 有规矩，不成方圆”。
90°
45°
角尺有木制的、有钢制的、有铝制的。角尺 是木工划线的主要工具，其规格是以尺柄与尺 翼的长短比例而确定的。
如：小角尺200：300mm； 中角尺250：410mm； 大角尺400：630mm。
基本使用：机械启动后，应待锯片转速正常后进行锯料。进 料必须紧贴“靠山”，不许将木料左右摇晃或高抬。送料不 能用力过猛，遇木节要缓缓送料。注意事项：操作人员应戴 防护眼镜，站在锯片一侧，禁止站在和面对锯片旋转的离心 力方向操作，手不得跨越锯片。
木工平刨
基本使用：刨料应保持身体平衡，双手操作。刨大面时，手要按在料上 面，刨小面时，手指不低于料高的一半，并不小于8厘米，禁止手在料 后推送。注意事项：刨削量每次一般不得超过1.5mm。进料速度保持均 匀，经过刨口时用力要轻，禁止在刨刃上口回料。遇节疤要减慢推料速
2、锯子是用来
的工具，按照用途
可将其分为 、 、 ；按照锯齿大小可
分为 、 、 ；按照形状可分为
和。
3、刨子是用来
的工具，最
常用的是 ，它是用于
。刨身越长，
越能将木料刨的 。除平刨外，还有用
于刨削各种异形的小刨子，
如 、 、、 、 、 。
课堂小测
4、凿子有 、 等，主要用于
。
5、斧头是用来
•
7、人生的意义在理想的光辉中闪烁； 生命的 价值在 创造的 生活中 闪现。
•
8、只有走完平凡的路程，才能达到伟 大的目 标。
•
9、奋斗目标是人生的精神支柱。
•
10、共同的事业，共同的斗争，可以 使人们 产生忍 受一切 的力量 。—— 奥斯特 洛夫斯 基

主要用来打磨凹槽
起锯
起锯时要有一定 角度，右手持锯， 左手在划线处卡 住锯条，保持锯 条所在平面垂直 于木材，由远离 操作人端开始， 向靠近操作人端 锯割，锯割常锯割时锯条 贴合在木材上， 右手推锯，左手 把住钢锯前端， 防止钢锯左右晃 动，锯条与所画 的线重合，随着 锯痕加深，要始 终保持锯条所在 平面垂直于木材，
1.注意安全，不要急躁 2.保证锯条安装正确 3.推锯过程中，时刻注意锯 条沿画线的线条锯割
凿凹槽 锉削
木工凿 羊角锤
锉刀
用锯子先锯切，然后再用 凿子凿槽位。
1.平锉（打磨整个面） 2.斜锉（打磨边角）
1.避开凿木材节点 2.锤子的力度不要过大，避 免木材被凿裂 3.对需凿去的部分可少点凿， 便于后期锉刀修整
准 备 阶 段
一、木工工具的使用方法及安全注意事项
工艺
工具 操作要领（步骤） 注意事项
画线
锯割 1.起锯 2.正常锯割
角尺 铅笔
钢锯 台虎钳
1.画基准线 2.画轮廓线 3.尺寸标注
1.用台虎钳固定住木材 2.注意正确的握锯姿势 3.起锯时要有一定角度 4.正常锯割时前手适当加 压，回拉时不加压
1.角尺垂直卡住划线面保证 90° 2.画线要精准 3.如果铅笔画线不清晰，可 用水笔等代替
操作总结：
1.推锯距离不宜过大，否则摩擦力较大容易卡锯 2.卡锯时一般往前推锯推不动，往后倒一下锯，再推 3.锯割过程中，身体不要动，两臂绷直，始终保持机 械运动
4.······（等你来发现）

xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢！
36、自己的鞋子，弱。——拉罗什福科
高一通用技术_木工基本工具及其使 用课件分解
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。

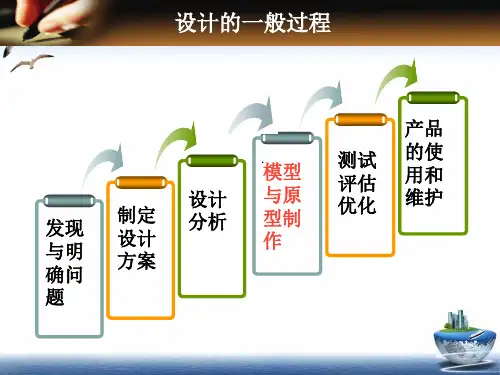

是采用真实材料，按照准确 的尺寸做成的与实际产品几 乎一致的模型（样品）。
下列模型中，属于展示模型的是（ B ） A.展示未来莲花跑车设计风格的模型 B.车展上展出的即将投产的汽车 C.足球烯结构的模型 D.展示地震测量仪器工作原理的模型
A
B
C
D
什么是工艺
工艺是指利用 工具和设备对 原材料、半成 品进行技术处 理，使之成为 产品的方法。
板凿
榫凿
羊角锒头
木工工艺
手摇钻
手提电钻及塑料焊枪
在金属表面上涂一层塑料或抗氧化的铬等金属材料，
（4）钻孔：搬动手柄，对准冲眼，启动台钻，加压进给。
采取什么样的连接，取决于被连接的材料及连接的场合。
拉锯时用左脚睬住木板，右手拉锯，锯子与水平面成45°左右的角
常见的工艺有：加工工艺、装配工艺、检测工艺、铸造、表面处理工艺、木工工艺、金属工艺、陶瓷工艺等。
不可拆卸 黏结：金属材料和其它材料间的连接 清除毛刺和铁屑，再用细锉锉平，最后用金刚砂打磨。
黏结：金属材料和其它材料间的连接 下列模型中，属于展示模型的是（ ） 划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼
焊接：铜铁小型件——锡焊 在推锉过程中，左手的施压由大变小，右手的施压由小变大，使锉刀平衡而不上下摆动；
金属加工工具
台虎钳 用于装夹工件
1、转动丝杠：就能夹紧工件； 2、旋紧夹紧手柄，使台虎钳不 会周向转动；
只能用手扳紧手柄来夹紧工件，不 能用套筒接长手柄加力或用手锤敲 击手柄，以防损坏虎钳零件。
不能在钳口上敲击工件，而应该 在固定钳身的平台上
金属加工工艺
用钻头在实体材料上打孔的方法，称为钻孔。常 用的钻孔设备是台钻，常用的钻头是麻花钻。

拉
