检测与转换技术含答案

《检测与转换技术》试卷一、单项选择题（每题3分，共30分）1、1、以下哪一种情况可能产生随机误差A 测量人员的粗心大意B 检测装置的指示刻度不准C 许多因素微小变化的总和D 传感器的不稳定2、2、下列四个选项中，关于相对误差特征正确的是A 大小与所取单位有关B 量纲与被测量有关C 不能反映误差的大小和方向D 能反映测量工作的精细程度3、3、某量程为1000Kg的秤，相对误差是1%，则测量10Kg重物的绝对误差是A 1KgB 10％CD 10Kg4、下列传感器的应用中哪个适合高频反射式涡流传感器A 金属材料内部缺陷的检测B金属工件表面光洁度的测定C 金属材料厚度测量D 金属材料内部杂质的检测5、下列温度传感器中，测量温度范围较大的是A 热电偶B 铜热电阻C 半导体热敏电阻D 铂热电阻6、下列哪一种传感器的输入输出特性是非线性的A 变面积式电容传感器B变极距式电容传感器C 变介质式电容传感器D螺管式自感传感器7.下列温度测量中哪一种热惯性小，适合温度的快速测量A 用热电偶测量温度B 用温度计测量温度C 用铜热电阻测量温度D 用铂热电阻测量温度8、用下哪一种检测方法的灵敏度高A 采用差动电桥B 采用电流源供电C 采用有源电路D 采用双差电桥9、以下哪种方法不适合消除或减小系统误差A 代替方法B 交换方法C 采用温度补偿方法D 采用频率电压转换电路10、影响检测系统稳定性的因素有A 使用寿命B 标定测值的变化C 反应时间D 分辨率二、创新思考问题（每题10分，共20分）1. 设计一种肺活量测量装置，并简述原理。

（试考虑2种以上的传感器）2. 检测液位一般可以采用哪几种方法（试考虑2种以上方法）三、某全对称电桥接有阻值为100Ω、灵敏度为2的电阻应变片，若电桥工作电压为6伏，应变片承受2000×10－6的微应变力，试求：（15分）1、单臂电桥的开路输出电压U0的大小2、单臂电桥的非线性误差δf的大小3、要进一步减小非线性误差，应采取什么措施四、对容器中一溶液的浓度共测量15次，结果为：，，，，，，，，，，，，，，%试判断并剔除异常值。

1、外光电效应，光电导效应。

外光电效应：在光线作用下，物体内的电子逸出物体表面向外发射的现象。

光电导效应：在光线作用下，电子吸收光子能量从键合状态过度到自由状态，而引起材料电导率的变化2、霍尔效应霍尔效应：半导体薄片，置于磁感应强度为B的磁场中，两相对的两边通过电流I且与磁场方向正交。

则半导体薄片另外两边将产生由电势U H且U H正比于B与I的乘积。

这一现象称为霍尔效应。

3．引用误差（写出计算式）引用误差指绝对误差与仪表测量上限(量程)比值的百分数，计算式为引用误差=(绝对误差/测量上限)×100％4、绝对误差，是相对误差绝对误差等于测量结果与被测量真值之差。

相对误差等于绝对误差与被测量真值的比值，以百分数表示5．应变效应应变效应：半导体或导体材料在受到外界力作用下，产生机械形变，机械形变导致其电阻的变化，这种应形变而使其电阻值发生变化的现象称应变效应。

6．压电效应：压电效应：当某些物质沿其某一方向施加压力或拉力时，会产生形变，此时这种材料的两表面将产生符号相反的电荷。

当去掉外力时又重新回到不带电的现象，这种现象称为压电效应。

7．热电效应热电效应：将两种不同的金属连接成一条闭合回路，将其中一个接点进行加热到T度，而另一点放于室温中，则在回路中就有电流流过，这一现象称为热电效应。

8．光电效应光电效应：在光线的作用下，物体内的电子逃逸出物体表面向外发射的现象称为光电效应。

当光照射到物体上，使物体的电阻率发生变化，或发生光生电动势的效应叫做内光电效应4.1 什么是压电效应？什么是正压电效应和逆压电效应？答：某些电介质在沿一定的方向受到外力的作用变形时，由于内部电极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。

晶体受力所产生的电荷量与外力的大小成正比。

这种现象称为正压电效应。

如对晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应5.10 什么叫电涡流效应？1）块状金属导体置于变化的磁场中或在磁场中作用切割磁力线运动时，导体内部会产生一圈圈闭和的电流，这种电流叫电涡流，这种现象叫做电涡流效应。

第一章作业答案2-3何谓真空度？某点的真空度为0.4×105Pa ，其绝对压力和相对压力分别是多少？ 答：绝对压力比大气压小的那部分数值为真空度。

绝对压力=大气压力—真空度=0.6×105Pa 相对压力=—真空度=—0.4×105Pa2-5在图2-12中，液压缸直径150D mm =，活塞直径100d mm =，负载50000F N =。

若不计油液自重及活塞或缸体重量，求a) 、b)两种情况下的液压缸内部的油液压力。

解：a)列活塞受力平衡式：柱pA F =，则MPa d F A F p 66221037.6101004500004⨯=⨯⨯===-ππ柱b) 列缸体受力平衡式：缸环pA pA F =+，则MPa d F A F p 66221037.6101004500004A -⨯=⨯⨯===-ππ环缸2-6如图2-13所示的液压装置中，已知120d mm =，250d mm =，180D mm =，2130D mm =，130/min q L =。

求1υ、2υ和2q 各是多少？解：s m A qv /106.0)2080(4601030223111=-⨯⨯⨯==-π在大小缸活塞之间，根据连续性方程可知：22221144D v D v ππ= 则有：s m v /04.0106.013080222=⨯=s m d D v q /105.410)50130(404.0)(434622222222--⨯=⨯-⨯⨯=-⨯⨯=ππ第三章作业答案3-9 图3-20中，若不计管路压力损失，试确定如图所示各工况下，泵的工作压力p （压力表的读数）各为多少？（已知图c 中节流阀的压差为Δp ）答：0=p ；AFp =；p p ∆=；0=p 3-11 某液压泵的工作压力为5MPa ，转速为1450r/min ，排量为40mL/r ，容积效率为0.93，总效率为0.88，求泵的实际输出功率和驱动该泵所用电动机的功率。

自动检测与转换技术题库(含答案)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第一章检测技术的基础知识（本文档适合电气工程类专业同学朋友们，希望能帮到你们）一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。

2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。

3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。

4．在选用仪表时，最好能使其工作在不小于满刻度值 2/3 的区域。

5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。

6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。

7、若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。

（因为U≥2/3Umax）8、有一温度计，它的量程范围为0～200℃，精度等级为0.5级。

该表可能出现的最大误差为 1℃，当测量100℃时的示值相对误差为 1% 。

9、传感器是实现自动检测和自动控制的首要环节，它的作用是将非电量转换成与之具有一定关系的电量。

10、传感器一般由敏感元件和转换元件两部分组成。

11、某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为 60mv/mm 。

二、选择题1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。

A．传感器 B. 测量电路 C. 输出单元2．构成一个传感受器必不可少的部分是 B 。

A．转换元件 B．敏感元件 C．转换电路 D．嵌入式微处理器3．有四台量程均为0-600℃的测量仪表。

今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。

《自动检测与转换技术》各模块能力训练参考答案模块一能力训练1-1 请在你的学校内那些地方用到传感器？列举这些传感器所起的作用，或者说明检测的是什么物理量。

建议：重点关注：学校物业监控的探头；楼宇消防监控探头；楼宇自动门；自动楼道灯；图书馆监控；自动水龙头等场所的传感器。

1-2 请你列举日常生活中使用的传感器？说明这些传感器所起的作用，或者检测的物理量。

参考答案：冰箱、空调、电饭煲的温度传感器，检测的物理量是温度；自动洗衣机的水位传感器，检测的物理量是水位；电视机的遥控器，检测的是遥控器发出的红外线；手机的触摸屏，是电容或电阻传感器，检测的是手的触摸信息；宾馆接待大厅的自动门，检测的是人体接近的信息；宾馆房间上方的烟雾传感器，检测的房间是否有烟雾或火灾的信息；……等等。

模块二能力训练2-1 假设你应聘到某机械厂，现单位计划采用数显装置将一台普通车床改造为专门用于车削螺栓的简易数控车床。

此任务委托给你完成，所车制的螺栓具体指标为总长1000mm；直径30mm；螺距6mm；螺纹数120圈。

具体要求如下并填空。

①采用传感器测量主轴的角位移，它的技术指标必须达到为P／r(每转一圈，产生个脉冲)，角位移的分辨力才能达到0.350。

②采用传感器测量刀架的横向位移，分辨达到0.01mm。

③主轴每旋转一圈，刀架必须向右前进mm；在加工到规定的螺纹圈数（120圈）时，刀架共移动了mm，然后退刀。

④在开始退刀时刻，主轴的角位移传感器共得到个脉冲。

⑤若横向走刀失控，当刀架运动到床身的左、右两端限位时，依靠传感器使溜板能够立即停止下来，并依靠器件发出“嘀”的报警响声1s。

参考答案：①角数字编码器、1029、1029；②光栅位移；③6、720；④1029×120=123480；⑤限位或者位置传感器或者接近开关、鸣蜂器。

2-2 根据2-1中的几个要点完成以下工作：（1）请你查阅有关资料，简述车床的主运动和进给运动，并画出表示车床传动机构的简图。

检测与转换技术复习题及答案检测与转换技术复习题及答案检测与转换技术复习题传感器习题集及答案第01 章检测与传感器基础习题：1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势。

1.4 传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.5 传感器的线性度是如何确定的？确定拟合直线有哪些方法？传感器的线性度?为什么不能笼统的说传感器的线性度是多少。

1.6 传感器动态特性的主要技术指标有哪些？它们的意义是什么？﹙可略﹚1.7 有一温度传感器，微分方程为30dy/dt? 3y? 0.15x，其中y 为输出电压（mV) , x 为输入温度（℃）。

试求该传感器的时间常数和静态灵敏度。

﹙可略﹚ L 表征了什么含义？为什么答案：1.1 答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的`器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2 答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

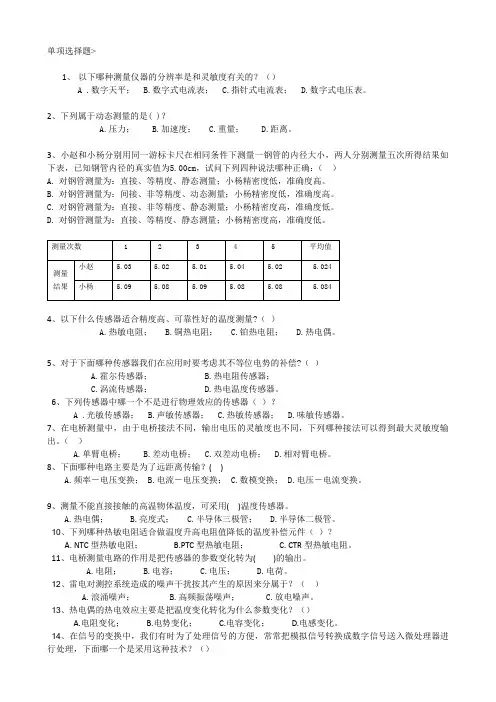

单项选择题>1、以下哪种测量仪器的分辨率是和灵敏度有关的？（）A .数字天平； B.数字式电流表； C.指针式电流表； D.数字式电压表。

2、下列属于动态测量的是( )？A.压力；B.加速度；C.重量；D.距离。

3、小赵和小杨分别用同一游标卡尺在相同条件下测量一钢管的内径大小，两人分别测量五次所得结果如下表，已知钢管内径的真实值为5.00cm，试问下列四种说法哪种正确：（）A.对钢管测量为：直接、等精度、静态测量；小杨精密度低，准确度高。

B.对钢管测量为：间接、非等精度、动态测量；小杨精密度低，准确度高。

C.对钢管测量为：直接、非等精度、静态测量；小杨精密度高，准确度低。

D.对钢管测量为：直接、等精度、静态测量；小杨精密度高，准确度低。

4、以下什么传感器适合精度高、可靠性好的温度测量?（）A.热敏电阻；B.铜热电阻；C.铂热电阻；D.热电偶。

5、对于下面哪种传感器我们在应用时要考虑其不等位电势的补偿?（）A.霍尔传感器；B.热电阻传感器；C.涡流传感器；D.热电温度传感器。

6、下列传感器中哪一个不是进行物理效应的传感器（）？A .光敏传感器； B.声敏传感器； C.热敏传感器； D.味敏传感器。

7、在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，下列哪种接法可以得到最大灵敏度输出。

（）A.单臂电桥；B.差动电桥；C.双差动电桥；D.相对臂电桥。

8、下面哪种电路主要是为了远距离传输？( )A.频率－电压变换；B.电流－电压变换；C.数模变换；D.电压－电流变换。

9、测量不能直接接触的高温物体温度，可采用( )温度传感器。

A.热电偶；B.亮度式；C.半导体三极管；D.半导体二极管。

10、下列哪种热敏电阻适合做温度升高电阻值降低的温度补偿元件（）？A. NTC型热敏电阻；B.PTC型热敏电阻；C. CTR型热敏电阻。

11、电桥测量电路的作用是把传感器的参数变化转为( )的输出。

A.电阻；B.电容；C.电压；D.电荷。

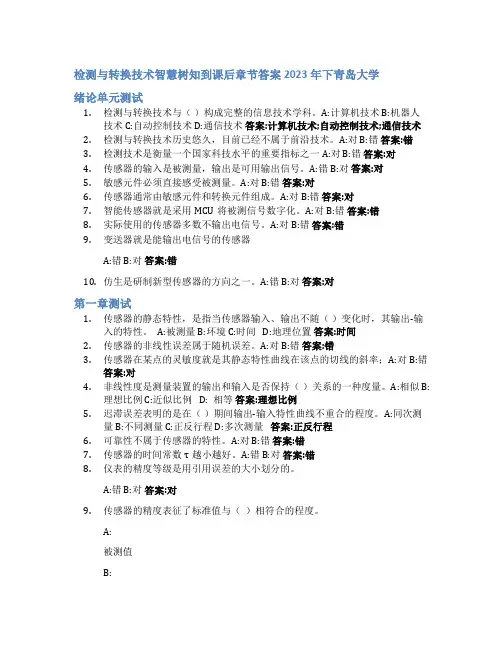

检测与转换技术智慧树知到课后章节答案2023年下青岛大学绪论单元测试1.检测与转换技术与（）构成完整的信息技术学科。

A:计算机技术 B:机器人技术 C:自动控制技术 D:通信技术答案:计算机技术;自动控制技术;通信技术2.检测与转换技术历史悠久，目前已经不属于前沿技术。

A:对 B:错答案:错3.检测技术是衡量一个国家科技水平的重要指标之一A:对 B:错答案:对4.传感器的输入是被测量，输出是可用输出信号。

A:错 B:对答案:对5.敏感元件必须直接感受被测量。

A:对 B:错答案:对6.传感器通常由敏感元件和转换元件组成。

A:对 B:错答案:对7.智能传感器就是采用MCU将被测信号数字化。

A:对 B:错答案:错8.实际使用的传感器多数不输出电信号。

A:对 B:错答案:错9.变送器就是能输出电信号的传感器A:错 B:对答案:错10.仿生是研制新型传感器的方向之一。

A:错 B:对答案:对第一章测试1.传感器的静态特性，是指当传感器输入、输出不随（）变化时，其输出-输入的特性。

A:被测量 B:环境 C:时间 D:地理位置答案:时间2.传感器的非线性误差属于随机误差。

A:对 B:错答案:错3.传感器在某点的灵敏度就是其静态特性曲线在该点的切线的斜率；A:对 B:错答案:对4.非线性度是测量装置的输出和输入是否保持（）关系的一种度量。

A:相似 B:理想比例 C:近似比例 D: 相等答案:理想比例5.迟滞误差表明的是在（）期间输出-输入特性曲线不重合的程度。

A:同次测量 B:不同测量 C:正反行程 D:多次测量答案:正反行程6.可靠性不属于传感器的特性。

A:对 B:错答案:错7.传感器的时间常数τ越小越好。

A:错 B:对答案:错8.仪表的精度等级是用引用误差的大小划分的。

A:错 B:对答案:对9.传感器的精度表征了标准值与（）相符合的程度。

A:被测值B:理论值C:估计值D:相对值答案:被测值10.传感器实现波形测试不失真的理想条件是：传感器的幅频特性和相频特性均是常数；A:错 B:对答案:错第二章测试1.电位器式传感器的动触点摩檫力会影响测量精度。

检测与转换技术课后习题和例题解答检测与转换技术课后习题和例题解答第1章 传感器技术基础传感器技术基础 练习题（共练习题（共2页）页）一、填空题（每空3分，共60分，11至12不计分，课后完成）不计分，课后完成）1、传感器是一种以一定的、传感器是一种以一定的 精确度精确度 把被测量转换为与之有确定对应关系的、便于应用的另一种量的便于应用的另一种量的 测量装置测量装置2、传感器由两部分组成：、传感器由两部分组成： 敏感软件敏感软件 以及以及 转换软件转换软件3、传感器的作用是： 信息的收集信息的收集 、 信息数据的转换信息数据的转换 以及以及 控制信息的采集制信息的采集 。

4、传感器按输出信号可分为、传感器按输出信号可分为 开关开关 式、模拟式以及式、模拟式以及 数字数字 式5、输出变化量与输入变化量的、输出变化量与输入变化量的 比值比值 称为灵敏度。

如图：称为灵敏度。

如图： 虚 线的灵敏度高。

敏度高。

6、传感器的输入输出特性曲线接近于、传感器的输入输出特性曲线接近于 直线的长度直线的长度 称为线性度。

如图：称为线性度。

如图： 虚 线的灵敏度线的灵敏度低。

低。

7、传感器正反行程、传感器正反行程 的不一致程度的不一致程度 称为迟滞。

如图，称为迟滞。

如图， 虚 线的迟滞大。

大。

8、多次重复测试的曲线的、多次重复测试的曲线的 重合的程度重合的程度 称为重复性。

如图，称为重复性。

如图， 虚 线的重复性较差。

重复性较差。

9、指被测量为稳定值时传感器输入与输出的关系称为传感器的、指被测量为稳定值时传感器输入与输出的关系称为传感器的 静态静态静态 特性。

特性。

指被测量为动态值时传感器输入与输出的关系称为传感器的指被测量为动态值时传感器输入与输出的关系称为传感器的 动态动态动态 特性。

特性。

特性。

10、分析动态特性的两种方法是、分析动态特性的两种方法是 阶跃响应阶跃响应 法和法和 频率响应频率响应 法V I V O 迟滞曲线迟滞曲线 V IV O 重复性曲线重复性曲线V I V O 线性度曲线线性度曲线 V I V O 灵敏度曲线灵敏度曲线的正弦信号输与频率之为阶跃函数时随时间二、简答题（每题20分，共20分）分）什么是传感器，其定义具体应包含哪些方面？什么是传感器，其定义具体应包含哪些方面？分）三、计算题（每题20分，共20分）如图，设曲线Y2和Y3的交点为A，在0≤X≤Ax区间内，（1）作两曲线Y2及Y3的端点连线拟合直线Y。

《检测与转换技术》试卷A一、选择题（本题共12题，每格2分，共24分）1.概率密度函数提供了随机信号( )的信息。

A.沿频率轴分布B.沿幅值域分布C.沿时域分布D.沿尺度分布2.非周期信号的频谱是( )A.连续的B.离散的C.基频的整数倍D.脉冲函数3.半导体应变片具有( )等优点。

A.灵敏度高B.温度稳定性好C.可靠性高D.接口电路复杂4.常用于测量大位移的传感器有( )A.感应同步器B.应变电阻式C.霍尔式D.涡流式5.结构型传感器是依靠传感器( )的变化实现信号变换的。

A.材料物理特性B.体积大小C.结构参数D.电阻值6.阻抗头是测量振动系统( )的拾振器。

A.振动位移B.振动加速度C.激振力D.激振力及其响应7．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力 B．力矩 C．温度 D．厚度8．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器 B．电容式传感器 C．压电式传感器 D．磁电式传感器9．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片10．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路 B．PNP 型晶体管集成电路C．MOS型晶体管开关集成电路 D．NPN型晶体管集成电路11．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Yn应选为（）A．0.301 B．0.303 C．0.308 D．0.31512.对压电式加速度传感器，希望其固有频率( )A.接近零B.尽量低些C.尽量高些D.任意二、填空题（本题共12题，每格1分，共12分）1.动态标定的目的，是检验测试传感器的指标。

2.传感器的频率响应特性，必须在所测信号频率范围内，保持条件。

第一章检测技术的基本概念1、某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为多少级？答：1 .02、某仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买精度等级为多少级的压力表？答：0 .5 a3、对同一被测量进行多次重复测量时，误差的绝对值和符号不可预知地随机变化，但总体满足一定的统计规律性，该误差称为什么误差？答：随机误差4、多次重复测量时，误差的大小或符号保持不变，或按一定规律出现（始终偏大、偏小或周期性变化），该误差称为什么误差？答：系统误差5、检测中使用一次仪表，新的国家标准规定电流输出和电压输出是多少？答：4～20mA、1～5V6、检测中由于电流信号不易受干扰，且便于远距离传输，所以在一次仪表中多采用电流输出型，新的国家标准规定电流输出为多少？答：4～20mA7、什么是系统误差？答：在重复性条件下，对同一被测量进行无限多次测量所得结果的平均值与被测量的真值之差，称为系统误差。

8、什么是粗大误差？答：超出在规定条件下预计的误差，或明显偏离真值的误差称为粗大误差，也叫过失误差、疏忽误差或粗差，应予以剔除。

9、什么是测量答：测量过程实质上是一个比较的过程，即将被测量与一个同性质的、作为测量单位的标准量进行比较，从而确定被测量是标准量的若干倍或几分之几的比较过程。

10、什么是测量结果？答：测量结果可以表现为一定的数字，也可表现为一条曲线，或者显示成某种图形等，测量结果包含数值（大小和符号）以及单位。

有时还要给出误差范围11、什么是静态测量？什么是动态测量？答：在检测技术中，对缓慢变化的对象所进行的测量，亦属于静态测量。

工程中，有时可认为几十赫兹以上的测量称为动态测量。

12、传感器有哪三部分组成？答：传感器由敏感元件、传感元件及测量转换电路三部分组成。

13、某数字表满量程为99.9A，该表的分辨力和分辨率为多少？答：数字表满量程为99.9A，该表的分辨力=0.1A，分辨率=0.1A÷99.9≈0.1%14、测量结果的正态分布的规律是怎样的？测量结果的正态分布的规律有：（1）集中性、（2）对称性、（３）有界性15、用核辐射式测厚仪对钢板的厚度进行6次等精度测量，所得数据为2.04mm、2.02mm、1.96mm、0.99mm、3.33mm、1.98mm，为粗大误差的值是什么？，在剔除粗大误差后，用算术平均值公式计算钢板厚度等于多少？答：为粗大误差的值是0.99和3.33mm，在剔除粗大误差后，用算术平均值公式计算钢板厚度=2.00mm。

检测与转换技术习题第1章绪论、检测与转换技术的理论基础一、单项选择题1．一块量程为800℃，2.5级测温仪表，现要测量500℃的温度,其相对误差为【 B 】A．20℃ B．4％ C．1.6％ D．3.2％2．某温度仪的相对误差是1%，测量800℃炉温时，绝对误差是【 D 】A．0.08℃ B．8％ C．0.8℃ D．8℃3．漂移是指在输入量不变的情况下，传感器输出量随（）变化【 D 】A．温度 B．电压 C．电流 D．时间4．下列四个选项中，关于相对误差特征正确的是【 D 】A．大小与所取单位有关 B．量纲与被测量有关C．不能反映误差的大小和方向 D．能反映测量工作的精细程度5．下面哪一种情况可能会产生随机误差【 D 】A．测量人员的粗心大意 B．检测装置的指示刻度不准C．许多因素的微小变化之和 D．传感器的不稳定6．某量程为1000Kg的秤，相对误差是1%，则测量10Kg重物的绝对误差是【 C 】A 1KgB 10％C 0.1KgD 10Kg7. 属于传感器动态特性指标的是【 D 】A．重复性 B．线性度 C．灵敏度 D．固有频率8. 下列技术指标中，描述传感器静态特性的是【 C 】A．阶跃特性 B. 频率特性 C. 线性度 D. 时间常数9．精确度是反映检测系统误差和( )误差的综合评定指标。

【 D 】A．静态 B．动态 C．附加 D．随机10. 在选择压力表量程时，必须考虑到留有充分的余量。

一般在被测压力较稳定的情况下，最大压力值不应超过压力仪表满量程的【 C 】 A．1/3 B．2/ 3 C．3/4 D．满量程11．下面不是系统误差产生的主要原因的是【 B 】A．检测装置指示刻度不准 B．测量人员粗心大意C．测量原理方法不当 D．测试环境的变化二、多项选择题1．下列哪几项属于随机误差的特性【ABCE 】A．有界性 B．单峰C．对称性 D．替代性E．抵偿性三、填空题1．运算⨯-∆=δmin max max L y y L 100%是计算传感器 的公式。

《检测与转换技术》期末问题提纲答案检测与转换期末考试复习提纲1.~计算机检测系统的结构。

理论和技术层面各有哪些描述模型、有哪些性能要求和性能指标。

答：由被测对象、传感器、信号调理器、显示与记录装置、数据通信接口、控制装置组成。

理论层面有微分方程、差分方程、代数方程，技术层面有函数。

静态性能指标有：线性度、迟滞、重复性、灵敏度、量程、零位、精确度、输入输出电阻动态性能指标：时间常数、上升时间、响应时间、超调量、衰减度、延迟时间2.~检测系统有哪三类误差、各自的起因和消除方法有哪些。

解：P91.系统误差：在相同条件下，多次测量同一量时，误差的绝对值和符号保持恒定或遵循一定规律变化的误差。

产生系统误差的主要原因有仪器误差、使用误差、影响误差、方法和理论误差，消除系统误差主要应从消除产生误差的来源着手，多用零示法、替代法等，用修正值是减小系统误差的一种好方法。

2.随机误差：在相同条件下进行多次测量，每次测量结果出现无规则的随机性变化的误差。

随机误差主要由外界干扰等原因引起，可以采用多次测量取算术平均值的方法来消除随机误差。

3.粗大误差：在一定条件下，测量结果明显偏离真值时所对应的误差，称为粗大误差。

产生粗大误差的原因有读错数、测量方法错误、测量仪器有缺陷等等，其中人身误差是主要的，这可通过提高测量者的责任心和加强测量者的培训等方法来解决。

3.~举例说明被测量是如何通过改变敏感元件结构、形状、组织和粒子状态实现被检测的。

最基本的转换电路有哪些。

答：如：线绕电位器式传感器，检测时通过将角度θ，或者位移L，转换为电位器式传感器的结构变化θ',L'，将非电量转换为非电参数。

非电参数的变化转换为相应电参数的变化'θθ R，电参数再转换为电量变化0'U。

通过检测电量变化从而实现被测量被检测。

金属应变片传感器，将位移L转换为传感器的形状变化。

半导体应变片为组织变化。

半导体式气体传感为粒子状态变化。

《检测与转换技术》课后部分习题参考答案2.4解：利用最小二乘法进行拟合，得拟合直线方程为y=7.984x+0.548灵敏度S=7.984 uε/N线性度γL=(12.065/400)×100%=3.02%滞后量γH=[(252-228)/400]×100%=6%附：参考程序（采用Labview 8.6编程，不要求掌握）1、前面板图2、程序框图3.10解：1）单臂Uo=U/4*S*ε=2mV Su= U/4=1V2）差动半桥Uo=U/2*S*ε=4mV Su= U/2=2V3）差动全桥Uo=U*S*ε=8mV Su= U=4V3.11解：γ=( S*ε/2)×100%=1%∴S=203.12解：ε=F/AE=10-3ΔR=S*ε*R=2×120×10-3Ω=0.24Ω3.13解：ΔR1=ΔR4=S*ε1*R=2×120×1/105Ω=2.29ΩΔR2=ΔR3=-2.29ΩUo=USε=76mV3.14(1)差动全桥如图：(2)=1.3mV3.15解：（1）贴片图和接桥电路如下（2）ε1=ε3=uF/AE=4.77×10-5ε2=ε4=－F/AE=－1.59×10-4ΔR1/ R1=ΔR3/ R3= S*ε1=9.54×10-5 ΩΔR2/ R2=ΔR4/ R4= S*ε2=－3.18×10- 4 Ω（3）=1.24mV（4）可以补偿温度的影响，具体原因见书上48页电桥补偿法，在此不再赘述。

4.9解：S=C0/δ0=εA/(δ0)2=(8.85*10-12*8*10-4)/(10-3)2 F/m=7.08nF/m4.10解：差动：S=2C0/δ0=40pF/mmγ=(Δδ/δ0)2×100%=4%单板：S=C0/δ0=20pF/mmγ=(Δδ/δ0)×100%=20%4.11解：∵γ=(Δδ/δ0)×100%=0.1%∴Δδ=0.001δ0=1um4.12解：C0=εA0/δ0=50×0.03×0.02/0.01 uF=3uFC1=εA1/δ0=50×0.03×(0.02-0.01)/0.01 uF=1.5uF∴ΔC = C0-C1=1.5uF4.13解：1、无云母时，初始电容C0=86.8 pF极板间距减小Δδ时，C1=99.2 pF，ΔC1/ C0=14.29%极板间距增大Δδ时，C2=77.2 pF，ΔC2/ C0=11.06%2、有云母时，初始电容C0=151 pF极板间距减小Δδ时，C1=195 pF，ΔC1/ C0=29.14%极板间距增大Δδ时，C2=125 pF，ΔC2/ C0=17.22%5.11解：定义电压方向上正下负，电流方向自上而下为正。

《检测与转换技术》课程考试试题选讲一、卷面结构1、填空题（每空1分，共24分）2、选择题（每题1分，共10分）3、简答题（每题6分，共30分）4、计算题（每题8分，共16分）5、应用题（每题10分，共20分）二、试题选讲1、简答题部分1）在下面等截面悬臂梁上粘贴四个完全相同的电阻应变片，要求组成差动全桥电路。

请在悬臂梁上对应的应变电阻处标上R1、R2、R3、R4。

在下图电桥电路上标上R1~R4，组成差动全桥电桥电路，注明极性（受力情况）。

左图从上到下从左到右为R1,R2 R3，R4右图从上到下从左到右为R2，R1 R4，R32）什么是电涡流效应？影响电涡流效应等效阻抗因素有哪些？答：电涡流效应：根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流(电涡流)的现象3）简述螺线管式差动变压器测量位移量的工作原理，并给出输入-输出特性曲线。

答：一次绕组通电，两完全对称且反相串联的二次绕组将产生感应电动势，其数值与互感量成正比，电源电压恒定时互感量的大小与衔铁位置有关，通过一二次绕组互感量的变化，进而改变输出电压从而反映出铁氧体铁芯位移的大小与方向。

4）什么是正压电效应？什么是逆压电效应？其能量转换关系如何？答：正压电效应：某些电介质，当沿着一定方向对其施外力而使它变形时，致使其晶格产生变形或内部产生极化现象，同时在它的两个表面上便产生符号相反的电荷；当外力维持不变或去掉后，又重新恢复到不带电状态；当作用力方向改变时，电荷的极性也随之改变的现象。

[机械能→电能]逆压电效应：当在某些电介质极化方向施加(交变)电场，这些电介质也会产生机械变形的现象；当去掉外加电场时，电介质的变形随之消失的现象。

常称(电致伸缩效应)。

[电能→机械能]具有压电效应的材料称为压电材料，压电材料能实现机械能←→电能的相互转换，如下图所示。

5）什么是霍尔效应？霍尔电势与哪些因素有关？答：置于磁场中的静止载流导体，当它的电流方向与磁场方向不一致时，载流导体上平行于电流和磁场方向上的两个面之间产生电动势，这种现象称霍尔效应。

1.1检测的概念是什么？检测是人们借助于专门设备，通过一定的技术手段和方法，对被测对象收集信息、取得数量概念的过程。

它是一个比较过程，即将被检测对象与它同性质的标准量进行比较，获得被检测量为标准量的若干倍的数量概念。

1.2检测有哪些分类方法？1．按检测过程分类检测方法可分为直接法、间接法和组合法。

2．按检测方式分类根据获取数据的方式，检测可分为偏差式、零位式和微差式。

3．按接触关系分类根据检测敏感元件与被测介质的接触关系，检测方法可分为接触式和非接触式两种。

4．按被测量的变化快慢分类根据被测量的变化的快慢，可分为静态检测和动态检测两类。

５．按检测系统是否施加能量分类根据检测系统是否需要向被测对象施加能量，检测系统可分为主动式和被动式两类。

1.3什么是误差？误差产生的原因是是什么？误差：检测结果偏离真值的大小称为误差。

检测误差的大小反映了检测结果的好坏，即检测精度的高低。

产生测量误差的原因主要有以下四个方面：（1）理论误差与方法误差；（2）仪器误差；（3）影响误差；（4）人为误差。

1.4检测系统由哪几部分组成，各部分的作用是什么？检测系统主要由敏感元件、信号的转换与处理电路、显示电路和信号传输电路组成。

敏感元件：将非电量转换为电信号；信号处理电路：将代表被测量特征的信号变换成能进行显示或输出的信号；显示电路：将被测对象以人能感知的形式表现出来；信号传输电路：将信号（数据）从一点（或一个地方）送另一点（或地方）。

2.1 什么叫温标？什么叫国际实用温标？用来衡量温度的标准尺度，简称为温标。

为了使用方便，国际上协商确定，建立一种既使用方便、容易实现，又能体现热力学温度(即具有较高准确度)的温标，这就是国际实用温标，又称国际温标。

2.2接触式测温和非接触式测温各有何特点，常用的测温方法有哪些?接触式与非接触式测温特点比较方式接触式非接触式测量条件感温元件要与被测对象良好接触；感温元件的加入几乎不改变对象的温度；被测温度不超过感温元件能承受的上限温度；被测对象不对感温元件产生腐蚀需准确知道被测对象表面发射率；被测对象的辐射能充分照射到检测元件上测量范围特别适合1200℃以下，热容大，无腐蚀性对象的连续在线测温。
