电科大20秋《电力电子基础(本科)》在线作业3

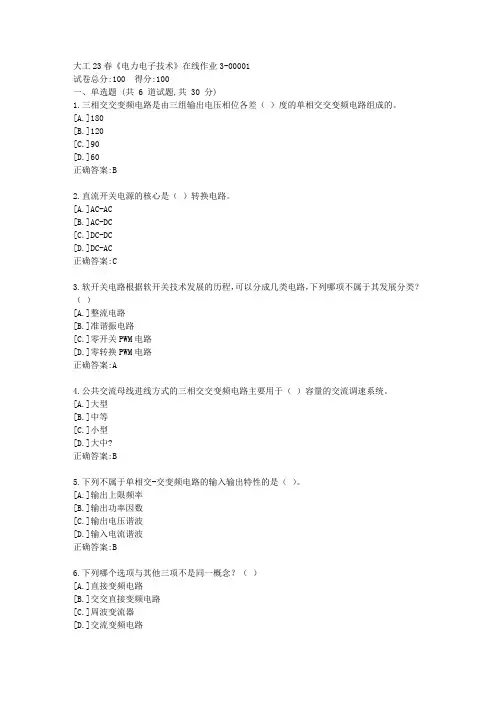

大工23春《电力电子技术》在线作业3-00001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.三相交交变频电路是由三组输出电压相位各差（）度的单相交交变频电路组成的。

[A.]180
[B.]120
[C.]90
[D.]60
正确答案:B
2.直流开关电源的核心是（）转换电路。

[A.]AC-AC
[B.]AC-DC
[C.]DC-DC
[D.]DC-AC
正确答案:C
3.软开关电路根据软开关技术发展的历程，可以分成几类电路，下列哪项不属于其发展分类？（）
[A.]整流电路
[B.]准谐振电路
[C.]零开关PWM电路
[D.]零转换PWM电路
正确答案:A
4.公共交流母线进线方式的三相交交变频电路主要用于（）容量的交流调速系统。

[A.]大型
[B.]中等
[C.]小型
[D.]大中?
正确答案:B
5.下列不属于单相交-交变频电路的输入输出特性的是（）。

[A.]输出上限频率
[B.]输出功率因数
[C.]输出电压谐波
[D.]输入电流谐波
正确答案:B
6.下列哪个选项与其他三项不是同一概念？（）
[A.]直接变频电路
[B.]交交直接变频电路
[C.]周波变流器
[D.]交流变频电路。

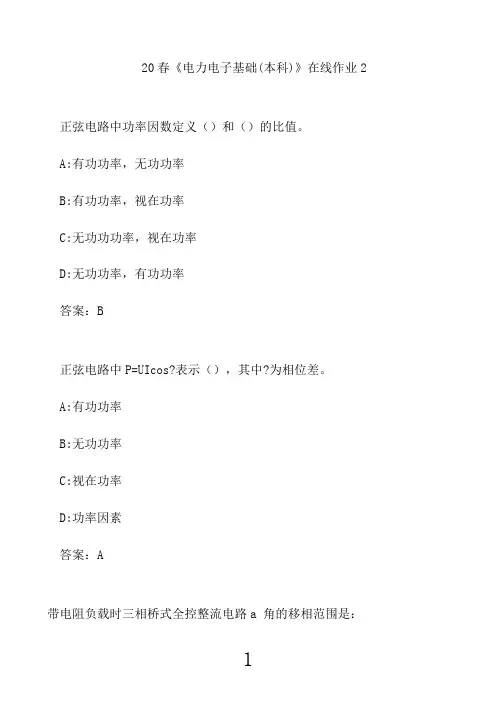

20春《电力电子基础(本科)》在线作业2正弦电路中功率因数定义（）和（）的比值。

A:有功功率，无功功率
B:有功功率，视在功率
C:无功功功率，视在功率
D:无功功率，有功功率
答案：B
正弦电路中P=UIcos?表示（），其中?为相位差。

A:有功功率
B:无功功率
C:视在功率
D:功率因素
答案：A
带电阻负载时三相桥式全控整流电路a 角的移相范围是：
A:60°
B:100°
C:120°
D:180°
答案：C
下列器件中哪些不属于全控型器件。

A:晶闸管
B:电力晶体管
C:电力场效应晶体管
D:绝缘栅双极晶体管
答案：A
晶闸管延迟时间td的定义是，门极电流阶跃时刻开始，到阳极电流上升到稳态值的（）的时间。

A:5%
B:8%。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 下列哪项不是基本斩波电路的控制方式?( )A: 脉冲宽度调制B: 频率调制C: 压降调制D: 混合型正确答案:(单选题) 2: 升降压斩波电路中当占空比取值在下列哪个范围内时是升压?( )A: 0-0.5B: 0.5-1C: 1-1.5D: 1.5-2正确答案:(单选题) 3: ( )是指在变压器一次绕组导通同时二次绕组感应出对应电压输出到负载,能量通过变压器直接传递。

A: 正激电路B: 反激电路C: 半桥电路D: 全桥电路正确答案:(单选题) 4: 带有电阻负载的单相交流调压电路中控制角移相范围为( )。

A: 0-π/2B: 0-πC: π/2-πD: π-2π?正确答案:(单选题) 5: 三相交流调压电路星形联结适用于( )。

A: 中小容量、可接有中性线的星形联结的各种负载B: 负载三角形联结C: 三相负载Y形联结且中性点能拆开的场合D: 以上都不正确正确答案:(单选题) 6: 当开关导通时,使电压先下降到零后,电流再缓慢上升到通态值,所以导通时不会产生损耗和噪声,这种方式称为( )。

A: 零电压开关B: 零电流开关C: 零电压关断D: 零电流关断正确答案:(多选题) 1: 直流变换电路适用于下列哪些选项?( )A: 直流电动机传动B: 开关电源C: 单相功率因数校正D: 软开关技术------------------------------------------------------------------------------------------------------------------------------ 正确答案:(多选题) 2: 全桥电路中,改变开关的占空比,就可以改变( )。

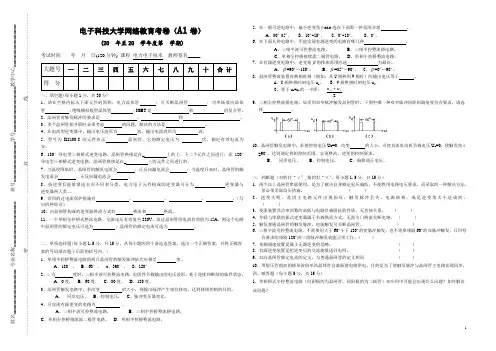

电子科技大学网络教育考卷（A1卷）(20 年至20 学年度第 学期)考试时间 年 月 日(120分钟) 课程 电力电子技术 教师签名_____大题号 一 二 三 四 五 六 七 八 九 十 合 计 得 分一、填空题(每小题1分，共30分)1、请在空格内标出下面元件的简称：电力晶体管 ；可关断晶闸管 ；功率场效应晶体管 ；绝缘栅双极型晶体管 ；IGBT 是 和 的复合管。

2、晶闸管对触发脉冲的要求是 、 和 。

3、多个晶闸管相并联时必须考虑 的问题，解决的方法是 。

4、在电流型逆变器中，输出电压波形为 波，输出电流波形为 波。

5、型号为KS100-8的元件表示 晶闸管、它的额定电压为 伏、额定有效电流为安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_ 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_ 上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会 、正反向漏电流会 ；当温度升高时，晶闸管的触发电流会 、正反向漏电流会 。

8、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 逆变器与逆变器两大类。

9、常用的过电流保护措施有 、 、 、 。

（写出四种即可）10、由晶闸管构成的逆变器换流方式有 换流和 换流。

11、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的电流有效值为15A ，则这个电路中晶闸管的额定电压可选为 ；晶闸管的额定电流可选为 。

二、单项选择题(每小题1.5分，共15分。

从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内。

)1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 度。

A 、180°，B 、60°， c 、360°， D 、120°2、α为 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

(单选题)1: 自耦变压器的绕组容量与额定容量的关系是（）。

A: 绕组容量等于额定容量
B: 绕组容量等于额定容量的ka倍
C: 绕组容量等于额定容量的1/ka倍
D: 绕组容量等于额定容量的(1－1/ka)倍。

正确答案: D
(单选题)2: 其他条件相同，只有变比不得的两台变压器并联运行时，会发生（）后果A: 只在二次绕组中产生环流
B: 只在一次绕组中产生环流
C: 一二次绕组均无环流
D: 一二次绕组中均产生环流。

正确答案: D
(单选题)3: 三相异步电动机气隙越大，空载励磁电流（? ）。

A: 越大
B: 越小
C: 不变
正确答案: A
(单选题)4: 变压器空载试验可测得的损耗主)要是（）。

A: 铁损耗
B: 铜损耗
C: 介质损耗
D: 附加损耗
正确答案: A
(单选题)5: 交流电机的定子三相绕组通入三相对称电流后所产生的基波旋转磁通也可被称为（）
A: 漏磁通
B: 主磁通
C: 总磁通
正确答案: B
(单选题)6: 三相异步电动机的旋转方向由（）决定。

A: 电源电压大小
B: 电源频率高低
C: 定子电流的相序
正确答案: C
(单选题)7: 在直流电动机的各种制动方式中，最经济的制动方式是（）
A: 机械制动
B: 反馈制动
C: 能耗制动。

大工14秋《电力电子技术》在线作业3
一,单选题
1. （）是最早出现的软开关电路。

A. 准谐振电路
B. 零开关PWM电路
C. 零转换PWM电路
D. 以上都不正确
?
正确答案：A
2. 开关电源组成中，（）起到如下作用：把输入电网交流电源转化为符合要求的开关电源直流输入电源。

A. 输出电路
B. 功率变换电路
C. 输入电路
D. 控制电路
?
正确答案：C
3. 升压斩波电路中下列哪个器件主要起保持输出电压的作用？（）
A. L
B. VD
C. R
D. C
?
正确答案：D
4. 下列不属于单相交-交变频电路的输入输出特性的是（）。

A. 输出上限频率
B. 输出功率因数
C. 输出电压谐波
D. 输入电流谐波
?
正确答案：B
5. Buck-Boost电路指的是（）。

A. 升压斩波电路
B. 升降压斩波电路
C. 降压斩波电路
D. 以上都不正确
?
正确答案：B。

大工22秋《电力技术》在线作业3一、单选题共6题，30分1当开关关断时，使电流先下降到零后，电压再缓慢上升到通态值，所以关断时不会产生损耗和噪声，这种关断方式称为（）。

A零电压开通B零电流开通C零电压关断D零电流关断我的答案：D2三相交交变频电路是由三组输出电压相位各差（）度的单相交交变频电路组成的。

A180B120C90D60我的答案：B3（）是最早出现的软开关电路。

A准谐振电路B零开关PWM电路C零转换PWM电路D以上都不正确我的答案：A4当采用6脉波三相桥式整流电路时，电网频率为（）Hz时，交-交变频电路的输出上限频率为20Hz。

A30B40C50D60我的答案：C5升压斩波电路中下列哪个器件主要起保持输出电压的作用？（）ALBVDCRDC我的答案：D6下列哪个选项与其他三项不是同一概念？（）A直接变频电路B交交直接变频电路C周波变流器D交流变频电路我的答案：D二、多选题共6题，30分1UPS广泛应用于下列哪些场合中？（）A银行B交通C医疗设备D工厂自动化机器我的答案：ADCB2下列各项交流电力电子开关的说法，正确的是（）。

A需要控制电路的平均输入功率B要有明确的控制周期C要根据实际需要控制电路的接通D要根据实际需要控制电路的断开我的答案：DC3反并联联结的两组晶闸管直流电动机系统中，电动机在哪些象限中作电动运行？（）A第一象限B第二象限C第三象限D第四象限我的答案：CA4下列属于基本斩波电路的是（）。

A降压斩波电路B升压斩波电路C升降压斩波电路DCuk斩波电路我的答案：ACBD5下列选项中属于双端的带隔离的直流-直流变流电路的是（）。

A半桥电路B全桥电路C推挽电路D正激电路我的答案：CAB6斩波电路中保持开关周期不变，调节开关导通时间，这种控制方式称为（）。

A脉冲宽度调制B频率调制C脉冲调宽型D混合型我的答案：CA三、判断题共8题，40分1交流调功电路和交流调压电路的电路形式完全相同，控制方式也相同。

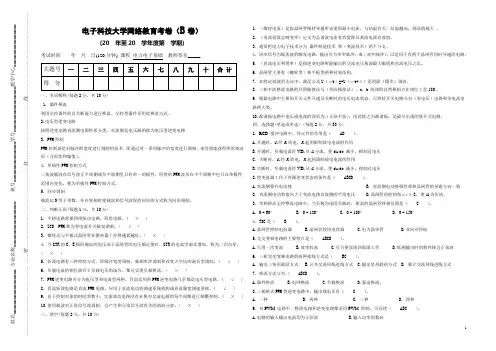

1电子科技大学网络教育考卷（B 卷）(20 年至20 学年度第 学期)考试时间 年 月 日(120分钟) 课程 电力电子基础 教师签名_____一、名词解释(每题2分，共10分) 1. 器件换流利用全控器件的自关断能力进行换流。

全控型器件采用此换流方式。

2.电压型逆变电路按照逆变电路直流测电源性质分类，直流侧是电压源的称为电压型逆变电路 3. PWM 控制PWM 控制就是对脉冲的宽度进行调制的技术。

即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

4. 单极性PWM 控制方式三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM 波形在半个周期中也只在单极性范围内变化，称为单极性PWM 控制方式。

5. 同步调制载波比N 等于常数，并在变频时使载波和信号波保持同步的方式称为同步调制。

二、判断正误(每题1分，共10分)1. 半桥电路需要四组驱动电路，四组电源。

( × )2. ZCS PWM 称为零电流开关脉宽调制。

( √ )3. 螺栓式与平板式晶闸管在散热器上拧得越紧越好。

( × )4. 当GTR 的C 、E 极间施加的电压高于晶体管的电压额定值时，GTR 的电流雪崩式增加，称为二次击穿。

( × )5. 斩波电路有三种控制方式，即脉冲宽度调制、脉频率冲调制和改变占空比的混合型调制。

( √ )6. 负载电流的相位滞后于负载电压的场合，都可实现负载换流。

( × )7. PWM 逆变电路可分为电压型和电流型两种，目前实用的PWM 逆变电路几乎都是电压型电路。

( √ ) 8. 直流斩波电路是直流PWM 电路，应用于直流电动机调速系统就构成直流脉宽调速系统。

( √ ) 9. 由于控制对象的时间常数小，交流调功电路没有必要对交流电源的每个周期进行频繁控制。

( × ) 10.使用载波对正弦信号波调制，会产生和正弦信号波有关的谐波分量。

(单选题)1: 正弦电路中功率因数定义（）和（）的比值。

A: 有功功率，无功功率
B: 有功功率，视在功率
C: 无功功功率，视在功率
D: 无功功率，有功功率
正确答案: B
(单选题)2: 正弦电路中P=UIcos?表示（），其中?为相位差。

A: 有功功率
B: 无功功率
C: 视在功率
D: 功率因素
正确答案: A
(单选题)3: 带电阻负载时三相桥式全控整流电路a 角的移相范围是：
A: 60°
B: 100°
C: 120°
D: 180°
正确答案: C
(单选题)4: 下列器件中哪些不属于全控型器件。

A: 晶闸管
B: 电力晶体管
C: 电力场效应晶体管
D: 绝缘栅双极晶体管
正确答案: A
(单选题)5: 晶闸管延迟时间td的定义是，门极电流阶跃时刻开始，到阳极电流上升到稳态值的（）的时间。

A: 5%
B: 8%
C: 10%
D: 15%
正确答案: C
(单选题)6: 冲量指窄脉冲的（）。

A: 高度
B: 频率
C: 面积
D: 能量
正确答案: C
(单选题)7: 变压器漏感使整流电路出现换相重叠角，整流输出电压平均值（）。

20秋《电力电子基础(本科)》在线作业2
红字部分为答案！
单选题
1.正弦电路中功率因数定义()和()的比值。

A.有功功率，无功功率
B.有功功率，视在功率
C.无功功功率，视在功率
D.无功功率，有功功率
2.正弦电路中P=UIcos?表示()，其中?为相位差。

A.有功功率
B.无功功率
C.视在功率
D.功率因素
3.带电阻负载时三相桥式全控整流电路a 角的移相范围是：
A.60°
B.100°
C.120°
D.180°
4.下列器件中哪些不属于全控型器件。

A.晶闸管
B.电力晶体管
C.电力场效应晶体管
D.绝缘栅双极晶体管
5.晶闸管延迟时间td的定义是，门极电流阶跃时刻开始，到阳极电流上升到稳态值的()的时间。

A.5%
B.8%
C.10%
D.15%
6.冲量指窄脉冲的()。

A.高度
B.频率
C.面积
D.能量
7.变压器漏感使整流电路出现换相重叠角，整流输出电压平均值()。

A.升高
B.降低
C.不变
D.不确定
8.电压型逆变电路输出电压为()。

A.正弦波
B.方波。

14 秋《模拟电路基础》在线作业3单选题多选题判断题一、单选题（共13 道试题，共65 分。

）1. 在共射、共集和共基三种基本放大电路组态中，输入电阻最小的是（）组态A. 共射B. 共集C. 共基共基D. 不确定---------- 选择：C2. 希望抑制50Hz 的交流电源干扰，可选用（）滤波电路A. 低通B. 高通C. 带通D. 带阻---------- 选择：D3. 构成反馈通路的元器件（）A. 只能是电阻元件B. 只能是三极管、集成运放等有源器件C. 只能是无源器件D. 可以是无源器件，也可以是有源器件---------- 选择：D4. 所谓效率是指（）A. 输出功率与输入功率之比B. 输出功率与晶体管上消耗的功率之比C. 输出功率与电源提供的功率之比D. 最大不失真输出功率与电源提供的功率之比---------- 选择：D5. 选用差分放大电路的主要原因是（）A. 减小温漂B. 提高输入电阻C. 稳定放大倍数D. 减小失真选择：A6. 稳压二极管在加正向偏压时，特性与普通二极管（）A. 不一致B. 一致C. 不确定---------- 选择：B7. 要求得到一个由电流控制的电流源，应引入（）负反馈A. 电压串联B. 电压并联C. 电流串联D. 电流并联 选择： D8. 有用信号频率低于 20Hz ,可选用（）滤波电路A. 低通B. 高通C. 带通D. 带阻 -- 选择： A9. N 型半导体中的多子是（ ）A. 电子B. 空穴C. 正离子D. 负离子 选择： A10. 稳压管是利用二极管（ ）特性工作的 。

A. 正向导通B. 反向阻断C. 反向击穿 选择： C11. 双闭环直流调速系统电流调节器的作用是使电网电压的变化对 用。

A.电流B. 转速C. 电压---------- 选择： A12. 共模抑制比 KCMR 是（ ）之比。

A. 差模输入信号与共模成分B. 输出量中差模成分与共模成分C. 差模放大倍数与共模放大倍数（绝对值） 选择： C13. N 沟道结型场效应管的夹断电压 VP 为（ ）A. 正值B. 负值. 零---------- 选择： A14 秋《模拟电路基础》在线作业 3单选题 多选题 判断题二、多选题（共 4 道试题，共 20 分。

电子科技大学智慧树知到“电气工程及其自动化”《电力电子基础(本科)》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.换流方式包括：()A.电网换流B.强迫换流C.器件换流D.人工换流2.三相桥式全控整流电路为()脉波整流电路。

A.3B.4C.5D.63.电力电子器件一般都工作在开关状态。

()A.正确B.错误4.变频电路不只是改变频率，也有些改变相位。

()A.正确B.错误5.下列器件中哪些不属于全控型器件?()A.绝缘栅双极晶体管B.电力晶体管C.电力场效应晶体管D.晶闸管6.逆变是把直流电转变成交流电，整流的逆过程。

()A.正确B.错误7.电流型逆变电路直流侧串大电容，相当于电压源。

()A.正确B.错误8.电力电子系统由：()、()和以电力电子器件为主的()组成。

A.控制电路B.驱动电路C.主电路D.运算电路9.按照器件内部电子和空穴两种载流子参与导电的情况分为：()A.复合型器件B.双极型器件C.单极型器件D.三极型器件10.三相桥式全控整流电路中晶闸管承受的电压波形与三相半波时()，晶闸管承受最大正、反向电压的关系()。

A.相同，相同B.不同，相同C.相同，不同D.不同，不同11.三相桥式全控整流电路为()脉波整流电路。

A.6B.5C.4D.312.变压器漏感使整流电路出现换相重叠角，整流输出电压平均值()。

A.降低B.升高C.不确定D.不变13.器件开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素。

()A.正确B.错误14.多重逆变电路中的串联多重是把几个逆变电路的输出串联起来，多用于电流型。

()A.正确B.错误15.按照驱动电路加在器件控制端和主电路之间信号的性质，电力电子器件分为电压控制器件和电流控制器件。

()A.错误B.正确第2卷一.综合考核(共15题)1.单相半波可控整流电路中电阻负载的特点是：()A.电压与电流成正比B.电压与电流成反比C.两者波形相同D.两者波形相反2.升压斩波电路输出电压()电源电压。
