焊装车间工艺员培训教材
- 格式：ppt
- 大小：3.47 MB
- 文档页数：51
下载文档原格式
合集下载
焊接工艺质量培训教材

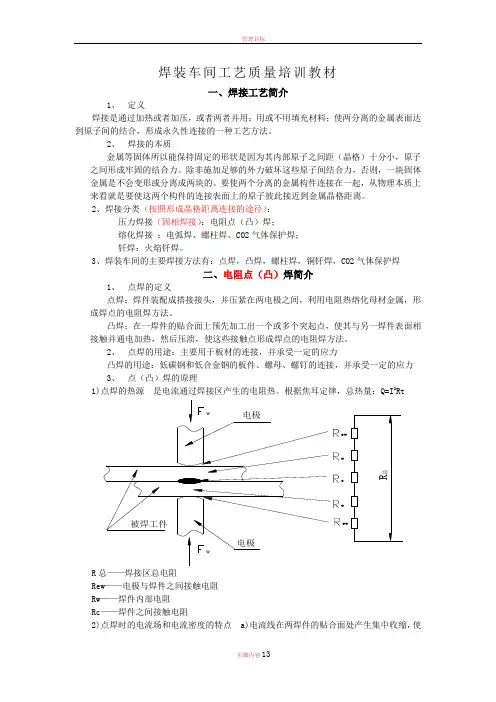

焊装车间工艺质量培训教材一、焊接工艺简介1、 定义焊接是通过加热或者加压，或者两者并用；用或不用填充材料；使两分离的金属表面达到原子间的结合，形成永久性连接的一种工艺方法。
2、 焊接的本质金属等固体所以能保持固定的形状是因为其内部原子之间距（晶格）十分小，原子之间形成牢固的结合力。
除非施加足够的外力破坏这些原子间结合力，否则，一块固体金属是不会变形或分离成两块的。
要使两个分离的金属构件连接在一起，从物理本质上来看就是要使这两个构件的连接表面上的原子彼此接近到金属晶格距离。
2、焊接分类（按照形成晶格距离连接的途径）：压力焊接（固相焊接）：电阻点（凸）焊；熔化焊接 ：电弧焊、螺柱焊、CO2气体保护焊； 钎焊：火焰钎焊。
3、焊装车间的主要焊接方法有：点焊，凸焊，螺柱焊，铜钎焊，CO2气体保护焊二、电阻点（凸）焊简介1、 点焊的定义点焊：焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。
凸焊：在一焊件的贴合面上预先加工出一个或多个突起点，使其与另一焊件表面相接触并通电加热，然后压溃，使这些接触点形成焊点的电阻焊方法。
2、 点焊的用途：主要用于板材的连接，并承受一定的应力凸焊的用途：低碳钢和低合金钢的板件、螺母、螺钉的连接，并承受一定的应力 3、 点（凸）焊的原理1)点焊的热源 是电流通过焊接区产生的电阻热。
根据焦耳定律，总热量：Q=I 2RtewR 总——焊接区总电阻Rew ——电极与焊件之间接触电阻 Rw ——焊件内部电阻 Rc ——焊件之间接触电阻2)点焊时的电流场和电流密度的特点 a)电流线在两焊件的贴合面处产生集中收缩，使贴合面处产生了集中加热效果；b)贴合面边缘电流密度出现峰值，该处加热强度最大，因而将首先出现塑性连接区，保证熔核正常生长；c)通过选择不同的焊接电流波形、改变电极形状和端面尺寸等均可改变电流场形态并控制电流密度分布，以达到控制熔核形状及位置的目的。
【课件】2024最新电焊工安全培训教材
【课件】2024最新电焊工安全培训教材一、教学内容本节课我们将使用《2024最新电焊工安全培训教材》的第3章“电焊作业的安全防护”作为主要教学内容。
具体内容包括：电焊作业的风险识别、个人防护装备的正确选择与使用、作业现场安全措施的设置、电焊设备的检查与维护、应急处理方法等。
二、教学目标1. 让学生了解电焊作业中可能存在的安全风险，提高安全意识。
2. 使学生掌握个人防护装备的正确使用方法，降低作业过程中的伤害风险。
3. 培养学生对于电焊作业现场安全措施的设置和检查能力，确保作业安全。
三、教学难点与重点教学难点：个人防护装备的正确选择与使用、作业现场安全措施的设置。
教学重点：电焊作业的风险识别、电焊设备的检查与维护。
四、教具与学具准备1. 教具：电焊设备、个人防护装备、安全标志牌、PPT课件。
2. 学具：笔记本、教材、练习册。
五、教学过程1. 实践情景引入（5分钟）：展示电焊作业现场安全事故案例，引导学生思考事故原因及预防措施。
2. 理论讲解（15分钟）：讲解电焊作业的风险识别、个人防护装备的选择与使用、作业现场安全措施的设置等。
3. 例题讲解（10分钟）：通过具体例题，使学生掌握电焊设备的检查与维护方法。
4. 随堂练习（10分钟）：让学生针对所学内容进行实际操作，提高动手能力。
5. 小组讨论（5分钟）：分组讨论在实际电焊作业过程中如何有效预防和应对安全风险。
六、板书设计1. 电焊作业安全风险火灾、爆炸烟尘、有毒气体高温、触电噪音、辐射2. 个人防护装备防护服、防护手套护目镜、防尘口罩安全鞋、防护帽3. 作业现场安全措施设立安全标志保持通风良好检查设备线路配备消防器材七、作业设计1. 作业题目：列举电焊作业中可能存在的三种安全风险，并说明如何预防。
简述个人防护装备的正确使用方法。
电焊设备检查与维护的主要内容有哪些？2. 答案：（1）火灾、爆炸：严格遵守操作规程，禁止在作业现场吸烟、使用明火；使用防火、防爆设备。
焊工工艺培训教材(DOC 31页)
焊工工艺培训教材(DOC 31页)（2）电压表四、引弧的方法有两种1、击法2、擦法五、手焊基本操作可分手焊，立焊，横焊，和仰焊经过反复练习，使焊的焊缝的形状规则，焊波均匀并显椭圆形，焊缝条部分的尺寸符合要求，才算合格。
复习小结：焊接设备及用具作业：练习焊缝技术。
工艺实践教学目的：工艺实践教学要求：工艺实践教学重点难点：工艺实践一、实习用材料1、正4303（结422）43.2 44.0电焊条2、厚度为6~10毫米低碳钢板二、实习内容的要求1、了解焊接结构件的制造方法和工艺过程2、初步了解手工电弧焊的焊接过程。
3、掌握手工电弧焊的引弧方法及焊接操作的初步技能。
二、操作练习操作（1）引弧时焊条提起要快，否则易产生格条（2）如果焊条的焊件接触而不起弧时，往往是因为焊条充当部有表皮划碍导电，这时应该将这些绝缘物清除，以利导电。
（3）练习引弧时，不必考虑焊条的角度，更不要急于去完成一道焊缝。
操作工，平焊直线（1）焊接时要放松身体，而且正常呼吸，手臂应离开身体，随身体自由运动，同时要保持稳定。
（2）开始练习时，主要学握好电弧长度，焊条角度和焊接速度。
（3）要区分开熔池内的熔度和熔化金属。
（4）控制熔池的形状，大小要合适，不允许熔流到不分化金属的前面。
（5）首先练习窄焊道的平焊，并用直线远导法进行练习。
1）起划端远导法2）直线远导法3）焊道的收尾方法4）续焊接头方法小结：操作要点作业：练习电焊操作焊条教学目的：了解焊条教学要求：了解焊条教学重点：了解焊条教学难点：了解焊条导入：平弧焊应用的初期，人们复用过没有药皮的光焊来进行焊接。
人们研制出了带有药皮的焊条，（除药焊条，简称焊条）解决了上述关键问题，从而使手弧焊得到优质的焊缝，手弧焊的应用也更加广钢焊丝作焊芯。
药皮是由多种原材料组成的，根据焊条药皮组成的不同，基本上可分为八种类型图。
1、氧化钛型，简称钛型2、氧化钛钙型，简称钛钙型。
3、钛铁矿型4、氧化铁型5、纤维类型7、石墨型8、盐化型二、焊条的分类型号根据B980--76焊条分为九大类1、从碳钢和低合金高强度钢焊条，简称结构钢焊条2、铜和铬铜耐热焊条。
焊装工艺技术培训教材
相关规范
• 孔间距的要求推荐值：s〉（d1+d2）/2， 但s应不小于75mm
相关规范
• 顶列板上圆形开孔的直径不超过舷顶列板 最小宽度的20％或380 mm中的小者，且圆 形开孔应离开舱口边甲板区域内开孔或上 层建筑端部。
• 舷侧外板上的开孔距甲板的距离应不小于 两倍开孔直径。（BV）
• 应尽可能的避免在顶列板上开孔。 • 所有外板上的开孔要与船体协商

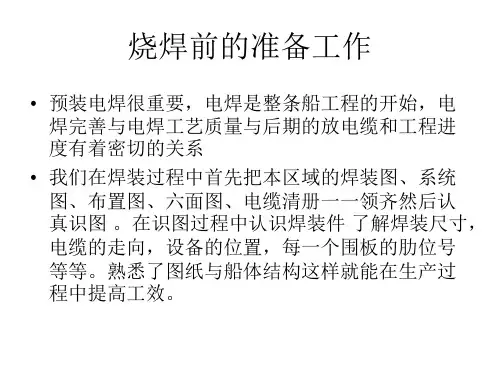

烧焊前的准备工作
• 如系统图和清册上什么位置有什么设备，电缆的 数量、电缆的型号、电缆截面积的大小、电缆的 走向一目了然。在烧焊的过程中就知道围板、鹅 颈管、电缆管的大小直径，实际放线电缆能不能 穿过去；到设备有动力电缆，信号电缆是否需要 烧双排铁条或多排铁条；根据电缆的数量和电缆 的走向可以考虑是否使用扁铁条或拖架和仔细检 查预装前所烧的铁条或拖架是否够电缆的摆放或 材料的浪费如果存在问题要及时的修改及向后续 船反馈。
烧焊时的注意事项
• 小底座、铁条的定位，小底座定位要考虑底座尺 寸是否正确，是否方便操作是否回碍事，是否合 理，设备装上去会不会歪，铁条定位要做到横平 竖直，是否有钢寸庄，岩棉板，等多方面因数考 虑，对设备具体位置也要了如指掌，不然就无法 一步到位，在焊装过程中我们应该抓住重点，先 把集控室里面及外壁先焊装，然后就是海底门 油 舱 水舱周围一旦涂漆或投油就无法烧焊，焊装在 我们生产过程中占很大比重，我们要在实践中吸 取经验，多问多学少走弯路 举一反三，灵活运用， 总而言之我们在焊装过程中做到胆大心细，心中 有数，仔细检查跟踪到位抓住重点，把好质量关， 焊的东西要美观合理合格。
相关规范
相关规范
• 加热盘管开孔下缘距内底不小于100mm。 • 开孔应避开构件中心线
焊装工艺培训
10.品质组
w 检查车身错漏装的现象 w 检查车身表面的缺陷 w 车身焊接强度的确认检查 w 生产线作业要领执行的维护
PDF 文件使用 "pdfFactory Pro" 试用版本创建
焊装车间的焊接工艺
w 机器手点焊接 w 电阻电焊 w 电阻凸焊 w 螺柱焊机 w 激光焊接 w CO2保护焊接
焊接车间的管理模式
w 生产管理 1.推行标准作业，每个工位全部有操作要领书， 员工根据要领书中的知识进行作业。
2.目前由车间工艺人员对员工的作业要领进行确 认逐步转变位班组长进行确认和更改的模式。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PDF 文件使用 "pdfFactory Pro" 试用版本创建
焊装车间的工艺分布
w 生产线的组成 焊装车间现分为5种车型，都是有前结构、后结 构、下部总成、主焊线，侧围总成、以及门盖 总成、车身调整线组成还有凸焊班组成。 w 辅助部分 物流组、品质组、工装班。
电弧螺柱焊
PDF 文件使用 "pdfFactory Pro" 试用版本创建
激光钎焊
PDF 文件使用 "pdfFactory Pro" 试用版本创建
焊接车间的管理模式
w 安全管理 1.执行3级教育体制（即公司、车间、班 组） 2.车间定期进行安全点检. 3. 安全目视管理板对问题进行揭示 4.推行公司和厂部各项安全活动
4.侧围总成
w 侧围总成的焊接，为 主焊线提供侧围拼凑 出整体车身骨架
A21侧围区域线场图
PDF 文件使用 "pdfFactory Pro" 试用版本创建
焊接培训教材(OK)

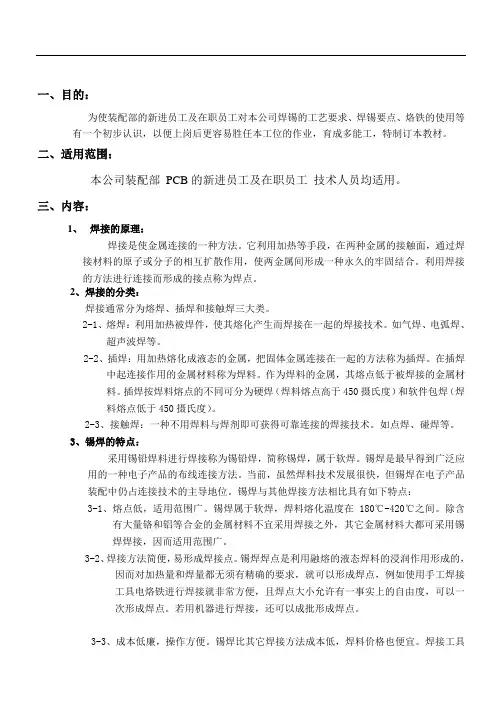

一、目的：为使装配部的新进员工及在职员工对本公司焊锡的工艺要求、焊锡要点、烙铁的使用等有一个初步认识，以便上岗后更容易胜任本工位的作业，育成多能工，特制订本教材。
二、适用范围：本公司装配部PCB的新进员工及在职员工技术人员均适用。
三、内容：1、焊接的原理：焊接是使金属连接的一种方法。
它利用加热等手段，在两种金属的接触面，通过焊接材料的原子或分子的相互扩散作用，使两金属间形成一种永久的牢固结合。
利用焊接的方法进行连接而形成的接点称为焊点。
2、焊接的分类：焊接通常分为熔焊、插焊和接触焊三大类。
2-1、熔焊：利用加热被焊件，使其熔化产生而焊接在一起的焊接技术。
如气焊、电弧焊、超声波焊等。
2-2、插焊：用加热熔化成液态的金属，把固体金属连接在一起的方法称为插焊。
在插焊中起连接作用的金属材料称为焊料。
作为焊料的金属，其熔点低于被焊接的金属材料。
插焊按焊料熔点的不同可分为硬焊（焊料熔点高于450摄氏度）和软件包焊（焊料熔点低于450摄氏度）。
2-3、接触焊：一种不用焊料与焊剂即可获得可靠连接的焊接技术。
如点焊、碰焊等。
3、锡焊的特点：采用锡铅焊料进行焊接称为锡铅焊，简称锡焊，属于软焊。
锡焊是最早得到广泛应用的一种电子产品的布线连接方法。
当前，虽然焊料技术发展很快，但锡焊在电子产品装配中仍占连接技术的主导地位。
锡焊与其他焊接方法相比具有如下特点：3-1、熔点低，适用范围广。
锡焊属于软焊，焊料熔化温度在180℃-420℃之间。
除含有大量铬和铝等合金的金属材料不宜采用焊接之外，其它金属材料大都可采用锡焊焊接，因而适用范围广。
3-2、焊接方法简便，易形成焊接点。
锡焊焊点是利用融熔的液态焊料的浸润作用形成的，因而对加热量和焊量都无须有精确的要求，就可以形成焊点，例如使用手工焊接工具电烙铁进行焊接就非常方便，且焊点大小允许有一事实上的自由度，可以一次形成焊点。
若用机器进行焊接，还可以成批形成焊点。
3-3、成本低廉，操作方便。
焊装工艺培训资料
一、焊接基本知识1、何谓点焊焊接点焊是通过电极对要连接的材料加压，对此在短时间内供应大电流，通过此时的电阻发热使焊接局部融化结合。
在焊接部产生被称为焊点的融化部。
2、点焊的要素左右点焊强度的原因有很多，其中主要的有4个，这被称为点焊的四大条件。
A、焊接电流I：焊接时流经焊接回路的电流。
点焊时I一般在数万安培以上，焊接电流是影响焊接区吸热的主要因数:Q=I2Rt,在其它参数一定时I也应有一个合理数值。
I过小→吸热小→不能形成熔核或尺寸小；I过大→加热速度快会产生飞溅，使焊点质量降低。
B、焊接时间t:一般在数十周波以内，一周波=0.02秒，每一焊接循环中，自焊接电流接通到停止的持续时间。
焊接时间同时影响吸热和散热。
通常，在规定焊接时间内焊接区析出的热量除部分散失外，将逐渐积累用以加热焊接区，使熔核逐渐扩大到要求的尺寸。
焊接时间对熔核尺寸的影响与焊接电流的影响基本类似。
C、电极压力F:数千牛顿N，电极力影响接触电阻，即影响热源的强度和分布，同时影响电极散热的效果和焊接区的塑性变形，当其它参数不变时：1）电极压力过小由于焊接区金属的塑性变形范围及变形程度不足。
接触电阻增大，电流密度过大而引起加热过快，引起严重喷溅，使融核形状和尺寸发生变化。
2）电极压力大，使焊接区接触面积增大，总电阻和电流密度均减小，焊接区散热增大，熔核尺寸下降，严重时会出现未焊透缺陷。
3）一般情况下，增大电极压力同时适当增大焊接电流或焊接时间，维持焊接区加热程度，从而焊接强度不变。
D、电极工作面的形状及尺寸：常用电极头有圆锥分型和球面型、平电极。
电极管理对质量影响很大，所以在作业中要特别注意。
电极端面及电极体的结构形状、尺寸和冷却条件影响熔核几何尺寸和焊点强度。
电极材料冷却效果好，则散热快，电极端面的颜色则不变；冷却效果不好，则电极端面会先变蓝后变黑，火花变大。
电极前端径（D）越大，电流密度越小，焊点越小（这时焊点看起来好象焊的很大，实际上这只是表面烧焦而已，实际焊接部分很小）。
焊工培训教材ppt课件
均匀调节系统
δI1
δI2
当弧长变化时,电弧静特性曲线上下移动,如上图, 对应不同电源外特性曲线的交点(稳定工作点)不同,引起的电流变化量也不同, 即引起的熔化速度变化也不同(电弧长度的恢复速度不同)
对电源动特性的要求
• 弧焊电源对负载瞬变的反应能力
(弧焊电源的对焊接电弧这样的动负载输出 的电流和电压与时间的关系.) • 电源动特性对电弧稳定性,熔滴过渡,飞溅 及焊缝成形等有很大影响.
cd段:电流密度较大,电弧来不及增大截 面,呈较大电阻抗状态,为上升段。
b
d
c
各种焊接方法的电弧静特性曲线
ab段,小电流密度: 小电流氩弧焊; 小电流焊条电弧焊
c b d
cd段，大电流密度: 细丝熔化极气体保护 焊; 大电流埋弧焊
bc段，中等电流密度: 氩弧焊; 焊条电弧焊; 小电流埋弧焊
电弧电压和弧长的关系
阴极 温 度 电 压
U阳 U弧 U阴
电弧
阳极
阴极区
弧柱区
阳极区
U弧=U阴+U阳+U柱 当材质、气体介质一定时U阴,U阳基本为固定数值,故:令a＝Ｕ阴＋Ｕ阳 Ｕ柱当气体介质一定时，与弧长成正比，即：Ｕ柱＝bL Ｕ＝a+bL 对于焊条电弧焊：Ｕ=20+0.04I;对于TIG焊接电源：U=10+0.04I
＊本章重点
特点：
• 必须清楚地表示与焊接有关的问题，如坡口与接头形式、焊
接方法、焊接材料型号和焊接及验收的技术要求等。
常涉及到：
• 典型工件制造的工艺守则 • 焊接方法的工艺守则 • 施焊的工艺评定编号
焊接符号
3 5 1 4 5
4
2
• 基本符号 • 指引线 • 辅助符号
焊工培训(初级)-PPT课件
(2)优质钢 含硫量不超过0.030％～0.035％，含磷量不超过0.035％。 (3)高级优质钢 含硫量不超过0.020％～0.030％，含磷量不超过0.025
％～0.030％。
根据需要，钢材的几种分类方法可以混合使用。 按照使用性能和用途综合分类如下：
(二)钢材的编号
(1)碳素结构钢
一般结构钢和工程用热轧钢板、型钢均属此类。按照GB700—88 的规定，钢的牌号由代表屈服强度的字母、屈服强度值、质量等级符 号、脱氧方法符号等四部分按顺序组成，如Q235—A．F，Q235—B等。 符号的规定为：
是为了补充说明焊缝某些特征的符号
5、焊缝尺寸符号
是表示坡口和焊缝各特征尺寸的符号
GB5185-85 金属焊接及钎焊方法在图样上的表示代号
111—手弧焊（涂料焊条熔化极电弧焊） 12----埋弧焊 131—MIG焊：熔化极惰性气体保护焊（含熔化极氩弧焊） 135—MAG焊：熔化极非惰性气体保护焊（含二氧化碳气体保护焊） 141—TIG焊：钨极惰性气体保护焊（含钨极氩弧焊） 15----等离子焊 22----点焊 22----缝焊 311---氧-乙炔气焊
（3）合金结构钢的编号
合金结构钢的钢号由三部分组成：数字+化学元素符号+数字。前面的两位 数字表示平均碳含量的万分之几，合金元素以汉字或化学元素符号表示，合 金元素后面的数字，表示合金元素的百分含量。当元素的平均含量<1．5％ 时，则钢号中只标出元素符号而不标注含量；其合金元素的平均含量≥1．5 ％、≥2．5％、≥3．5％……时，则在元素后面相应标出2、3、4、……如 “16Mn”钢，从钢号可知：其平均含碳量为0．16％，平均含锰量为<1．5％。
钢中的一些特殊合金元素如V、Al、Ti、B、Re等，虽然它们的含量很低，但 由于在钢中起到很重要的作用，所以也标注在钢号中。如“20MnVB”钢的大 致成分为：C：0．20％，Mn<1．5％，同时含有少量的钒和硼。
％～0.030％。
根据需要，钢材的几种分类方法可以混合使用。 按照使用性能和用途综合分类如下：
(二)钢材的编号
(1)碳素结构钢
一般结构钢和工程用热轧钢板、型钢均属此类。按照GB700—88 的规定，钢的牌号由代表屈服强度的字母、屈服强度值、质量等级符 号、脱氧方法符号等四部分按顺序组成，如Q235—A．F，Q235—B等。 符号的规定为：
是为了补充说明焊缝某些特征的符号
5、焊缝尺寸符号
是表示坡口和焊缝各特征尺寸的符号
GB5185-85 金属焊接及钎焊方法在图样上的表示代号
111—手弧焊（涂料焊条熔化极电弧焊） 12----埋弧焊 131—MIG焊：熔化极惰性气体保护焊（含熔化极氩弧焊） 135—MAG焊：熔化极非惰性气体保护焊（含二氧化碳气体保护焊） 141—TIG焊：钨极惰性气体保护焊（含钨极氩弧焊） 15----等离子焊 22----点焊 22----缝焊 311---氧-乙炔气焊
（3）合金结构钢的编号
合金结构钢的钢号由三部分组成：数字+化学元素符号+数字。前面的两位 数字表示平均碳含量的万分之几，合金元素以汉字或化学元素符号表示，合 金元素后面的数字，表示合金元素的百分含量。当元素的平均含量<1．5％ 时，则钢号中只标出元素符号而不标注含量；其合金元素的平均含量≥1．5 ％、≥2．5％、≥3．5％……时，则在元素后面相应标出2、3、4、……如 “16Mn”钢，从钢号可知：其平均含碳量为0．16％，平均含锰量为<1．5％。
钢中的一些特殊合金元素如V、Al、Ti、B、Re等，虽然它们的含量很低，但 由于在钢中起到很重要的作用，所以也标注在钢号中。如“20MnVB”钢的大 致成分为：C：0．20％，Mn<1．5％，同时含有少量的钒和硼。
焊接培训
27
目录
上一页
下一页
末页
一、挑孔： 挑孔：
1 .操作方法：
（1）.挑孔时，烙铁的功率为35W，烙铁与板面成30-45度。 （2）.烙铁与焊盘的接触时间应小于3秒。超过3秒可能造成焊盘翘起。
2.作业标准：
（1）.必须将焊盘孔位中的焊锡清除干净。 1 . 焊锡没有清除干净
合格
（2）. 焊盘不能翘起。
不合格
1.严格执行分厂工装夹具、工具的领用及保管的有关规定。 2.员工登记领用所需的工具如烙铁、剪钳等，并应妥善保管，不得遗失。
四、工段卫生责任制
每位员工要严格执行工段的卫生责任制度，创造整洁、文明的生产作业环境。 在卫生责任制度中，规定了以下内容： 1.各员工必须负责自己的卫生责任区。 2.上、下班前5分钟对卫生责任区进行清扫。同时整理好工具、物料。 3.清扫结果要做到无尘、无渣、无斑。 4.具体内容见《焊接工段卫生责任制》。
d.焊点拉尖：焊点的表面有一尖角，此不良焊点是由于焊接时间过长或 助焊剂太少所致。
22
目录
上一页
下一页
末页
e.焊点虚焊：整个焊盘有1/4无上锡。
f.焊点锡薄：焊点高度小于1mm。
小于0.5mm
23
第三章作业方法和标准
第一节 作业指导书阅读
一、焊接作业指导书格式
焊
产品型号 工序号 工装、夹具、仪器、辅料 名称 规格 适用型号 工序名称 物 数量 位号 料 规格
11
首页
上一页
下一页
末页
五、 安全生产知识
1.用电安全： 用电安全： 用电安全 （1）.下班时相关工位应检查工具电源插头是否拔下，如电烙铁、胶枪。 （2）.检查仪器电源是否关闭，如ICT测试仪，清洗间的超声波发生器等。 （3）.检查各相关总闸电源是否切断，如流水线总闸电源、喷漆间总闸 电源以及清洗间总闸电源等。 2.安全防火： 安全防火： 安全防火 （1）.禁止在工作区域内出现明火。 （2）.清洗液属于易燃物品，因此，清洗间内应更注重防火意识，避免摩擦 火花及电火花的产生。同时，应注意保持良好的通风条件。 3.易燃易爆物品保管： 易燃易爆物品保管： 易燃易爆物品保管 （1）.下班前需将清洗剂放置在指定的安全存放区。 （2）. 清漆、天那水 应存放在安全区域。
目录
上一页
下一页
末页
一、挑孔： 挑孔：
1 .操作方法：
（1）.挑孔时，烙铁的功率为35W，烙铁与板面成30-45度。 （2）.烙铁与焊盘的接触时间应小于3秒。超过3秒可能造成焊盘翘起。
2.作业标准：
（1）.必须将焊盘孔位中的焊锡清除干净。 1 . 焊锡没有清除干净
合格
（2）. 焊盘不能翘起。
不合格
1.严格执行分厂工装夹具、工具的领用及保管的有关规定。 2.员工登记领用所需的工具如烙铁、剪钳等，并应妥善保管，不得遗失。
四、工段卫生责任制
每位员工要严格执行工段的卫生责任制度，创造整洁、文明的生产作业环境。 在卫生责任制度中，规定了以下内容： 1.各员工必须负责自己的卫生责任区。 2.上、下班前5分钟对卫生责任区进行清扫。同时整理好工具、物料。 3.清扫结果要做到无尘、无渣、无斑。 4.具体内容见《焊接工段卫生责任制》。
d.焊点拉尖：焊点的表面有一尖角，此不良焊点是由于焊接时间过长或 助焊剂太少所致。
22
目录
上一页
下一页
末页
e.焊点虚焊：整个焊盘有1/4无上锡。
f.焊点锡薄：焊点高度小于1mm。
小于0.5mm
23
第三章作业方法和标准
第一节 作业指导书阅读
一、焊接作业指导书格式
焊
产品型号 工序号 工装、夹具、仪器、辅料 名称 规格 适用型号 工序名称 物 数量 位号 料 规格
11
首页
上一页
下一页
末页
五、 安全生产知识
1.用电安全： 用电安全： 用电安全 （1）.下班时相关工位应检查工具电源插头是否拔下，如电烙铁、胶枪。 （2）.检查仪器电源是否关闭，如ICT测试仪，清洗间的超声波发生器等。 （3）.检查各相关总闸电源是否切断，如流水线总闸电源、喷漆间总闸 电源以及清洗间总闸电源等。 2.安全防火： 安全防火： 安全防火 （1）.禁止在工作区域内出现明火。 （2）.清洗液属于易燃物品，因此，清洗间内应更注重防火意识，避免摩擦 火花及电火花的产生。同时，应注意保持良好的通风条件。 3.易燃易爆物品保管： 易燃易爆物品保管： 易燃易爆物品保管 （1）.下班前需将清洗剂放置在指定的安全存放区。 （2）. 清漆、天那水 应存放在安全区域。
焊装工艺培训资料76页PPT
焊装工艺培训资料
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会
焊装车间工艺员培训教材
w 加热时间短，热量集中，所以热影响区小，铁板变形也小，通常在焊后 不必安排校正和热处理。
w 不需要焊丝、焊条等填充金属，以及氧气、乙炔、氩气等焊接材料，焊 接成本低。
w 操作简单，易于实现机械化和自动化。 w 生产率高，且无噪声及有害气体。 w 熔核形成时，始终被塑性环包围，熔化金属与空气隔绝，冶金过程简单。 w
生产线的联网管理。具有较强的接口扩充能力，可以满足用户的 不同特殊要求。
焊装车间工艺员培训教材
w Ⅱ、变压器部分： 悬挂式点焊机的变压器部分主要是一台水冷式变压器，它的功能
主要是将380V的电压变为23.8V的电压。 DN3系列悬挂式点焊机 w 型号: DN3- 160 、 DN3- 200 w 主要特点： w 独有的二次线圈与引出极板无焊接工艺，增加了可靠性， w 并降低了内阻 w 装备温度检测器，在焊机冷却不足时，强迫焊机自动停焊， w 避免过热烧毁 w 出水装有水流指示仪，进水装有二次水过滤器， w 延长焊机寿命 w 380v的动力输入，采用接线柱加保护罩的方式，从而更加安全可 靠 w 采用进口优质冷轧矽钢片，环氧树脂真空浇注，保证绝缘强度，延 长 w 焊机寿命 w 焊机可带两把焊钳，可配用有感电缆或无感电缆，使用方便
w 6、 热平衡、散热及温度分布 w 点焊时产生的热量的Q只有小部分用于形成熔核，较大部分的将因
向邻近物质的传导和辐射而损失掉。其热平衡方程式： Q=Q1+Q2 式中：Q1——形成熔核的热量 Q2——损失的热量 Q——总热量 有效热量Q1取决于金属的物理性质及熔化金属量，而于所用焊接条件
无关，Q1=(10%~30%)Q，电阻率低、导热性好的金属(铝、铜合金 等)取低限，电阻率高、导热性差的金属(不锈钢、高温合金等)取高 限。 损失的热量Q2主要包括通过电极传导的热量=(30%~50%)Q和通过工件 传导的热量=20%Q。辐射到大气中的热量只占约5%可以忽略不计。
w 不需要焊丝、焊条等填充金属，以及氧气、乙炔、氩气等焊接材料，焊 接成本低。
w 操作简单，易于实现机械化和自动化。 w 生产率高，且无噪声及有害气体。 w 熔核形成时，始终被塑性环包围，熔化金属与空气隔绝，冶金过程简单。 w
生产线的联网管理。具有较强的接口扩充能力，可以满足用户的 不同特殊要求。
焊装车间工艺员培训教材
w Ⅱ、变压器部分： 悬挂式点焊机的变压器部分主要是一台水冷式变压器，它的功能
主要是将380V的电压变为23.8V的电压。 DN3系列悬挂式点焊机 w 型号: DN3- 160 、 DN3- 200 w 主要特点： w 独有的二次线圈与引出极板无焊接工艺，增加了可靠性， w 并降低了内阻 w 装备温度检测器，在焊机冷却不足时，强迫焊机自动停焊， w 避免过热烧毁 w 出水装有水流指示仪，进水装有二次水过滤器， w 延长焊机寿命 w 380v的动力输入，采用接线柱加保护罩的方式，从而更加安全可 靠 w 采用进口优质冷轧矽钢片，环氧树脂真空浇注，保证绝缘强度，延 长 w 焊机寿命 w 焊机可带两把焊钳，可配用有感电缆或无感电缆，使用方便
w 6、 热平衡、散热及温度分布 w 点焊时产生的热量的Q只有小部分用于形成熔核，较大部分的将因
向邻近物质的传导和辐射而损失掉。其热平衡方程式： Q=Q1+Q2 式中：Q1——形成熔核的热量 Q2——损失的热量 Q——总热量 有效热量Q1取决于金属的物理性质及熔化金属量，而于所用焊接条件
无关，Q1=(10%~30%)Q，电阻率低、导热性好的金属(铝、铜合金 等)取低限，电阻率高、导热性差的金属(不锈钢、高温合金等)取高 限。 损失的热量Q2主要包括通过电极传导的热量=(30%~50%)Q和通过工件 传导的热量=20%Q。辐射到大气中的热量只占约5%可以忽略不计。
焊装车间工艺培训教材
预压时间 休止时间
S
S
0.12~0.14 0.12~0.16 0.14~0.18
决定休止时 间的主要因 素是由操作 者的技能和 焊接的位置。
0.16~0.20
0.16~0.22
0.18~0.24
0.18~0.26
0.20~0.28
轿车一厂生产技术科
焊装工艺室
6、常用材料的点焊工艺
低碳钢的点焊：
☆表面可不处理 ☆硬规范焊接 ☆厚板加带锻压的压力曲线，带预热电流脉冲，多脉冲。
Fw
Fw 预压程序
I
Fw
Fw 焊接程序
I
Fw
Fw 维持程序
Fw
Fw 休止程序
轿车一厂生产技术科
焊装工艺室
3.2 焊接过程演示：
轿车一厂生产技术科
焊装工艺室
3.3 焊接电流、压力曲线图
轿车一厂生产技术科
维持时间
休止时间
焊装工艺室
4、点焊接压力
4.2 焊接时间
轿车一厂生产技术科
4.4 电极端面尺寸
焊装工艺室
4.1 焊接电流
焊接时流经焊接回路的电流称焊接电流。对点焊质量影响最大， 电流过大产生喷溅，焊点强度下降。
4.2 焊接时间
电阻焊时的每一个焊接循环中，自电流接通到停止的持续时间， 称焊接通电时间。时间长短对点焊质量影响也很大，时间过长，热量 输入过多也会产生喷溅，降低焊点强度。
轿车一厂生产技术科
焊装工艺室
• 工艺要点：
⑴增大电流(30%-50%) ⑵采用特殊电极(cr-cn、cr-zr-cn)合金 ⑶尽可能采用凸焊
轿车一厂生产技术科
焊装工艺室
奥氏体不锈钢的点焊： 电阻率高、热导率低，比较易焊。
焊工培训教材
焊工培训教材第一节岗位职责岗位职责：1、完成车间下达的生产任务，在行产中必须保证本工序不影响生产进度。
2、完成自检与互检。
3、对自己的工具进行维护及妥善保管自检与互检定义自检：对本工序自已所工作的效果进行检查，是否符合装配要求。
检查的对象有：工艺管剪口是否在30~60度之间，孔是否有明显变形；焊口是否干洁；制冷零部件是否有N2保护；焊剂是否在有效期；焊接后是否对导线、内胆等烧坏。
互检：对上工序所工作的效果进行检查，是否符合装配要求。
检查的对象有：制冷系统是否有密封的保护；上工序焊接是否牢固；焊接后是否对导线、内胆等烧坏。
自已使用的工具、夹具有那些？焊枪封口钳老虎钳挡火板毛细管滚柱第二节操作规程及基本常识1、乙炔气体是一种可燃气体，氧气是一种助燃气体。
乙炔气体附近应禁止明火及火星等炽热工件。
2、氧气管、乙炔管、焊具、开关阀要经常检查。
3、氧气瓶、乙炔瓶不得靠近高温工作场所，其间间隔距离必须大于5m，搬动气瓶时不能碰撞及不得在阳光下临时曝晒。
4、乙炔连接焊具的管道必须有回火装置。
5、车间黄色管道通氮气气体，红色（钢管）管道通乙炔气体，蓝色（钢管）管道通氧气气体。
6、气瓶上有两块表，一块代表气瓶内压力，另一块代表输出压力。
一般氧气输出压力不能超过6Mpa,氮气输出压力必须达到1.2Mpa,7、换气的操作过程先把无气的气瓶的阀门关掉关掉输出压力控制阀门折下管道与气瓶连接螺母把管道与新气瓶连接慢慢打开气瓶的主阀门慢慢打开输出压力控制阀门第三节不合格品控制1、不合品定义：不能满足（符合）产品的装配、外观、性能要求称为不合格品。
2、零星的不合格品处理：在自检或互检中发现零星的不合格品，如不影响生产情况下，能修复的先修复，暂时不能修复的产品应从生产线上搬下来，并填写好随机检测卡，摆放在待修理区。
3、小批量的不合格品处理：在生产中连续发现相同或重复出现相同的不合格项，应及时通知相关作业员工和班长或工艺员，同时对这些产品从生产线上搬下来并标识好。
