建筑工程审图要点及绘制建筑施工图的步骤和方法

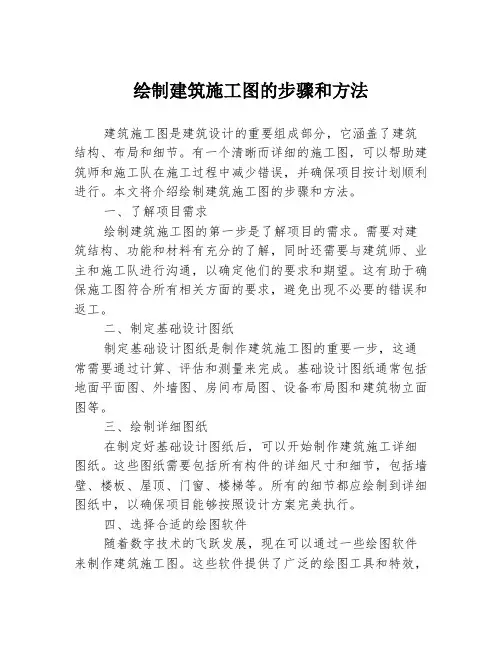

绘制建筑施工图的步骤和方法建筑施工图是建筑设计的重要组成部分，它涵盖了建筑结构、布局和细节。

有一个清晰而详细的施工图，可以帮助建筑师和施工队在施工过程中减少错误，并确保项目按计划顺利进行。

本文将介绍绘制建筑施工图的步骤和方法。

一、了解项目需求绘制建筑施工图的第一步是了解项目的需求。

需要对建筑结构、功能和材料有充分的了解，同时还需要与建筑师、业主和施工队进行沟通，以确定他们的要求和期望。

这有助于确保施工图符合所有相关方面的要求，避免出现不必要的错误和返工。

二、制定基础设计图纸制定基础设计图纸是制作建筑施工图的重要一步，这通常需要通过计算、评估和测量来完成。

基础设计图纸通常包括地面平面图、外墙图、房间布局图、设备布局图和建筑物立面图等。

三、绘制详细图纸在制定好基础设计图纸后，可以开始制作建筑施工详细图纸。

这些图纸需要包括所有构件的详细尺寸和细节，包括墙壁、楼板、屋顶、门窗、楼梯等。

所有的细节都应绘制到详细图纸中，以确保项目能够按照设计方案完美执行。

四、选择合适的绘图软件随着数字技术的飞跃发展，现在可以通过一些绘图软件来制作建筑施工图。

这些软件提供了广泛的绘图工具和特效，可以帮助设计师创建更准确、更高质量的施工图。

常用的建筑绘图软件有AutoCAD、SketchUp、Revit等。

五、审查和修改在设计好建筑施工图后，需要对其进行审查和修改。

这需要与建筑师、施工队和业主进行沟通，以确保施工图符合所有相关标准和要求，避免出现不必要的错误和延迟。

六、输出和交付最后，需要输出和交付建筑施工图。

建筑施工图重要性极大，由于施工图是建筑施工的核心部分，因此，输出的文件应当是易于使用的，而且资料的清晰度、标准化也需要时刻得到重视。

综上所述，绘制建筑施工图的步骤和方法，需要了解项目需求，制定基础设计图纸，绘制详细图纸，选择合适的绘图软件，审查和修改，输出和交付。

准确和详细的建筑施工图确保了在施工过程中没有任何失误，项目能够平顺推进，并最终建造出符合规范的完美建筑。

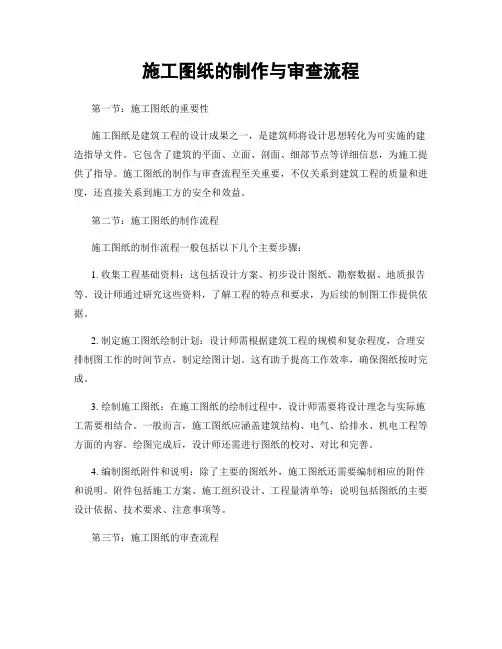

施工图纸的制作与审查流程第一节：施工图纸的重要性施工图纸是建筑工程的设计成果之一，是建筑师将设计思想转化为可实施的建造指导文件。

它包含了建筑的平面、立面、剖面、细部节点等详细信息，为施工提供了指导。

施工图纸的制作与审查流程至关重要，不仅关系到建筑工程的质量和进度，还直接关系到施工方的安全和效益。

第二节：施工图纸的制作流程施工图纸的制作流程一般包括以下几个主要步骤：1. 收集工程基础资料：这包括设计方案、初步设计图纸、勘察数据、地质报告等。

设计师通过研究这些资料，了解工程的特点和要求，为后续的制图工作提供依据。

2. 制定施工图纸绘制计划：设计师需根据建筑工程的规模和复杂程度，合理安排制图工作的时间节点，制定绘图计划。

这有助于提高工作效率，确保图纸按时完成。

3. 绘制施工图纸：在施工图纸的绘制过程中，设计师需要将设计理念与实际施工需要相结合。

一般而言，施工图纸应涵盖建筑结构、电气、给排水、机电工程等方面的内容。

绘图完成后，设计师还需进行图纸的校对、对比和完善。

4. 编制图纸附件和说明：除了主要的图纸外，施工图纸还需要编制相应的附件和说明。

附件包括施工方案、施工组织设计、工程量清单等；说明包括图纸的主要设计依据、技术要求、注意事项等。

第三节：施工图纸的审查流程施工图纸的审查是保证项目质量和安全的重要环节。

一般而言，审查流程分为设计初审、专业审查和实施审查三个阶段。

1. 设计初审：这是对施工图纸的初步审查，主要是评估图纸的合理性、科学性和可行性。

审查人员会对图纸的设计理念、布局合理性、结构稳定性等方面进行综合评估，提出合理化建议。

2. 专业审查：在设计初审合格之后，施工图纸还需要进行专业审查。

这一阶段的审查侧重于各个专业的细节和工艺要求。

专业审查主要由建筑、结构、给排水、电气、暖通等专家组成，他们会从专业角度出发，评估图纸的技术合理性。

3. 实施审查：实施审查是在施工过程中进行的。

施工图纸的审查不仅是在设计阶段进行一次性的审核，而是在实际施工过程中进行的不断修正和完善。

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

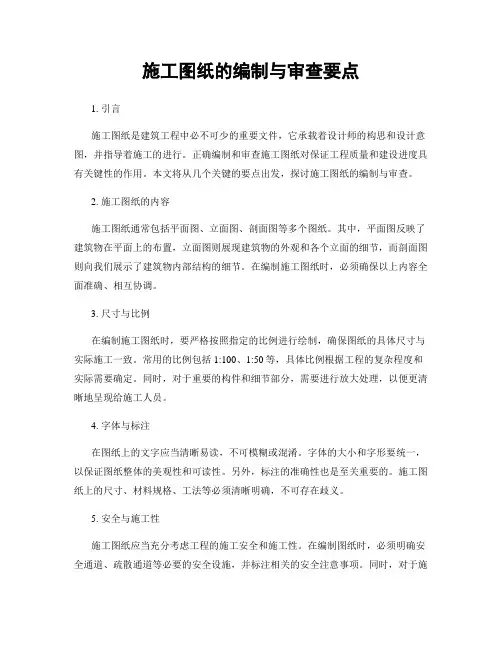

施工图纸的编制与审查要点1. 引言施工图纸是建筑工程中必不可少的重要文件，它承载着设计师的构思和设计意图，并指导着施工的进行。

正确编制和审查施工图纸对保证工程质量和建设进度具有关键性的作用。

本文将从几个关键的要点出发，探讨施工图纸的编制与审查。

2. 施工图纸的内容施工图纸通常包括平面图、立面图、剖面图等多个图纸。

其中，平面图反映了建筑物在平面上的布置，立面图则展现建筑物的外观和各个立面的细节，而剖面图则向我们展示了建筑物内部结构的细节。

在编制施工图纸时，必须确保以上内容全面准确、相互协调。

3. 尺寸与比例在编制施工图纸时，要严格按照指定的比例进行绘制，确保图纸的具体尺寸与实际施工一致。

常用的比例包括1:100、1:50等，具体比例根据工程的复杂程度和实际需要确定。

同时，对于重要的构件和细节部分，需要进行放大处理，以便更清晰地呈现给施工人员。

4. 字体与标注在图纸上的文字应当清晰易读，不可模糊或混淆。

字体的大小和字形要统一，以保证图纸整体的美观性和可读性。

另外，标注的准确性也是至关重要的。

施工图纸上的尺寸、材料规格、工法等必须清晰明确，不可存在歧义。

5. 安全与施工性施工图纸应当充分考虑工程的施工安全和施工性。

在编制图纸时，必须明确安全通道、疏散通道等必要的安全设施，并标注相关的安全注意事项。

同时，对于施工过程中可能涉及的特殊施工技术或难点问题，也应在图纸中进行详细说明，以便施工人员能够正确理解和操作。

6. 干系人沟通与协调施工图纸的编制过程必然涉及多方的参与，例如设计师、结构工程师、机电工程师等。

在编制过程中，各方必须保持密切的沟通与协调，尽量减少差异和误解的发生。

同时，图纸的编制也需要及时邀请各个干系人对其进行审查，以保证图纸的准确性和可操作性。

7. QA/QC质量控制在施工图纸的编制和审查中，质量控制是至关重要的一环。

QA/QC（Quality Assurance/Quality Control）旨在确保施工图纸的质量符合相关标准和规范。

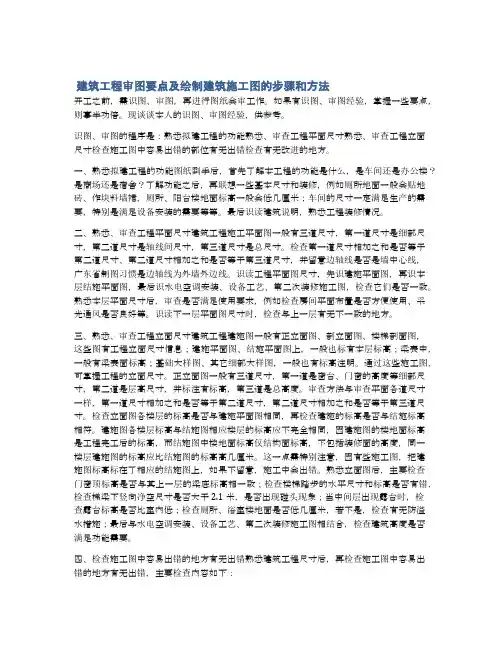

建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

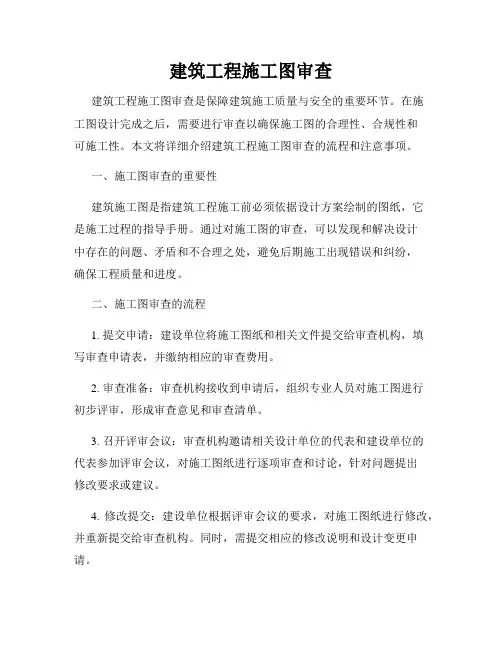

建筑工程施工图审查建筑工程施工图审查是保障建筑施工质量与安全的重要环节。

在施工图设计完成之后，需要进行审查以确保施工图的合理性、合规性和可施工性。

本文将详细介绍建筑工程施工图审查的流程和注意事项。

一、施工图审查的重要性建筑施工图是指建筑工程施工前必须依据设计方案绘制的图纸，它是施工过程的指导手册。

通过对施工图的审查，可以发现和解决设计中存在的问题、矛盾和不合理之处，避免后期施工出现错误和纠纷，确保工程质量和进度。

二、施工图审查的流程1. 提交申请：建设单位将施工图纸和相关文件提交给审查机构，填写审查申请表，并缴纳相应的审查费用。

2. 审查准备：审查机构接收到申请后，组织专业人员对施工图进行初步评审，形成审查意见和审查清单。

3. 召开评审会议：审查机构邀请相关设计单位的代表和建设单位的代表参加评审会议，对施工图纸进行逐项审查和讨论，针对问题提出修改要求或建议。

4. 修改提交：建设单位根据评审会议的要求，对施工图纸进行修改，并重新提交给审查机构。

同时，需提交相应的修改说明和设计变更申请。

5. 二次审查：审查机构对修改后的施工图进行再次审查，并给出审查结果和意见。

6. 审查结果确认：请建设单位在一定时间内对审查结果进行确认，确认后即可进行后续工作。

7. 文件备案：审查机构将审查通过的施工图纸进行文件备案，并出具相应的审查意见书。

三、施工图审查的注意事项1. 合规性：施工图必须符合相关的建筑法规、规范和技术标准，且设计方案必须得到相关批准和审查。

2. 安全性：施工图必须保证建筑物的结构安全性、抗震性和防火性能，同时考虑到应急疏散通道、消防设施等方面的安全要求。

3. 可施工性：施工图必须能够被承建方按照设计意图和施工规范进行具体的施工操作，应考虑实际施工情况，切实可行。

4. 经济效益：施工图应考虑施工过程中的经济性和节约性，尽可能降低成本和浪费。

5. 设计变更：在审查过程中，如需进行设计变更，建设单位必须按照相关规定提出变更申请，并经过审查机构的批准。

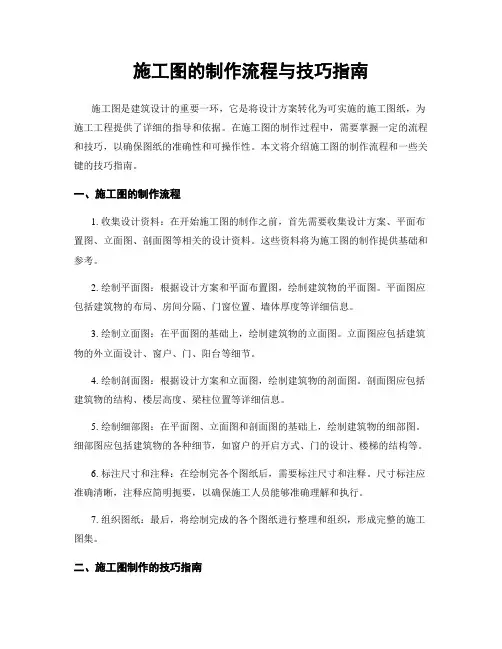

施工图的制作流程与技巧指南施工图是建筑设计的重要一环，它是将设计方案转化为可实施的施工图纸，为施工工程提供了详细的指导和依据。

在施工图的制作过程中，需要掌握一定的流程和技巧，以确保图纸的准确性和可操作性。

本文将介绍施工图的制作流程和一些关键的技巧指南。

一、施工图的制作流程1. 收集设计资料：在开始施工图的制作之前，首先需要收集设计方案、平面布置图、立面图、剖面图等相关的设计资料。

这些资料将为施工图的制作提供基础和参考。

2. 绘制平面图：根据设计方案和平面布置图，绘制建筑物的平面图。

平面图应包括建筑物的布局、房间分隔、门窗位置、墙体厚度等详细信息。

3. 绘制立面图：在平面图的基础上，绘制建筑物的立面图。

立面图应包括建筑物的外立面设计、窗户、门、阳台等细节。

4. 绘制剖面图：根据设计方案和立面图，绘制建筑物的剖面图。

剖面图应包括建筑物的结构、楼层高度、梁柱位置等详细信息。

5. 绘制细部图：在平面图、立面图和剖面图的基础上，绘制建筑物的细部图。

细部图应包括建筑物的各种细节，如窗户的开启方式、门的设计、楼梯的结构等。

6. 标注尺寸和注释：在绘制完各个图纸后，需要标注尺寸和注释。

尺寸标注应准确清晰，注释应简明扼要，以确保施工人员能够准确理解和执行。

7. 组织图纸：最后，将绘制完成的各个图纸进行整理和组织，形成完整的施工图集。

二、施工图制作的技巧指南1. 注重细节：在制作施工图时，需要注重细节的表达。

细节的准确性和清晰度对于施工的顺利进行至关重要。

因此，在绘制各种图纸时，要特别关注细节的表达和标注。

2. 保持一致性：在绘制施工图时，要保持一致性。

这包括图纸的比例、字体的大小和风格、标注的方式等。

一致性的保持可以提高图纸的可读性和操作性。

3. 使用CAD软件：利用计算机辅助设计（CAD）软件可以提高施工图的制作效率和准确性。

CAD软件可以帮助绘制图纸、标注尺寸、生成图纸集等，大大简化了制作流程。

4. 注意图纸的布局：在绘制施工图时，要注意图纸的布局。

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

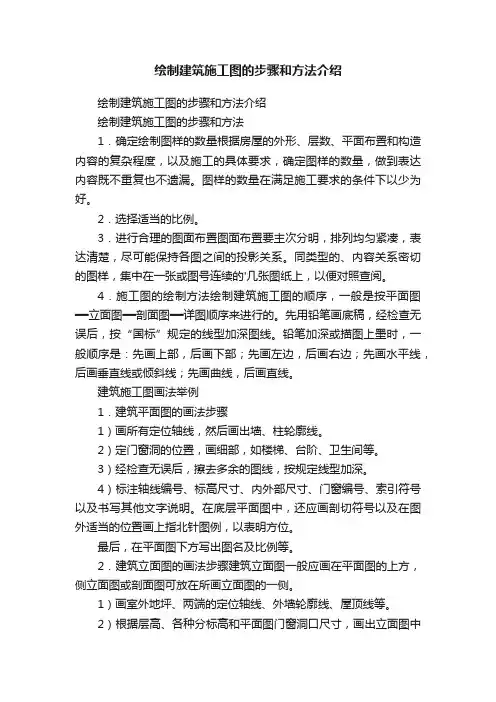

绘制建筑施工图的步骤和方法介绍绘制建筑施工图的步骤和方法介绍绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的'几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

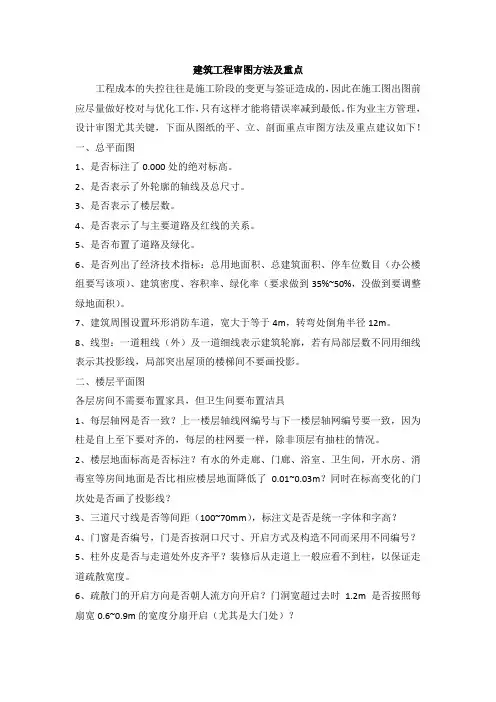

建筑工程审图方法及重点工程成本的失控往往是施工阶段的变更与签证造成的，因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低。

作为业主方管理，设计审图尤其关键，下面从图纸的平、立、剖面重点审图方法及重点建议如下！一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。

2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。

3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。

4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。

5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。

6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。

7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。

8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。

绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。

手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。

计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。

建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。

全面解读施工图纸的绘制过程与技术要点施工图纸是建筑工程中不可或缺的一环，它是建筑师将设计理念转化为实际施工的重要工具。

在施工图纸的绘制过程中，需要注意一系列的技术要点，以确保图纸的准确性和可操作性。

本文将全面解读施工图纸的绘制过程与技术要点，以帮助读者更好地理解和应用。

首先，施工图纸的绘制过程可以分为几个主要步骤。

第一步是收集设计资料，包括建筑设计方案、结构设计方案、设备选型等。

这些资料将为绘图提供基础数据和参考依据。

第二步是制定绘图计划，确定绘图的内容、范围和时间节点。

第三步是进行平面布置，将建筑的平面图纸按照比例缩放并布置在图纸上，同时标注出建筑物的基本尺寸和位置关系。

第四步是绘制立面和剖面图，通过绘制建筑物的立面和剖面图，展示建筑物的外观和内部结构。

第五步是标注细节和尺寸，包括标注建筑物的各个部位的细节构造和尺寸要求。

最后一步是检查和修正，对绘制好的图纸进行仔细检查，确保图纸的准确性和完整性。

在施工图纸的绘制过程中，有一些技术要点需要特别注意。

首先，图纸上的文字和符号应当清晰可读，字体大小适中。

文字应当使用常用的建筑术语，并遵循统一的标准。

符号的使用应当符合相关规范和标准，以确保施工人员能够准确理解图纸的意图。

其次，图纸的比例选择应当合理，既要保证图纸的可读性，又要尽量减少图纸的尺寸。

一般来说，建筑物的平面图纸可以选择1:100或1:200的比例，而立面和剖面图可以选择1:50或1:100的比例。

此外，图纸的尺寸应当符合实际施工的要求，避免出现尺寸过大或过小的情况。

第三，图纸上的标注应当准确无误，包括尺寸标注、材料标注、构造标注等。

标注应当清晰可辨，方便施工人员理解和操作。

此外，标注的位置应当合理，不应当与其他标注或图形重叠。

最后，图纸应当包含必要的图例和说明，以帮助施工人员更好地理解和使用图纸。

图例可以包括各种符号的解释和使用方法，说明可以包括施工顺序、施工方法等。

综上所述，施工图纸的绘制过程与技术要点是建筑工程中非常重要的一部分。

建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉审查工程平面尺寸、熟悉审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

施工图纸的制作流程和注意事项施工图纸是建筑工程中至关重要的一环，它是设计师和施工人员之间沟通的桥梁，也是确保工程质量和安全的基础。

在制作施工图纸时，需要遵循一定的流程和注意事项，以确保图纸的准确性和可操作性。

一、搜集资料与勘察在开始制作施工图纸之前，首先需要搜集相关的资料和进行勘察。

这些资料包括设计方案、设计说明、土地规划、结构设计等。

勘察工作主要是对工程现场进行实地考察，了解地形、地质条件、周边环境等因素，以便在制图过程中考虑到这些因素的影响。

二、制定施工图纸的基本要求在制作施工图纸之前，需要明确图纸的基本要求。

这包括图纸的规格、比例尺、图纸的标注和符号等。

规格一般根据工程的具体情况来确定，比例尺则根据图纸的大小和细节要求来选择。

标注和符号的使用需要符合相应的标准和规范，以确保施工人员能够准确理解图纸的含义。

三、绘制平面图和剖面图制作施工图纸的第一步是绘制平面图和剖面图。

平面图是工程的俯视图，显示了建筑物的布局、尺寸和空间分布等信息。

剖面图则是建筑物的纵向剖面，显示了建筑物内部的结构和构造。

在绘制平面图和剖面图时，需要注意比例的准确性和细节的清晰度，以便施工人员能够准确理解图纸的内容。

四、绘制立面图和细部图在完成平面图和剖面图之后，需要绘制立面图和细部图。

立面图是建筑物的立面视图，显示了建筑物外部的形态和外观。

细部图则是对建筑物的某一部分或某一构造进行详细的展示和说明。

在绘制立面图和细部图时，需要注重细节的准确性和图纸的清晰度，以确保施工人员能够按照图纸的要求进行施工。

五、标注和注释在绘制施工图纸的过程中，需要对图纸进行标注和注释。

标注主要是对图纸中的尺寸、构造和材料等进行标记，以便施工人员能够准确理解图纸的含义。

注释则是对图纸中的一些特殊要求和注意事项进行说明，以确保施工人员能够按照图纸的要求进行施工。

六、审查和修改在完成图纸的初稿之后，需要进行审查和修改。

审查主要是对图纸的准确性和合理性进行检查，以确保图纸符合相关的标准和规范。

建筑工程施工图审查要点建筑工程施工图审查是确保工程质量和安全的重要环节，它对设计方案的合理性、工程施工的可行性以及建筑材料的合规性进行全面评估。

下面将介绍建筑工程施工图审查的要点。

1. 总体布局和平面布置审查施工图时，需要关注建筑物的总体布局和平面布置是否符合规范要求。

包括建筑物的结构、功能区域的划分等，确保建筑物的各个部分都能够满足使用需求。

2. 建筑结构设计在审查施工图时，需要详细了解建筑结构设计的方案，包括结构的类型、承载力、抗震性能等。

确保结构设计符合相关规范，能够满足建筑物的安全性和稳定性要求。

3. 建筑材料的选择和使用审查工程施工图时，需要关注建筑材料的选择和使用是否符合规范要求。

建筑材料的质量和性能直接影响到工程的质量和安全性，因此必须确保使用的材料符合相关标准，并具有合格证明。

4. 施工工艺和施工方法审查施工图时，需要仔细研究施工工艺和施工方法的合理性和可行性。

合理的施工工艺和施工方法可以确保施工过程的顺利进行，避免施工中出现问题，保证建筑物的质量。

5. 消防安全设计建筑工程施工图审查还需要关注建筑物的消防安全设计。

包括消防通道的设置、疏散楼梯的布局、灭火设备的配置等。

通过审查施工图，确保建筑物在发生火灾等紧急情况时能够保障人员的安全疏散和有效灭火。

6. 电气系统设计审查施工图时，需要对建筑物的电气系统设计进行评估。

这包括电源的选择、电线电缆的敷设、安全用电设备的设置等。

通过审查施工图，确保电气系统的合理性和安全性，避免电气故障引发的安全问题。

7. 管道系统设计建筑工程施工图审查还需要关注管道系统的设计方案，包括给水管道、排水管道、暖通管道等。

对管道系统的设计进行审查，确保管道的布置和敷设满足规范要求，能够正常运行，不会出现泄漏和堵塞等问题。

8. 环境保护措施审查施工图时，还需要关注环境保护措施的设计。

包括施工期间的噪音和粉尘控制、施工废弃物的处理等。

通过审查施工图，确保施工过程中对环境的影响得到有效控制，避免环境污染问题的发生。

施工图的制作流程和注意事项详解施工图是建筑工程中非常重要的一环，它是设计方案的具体实施图纸，直接关系到工程质量和进度。

在施工图的制作过程中，需要遵循一定的流程和注意事项，以确保施工图的准确性和可行性。

本文将详细介绍施工图的制作流程和注意事项。

一、施工图的制作流程1. 收集资料和准备工作：在开始制作施工图之前，需要收集相关的设计文件和资料，包括设计方案、结构设计、设备设计等。

同时，还需要准备好绘图工具和软件，确保能够顺利进行绘图工作。

2. 制定绘图计划：在收集资料之后，需要制定绘图计划，确定绘图的先后顺序和时间节点。

绘图计划应该合理安排，充分考虑各个专业的绘图工作，确保各个专业的图纸能够按时完成。

3. 制作平面图：首先，需要制作建筑平面图，包括地面平面图、楼层平面图等。

在绘制平面图时，需要准确标注建筑物的尺寸、位置和布局，确保平面图的准确性。

4. 绘制剖面图：在完成平面图之后，需要绘制建筑物的剖面图。

剖面图能够直观地展示建筑物的结构和布局，对于施工过程中的各个工序有着重要的指导作用。

5. 制作立面图：立面图是建筑物外立面的图纸，能够展示建筑物的外观和风格。

在制作立面图时，需要准确标注建筑物的高度、窗户和门的位置等细节，确保立面图的真实性。

6. 编制详图：在完成平面图、剖面图和立面图之后，需要编制各个专业的详图。

详图包括结构详图、设备详图等，能够提供施工过程中的具体细节和要求。

7. 标注尺寸和图例：在绘制施工图的过程中，需要标注尺寸和图例，以便施工人员能够准确理解和执行。

尺寸和图例的标注应该清晰明了，避免歧义和误解。

8. 审查和修改：在完成施工图之后，需要进行审查和修改，确保图纸的准确性和合理性。

审查过程中，需要与设计人员和施工人员进行沟通，及时解决问题和改进。

9. 打印和归档：最后，需要将施工图打印出来，并进行归档保存。

打印的图纸应该清晰可见，便于施工人员使用。

归档的图纸应该妥善保存，以备后续的查阅和参考。

详解施工图纸的绘制步骤与规范要求施工图纸是建筑工程中非常重要的一环，它是工程设计的具体表现，直接影响着工程的质量和进度。

因此，绘制施工图纸的步骤和规范要求十分关键。

本文将详解施工图纸的绘制步骤与规范要求，帮助读者更好地理解和掌握这一技术。

首先，施工图纸的绘制步骤可以分为以下几个阶段：方案设计、初步设计、施工图设计和审核修改。

方案设计阶段是整个施工图纸绘制的起点，它包括对建筑结构、布局和功能等方面的初步构想和设计。

在这个阶段，设计师需要与业主充分沟通，了解业主的需求和要求，然后提出设计方案。

初步设计阶段是在方案设计的基础上进行的，它主要是对方案进行细化和完善，包括建筑的形式、结构、材料等方面的详细设计。

在这个阶段，设计师需要考虑到建筑的实际施工情况，进行合理的调整和优化。

施工图设计阶段是在初步设计的基础上进行的，它是施工图纸的最终表现形式。

在这个阶段，设计师需要绘制出具体的平面图、立面图、剖面图等，以及相应的详图和标注。

最后，审核修改阶段是对已完成的施工图纸进行审核和修改，确保其符合相关的规范和标准。

其次，施工图纸的绘制还需要遵守一系列的规范要求。

首先是建筑设计规范，它是施工图纸绘制的基础和依据。

根据国家相关的建筑设计规范，设计师需要确定建筑物的结构类型、荷载标准、安全要求等，以及相应的材料和施工工艺。

其次是施工工艺规范，它是针对具体的施工工艺和方法进行的规范。

设计师需要根据不同的施工工艺，绘制出相应的施工图纸，包括施工工艺流程图、工艺操作图等。

再次是施工图纸的标注规范，它是施工图纸中标注内容的规范和要求。

设计师需要标注出建筑物的尺寸、材料、构件编号等信息，以便施工人员进行施工。

最后是施工图纸的图样规范，它是施工图纸中图样的规范和要求。

设计师需要按照相关的图样规范，绘制出准确、清晰的图样，以便施工人员进行施工。

综上所述，施工图纸的绘制步骤与规范要求是建筑工程中不可忽视的重要环节。

设计师需要在绘制施工图纸的过程中，严格按照规范要求进行，确保图纸的准确性和可读性。
