桩机施工安全监理实施细则
(最新版)
Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.
( 安全管理 )
单位:______________________
姓名:______________________
日期:______________________
编号:AQ-SN-0460

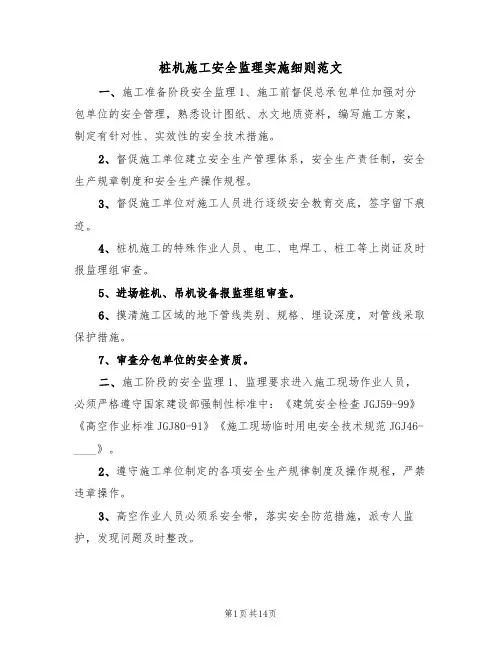

桩机施工安全监理实施细则(最新版)
一、施工准备阶段安全监理
1、施工前督促总承包单位加强对分包单位的安全管理,熟悉设计图纸、水文地质资料,编写施工方案,制定有针对性、实效性的安全技术措施。
2、督促施工单位建立安全生产管理体系,安全生产责任制,安全生产规章制度和安全生产操作规程。
3、督促施工单位对施工人员进行逐级安全教育交底,签字留下痕迹。
4、桩机施工的特殊作业人员、电工、电焊工、桩工等上岗证及时报监理组审查。
5、进场桩机、吊机设备报监理组审查。
6、摸清施工区域的地下管线类别、规格、埋设深度,对管线采取保护措施。
7、审查分包单位的安全资质。
二、施工阶段的安全监理
1、监理要求进入施工现场作业人员,必须严格遵守国家建设部强制性标准中:《建筑安全检查JGJ59-99》《高空作业标准JGJ80-91》《施工现场临时用电安全技术规范JGJ46-2005》。
2、遵守施工单位制定的各项安全生产规律制度及操作规程,严禁违章操作。
3、高空作业人员必须系安全带,落实安全防范措施,派专人监护,发现问题及时整改。
4、钢丝绳周围及吊物下严禁站人,所配套的吊具、索具及吊点应满足安全施工要求。
5、施工现场安全用电及防护要求:
a.施工现场安全用电防护要求及监控要点
(1)凡触及或接近带电体的地方,均应采取绝缘保护以保持安
全距离等措施。
(2)所有电气设备的金属外壳,必须具备明显、良好的接地或接零件保护。
(3)所有的临时电源和移动电具必须设置有效的漏电保护开关和使用安全电箱,漏电保护开关每周手动检查一次。各级配电箱明确专人负责,并附有检查记录表。
(4)在十分潮湿的场所和导电性能良好的作业场所应使用安全电压。
(5)施工现场应设有醒目的电气安全标志。
(6)施工现场搭设的临时设施,金属屋架以及箱形临时移动设施的金属箱体都应作接地保护,并应在设施的电源进户点作重复接地。
(7)起重机械不得在高压线下方作业,在其一侧工作时,起重臂、钢丝绳和吊物与高压线必须保持规定的安全距离,按JGJ46-2005规范要求实施。
(8)拖线箱作为移动式配电装置,必须有可靠的防雨措施和接
地接零保护,同一箱内不得用单相三眼和三相四眼不同电压的插座,实行“一机一闸”制。
(9)各类插座、插头必须符合国家标准,单相电源设备,必须使用单相三眼插座,插座上方应有单独分路熔断保护,插座接地线不准串联。
(10)设备检修必须先切断电源,悬挂停电标牌,严禁带电操作。
(11)各种熔断器的熔体必须合理选用,熔体应相匹配,熔体应采用合格的铝合金熔丝。
(12)施工现场的固定露天配电箱、分配箱必须架空设置,其底边距地高度不小于0.5m。
(13)各类施工和机械的电气装置应实行专人负责,并要求定期检查,确保安全运行。
(14)施工现场临时用电的其它要求按《施工现场临时用电安全技术规范》JGJ46-2005的有关规定执行。
b.施工用电监理监控要点
