法兰及配套螺栓标准一、引言法兰及配套螺栓是一种常用的连接元件，广泛应用于化工、石化、石油、电力、航空航天等领域。
为了确保法兰及螺栓的安全可靠，提高其使用寿命，必须制定相应的标准和规范，以指导生产、安装和使用。
本文将介绍法兰及配套螺栓的标准及相关要求。
二、法兰标准法兰是一种连接设备，用于连接管道、阀门、泵等设备，其主要作用是进行密封和支撑。
目前，国际上常用的法兰标准主要有国际标准和欧洲标准两种。
国际上最常用的法兰标准是ANSI/ASME标准和DIN标准。
1. ANSI/ASME标准ANSI/ASME标准是美国国家标准协会和美国机械工程师学会联合制定的法兰标准，广泛应用于美国和世界其他国家。
其标准包括螺纹法兰、对焊法兰、承插焊法兰、法兰盲板等。
该标准规定了法兰的尺寸、材料、工作压力等要求，以确保法兰的安全可靠。
2. DIN标准DIN标准是德国国家标准化机构制定的法兰标准，是欧洲最常用的法兰标准。
其标准按照法兰的连接方式和使用条件进行分类，包括滑动法兰、对焊法兰、盲板法兰等。
该标准对法兰的尺寸、材料、工作压力等性能进行了严格规定，以确保法兰的质量和安全性。
三、配套螺栓标准配套螺栓是用于连接法兰的紧固件，主要包括螺栓、螺母、垫圈等。
配套螺栓标准的制定是为了保证螺栓与法兰的配合性能，防止松动、漏气等问题的发生。
目前，国际上常用的配套螺栓标准主要有ISO标准和ASTM标准。
1. ISO标准ISO标准是国际标准化组织制定的配套螺栓标准，适用于全球范围内的设备制造和使用。
该标准规定了螺栓、螺母、垫圈等紧固件的尺寸、材料、力学性能等要求，以确保其与法兰的配合性能。
2. ASTM标准ASTM标准是美国材料和试验协会制定的配套螺栓标准，适用于美国和世界其他国家的设备制造和使用。
该标准对螺栓、螺母、垫圈等紧固件的材料、力学性能、化学成分等进行了规定，以确保其质量和性能符合使用要求。
四、相关要求除了法兰及配套螺栓的标准外，还有一些相关要求需要注意。
法兰螺栓强度等级的选用原则及方法-概述说明以及解释1.引言1.1 概述概述部分的内容可以写道：法兰螺栓是一种常用的连接件，广泛应用于各个行业的设备和结构中。
其主要作用是通过螺纹连接使各种零部件紧密固定在一起，从而确保设备或结构的稳定和安全运行。
法兰螺栓的强度等级是衡量其承载能力的重要参数。
根据国家标准，法兰螺栓的强度等级一般分为4.6、4.8、5.6、6.8、8.8、9.8、10.9和12.9等级。
不同等级的法兰螺栓具有不同的强度和承载能力，选用合适的强度等级对于确保设备和结构的安全运行至关重要。
本文将对法兰螺栓强度等级的选用原则和方法进行详细介绍。
首先，将对法兰螺栓强度等级的定义和分类进行说明，帮助读者全面了解不同等级之间的差异和应用范围。
接着，将介绍选用法兰螺栓强度等级的原则，包括根据设备或结构的工作条件、载荷要求、连接方式等因素进行综合考虑。
最后，将提供一些实际选用法兰螺栓强度等级的方法和技巧，帮助读者在实际工程中做出准确的选择。
通过本文的阅读，读者将能够更好地了解法兰螺栓强度等级的选用原则和方法，提高工程实践中的选材水平，确保设备和结构的安全可靠运行。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在向读者介绍本文的组织架构和内容安排。
通过清晰的结构安排，读者可以更好地了解整篇文章的逻辑顺序和内容概要。
首先，在本文的结构部分我们将会提供文章的大纲，方便读者了解文章的整体组织结构和主要内容。
其次，在引言部分，我们将会概述本文的主要内容，并介绍本文的目的。
通过引言部分，读者可以对文章的主题和研究方向有一个整体的认识。
接下来，正文部分是本文的核心内容，我们将会详细探讨法兰螺栓强度等级的定义和分类，并介绍法兰螺栓强度等级选用的原则。
通过对这些内容的阐述和解析，读者可以深入了解法兰螺栓强度等级的相关知识，并学习如何选用合适的强度等级。
最后，在结论部分，我们将对本文的主要内容进行总结，并得出相应的结论。
一、法兰标准：中华人民共和国化学工业部颁发（HG20592~20635-97）《目前我们现场使用
的法兰标准为欧洲体系标准和中华人民共和国化学工业部颁发（HG20592~20635-97）一样》。
过期
1.中华人民共和国化学工业部颁发（HG20592~20635-97）
2.日本JIS标准
二、法兰类型（图样见CAD图）（以下内容均以欧洲体系为标准）
1.板式平焊法兰
2.带颈平焊法兰
3.带颈对焊法兰
4.整体法兰
5.承插法兰
6.螺纹法
兰7.对焊环松套法兰8.平焊环松套法兰9.法兰盖10.衬里法兰盖
1.突面（RF）
2.凹凸面（MFM）
3.榫槽面（TG）
4.全平面（FF）
5.环连接面（RJ）
四、密封面型式的选用原则
1.管法兰的密封面型式按表1选用
2.与PN≥4.0Mpa的阀门配用时，阀门上的整体法兰一般为凹面，而管法兰的密封面
应为凸面。
表1
五、常用法兰尺寸欧洲标准与日标对照表
表1 PN1.0MPa（10bar）板式平焊钢制管法兰
表2 PN1.6MPa（16bar）板式平焊钢制管法兰
表3 PN2.5MPa（25bar）（欧洲标准）、20Kg/cm2(日标)板式平焊钢制管法兰
表4 PN4.0MPa（40bar）（欧洲标准）板式平焊钢制管法兰
表5 PN3.0MPa（30bar）（日本标准）板式平焊钢制管法兰
PN6.3Mpa（63bar）带颈对焊钢制管法兰。

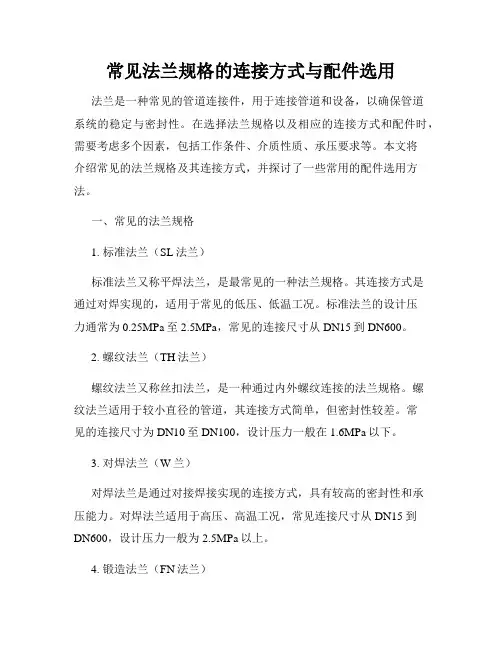

常见法兰规格的连接方式与配件选用法兰是一种常见的管道连接件，用于连接管道和设备，以确保管道系统的稳定与密封性。
在选择法兰规格以及相应的连接方式和配件时，需要考虑多个因素，包括工作条件、介质性质、承压要求等。
本文将介绍常见的法兰规格及其连接方式，并探讨了一些常用的配件选用方法。
一、常见的法兰规格1. 标准法兰（SL法兰）标准法兰又称平焊法兰，是最常见的一种法兰规格。
其连接方式是通过对焊实现的，适用于常见的低压、低温工况。
标准法兰的设计压力通常为0.25MPa至2.5MPa，常见的连接尺寸从DN15到DN600。
2. 螺纹法兰（TH法兰）螺纹法兰又称丝扣法兰，是一种通过内外螺纹连接的法兰规格。
螺纹法兰适用于较小直径的管道，其连接方式简单，但密封性较差。
常见的连接尺寸为DN10至DN100，设计压力一般在1.6MPa以下。
3. 对焊法兰（W兰）对焊法兰是通过对接焊接实现的连接方式，具有较高的密封性和承压能力。
对焊法兰适用于高压、高温工况，常见连接尺寸从DN15到DN600，设计压力一般为2.5MPa以上。
4. 锻造法兰（FN法兰）锻造法兰通常由锻造工艺制成，具有较高的强度和耐压能力。
锻造法兰适用于高压、高温、高强度的工况，常见连接尺寸从DN15到DN600，设计压力一般为6.4MPa以上。
二、法兰连接的配件选用1. 法兰垫片法兰垫片是为了提高法兰连接的密封性而设计的。
常见的法兰垫片材料包括橡胶、石棉纤维、PTFE等。
根据介质的性质和温度要求，选择合适的法兰垫片材料，并注意其耐压能力和密封性能。
2. 螺栓和螺母螺栓和螺母是固定法兰连接的重要组成部分。
选择合适的螺栓和螺母材质，如碳钢、不锈钢等，并根据法兰连接的承载能力要求选用适当的规格和级别。
3. 螺栓垫片螺栓垫片用于增加法兰连接的紧固力，并提高密封性能。
常见的螺栓垫片材料有弹簧垫片、平垫片等。
根据连接要求和工况选择合适的螺栓垫片材料和类型。
4. 法兰盘法兰盘用于连接不同规格或不同接头类型的法兰连接，使其能够顺利衔接。

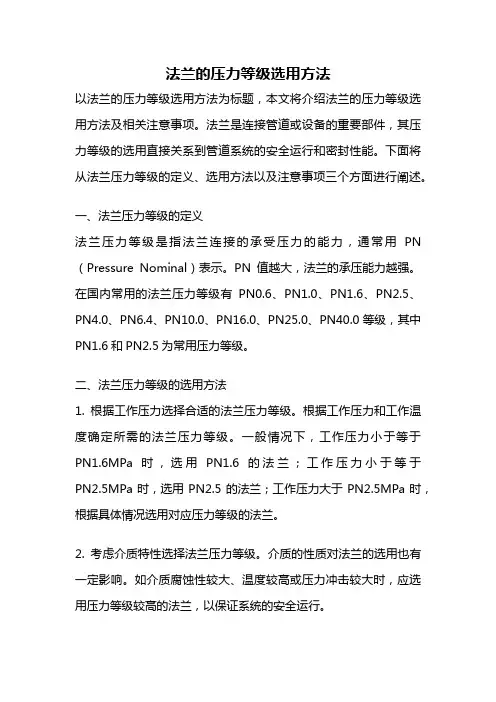

法兰的压力等级选用方法以法兰的压力等级选用方法为标题，本文将介绍法兰的压力等级选用方法及相关注意事项。
法兰是连接管道或设备的重要部件，其压力等级的选用直接关系到管道系统的安全运行和密封性能。
下面将从法兰压力等级的定义、选用方法以及注意事项三个方面进行阐述。
一、法兰压力等级的定义法兰压力等级是指法兰连接的承受压力的能力，通常用PN （Pressure Nominal）表示。
PN值越大，法兰的承压能力越强。
在国内常用的法兰压力等级有PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16.0、PN25.0、PN40.0等级，其中PN1.6和PN2.5为常用压力等级。
二、法兰压力等级的选用方法1. 根据工作压力选择合适的法兰压力等级。
根据工作压力和工作温度确定所需的法兰压力等级。
一般情况下，工作压力小于等于PN1.6MPa时，选用PN1.6的法兰；工作压力小于等于PN2.5MPa时，选用PN2.5的法兰；工作压力大于PN2.5MPa时，根据具体情况选用对应压力等级的法兰。
2. 考虑介质特性选择法兰压力等级。
介质的性质对法兰的选用也有一定影响。
如介质腐蚀性较大、温度较高或压力冲击较大时，应选用压力等级较高的法兰，以保证系统的安全运行。
3. 考虑法兰连接的管道材质。
不同材质的管道在选用法兰压力等级时也需考虑其耐压能力。
一般情况下，相同材质的法兰承受的压力等级应与管道的压力等级相同或略高。
4. 考虑系统的工作条件和环境要求。
系统的工作条件和环境要求也是选用法兰压力等级的重要因素。
如工作温度较高、环境湿度较大或有较大的振动冲击时，应选用耐高温、耐腐蚀、抗振动的法兰。
三、法兰压力等级选用的注意事项1. 选用法兰时应参考相关标准或规范，确保选用的法兰符合要求。
2. 法兰连接时应按照相应的安装要求进行，确保连接的密封性能。
3. 在选择法兰压力等级时，应预留一定的余量，以免超负荷使用导致法兰破裂或泄漏。
国标法兰的标准国标法兰是指符合中国国家标准要求的法兰产品，其标准是由中国国家标准化管理委员会制定并发布的。
国标法兰标准的出台，旨在规范法兰产品的生产和使用，保障工程施工的安全可靠性，同时也为法兰产品的质量提供了可靠的保障。
国标法兰的标准内容涵盖了法兰的材质、尺寸、结构、连接方式、检验方法等方面，下面将从几个方面对国标法兰的标准进行详细介绍。
首先，国标法兰的材质标准。
根据国家标准，法兰产品通常采用碳钢、不锈钢、合金钢等材质制造，其选材应符合相关材质标准，以确保产品具有良好的机械性能和耐腐蚀性能。
在特殊工况下，国标法兰还对材质的硬度、韧性、化学成分等指标提出了具体要求，以适应不同工程环境的需求。
其次，国标法兰的尺寸标准。
国标法兰的尺寸标准主要包括法兰的外径、孔径、螺孔数量和尺寸、法兰厚度等方面的要求。
这些尺寸标准的制定，旨在保证法兰产品与管道、阀门等设备的连接紧密可靠，同时也便于工程设计和施工。
再次，国标法兰的结构标准。
国标法兰根据其用途和工作条件的不同，分为对焊法兰、螺纹法兰、盲板法兰等多种结构形式。
国标法兰对各种结构形式的设计要求、连接方式、密封性能等都做出了详细规定，以确保法兰在使用过程中具有良好的密封性能和承压能力。
最后，国标法兰的检验方法标准。
国标法兰的标准还包括了对法兰产品进行检验和验收的方法和程序。
这些检验方法主要包括外观检查、尺寸检测、材质分析、力学性能测试、密封性能测试等内容，以确保产品符合标准要求。
综上所述，国标法兰的标准是我国法兰产品质量保证的重要依据，其内容涵盖了材质、尺寸、结构、检验等多个方面，对法兰产品的生产和使用都具有重要意义。
企业在生产国标法兰产品时，应严格按照标准要求进行生产，确保产品质量符合标准要求；工程施工单位在选用国标法兰产品时，应严格按照标准要求进行验收，确保产品符合工程需求。
国标法兰的标准将继续得到完善和推广，为我国工程建设的安全可靠提供坚实的保障。
法兰及紧固件的正确选用法兰、垫片及螺栓三者组成管道中可拆卸的连接结构，压力管道中应用很普遍也是一种很重要的连接形式。
通常，法兰、螺栓与垫片三者共同构成一个密封副，三者共同作用，相辅相承，才能保证接头的良好密封。
盲板、8字盲板、限流孔板、混合孔板等与法兰、垫片及螺栓关系比较密切，常与它们配合使用，一起进行介绍。
1、法兰法兰是确定管道公称压力等级的基准件。
由前面的介绍可知，法兰的种类很多，不同型式的法兰，其密封性能不同，适用场合也不同。
在这里仅讨论不同型式的法兰应如何选用，仅供参考。
a. 法兰种类◆结构型式管道法兰按与管子的连接方式分为以下六种基本类型：平焊、对焊法、承插焊、松套、螺纹法兰和整体法兰。
◆密封面型式法兰密封面有全平面、凸台面、凹凸面、榫槽面、环槽面等五种。
◆法兰代号不同的标准其法兰的密封面及型式的名称、代号略有区别。
见表1－1、表1－2。
表1-1 密封面名称及代号对照表平焊法兰：多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊法兰：最常用的一种，它与管子为对焊连接，焊接接头质量比较好，而且法兰的颈部利用锥度过渡，可以承受较苛刻的条件；承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
b.密封面型式的选用：全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。

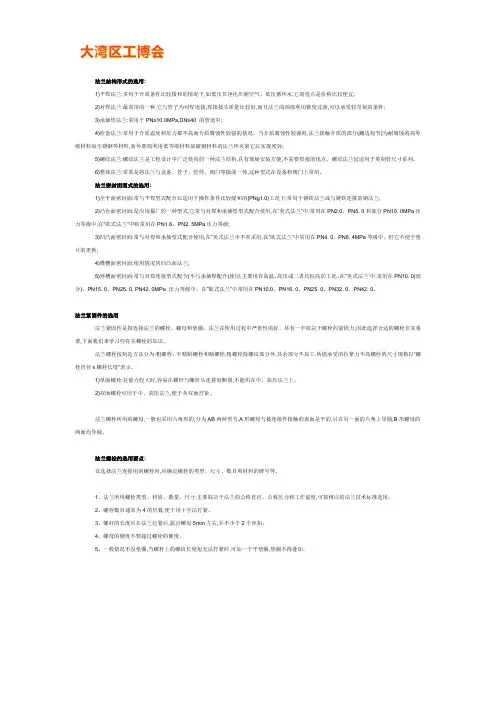

法兰结构形式的选用:1)平焊法兰:多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;2)对焊法兰:最常用的一种,它与管子为对焊连接,焊接接头质量比较好,而且法兰的颈部利用锥度过渡,可以承受较苛刻的条件;3)承插焊法兰:常用于PN≤10.0MPa,DN≤40 的管道中;4)松套法兰:常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如丕锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;5)螺纹法兰:螺纹法兰是工程设计中广泛使用的一种法兰结构,具有现场安装方便,不需要焊接的优点。
螺纹法兰仅适用于英制管尺寸系列。
6)整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。
法兰密封面型式的选用:1)全平面密封面:常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下;常用于铸铁法兰或与铸铁连接的钢法兰;2)凸台面密封面:是应用最广的一种型式,它常与对焊和承插焊型式配合使用,在”美式法兰”中,常用在PN2.0、PN5. 0和部分PN10. 0MPa压力等级中;在”欧式法兰”中则常用在PN1.6、PN2. 5MPa压力等级;3)凹凸面密封面:常与对焊和承插型式配合使用,在”美式法兰中不常采用,在”欧式法兰”中常用在PN4. 0、PN6. 4MPa等级中。
但它不便于垫片的更换;4)榫槽面密封面:使用情况同凹凸面法兰;5)环槽面密封面:常与对焊连接型式配合(不与承插焊配合)使用,主要用在高温、高压或二者均较高的工况。
在”美式法兰’中,常用在PN10. 0(部分)、PN15. 0、PN25. 0. PN42. 0MPa .压力等级中。
在”欧式法兰”中常用在PN10.0、PN16. 0、PN25. 0、PN32. 0、PN42. 0。
法兰紧固件的选用法兰紧固件是指连接法兰的螺栓、螺母和垫圈。
风管角钢法兰选用标准一、材质选择1.风管角钢法兰的材质应符合国家相关标准，常用材质为Q235B或Q345B。
2.根据实际环境和使用要求，选择合适的材质和规格。
例如，在腐蚀性环境中，应选择耐腐蚀性强的材质。
二、规格尺寸1.风管角钢法兰的规格尺寸应符合设计要求，常用的规格尺寸根据风管的尺寸和连接方式而定。
2.角钢法兰的边宽、边厚应符合相关标准，确保其强度和稳定性。
三、制作工艺1.风管角钢法兰应采用机械加工成型，确保其精度和表面质量。
2.在制作过程中，应进行矫直、抛光、除锈等处理，以提高法兰的表面质量和使用寿命。
四、性能要求1.风管角钢法兰应具有良好的强度、刚度和稳定性，能够承受风荷载和其他外部载荷。
2.法兰的连接螺栓应符合相关标准，确保其强度和稳定性。
3.法兰的密封性能应符合设计要求，确保风管的密封性能。
五、连接方式1.风管角钢法兰的连接方式通常采用螺栓连接或焊接连接。
根据设计要求选择合适的连接方式。
2.采用螺栓连接时，应选择合适的螺栓和螺母，并确保其紧固力矩符合要求。
3.采用焊接连接时，应选择合适的焊接工艺和焊接材料，并确保焊接质量和安全性。
六、安装要求1.在安装前，应对风管角钢法兰进行检查和处理，确保其表面质量、尺寸精度和密封性能符合要求。
2.在安装过程中，应确保法兰连接的平整、紧密、牢固，不得有扭曲、变形、松动等现象。
3.采用螺栓连接时，应按照要求进行紧固和调整，确保连接牢固、密封性好。
4.采用焊接连接时，应按照焊接工艺进行操作，确保焊接质量和安全性。
5.在安装完成后，应对风管系统进行调试和检测，确保其正常运行和使用效果。
七、防腐、防火措施1.根据实际环境和使用要求，对风管角钢法兰采取适当的防腐措施。
例如，在腐蚀性环境中，可采用耐腐蚀性强的涂料或镀层进行防腐处理。
2.在防火要求较高的场所，应对风管角钢法兰采取相应的防火措施。
例如，可采用防火涂料或防火包裹等材料进行防火处理。
常用法兰规格的标准与规范法兰是连接管道、阀门、设备等的重要组件，其规格的标准和规范对于工程建设和工业生产具有重要意义。
本文将介绍一些常用法兰规格的标准和规范，以帮助读者更好地了解并正确选择适合自己需求的法兰。
一、法兰的分类和用途法兰根据结构形式的不同可以分为板式法兰、对焊法兰、螺纹法兰等。
板式法兰在减压和密封方面具有优势，对焊法兰具有结构简单、强度高的特点，螺纹法兰适用于低压情况。
根据工程设计和不同的使用环境，选择适合的法兰类型非常重要。
二、国际标准国际上常用的法兰标准有ANSI/ASME标准（美国国家标准），DIN标准（德国国家标准），ISO标准（国际标准化组织）等。
这些标准规定了法兰的尺寸、连接面形式、螺栓孔尺寸和数量等。
根据具体需求，可以参考这些国际标准，以确保法兰的互换性和连接的可靠性。
三、相关行业标准除了国际标准外，各个行业还制定了一些特定的法兰标准，以适应行业特殊需求。
例如，化工行业常用的法兰规格标准为HG标准，石油和天然气行业常用的标准为API标准。
这些行业标准在法兰的材质选择、密封要求等方面有特殊要求，根据具体行业选择合适的标准非常重要。
四、国内标准在中国，有一些国家标准规定了法兰的尺寸、材质、工艺等方面的要求。
例如，GB/T标准是我国国家标准的代表，其中GB/T9112.1-2000规定了钢制法兰的结构尺寸和连接面形式，GB/T9113.1-2000规定了钢制法兰的螺栓孔尺寸和数量。
根据国内标准选用合适的法兰，可以保证与国内其他设备的兼容性。
五、其他因素除了规格标准，选择合适的法兰还需考虑其他因素，如使用条件、介质特性、压力等级等。
在高温、高压和腐蚀环境中需要选择耐高温、耐腐蚀的法兰材质，压力等级需要匹配管道系统的工作压力，保证系统的安全可靠。
六、总结以上是关于常用法兰规格的一些标准和规范的介绍。
在选择法兰时，我们应该关注国际标准、行业标准和国内标准的要求，并结合实际情况考虑其他因素。
一、常用国际管法兰标准的几个体系及我国管法兰标准1、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。
2、国际上管法兰标准的几个体系1）欧洲法兰体系：德国DIN（包括苏联）a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab、公算通径：15~600mmc、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e、苏联于1980年发布的OCT管法兰同录标准与德国DI N标准相似，不再追述2）美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500ps i（25.0Mpa），2500ps i（42.0Mpa），b、公算通径：6~4000mmc、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3）日本JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。
3、我国钢制管法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。
法兰连接时,两法兰盘上螺孔应对中,螺栓孔与螺栓直径应配套,螺栓规格应一致,螺栓拧紧后宜伸出螺母丝扣。
详细介绍一下法兰及配螺栓标准尺寸：注：1、沟槽件法兰螺栓长度可参照1.0MPa焊接法兰所配螺栓长度。
2、对夹式蝶阀除外。
如用双头螺，可根据螺栓规格的大小、长度应加长10—30mm法兰螺栓由六角头和法兰盘（六角下面的垫片和六角固定一体的）和螺杆（带有外螺纹的圆柱体）两部分组成的一体的螺栓，需与螺母配合，用于紧固连接两个通孔的零件。
法兰螺栓：法兰螺栓由六角头和法兰盘（六角下面的垫片和六角固定一体的）和螺杆（带有外螺纹的圆柱体）两部分组成的一体的螺栓，需与螺母配合，用于紧固连接两个通孔的零件，故螺栓连接是属于可拆卸连接。
1、六角头部类型：一种是平脑的，另一种是凹脑的。
2、表面颜色类别：根据不同需要，表面有镀白、军绿、彩黄、耐腐蚀的达克罗。
3、法兰盘类别：根据法兰螺栓的使用位置不同，盘的大小要求各不相同，另有平底和带齿之分，带齿的起防滑作用。
4、按连接的受力方式,有普通的和有铰制孔用的.铰制孔用的法兰螺栓要和孔的尺寸配合,用在受横向力时。
另外为了满足安装后锁紧的需要,有杆部有孔的,这些孔可以使螺栓受振动时不至松脱.有的法兰螺栓没螺纹的光杆部位要做,叫细杆法兰螺栓.这种法兰螺栓有利于受变力的联结.备注：市场上常用的国标号，GB5789(大头)、GB16674代替GB5787(小头)GB16674 小系列GB5789 加大法兰系列对应德标DIN EN 1665IF III /ASME B18.2.1 美制系列ASME B2.3.9 公制系列DIN 6921 德国公制系列螺栓：机械零件，配用螺母的圆柱形带螺纹的紧固件。
由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
封头法兰的标准一、材料选择封头法兰的材料应具有足够的强度、韧性和耐腐蚀性，以满足使用要求。
常用的材料有碳钢、不锈钢、铜等。
根据不同的使用环境和介质，应选择合适的材料。
二、尺寸精度封头法兰的尺寸精度应符合相关标准，以确保法兰连接的密封性能和稳定性。
尺寸精度包括外径、内径、螺栓孔距等，需根据具体要求进行加工。
三、表面处理封头法兰的表面处理应光滑、平整，无划痕、毛刺等缺陷。
常见的表面处理方法有镀锌、喷塑、喷漆等，可根据实际需求选择。
四、强度要求封头法兰应具有一定的强度，能够承受压力和振动等作用力。
根据不同的使用环境和压力等级，应选择合适的强度等级。
五、密封性能封头法兰的密封性能是衡量其质量的重要指标。
在连接过程中，应保证法兰连接的密封性，防止介质泄漏。
应定期检查法兰连接的密封性能，如有泄漏应及时处理。
六、耐腐蚀性封头法兰应具有一定的耐腐蚀性，能够承受各种腐蚀介质的作用。
应根据使用环境和介质选择合适的防腐材料和表面处理方法。
七、安装规范安装封头法兰时应遵循相应的规范和操作程序，确保安装质量。
安装时应保证法兰连接的平整度和垂直度，螺栓连接应牢固可靠。
八、检验与验收在封头法兰制造完成后，应对其进行检验和验收，确保符合相关标准和设计要求。
检验内容包括尺寸精度、表面质量、材料质量等。
验收合格后方可出厂或进入下一道工序。
总之，封头法兰的标准是多方面的，需要综合考虑材料选择、尺寸精度、表面处理、强度要求、密封性能、耐腐蚀性、安装规范以及检验与验收等方面的要求。
在生产和安装过程中，应遵循相关标准和技术要求，确保封头法兰的质量和使用性能。
法兰标准及选用方法
石油、化工上用的法兰标准有两类，一类是压力容器法兰标准，一个类是管法兰标准。
㈠压力容器法兰标准
1．平焊法兰平焊法兰的两种类型的比较情况如下表所示，参见示意图。
因而使法兰盘进一步增大了刚性。
故规定用于更高的压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000m m)，适用温度范围为-20℃～450℃。
由表4-16中可看出，乙型平焊法兰中DN 2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。
这两种法兰的联接尺寸和法兰厚度完全一样。
所以DN2000mm以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。
平焊与对焊法兰都有带衬环的与不带衬环的两种。
当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。
示意图中所示为带衬环的甲型平焊法兰。
使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。
压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。
例如DN 1000mm的压力容器，应当配用DN 1000mm的压力容器法兰。
法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。
因为在制定法兰尺寸系列、计算法兰厚度时，是以16MnR在200℃时的机械性能为基准制定的。
所以规定以此基准所确定的法兰尺寸，在200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。
例如，所谓公称压力PNO.6MPa的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR制造的，在200℃时，它的最大允许操作压力是0.6MPa。
如果把这个PN0.6MPa的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。
反之，如果将它用于低于200℃的条件下，仍按200℃确定其最高工作压力。
如果把法兰的材料改为Q235-A，那么Q235一A钢的机械性能比16MnR差，这个公称压力PN0.6MPa的法兰，即使是在200℃时操作，它的最大允许操作压力也将低于它的公称压力。
反之，如果把法兰的材料由16MnR改为15MnVR，那么，由于15MnVR的机械性能优于16MnR，这个公称压力PN0.6MPa的法兰，在200℃操作时，它的最大允许操作压力将高于它的公称压力。
总之，只要法兰的公称直径、公称压力确定了，法兰的尺寸也就确定了。
至于这个法兰允许的最大操作压力是多少，那就要看法兰的操作温度和用什么材料制造的。
压力容器法兰标准中规定的法兰材料是低碳钢(Q235-A、20g等）及普低钢（16Mn，16MnR和15MnVR等），表4-17是甲型平焊法兰和乙型平焊法兰，在不同温度下，它们的公称压力与最大允许工作压力之间的换算关系。
利用这个表，可以将设
ANSI/API法兰标准150磅级凸面法兰密封尺寸
公称通径(DN)d D b D1D2
螺
栓
数
量
(n)
螺栓孔
径(Φ)
螺栓直径
(in)
mm in in mm in mm in mm in mm in mm in mm
151/21/21331/289--23/860.513/83545/815W1/2 203/43/41937/898--23/470111/164345/815W1/2 25112541/41087/161231/879.525145/815W1/2 3211/411/43245/81171/21331/28921/26445/815W1/2 4011/211/23851279/161537/898.527/87345/815W1/2 50225161525/81643/4120.535/89243/419W5/8 6521/221/264717811/161851/2139.541/810543/419W5/8 80337671/21903/4196152.5512743/419W5/8 10044102922915/162471/2190.563/1615783/419W5/8 125551*********/162481/221675/1618687/822W3/4 150661521127912691/2241.581/221687/822W3/4 20088203131/224311/829113/4298.5105/827087/822W3/4 250101025416406113/1631141/4362123/432412125W7/8 30012123051948311/432174321538112125W7/8
300磅级凸面法兰密封尺寸
600磅级凸面法兰密封尺寸
900磅级凸面法兰密封尺寸
1500磅级凸面法兰密封尺寸。
