换热器的标准型号

管壳式换热器规格标准

一、介绍

管壳式换热器是一种非常常见的换热设备，可以广泛应用于化工、石油、制药、食品等行业的热交换过程中。在使用管壳式换热器之前，需要先了解它的标准尺寸，以便选择合适的型号。

二、管壳式换热器标准尺寸

管壳式换热器的标准尺寸通常是按照壳体内径和管道外径计算的。一般标准尺寸的管壳式换热器有以下规格：

1. DN25/25，壳体内径为219mm，管道外径为25mm；

2. DN32/25，壳体内径为273mm，管道外径为25mm；

3. DN40/25，壳体内径为325mm，管道外径为25mm；

4. DN50/25，壳体内径为426mm，管道外径为25mm；

5. DN65/25，壳体内径为529mm，管道外径为25mm；

6. DN80/25，壳体内径为630mm，管道外径为25mm；

7. DN100/25，壳体内径为720mm，管道外径为25mm；

以上标准尺寸仅供参考，实际情况还需根据具体使用要求进行选择。

三、注意事项

在选择管壳式换热器之前，还需要注意以下事项：

1. 确定换热器的流量和热载荷；

2. 确认换热器的使用压力和温度范围；

3. 根据流体特性和腐蚀情况选择合适的材质；

4. 根据使用环境选择适当的防腐形式。 以上是关于管壳式换热器标准尺寸的介绍，希望能帮助您了解相关知识并选择合适的型号。

二、管壳式换热器国家标准规格

1. 壳体尺寸

壳体尺寸一般以壳体直径和长度表示。国家标准中规定的壳体直径从50mm到5000mm不等，长度也有所不同，最长可达20m。

2. 管束数量

管壳式换热器管束数量的多少直接决定了热交换的效率。国家标准中规定管壳式换热器的管束数量应在1到12根之间，具体数量可根据使用条件及要求来进行选择。

3. 温度

管壳式换热器的工作温度一般受制于材质、管束数量以及流体性质等多个因素。国家标准中对于常用的曲率半径、沸点温度、加热量及换热系数等参数进行了规定。

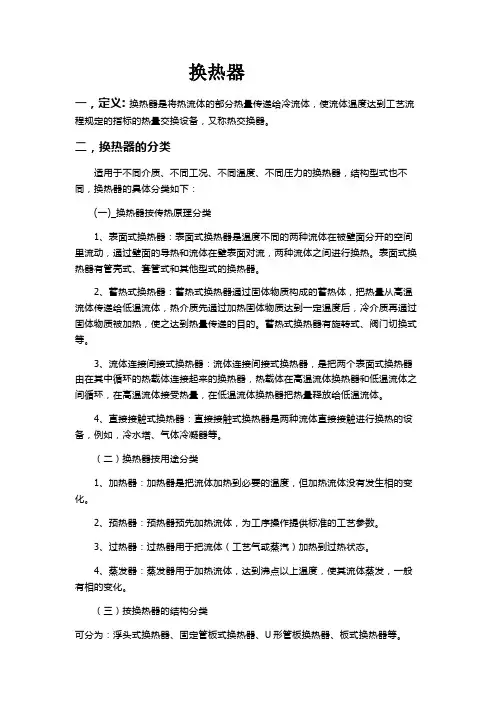

换热器

一，定义: 换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。

二，换热器的分类

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：

(一)_换热器按传热原理分类

1、表面式换热器：表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。

2、蓄热式换热器：蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。

3、流体连接间接式换热器：流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

4、直接接触式换热器：直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。

（二）换热器按用途分类

1、加热器：加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

2、预热器：预热器预先加热流体，为工序操作提供标准的工艺参数。

3、过热器：过热器用于把流体（工艺气或蒸汽）加热到过热状态。

4、蒸发器：蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。

（三）按换热器的结构分类

可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

三，换热器类型

换热器是化工，石油，动力，食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。在三类换热器中，间壁式换热器应用最多。

.

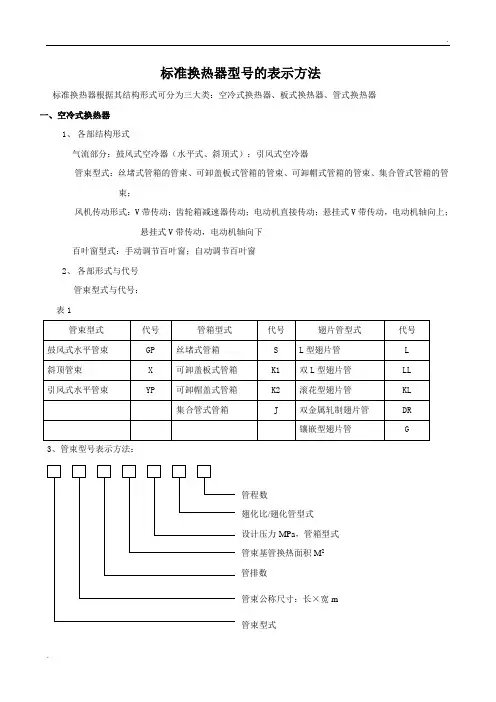

. 标准换热器型号的表示方法

标准换热器根据其结构形式可分为三大类：空冷式换热器、板式换热器、管式换热器

一、空冷式换热器

1、 各部结构形式

气流部分：鼓风式空冷器（水平式、斜顶式）；引风式空冷器

管束型式：丝堵式管箱的管束、可卸盖板式管箱的管束、可卸帽式管箱的管束、集合管式管箱的管束；

风机传动形式：V带传动；齿轮箱减速器传动；电动机直接传动；悬挂式V带传动，电动机轴向上；悬挂式V带传动，电动机轴向下

百叶窗型式：手动调节百叶窗；自动调节百叶窗

2、 各部形式与代号

管束型式与代号：

表1

管束型式 代号 管箱型式 代号 翅片管型式 代号

鼓风式水平管束 GP 丝堵式管箱 S L型翅片管 L

斜顶管束 X 可卸盖板式管箱 K1 双L型翅片管 LL

引风式水平管束 YP 可卸帽盖式管箱 K2 滚花型翅片管 KL

集合管式管箱 J 双金属轧制翅片管 DR

镶嵌型翅片管 G

3、管束型号表示方法：

管束基管换热面积M2

管排数

管束公称尺寸：长×宽m 管程数

翅化比/翅化管型式

设计压力MPa，管箱型式

管束型式 .

. 4 、风机型号表示方法：

5、构架型号表示方法：

6、百叶窗型式表示方法：

叶片型式

叶轮直径×10×10mm

风量调节方式 电动机功风机传动方式

叶片数

通风方式

构架公称尺寸长×宽（对斜顶式构架为长×宽×斜边长）m，

开（闭）型式 风箱型式

风机直径×10mm/台数

构架型式

公称尺寸，长×宽，m

调节方式 .

. 7、空冷器型号的表示方法：

二、板式换热器：

1、 常用的板片波纹形式代号：

表2

序号 波纹形式 代号

1 人字形波纹 R

2 水平平直波纹 P

3 球形波纹 Q

4 斜波纹 X

5 竖直波纹 S

2、 常用的框架形式代号：表3

序号 框架形式 代号

1 双支撑框架式 Ⅰ

2 带中间隔板双支撑框架式 Ⅱ

3 带中间隔板三支撑框架式 Ⅲ

4 悬臂式 Ⅳ

换热器型号含义

1、前端管箱形式：

A：平盖管箱;

B：封头管箱;

C：用于可拆管束与管板制成一体的管箱;

N：与管板制成一体的固定管板管箱;

D：特殊高压管箱;

2、壳体形式：

E：单程壳体;

F：具有纵向隔板的双程壳体;

G：分流;

H：双分流;

I：U形管式换热器;

J：无隔板分流(或冷凝器壳体);

K：斧式重沸器;

O：外导流;

3、后端结构型式：

L：与A相似的固定管板结构;

M：与B相似的固定管板结构;

N：与C相似的固定管板结构;

P：填料函式浮头;

S：钩圈式浮头;

T：可抽式浮头;

U：U形管式;

W：带套管填料函式浮头;

4、管壳式换热器型号及标记

管壳式换热器分为Ⅰ级和Ⅱ级。Ⅰ级换热器采用较高级冷拔换热管，适用于无相变传热和易产生振动的场合;Ⅱ级换热器采用普通级冷拔换热管，适用于重沸、冷凝传热和无振动的一般场合。换热器的型号按如下方式表示。

换热器类型标记示例：平盖管箱，公称直径500mm，管程和壳程设计压力均为1.6MPa，公称换热面积54m2，较高级冷拔换热管，外径25mm、管长6m，4管程单壳程的浮头式换热器，标记为：

AES 500 —1.6—54—6/25——4 I

封头直径，公称直径700mm，管程设计压力2.5MPa。壳程设计压力1.6MPa,公称换热面积200m2，较高级冷拔换热管，外径25mm、管长9m，4管程单壳程的固定管板式换热器，标记为：

BEMB 700—2.5/1.6—200—9/25—4 I

管堵材料的硬度应不超过管子材料的硬度，堵死的管子总数不得超过该管程总管数的10%。
