下载文档原格式

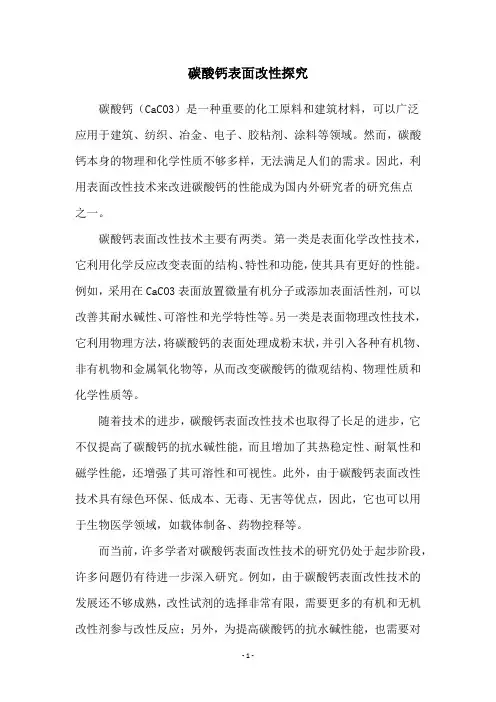

碳酸钙表面改性探究碳酸钙（CaCO3）是一种重要的化工原料和建筑材料，可以广泛应用于建筑、纺织、冶金、电子、胶粘剂、涂料等领域。
然而，碳酸钙本身的物理和化学性质不够多样，无法满足人们的需求。
因此，利用表面改性技术来改进碳酸钙的性能成为国内外研究者的研究焦点之一。
碳酸钙表面改性技术主要有两类。
第一类是表面化学改性技术，它利用化学反应改变表面的结构、特性和功能，使其具有更好的性能。
例如，采用在CaCO3表面放置微量有机分子或添加表面活性剂，可以改善其耐水碱性、可溶性和光学特性等。
另一类是表面物理改性技术，它利用物理方法，将碳酸钙的表面处理成粉末状，并引入各种有机物、非有机物和金属氧化物等，从而改变碳酸钙的微观结构、物理性质和化学性质等。
随着技术的进步，碳酸钙表面改性技术也取得了长足的进步，它不仅提高了碳酸钙的抗水碱性能，而且增加了其热稳定性、耐氧性和磁学性能，还增强了其可溶性和可视性。
此外，由于碳酸钙表面改性技术具有绿色环保、低成本、无毒、无害等优点，因此，它也可以用于生物医学领域，如载体制备、药物控释等。
而当前，许多学者对碳酸钙表面改性技术的研究仍处于起步阶段，许多问题仍有待进一步深入研究。
例如，由于碳酸钙表面改性技术的发展还不够成熟，改性试剂的选择非常有限，需要更多的有机和无机改性剂参与改性反应；另外，为提高碳酸钙的抗水碱性能，也需要对改性工艺参数进行详细的研究。
总之，碳酸钙表面改性技术具有广泛的应用前景，是一个值得深入研究的热门课题。
研究人员可以从改性剂选择、改性条件优化和表面性质改善等方面，选择合适的改性反应方式，研发出具有更高性能和更低经济成本的碳酸钙表面改性技术，以满足社会不断变化的要求。
要想实现碳酸钙表面改性技术的发展，首先应该把握好研究的方向，目前研究的重点应该放在研发更加安全、可控、有效且低成本的改性技术上。
同时，还需要充分利用现代的分析测试技术，对改性后的碳酸钙进行表征，及时发现和解决改性过程中出现的问题，从而建立起可靠的改性体系。
碳酸钙粉体表面改性剂在高档塑料领域使用
传统的碳酸钙表面改性剂大都选择硬脂酸及其衍生物、磷酸化脂肪酸衍生物、钛酸值、铝酸脂、硅烷偶联剂等，虽然它们都可以在不同程度上解决分散性、吸油量、迁移性等问题，但是这些物质都在不同程度上存在不耐高温、化学稳定性差、疏水性不够等缺点，用其处理的碳酸钙用于塑料加工时，容易造成表面析出、印刷模糊及其他相关潜在问题，用长链硅烷处理的碳酸钙可以克服上述弊病，但其在加工时会释放出乙醇/甲醇或其它有机溶剂，这会带来环境与卫生问题，同时长链硅烷类有机处理剂一般比较昂贵且包覆不够完整。
澳达粉体改性剂对碳酸钙表面进行改性处理，是水性环保的不含任何溶剂，使用过程中也不会产生任何有害
气体，也不会与碳酸钙内任何的无机化学成分发生不良反应，也不会引起黄变，同时耐高温可达350度以上，不会在碳酸钙使用过程中（如塑料加工）不会分解或者迁移，从而在碳酸钙表面形成一层稳定有机包覆层，比传统的改性剂效果更好。
碳酸钙的表面处理改性及其在塑料中的应用摘要：碳酸钙是橡胶与塑料制品的填料，能够提升制品的耐磨性与耐热性，保证尺寸的稳定性与刚度，并提升制品可加工性，还能减少制品的经济成本。
碳酸钙粉末的表面在经过改性处理后，可以有效的获得塑料机体材料。
在降低塑料制品的经济成本，并改善部分性能的同时，对于获得性价比较高的填充塑料有着深远的意义。
本文在分析碳酸钙表面处理改性技术及机理的基础上，对改性碳酸钙在塑料制品中的应用进行研究，从而推动碳酸钙行业不断发展。
关键词：碳酸钙；表面处理改性；塑料；应用碳酸钙被应用在了PVC、PE、PP以及ABS等材料中，加入碳酸钙可以改善塑料制品中的部分性能，能够提升制品的使用范围，还能在塑料加工中减少一定的树脂收缩率，从而改变流态状态，提升粘度。
碳酸钙应用在塑料制品中，可以有效提升制品的性能，通过研究碳酸钙的表面处理改性及其在塑料中的应用，可以帮助企业充分明确塑料制品的综合品质，降低经济成本与碳酸钙的关系，明确碳酸钙表面处理改性，从而到达应用目标，促进碳酸钙应用范围扩大。
一、碳酸钙表面处理改性碳酸钙的表面处理是经过物理与化学的方式来吸附表面处理剂，或者键合在碳酸钙表面中，构成包膜，改善表面的性能。
随着时间的推移，人们对于碳酸钙的研究不断加深，在碳酸钙处理剂与处理方法上面已经有了很多的技术方法。
碳酸钙的表面处理方法主要可分为偶联剂、有机物、无机物等表面处理方式[1]。
通过研究，可以充分为碳酸钙的应用提供依据。
（一）偶联剂表面处理偶联剂表现处理主要是通过两性结构化合物来处理，分为硅烷类、铝酸酯类等，还可以应用锌酸酯、铬酸酯等作为表面处理。
偶联剂的作用机理是借助分子的一端基团和碳酸钙的表明出现反应，从而构成化学键合，但是另一端和聚合物相容产生物理缠绕，把不同的材料经过偶联剂的作用结合起来，从而改善塑料制品的机械、物理特性。
例如，钛酸酯偶联剂、铝酸酯偶联剂等等[2]。
（二）有机物表面处理有机物表现处理分为脂肪酸或盐处理、磷酸酯处理、聚合物处理等等，不同的表面处理会通过不同的作用产生不一样的反应、性能，从而达到处理作用。

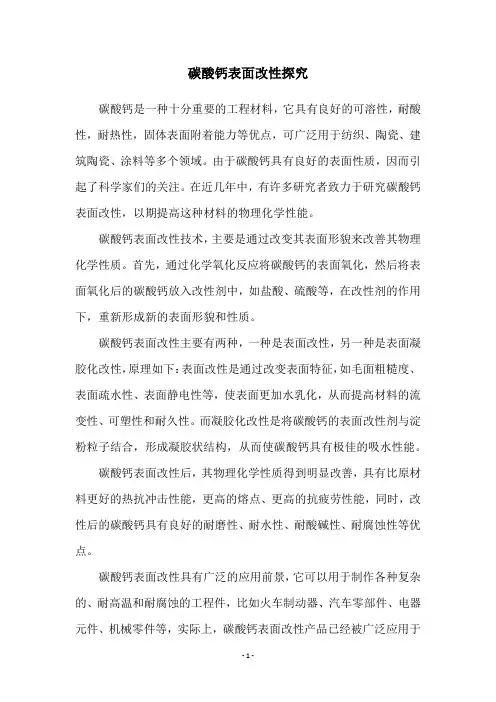

碳酸钙表面改性探究碳酸钙是一种十分重要的工程材料，它具有良好的可溶性，耐酸性，耐热性，固体表面附着能力等优点，可广泛用于纺织、陶瓷、建筑陶瓷、涂料等多个领域。
由于碳酸钙具有良好的表面性质，因而引起了科学家们的关注。
在近几年中，有许多研究者致力于研究碳酸钙表面改性，以期提高这种材料的物理化学性能。
碳酸钙表面改性技术，主要是通过改变其表面形貌来改善其物理化学性质。
首先，通过化学氧化反应将碳酸钙的表面氧化，然后将表面氧化后的碳酸钙放入改性剂中，如盐酸、硫酸等，在改性剂的作用下，重新形成新的表面形貌和性质。
碳酸钙表面改性主要有两种，一种是表面改性，另一种是表面凝胶化改性，原理如下：表面改性是通过改变表面特征，如毛面粗糙度、表面疏水性、表面静电性等，使表面更加水乳化，从而提高材料的流变性、可塑性和耐久性。
而凝胶化改性是将碳酸钙的表面改性剂与淀粉粒子结合，形成凝胶状结构，从而使碳酸钙具有极佳的吸水性能。
碳酸钙表面改性后，其物理化学性质得到明显改善，具有比原材料更好的热抗冲击性能，更高的熔点、更高的抗疲劳性能，同时，改性后的碳酸钙具有良好的耐磨性、耐水性、耐酸碱性、耐腐蚀性等优点。
碳酸钙表面改性具有广泛的应用前景，它可以用于制作各种复杂的、耐高温和耐腐蚀的工程件，比如火车制动器、汽车零部件、电器元件、机械零件等，实际上，碳酸钙表面改性产品已经被广泛应用于国内外多个领域。
在未来几年，随着科学技术的发展和人们对碳酸钙表面改性应用的认识，碳酸钙表面改性技术将取得更多的进展，不仅可以满足更多的工程需求，而且可以改变当今社会的科技景观，为人类提供更多应用，更舒适的生活。
总之，碳酸钙表面改性技术具有重要的价值和应用前景，未来的研究者们将继续探究、开发并为技术应用奠定更多的基础。
CaCO3的表面改性及其填充废旧聚乙烯的研究【摘要】本文采用硬脂酸对碳酸钙粉体进行表面改性，将粉体按一定比例加入到废旧聚乙烯中，讨论了复合材料拉伸强度和冲击强度的变化。
并采用碳酸钙/滑石粉共复合体系填充废旧聚乙烯，研究其对复合材料力学性能的影响。
【关键词】CaCO3；滑石粉；废旧聚乙烯；填充改性Research on Surface Modification of CaCO3 and Filling of Waste Polyethylene YAO Shan-shan1 ZHENG Xiang2（1.Jilin Institute of Chemical Technology，College of Materials Science and Engineering，Jilin Jilin 132022，China；2.China Petroleum Jilin Petrochemical Research Institute，Jilin Jilin 132000，China）【Abstract】The calcium carbonate are surface modificated with stearic acid，then adde the powder to the waste polyethylene by a certain percentage. The essay discussed the changes of tensile strength and impact strength of the composite materials . And the use of calcium carbonate / talc composite System filled waste polyethylene，to study its effect on the mechanical properties of the composites.【Key words】CaCO3；Talc；Waste Polyethylene；Fill Modification0 引言随着塑料工业的迅猛发展，加工生产和使用后的废弃塑料与日俱增。
碳酸钙表面改性探究碳酸钙是一种重要的工业原料，广泛应用于建筑、冶金、化工、农药、医药等领域中。
尽管碳酸钙在实用和经济方面已发挥重要作用，但由于其物理性质的特殊性，碳酸钙的表面活性性不高，给其在各种应用中的发挥出现了一定的限制。
因此，在科学家对碳酸钙有效改性的认识不断深入的过程中，对碳酸钙的表面改性技术得到了广泛的研究和开发。
碳酸钙表面改性技术有多种，其中最常用的方法包括物理改性和化学改性。
物理改性技术包括粉体表面微观结构的改变、表面疏松膨胀、表面抗粘附强化技术等，可以改变碳酸钙表面的表面活性性，从而改善其在某些特定应用中的性能。
而化学改性技术主要是通过利用化合物作用于碳酸钙表面，以改变其表面性质，进而获得新的或者改性后的化学组分，实现对碳酸钙活性表面的改性。
物理改性技术可以明显改变碳酸钙粉体表面的结构，从而增加其表面能量、增加表面积、改变比表面电位及其他性能，以达到改善碳酸钙表面活性性的目的。
例如，碳酸钙表面可以通过喷雾干燥技术改变表面的结构，使碳酸钙表面的一部分水溶性，从而改善表面的活性性。
此外，碳酸钙表面还可以通过气化、水热等物理方法改性，例如水热碳酸钙，可以改变钙离子的结构，进而改变表面的结构，达到碳酸钙表面改性的目的。
另外，碳酸钙表面改性技术还包括表面抗粘附强化技术，即对碳酸钙表面进行有机涂层改性，以改善其表面活性性。
例如，可以通过硅油沉积、化学改性等方法，将硅油均匀涂覆于碳酸钙表面，以达到改变碳酸钙表面性质的目的。
此外，表面强化技术还可以通过利用碳酸钙表面特异性，将不同类型的有机涂层与其结合，从而改变其表面电荷，获得较高的表面活性性。
当前，碳酸钙表面改性技术已取得了长足的发展，并得到了广泛的应用。
不仅如此，在未来，碳酸钙表面改性技术还会发展得更加全面，更加完善，以满足碳酸钙在不同领域的应用需求。
综上所述，碳酸钙表面改性技术是通过改变表面结构、抗粘附强化技术和化学改性技术，改变其表面电荷等技术，以改善其表面活性性而获得的。

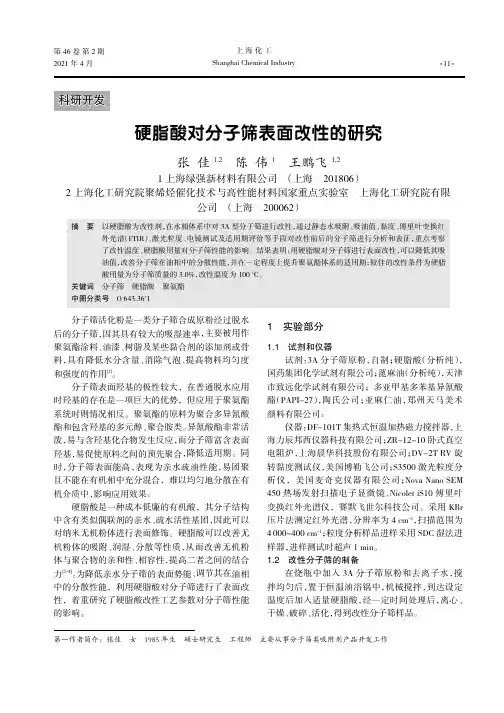

分子筛活化粉是一类分子筛合成原粉经过脱水后的分子筛，因其具有较大的吸湿速率，主要被用作聚氨酯涂料、油漆、树脂及某些黏合剂的添加剂或骨料，具有降低水分含量、消除气泡、提高物料均匀度和强度的作用[1]。
分子筛表面羟基的极性较大，在普通脱水应用时羟基的存在是一项巨大的优势，但应用于聚氨酯系统时则情况相反。
聚氨酯的原料为聚合多异氰酸酯和包含羟基的多元醇、聚合胺类。
异氰酸酯非常活泼，易与含羟基化合物发生反应，而分子筛富含表面羟基，易促使原料之间的预先聚合，降低适用期。
同时，分子筛表面能高，表现为亲水疏油性能，易团聚且不能在有机相中充分混合，难以均匀地分散在有机介质中，影响应用效果。
硬脂酸是一种成本低廉的有机酸，其分子结构中含有类似偶联剂的亲水、疏水活性基团，因此可以对纳米无机粉体进行表面修饰。
硬脂酸可以改善无机粉体的吸附、润湿、分散等性质，从而改善无机粉体与聚合物的亲和性、相容性，提高二者之间的结合力[2-4]。
为降低亲水分子筛的表面势能、调节其在油相中的分散性能，利用硬脂酸对分子筛进行了表面改性，着重研究了硬脂酸改性工艺参数对分子筛性能的影响。
1实验部分1.1试剂和仪器试剂：3A 分子筛原粉，自制；硬脂酸（分析纯），国药集团化学试剂有限公司；蓖麻油（分析纯），天津市致远化学试剂有限公司；多亚甲基多苯基异氰酸酯（PAPI-27），陶氏公司；亚麻仁油，郑州天马美术颜料有限公司。
仪器：DF-101T 集热式恒温加热磁力搅拌器，上海力辰邦西仪器科技有限公司；ZR-12-10卧式真空电阻炉，上海晨华科技股份有限公司；DV-2T RV 旋转黏度测试仪，美国博勒飞公司；S3500激光粒度分析仪，美国麦奇克仪器有限公司；Nova Nano SEM 450热场发射扫描电子显微镜、Nicolet iS10傅里叶变换红外光谱仪，赛默飞世尔科技公司。
采用KBr 压片法测定红外光谱，分辨率为4cm -1，扫描范围为4000~400cm -1；粒度分析样品进样采用SDC 湿法进样器，进样测试时超声1min 。

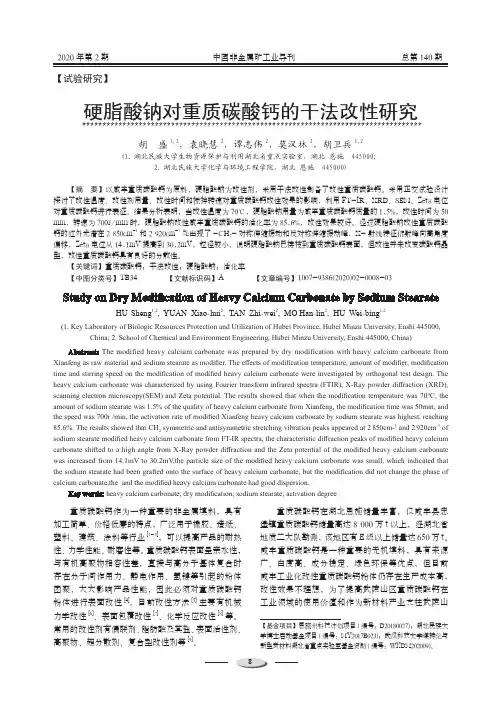

2020年第2期 中国非金属矿工业导刊 总第140期【试验研究】硬脂酸钠对重质碳酸钙的干法改性研究胡 盛1,2，袁晓慧2，谭志伟2，莫汉林2，胡卫兵1,2(1.湖北民族大学生物资源保护与利用湖北省重点实验室，湖北 恩施 445000；2.湖北民族大学化学与环境工程学院，湖北 恩施 445000)【摘 要】以咸丰重质碳酸钙为原料，硬脂酸钠为改性剂，采用干法改性制备了改性重质碳酸钙。
采用正交试验设计探讨了改性温度、改性剂用量、改性时间和搅拌转速对重质碳酸钙改性效果的影响，利用FT-IR、XRD、SEM、Zeta电位对重质碳酸钙进行表征。
结果分析表明，当改性温度为70℃，硬脂酸钠用量为咸丰重质碳酸钙质量的1.5%，改性时间为50 min，转速为700r/min时，硬脂酸钠改性咸丰重质碳酸钙的活化率为85.6%，改性效果较好。
经过硬脂酸钠改性重质碳酸钙的红外光谱在2850cm-1和2920cm-1处出现了-CH2-对称伸缩振动和反对称伸缩振动峰，X-射线特征衍射峰向高角度偏移，Zeta电位从14.1mV提高到30.2mV，粒径较小，说明硬脂酸钠已接枝到重质碳酸钙表面，但改性并未改变碳酸钙晶型，改性重质碳酸钙具有良好的分散性。
【关键词】重质碳酸钙；干法改性；硬脂酸钠；活化率【中图分类号】TB34 【文献标识码】A 【文章编号】1007-9386(2020)02-0008-03Study on Dry Modification of Heavy Calcium Carbonate by Sodium Stearate HU Sheng1,2, YUAN Xiao-hui2, TAN Zhi-wei2, MO Han-lin2, HU Wei-bing1,2(1. Key Laboratory of Biologic Resources Protection and Utilization of Hubei Province, Hubei Minzu University, Enshi 445000,China; 2. School of Chemical and Environment Engineering, Hubei Minzu University, Enshi 445000, China) Abstract: The modified heavy calcium carbonate was prepared by dry modification with heavy calcium carbonate from Xianfeng as raw material and sodium stearate as modifier. The effects of modification temperature, amount of modifier, modification time and stirring speed on the modification of modified heavy calcium carbonate were investigated by orthogonal test design. The heavy calcium carbonate was characterized by using Fourier transform infrared spectra (FTIR), X-Ray powder diffraction (XRD), scanning electron microscopy(SEM) and Zeta potential. The results showed that when the modification temperature was 70℃, the amount of sodium stearate was 1.5% of the quality of heavy calcium carbonate from Xianfeng, the modification time was 50min, and the speed was 700r /min, the activation rate of modified Xianfeng heavy calcium carbonate by sodium stearate was highest, reaching 85.6%. The results showed that CH2 symmetric and antisymmetric stretching vibration peaks appeared at 2850cm-1 and 2920cm-1 of sodium stearate modified heavy calcium carbonate from FT-IR spectra, the characteristic diffraction peaks of modified heavy calcium carbonate shifted to a high angle from X-Ray powder diffraction and the Zeta potential of the modified heavy calcium carbonate was increased from 14.1mV to 30.2mV,the particle size of the modified heavy calcium carbonate was small, which indicated that the sodium stearate had been grafted onto the surface of heavy calcium carbonate, but the modification did not change the phase of calcium carbonate,the and the modified heavy calcium carbonate had good dispersion.Key words: heavy calcium carbonate; dry modification; sodium stearate; activation degree重质碳酸钙作为一种重要的非金属填料，具有加工简单、价格低廉的特点，广泛用于橡胶、造纸、塑料、建筑、涂料等行业[1-3]，可以提高产品的耐热性、力学性能、耐磨性等。

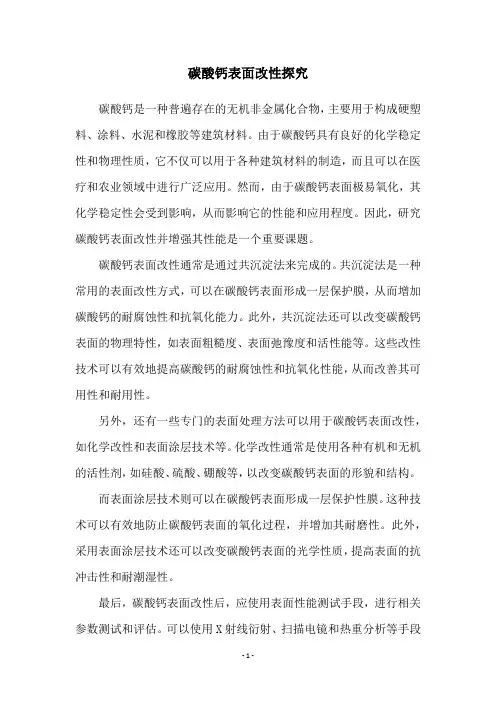

碳酸钙表面改性探究碳酸钙是一种普遍存在的无机非金属化合物，主要用于构成硬塑料、涂料、水泥和橡胶等建筑材料。
由于碳酸钙具有良好的化学稳定性和物理性质，它不仅可以用于各种建筑材料的制造，而且可以在医疗和农业领域中进行广泛应用。
然而，由于碳酸钙表面极易氧化，其化学稳定性会受到影响，从而影响它的性能和应用程度。
因此，研究碳酸钙表面改性并增强其性能是一个重要课题。
碳酸钙表面改性通常是通过共沉淀法来完成的。
共沉淀法是一种常用的表面改性方式，可以在碳酸钙表面形成一层保护膜，从而增加碳酸钙的耐腐蚀性和抗氧化能力。
此外，共沉淀法还可以改变碳酸钙表面的物理特性，如表面粗糙度、表面弛豫度和活性能等。
这些改性技术可以有效地提高碳酸钙的耐腐蚀性和抗氧化性能，从而改善其可用性和耐用性。
另外，还有一些专门的表面处理方法可以用于碳酸钙表面改性，如化学改性和表面涂层技术等。
化学改性通常是使用各种有机和无机的活性剂，如硅酸、硫酸、硼酸等，以改变碳酸钙表面的形貌和结构。
而表面涂层技术则可以在碳酸钙表面形成一层保护性膜。
这种技术可以有效地防止碳酸钙表面的氧化过程，并增加其耐磨性。
此外，采用表面涂层技术还可以改变碳酸钙表面的光学性质，提高表面的抗冲击性和耐潮湿性。
最后，碳酸钙表面改性后，应使用表面性能测试手段，进行相关参数测试和评估。
可以使用X射线衍射、扫描电镜和热重分析等手段来研究碳酸钙表面改性后的结构特征，以更好地了解其表面改性效果。
同时，也可以采用水溶液稳定性测试、抗氧化能力测试和耐腐蚀性测试等方法对碳酸钙表面改性后的力学性能、电学性质和耐温性能等进行测试和评估。
综上所述，碳酸钙表面改性可以通过共沉淀法、化学改性和表面涂层技术等多种方式来实现。
通过这些改性技术可以改善碳酸钙的耐腐蚀性和抗氧化性能，从而提高其可用性和耐用性。
为更好地了解碳酸钙表面改性效果，应采用表面性能测试手段，对表面改性后的碳酸钙进行相关参数测试和评估。
硬脂酸改性碳酸钙常用方法及工艺特点目前，表面改性已成为碳酸钙（包含轻质碳酸钙、纳米碳酸钙和重质碳酸钙）最紧要和必需的深加工技术之一，其方法重要是化学包覆，辅之以机械力化学。
硬脂酸（盐）是碳酸钙最常用的表面改性剂。
其改性工艺可以采用干法，也可以采用湿法。
一般湿法工艺要使用硬脂酸盐，如硬脂酸钠。
1、硬脂酸干法改性碳酸钙硬脂酸干法处理碳酸钙的工艺流程重要是：先将碳酸钙进行干燥，除掉水分（假如碳酸钙的水分含量小于1%可以不进行干燥），然后加入计量配置好的硬脂酸在表面改性机中完成碳酸钙粉体的表面改性。
采用连续式粉体表面设备时，物料和表面改性剂是连续同步给入的，硬脂酸可以直接以固体粉状添加，用量依粉体的粒度大小或比表面积而定，一般为碳酸钙质量的0.8%—1.2%。
在高速混合机、卧式桨叶混合机及其他可控温混合机中进行表面包覆改性时，一般为间歇操作，首先将计量和配制好的物料和硬脂酸一并加入改性机中，搅拌混合15—60min即可出料包装，硬脂酸的用量为碳酸钙质量的0.8%—1.5%左右，反应温度掌控在100℃左右。
为了使硬脂酸更好地分散和均匀地与碳酸钙粒子作用，也可以预先将硬脂酸用溶剂（如无水乙醇）稀释。
改性时也可适量加入其他助剂。
2、硬脂酸湿法改性碳酸钙湿法改性是在水溶液中对碳酸钙进行表面改性处理。
一般工艺过程是先将硬脂酸皂化，然后加入碳酸钙浆料中，经过肯定时间的反应后，进行过滤和干燥。
碳酸钙在液相中的分散比在气相中的分散较为容易。
另外，通过加入分散剂，使其分散效果更好，因此，在液相中碳酸钙颗粒与表面改性剂分子的作用更均匀。
当碳酸钙颗粒吸附了硬脂酸盐后，表面能降低，即使经压滤、干燥后形成二次粒子，其团聚结合力减弱，不会形成硬团聚，用较小的剪切力即可将其重新分散。
虽然常温下也可进行湿法表面改性，但反应时间长，因此，一般都要加温进行表面改性，改性温度一般为50—100℃左右。
湿法表面改性一般用于轻质碳酸钙及湿法研磨的超细重质碳酸钙的表面改性。
关于超细碳酸钙粉体的干法表面改性分析【摘要】碳酸钙粉体的表面改性是其深加工的重要部分，是塑料工业使用数量最大、应用面最广的粉体填料。
工业生产中使用的活性碳酸钙粉体，主要是通过单一的硬脂酸及其盐、表面活性剂或偶联剂的吸附、表面涂覆和表面化学性来实现表面有机化改性。
本文主要介绍超细碳酸钙的干法表面改性以及应用效果。
解决塑料制品加工中混料的均匀性及下料的离析现象，减少清洗设备的用料量，提高超细碳酸钙粉体的应用性能与质量。
【关键词】超细；碳酸钙粉体；干法表面改性粉体表面改性是集粉体加工材料、材料性能、化工机械等于一体的新技术，此技术的针对性和目的性比较强，而且此技术工艺方法比较多，影响因素也比较复杂，所以在制作的过程中要细致的分析这些影响因素，从而选择正确的表面改性方法、工艺配方和设备，使碳酸钙粉体的表面改性达到预期目的。
碳酸钙粉是一种普通的无机非金属填料，经过超细粉碎和改性，可以将其变成一种性能优越的功能填料。
1 碳酸钙粉体表面改性概述碳酸钙在人们的日常生活中比较常见，被广泛应用于塑料、造纸、建筑材料、食品添加剂等行业。
碳酸钙一般有轻质与重质之分，轻质碳酸钙的活化改性一般采用湿性工艺加工。
重质碳酸钙是通过天然粉碎碎石而得，它的活化改性可以采用干性也可以采用湿性。
我国的高档碳酸钙仍然需要从国外进口，国内的碳酸钙技术在质量上与西方国家存在一定的差距，所以必须加强对碳酸钙的研究，碳酸钙表面改性剂的研究是研究碳酸钙的重要领域之一，比较常用的表面改性剂与改性方法有：有机/无机改性剂、聚合物改性剂、偶联剂等等。
碳酸钙的活性改性实际上是选择特定的表面改性剂，对碳酸钙颗粒进行包覆处理，从而使碳酸钙成为一种填充材料。
2 影响碳酸钙粉体表面改性的主要因素2.1 粉体原料碳酸钙粉体原料的比表面积、颗粒形状以及大小，还与它的物理、化学性质等都对其改性效果有一定的影响。
在不计粉体空隙的状况下，粉体的颗粒大小与其比表面积成反比的关系，也就是说粉体的颗粒越细，其比表面积越大，此时表面改性剂的用量也越大。
沉淀碳酸钙的表面改性及在造纸中的应用造纸工业浆料中的部分原生纤维很早就用矿物填料来代替。
纸张的光学性能、纸张的匀度、印刷适性、造纸成本决定了填料的添加量。
而纸张中填料含量的增加,会降低纤维与填料、纤维与纤维之间的结合力,从而导致纸张的松厚度、挺度和强度的降低以及纸张的掉毛、掉粉和纸机磨损。
碳酸钙的表面改性是改善加填纸性能的有效途径之一,这方面的研究在这几年十分活跃。
在造纸过程中为使填料加添量以及填料加添后的造纸效果达到最佳,同时控制造纸中出现其它问题。
前人对填料做了大量的研究,如填料的预絮聚、细胞腔加填、不同浆种与填料结合、在纸张中加填淀粉等。
在本课题研究中,采用淀粉与脂肪酸或脂肪酸盐复配,对轻质碳酸钙进行表面改性,从而改善纤维与填料间、纤维与纤维间的结合,改善填料留着率以及纸张强度。
研究分两阶段进行: 第一阶段:首先通过脂肪酸或脂肪酸盐与淀粉复配,对轻质碳酸钙进行表面改性,将相同量的改性碳酸钙加添到纸张中,通过对纸张的耐破强度、抗张强度、撕裂强度的结果综合评价,确定最好的改性剂。
采用正交实验,探讨糊化时间、糊化温度、保温时间、改性剂用量等因素对碳酸钙改性的影响,从而确定最佳改性操作工艺条件。
采用Zeta电位、电导率等手段表征改性后碳酸钙的特性,并利用光学显微镜和扫描电镜(SEM)观察改性前后碳酸钙形貌表征。
研究结果表明:由硬脂酸/淀粉改性轻质碳酸钙的效果最好,改性后轻质碳酸钙的Zeta及电导率发生明显变化;改性后轻质碳酸钙的颗粒没有明显团聚现象,其在水中的分散性能也较好。
第二阶段:先将硬脂酸/淀粉改性轻质碳酸钙加填到纸张中,研究改性后纸张的各项物理性能及光学性能等变化。
然后采用浊度计和动态滤水仪间接反映改性填料的单程留着率,并利用SEM观测纸张的形貌特征。
研究结果表明:抄纸过程中,改性碳酸钙的单程留着率比未改性碳酸钙在纸张中的单程留着率高,以改性碳酸钙为填料的纸张物理性能明显提高,但白度与不透明度比未改性的有所降低。
碳酸钙表面改性探究碳酸钙是一种新型的纳米材料，被广泛应用于药物缓释、医学分析和环境保护等领域。
但是，碳酸钙的表面疏水性大，导致其在液体或气体的环境中的活性能力不高，这限制了其在应用中的发挥，因此研究者们对碳酸钙表面改性做出了大量的努力。
碳酸钙表面改性包括物理改性和化学改性。
物理改性是指将碳酸钙粉体经过热处理、摩擦、混合、喷雾、球化等方式来改变其表面形貌、结构和力学性能，从而改变其疏水性和活性能力。
化学改性技术是将化学小分子或高分子例如羧基、磷酸脂和羟基改性剂与碳酸钙反应，以改善其表面的活性性能。
物理改性技术的主要优点是成本低，无需使用有毒有害的化学改性剂，生产简单；缺点是改性效果不明显，受到碳酸钙粒径、粒径分布、接触时间、接触温度等因素的影响。
而化学改性技术能够显著改善碳酸钙的表面活性性能，但同时使碳酸钙的结构变化较大，受到改性剂的数量及种类的限制，无法有效控制碳酸钙的结构及性质。
为克服上述不足，近几年来，研究者们开发出了合成碳酸钙表面改性剂的技术，如表面合成磷酸脂、羧基、羟基和其他有机改性剂，并以此为基础，进一步发展出表面合成技术。
例如，在碳酸钙表面合成磷酸脂的技术中，在碳酸钙表面聚集成一层磷脂膜，从而形成经典的植物细胞壁结构。
表面合成技术能有效提高碳酸钙的表面活性能力，同时可以更好地控制碳酸钙的结构和性质。
同时，随着研究的不断深入，新型的改性方法也应运而生。
例如，近年来出现了以碳酸钙为依托的纳米复合材料，例如，碳酸钙/聚苯乙烯等，这种新型复合材料拥有高强度、高硬度，高抗腐蚀性，并具有高度的生物相容性，有望在生物医学领域发挥重要作用。
总而言之，碳酸钙表面改性是一个复杂的课题，研究者已经进行了大量的工作，主要有物理改性、化学改性和表面合成技术。
未来，碳酸钙的表面改性技术还将有望发展出更为先进的新型改性技术，并在生物医学领域得以广泛应用。
硬脂酸钙的热分析研究
赵霞
【期刊名称】《分析仪器》
【年(卷),期】2014(000)004
【摘要】通过热重分析和差示扫描量热分析对硬脂酸钙在氮气气氛下的热分解和
空气气氛下的热氧分解性能进行了考察，通过红外光谱仪对分解产物进行了表征，并对硬脂酸钙的热氧分解机理进行了探讨。
硬脂酸钙的热分解主要包括失去吸附水，分解生成碳酸钙，进一步分解成氧化钙等几个阶段。
硬脂酸钙在热氧分解过程中，首先是其羰基位置的化学键发生变化，然后是C-H长链结构受到破坏。
【总页数】4页(P79-82)
【作者】赵霞
【作者单位】中国石化北京北化院燕山分院，北京 102500
【正文语种】中文
【相关文献】
1.硬脂酸钙涂布润滑剂制备及应用效果研究 [J], 万月亮;孟祥美;李祥祥;刘廷志
2.高温高压直接法合成硬脂酸钙的工艺研究及工业化生产 [J], 丁际昭;符仁义;张荣伟;潘季荣
3.新型硬脂酸钙分散液工业应用效果的研究 [J], 安婷婷;钟林;宋小飞;王镭;李建华
4.硬脂酸钙纳米乳液的制备及消光性能研究 [J], 刘玲;吴明元;吴庆云;刘久逸;杨建军;张建安
5.硬脂酸钙纳米乳液的制备及消光性能研究 [J], 刘玲;吴明元;吴庆云;刘久逸;杨建军;张建安
因版权原因，仅展示原文概要，查看原文内容请购买。
硬脂酸改性碳酸钙的效果表征与改性机理初探
周学永;尹业平;钟万维
【期刊名称】《广东化工》
【年(卷),期】2006(33)2
【摘要】介绍了吸油率法直接表征碳酸钙改性效果的方法.与钛酸酯偶联剂相比,硬脂酸改性碳酸钙的用量高于前者.硬脂酸改性处理的碳酸钙经三氯甲烷萃取后,改性效果基本不变,这一结果初步表明硬脂酸与碳酸钙之间的作用属于化学结合而非物理吸附.
【总页数】3页(P24-26)
【作者】周学永;尹业平;钟万维
【作者单位】武汉科技大学,化工与资源环境学院,湖北,武汉,430081;华中农业大学,理学院,湖北,武汉,430070;华中农业大学,理学院,湖北,武汉,430070
【正文语种】中文
【中图分类】TQ2
【相关文献】

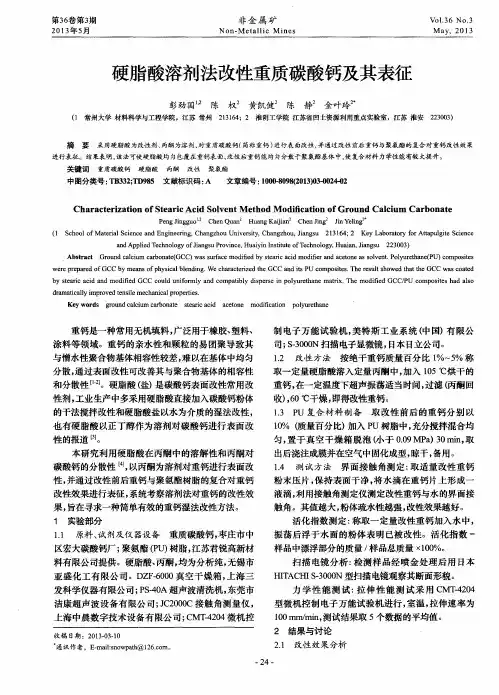

1.硬脂酸溶剂法改性重质碳酸钙及其表征 [J], 彭劲国;陈权;黄凯健;陈静;金叶玲
2.硬脂酸钠改性碳酸钙效果研究 [J], 邢丹;刘立华
3.纳米碳酸钙表面改性机理及改性方法 [J], 恺峰;黄东
4.硬脂酸钙改性纳米碳酸钙的效果研究 [J], 刘立华
5.硬脂酸钙改性纳米碳酸钙的效果研究 [J], 刘立华
因版权原因，仅展示原文概要，查看原文内容请购买。
