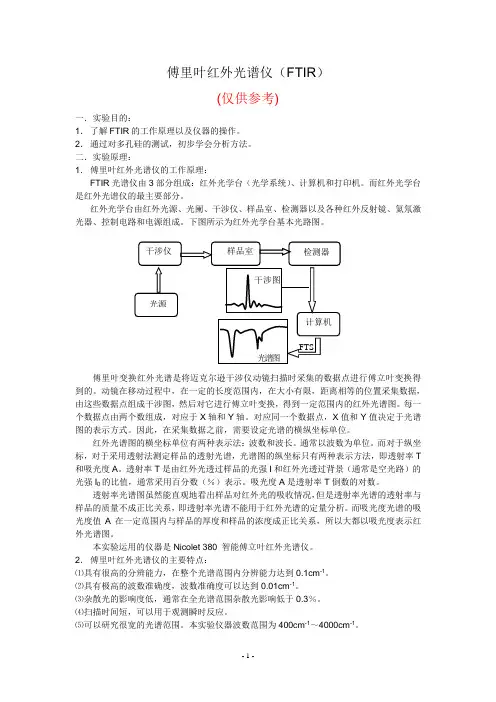

- 1 - 傅里叶红外光谱仪（FTIR）
(仅供参考)
一．实验目的：
1． 了解FTIR的工作原理以及仪器的操作。
2． 通过对多孔硅的测试，初步学会分析方法。
二．实验原理：
1． 傅里叶红外光谱仪的工作原理：
FTIR光谱仪由3部分组成：红外光学台（光学系统）、计算机和打印机。而红外光学台是红外光谱仪的最主要部分。
红外光学台由红外光源、光阑、干涉仪、样品室、检测器以及各种红外反射镜、氦氖激光器、控制电路和电源组成。下图所示为红外光学台基本光路图。
傅里叶变换红外光谱是将迈克尔逊干涉仪动镜扫描时采集的数据点进行傅立叶变换得到的。动镜在移动过程中，在一定的长度范围内，在大小有限，距离相等的位置采集数据，由这些数据点组成干涉图，然后对它进行傅立叶变换，得到一定范围内的红外光谱图。每一个数据点由两个数组成，对应于X轴和Y轴。对应同一个数据点，X值和Y值决定于光谱图的表示方式。因此，在采集数据之前，需要设定光谱的横纵坐标单位。
红外光谱图的横坐标单位有两种表示法：波数和波长。通常以波数为单位。而对于纵坐标，对于采用透射法测定样品的透射光谱，光谱图的纵坐标只有两种表示方法，即透射率T和吸光度A。透射率T是由红外光透过样品的光强I和红外光透过背景（通常是空光路）的光强I0的比值，通常采用百分数（％）表示。吸光度A是透射率T倒数的对数。
透射率光谱图虽然能直观地看出样品对红外光的吸收情况，但是透射率光谱的透射率与样品的质量不成正比关系，即透射率光谱不能用于红外光谱的定量分析。而吸光度光谱的吸光度值A在一定范围内与样品的厚度和样品的浓度成正比关系，所以大都以吸光度表示红外光谱图。
本实验运用的仪器是Nicolet 380 智能傅立叶红外光谱仪。
2． 傅里叶红外光谱仪的主要特点：
⑴具有很高的分辨能力，在整个光谱范围内分辨能力达到0.1cm-1。
⑵具有极高的波数准确度，波数准确度可以达到0.01cm-1。

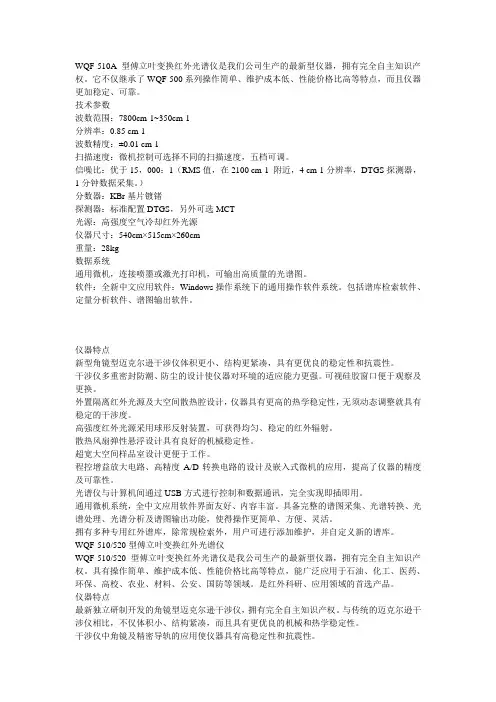

WQF-510A型傅立叶变换红外光谱仪是我们公司生产的最新型仪器，拥有完全自主知识产权。它不仅继承了WQF-500系列操作简单、维护成本低、性能价格比高等特点，而且仪器更加稳定、可靠。
技术参数
波数范围：7800cm-1~350cm-1
分辨率：0.85 cm-1
波数精度：±0.01 cm-1
扫描速度：微机控制可选择不同的扫描速度，五档可调。
信噪比：优于15，000：1（RMS值，在2100 cm-1 附近，4 cm-1分辨率，DTGS探测器，1分钟数据采集。）
分数器：KBr基片镀锗
探测器：标准配置DTGS，另外可选MCT
光源：高强度空气冷却红外光源
仪器尺寸：540cm×515cm×260cm
重量：28kg
数据系统
通用微机，连接喷墨或激光打印机，可输出高质量的光谱图。
软件：全新中文应用软件：Windows操作系统下的通用操作软件系统。包括谱库检索软件、定量分析软件、谱图输出软件。
仪器特点
新型角镜型迈克尔逊干涉仪体积更小、结构更紧凑，具有更优良的稳定性和抗震性。
干涉仪多重密封防潮、防尘的设计使仪器对环境的适应能力更强。可视硅胶窗口便于观察及更换。
外置隔离红外光源及大空间散热腔设计，仪器具有更高的热学稳定性，无须动态调整就具有稳定的干涉度。
高强度红外光源采用球形反射装置，可获得均匀、稳定的红外辐射。
散热风扇弹性悬浮设计具有良好的机械稳定性。
超宽大空间样品室设计更便于工作。
程控增益放大电路、高精度A/D转换电路的设计及嵌入式微机的应用，提高了仪器的精度及可靠性。
光谱仪与计算机间通过USB方式进行控制和数据通讯，完全实现即插即用。
通用微机系统，全中文应用软件界面友好、内容丰富。具备完整的谱图采集、光谱转换、光谱处理、光谱分析及谱图输出功能，使得操作更简单、方便、灵活。
拥有多种专用红外谱库，除常规检索外，用户可进行添加维护，并自定义新的谱库。
WQF-510/520型傅立叶变换红外光谱仪
FTIR-7600
傅里叶变换红外光谱仪
使用说明书
Lambda Scientific Pty Ltd 1 目录
1. 介绍.......................................................................................................................1
2. 安装.......................................................................................................................1
2.1系统配置要求..................................................................................................1
2.2 软件安装..........................................................................................................1
2.3 USB驱动安装..................................................................................................3
3. 软件启动...............................................................................................................3
4. 软件功能...............................................................................................................4
操作标准
操作标准--仪器操作
1、目的：
制订FTIR-650傅里叶变换红外光谱仪的操作规程，准确鉴别、检查和测定药品。
2、范围：
适用于本公司FTIR-650傅里叶变换红外光谱仪的操作。
3、责任部门和人员：
3.1 责任部门：化验室
3.2 责任人员：化验员
4、内容：
4.1 操作步骤
4.1.1检查温湿度计，观察环境是否符合要求：温度为16°C～25°C，相对湿度为20％～50％。
4.1.2检查湿度指示卡是否为淡蓝色，否则应立即更换干燥剂。（干燥剂应用110°C烘烤至少3小时，冷却后才可以使用）
4.1.3确认仪器四周无振动、热源、辐射等，尤其注意仪器使用时应关闭手机。
4.1.4确认工作台无其他无关物品。
4.1.5确认仪器的开关处于关闭档，连接好电源线和USB线。
4.1.6将样品仓内的干燥剂和防尘罩取出。
4.1.7开机，预热15分钟以上。
4.1.8以下情况应进行激光查证：经常使用时一周进行一次；长时间（超过一周）不用后首次使用时；温度剧烈变化时。
4.1.9根据样品本身的性质选取合适的制样方法。如果采用溴化物压片法应将样品和溴化钾充分干燥后再制样，避免水分对谱图造成影响。
4.1.10打开操作软件，进行参数设置。
4.1.11对测试样品进行制备。
4.1.12点击“采样品”，软件会自动采集背景，背景采集完后跳出对话框按提示放入样品，此时将样品放入样品仓点击“确定”，软件自动采集样品，采集结束后得到样品谱图。
4.1.13对谱图进行所需的数据处理
4.1.14保存谱图，取出样品。
4.1.15重复步骤7～14测试其它样品。
4.1.16测试完成后清洗各附件，关闭仪器、电脑，关好水、电、门。
4.2使用注意事项
4.2.1使用环境
4.2.1.1随时监控室内的温湿度，确保仪器在相对湿度小于60%的环境下使用或保存；至少隔天除湿一次。空气潮湿的地域需天天除湿。
注意：因环境因素造成的器件潮解不在免费保修范围。 4.2.1.2仪器室须保持清洁，无腐蚀性气体，无强烈振动。工作时保证桌面平稳，远离电磁干扰及震动，远离手机，并要求周围环境相对安静。远离易燃易爆物品。
