风电场土建工程的设计与施工技术

1　工程概况　

江西都昌矶山湖风电场位于鄱阳湖水域旁

边，由相距6km的南区、北区构成，在风场内布置

1500kW的风力发电机组20台。场区属较复杂的山

区，风力发电机组主要布置在都昌县西南的大矶

山、王家山、万毛山、祠堂山等地区，另外有部分

风力发电机组布置在都昌县北部的射山、横山、

北山、大脑顶等地区，西南场区与北部场区距离约

6km，风力发电机组布置区域海拔相对较高，约为

120～180m。风场区地势局部区域起伏较大，场址

内道路交通为盘山公路。风机基础的地基大部分为

石方，需爆破开挖。根据设计图纸资料，每台风机

基础平台的场地平整开挖量为3000～5500m3不等，

风机基础埋深2.3m。土石方开挖的工程量较大，为

本工程的关键工序。基础体形为直径15m的圆形轮

廓，地面以上为I＝6%的坡面独立承台基础。水泥

采用强度不低于42.5MPa，垫层砼为C20，基础砼为

C40，每座基础砼均为272m3，为保证砼质量，要求

每座基础砼一次浇筑成型。

2　施工中存在的困难

由于风力发电机组都分散布置在不同的山顶，

施工现场用水用电难以解决；场地平整和石方爆破

工程量大；山区雨水多，道路情况复杂；砼需自行

生产，砼运输距离长；风机施工场地狭小，吊装基础环难度大，基础环的安装精度要求高；由于风机

基础的地基都为岩石，常规的接地施工难以达到设

计要求的接地电阻标准。

3　解决困难的途径和施工技术

（1）本工程风力发电机组都分散布置在不同的

山顶，施工战线长，无法引接固定电源。风机基础

施工需要大量用水、用电，山顶上都无水源和电源

点。本工程采用30kW和10kW的柴油发电机各一台解

决了施工用电问题，施工用水则用汽车运送上山。

（2）由于风力发电机组都建在山顶上，需要

将风机位置的山顶平整出基础平台来。每台风机

基础平台的场地平整开挖土方量为3000～5500m3不

等，大部分是石方开挖。本工程采用炮孔爆破法进

行松动爆破。在岩石内钻深度4m以内的直孔，孔径

50mm，然后装进长药包进行爆破。它具有操作简

关于土建工程混凝土施工技术的探讨

摘 要：本文主要从混凝土的制备、 浇筑及养护等方面论述了土建工程的施工方法。

关键词：土建工程；混凝土；施工

由于混凝土本身具有较高的强度和耐久性，并能与钢筋牢固地结合成耐久、 坚固、 抗震且经济的钢筋混凝土结构， 因而其在现代土建工程中发挥着重要的作用。 随着我国建筑业的迅猛发展，

混凝土在土建工程建设中的地位将变得越来越重要。

一、混凝土的配料与搅拌

混凝土一般由水泥、 骨料、 水和外加剂， 以及各种矿物掺合料组成。 将各种材料组分按已经确定的配合比进行拌制生产， 首先要进行配料，一般情况下配料与拌制是混凝土生产的连续过程，

但也有在某地将各种干料配好后运送到另一个地点加水拌制、 浇筑的做法。 在实际应用中， 选取何种方法进行配料通常是根据工程实际确定。混凝土拌制是混凝土施工技术中的一个重要环节，其效果的好坏将会对混凝土的质量产生重要的影响。拌制混凝土的每个环节都不可大意。首先应根据配合比设计要求选好原料，并进行严格的计量。所用的计量器具必须定期送检， 搅拌站（或搅拌楼）安装好后需经政府有关部门进行计量认证。搅拌过程中对各种材料的数量要控制在允许的偏差范围内。搅拌时要注意投料次序， 控制最短搅拌时间。卸料后要控制混凝土的出机温度与坍落度并检查其均匀性，以保证拌制出优质的混凝土。 二、混凝土施工方法

浇筑混凝土前， 对模板及其支架、 钢筋和预埋件必须进行检查，并做好记录， 符合设计要求后， 清理模板内的杂物及钢筋上的油污，堵严缝隙和孔洞， 方能浇筑混凝土。

1.混凝土的浇筑

（1）混凝土自高处倾落的自由高度不应超过 2m。

（2）在浇筑竖向结构混凝土前，应注意：①先在底部填以50～100mm 厚的与混凝土内砂浆成分相同的水泥砂浆；②浇筑过程中尽量避免离析现象的产生；③当浇筑高度超过 3m 时，应采用串筒、

溜管或振动溜管使混凝土下落。

（3）钢筋混凝土框架结构中， 梁、 板、 柱等构件是沿垂直方向重复出现的， 所以一般应按结构层次来分层施工。对于平面， 如果其面积较大，还应该考虑分段进行， 以便使混凝土、 钢筋、 模板等工序能相互配合、 流水进行。

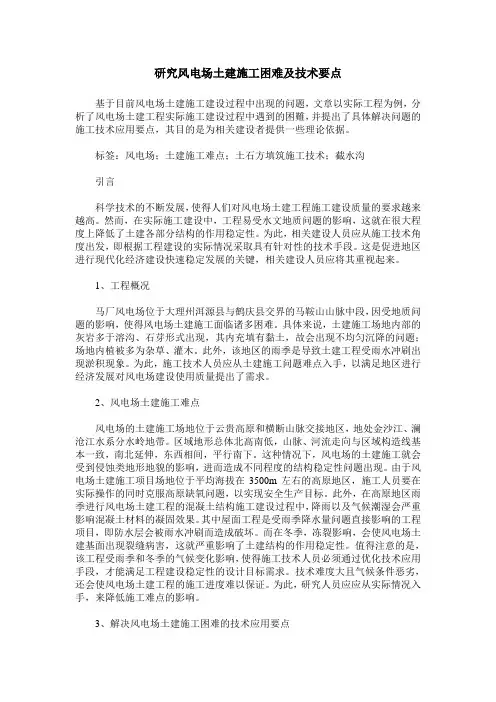

研究风电场土建施工困难及技术要点

基于目前风电场土建施工建设过程中出现的问题，文章以实际工程为例，分析了风电场土建工程实际施工建设过程中遇到的困難，并提出了具体解决问题的施工技术应用要点，其目的是为相关建设者提供一些理论依据。

标签：风电场；土建施工难点；土石方填筑施工技术；截水沟

引言

科学技术的不断发展，使得人们对风电场土建工程施工建设质量的要求越来越高。然而，在实际施工建设中，工程易受水文地质问题的影响，这就在很大程度上降低了土建各部分结构的作用稳定性。为此，相关建设人员应从施工技术角度出发，即根据工程建设的实际情况采取具有针对性的技术手段。这是促进地区进行现代化经济建设快速稳定发展的关键，相关建设人员应将其重视起来。

1、工程概况

马厂风电场位于大理州洱源县与鹤庆县交界的马鞍山山脉中段，因受地质问题的影响，使得风电场土建施工面临诸多困难。具体来说，土建施工场地内部的灰岩多于溶沟、石芽形式出现，其内充填有黏土，故会出现不均匀沉降的问题；场地内植被多为杂草、灌木。此外，该地区的雨季是导致土建工程受雨水冲刷出现淤积现象。为此，施工技术人员应从土建施工问题难点入手，以满足地区进行经济发展对风电场建设使用质量提出了需求。

2、风电场土建施工难点

风电场的土建施工场地位于云贵高原和横断山脉交接地区，地处金沙江、澜沧江水系分水岭地带。区域地形总体北高南低，山脉、河流走向与区域构造线基本一致，南北延伸，东西相间，平行南下。这种情况下，风电场的土建施工就会受到侵蚀类地形地貌的影响，进而造成不同程度的结构稳定性问题出现。由于风电场土建施工项目场地位于平均海拔在3500m左右的高原地区，施工人员要在实际操作的同时克服高原缺氧问题，以实现安全生产目标。此外，在高原地区雨季进行风电场土建工程的混凝土结构施工建设过程中，降雨以及气候潮湿会严重影响混凝土材料的凝固效果。其中屋面工程是受雨季降水量问题直接影响的工程项目，即防水层会被雨水冲刷而造成破坏。而在冬季，冻裂影响，会使风电场土建基面出现裂缝病害，这就严重影响了土建结构的作用稳定性。值得注意的是，该工程受雨季和冬季的气候变化影响，使得施工技术人员必须通过优化技术应用手段，才能满足工程建设稳定性的设计目标需求。技术难度大且气候条件恶劣，还会使风电场土建工程的施工进度难以保证。为此，研究人员应应从实际情况入手，来降低施工难点的影响。

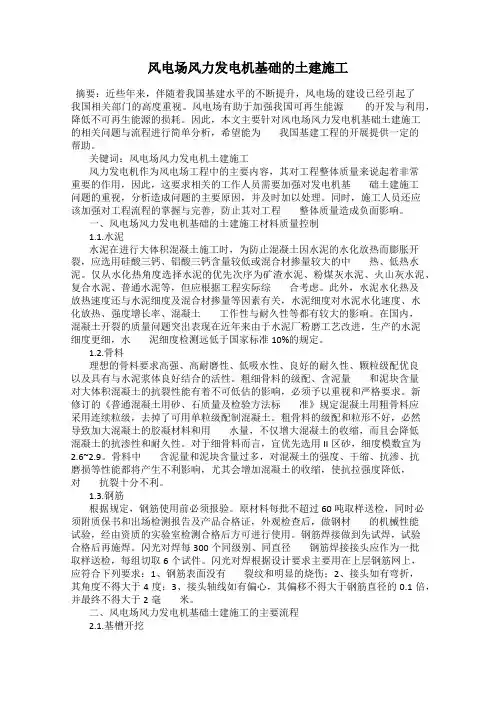

风电场风力发电机基础的土建施工

摘要：近些年来，伴随着我国基建水平的不断提升，风电场的建设已经引起了我国相关部门的高度重视。风电场有助于加强我国可再生能源 的开发与利用，降低不可再生能源的损耗。因此，本文主要针对风电场风力发电机基础土建施工的相关问题与流程进行简单分析，希望能为 我国基建工程的开展提供一定的帮助。

关键词：风电场风力发电机土建施工

风力发电机作为风电场工程中的主要内容，其对工程整体质量来说起着非常重要的作用，因此，这要求相关的工作人员需要加强对发电机基 础土建施工问题的重视，分析造成问题的主要原因，并及时加以处理。同时，施工人员还应该加强对工程流程的掌握与完善，防止其对工程 整体质量造成负面影响。

一、风电场风力发电机基础的土建施工材料质量控制

1.1.水泥

水泥在进行大体积混凝土施工时，为防止混凝土因水泥的水化放热而膨胀开裂，应选用硅酸三钙、铝酸三钙含量较低或混合材掺量较大的中 热、低热水泥。仅从水化热角度选择水泥的优先次序为矿渣水泥、粉煤灰水泥、火山灰水泥、复合水泥、普通水泥等，但应根据工程实际综 合考虑。此外，水泥水化热及放热速度还与水泥细度及混合材掺量等因素有关，水泥细度对水泥水化速度、水化放热、强度增长率、混凝土 工作性与耐久性等都有较大的影响。在国内，混凝土开裂的质量问题突出表现在近年来由于水泥厂粉磨工艺改进，生产的水泥细度更细，水 泥细度检测远低于国家标准10%的规定。

1.2.骨料

理想的骨料要求高强、高耐磨性、低吸水性、良好的耐久性、颗粒级配优良以及具有与水泥浆体良好结合的活性。粗细骨料的级配、含泥量 和泥块含量对大体积混凝土的抗裂性能有着不可低估的影响，必须予以重视和严格要求。新修订的《普通混凝土用砂、石质量及检验方法标 准》规定混凝土用粗骨料应采用连续粒级，去掉了可用单粒级配制混凝土。粗骨料的级配和粒形不好，必然导致加大混凝土的胶凝材料和用 水量，不仅增大混凝土的收缩，而且会降低混凝土的抗渗性和耐久性。对于细骨料而言，宜优先选用II区砂，细度模数宜为2.6~2.9。骨料中 含泥量和泥块含量过多，对混凝土的强度、干缩、抗渗、抗磨损等性能都将产生不利影响，尤其会增加混凝土的收缩，使抗拉强度降低，对 抗裂十分不利。
