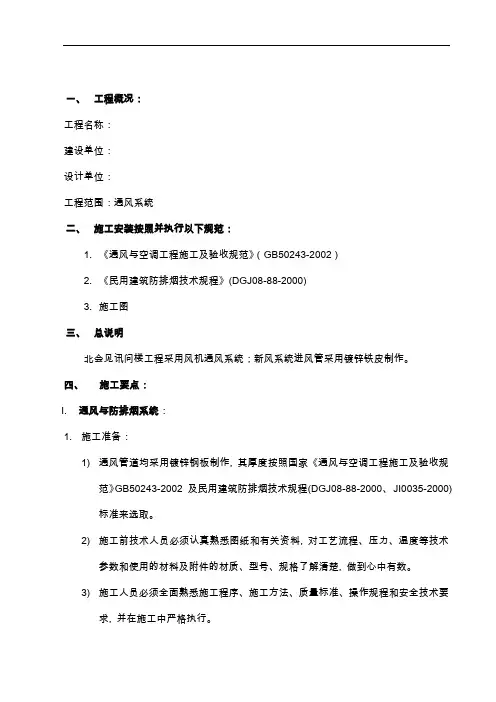

通风与空调工程施工组织设计

一、 工程概况：

工程名称：

建设单位：

设计单位：

工程范围：通风系统

二、 施工安装按照并执行以下规范：

1. 《通风与空调工程施工及验收规范》（GB50243-2002）

2. 《民用建筑防排烟技术规程》(DGJ08-88-2000)

3. 施工图

三、 总说明

北会见讯问楼工程采用风机通风系统；新风系统进风管采用镀锌铁皮制作。

四、 施工要点：

I. 通风与防排烟系统：

1. 施工准备：

1) 通风管道均采用镀锌钢板制作, 其厚度按照国家《通风与空调工程施工及验收规范》GB50243-2002 及民用建筑防排烟技术规程(DGJ08-88-2000、 JI0035-2000)标准来选取。

2) 施工前技术人员必须认真熟悉图纸和有关资料, 对工艺流程、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚, 做到心中有数。

3) 施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术要求, 并在施工中严格执行。

4) 制作风管所使用的主材 , 镀锌钢材等应符合国家现行产品标准及生产厂家的企业标准,并应有出厂合格证等有关质料证明。

2. 风管制作安装：

1) 风管的制作按 GB50243 的规定执行。风管部件加工后应平整, 尺寸准确, 纵向接缝错开, 咬口紧密, 宽度均匀。

2) 矩形风管边长大于等于 630mm 和保温风管边长大于或等于800mm, 其管段长度为 1.2m时, 应采取加固措施, 风管制作完成后所有孔洞和缝隙必须采取密封措施。

3) 机房送回风总管、风管穿越防火分区、伸缩缝及每层支风管与垂直总风 管连接处均要设置 70℃防火阀。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm, 支风管防火阀与垂直管道井的管道连接处采用1.2mm的镀锌板材制作的管道。 风管法兰阀的垫料不得凸入风管内部。

4) 风管与设备间的连接及风管穿过防火分区时 , 须设防火软管满足系统的承压要求。

通风与空调工程施工组织设计

通风与空调工程施工组织设计是指在通风与空调工程实施过程中，针对项目的特点和要求，制定合理的施工方案和组织设计，确保施工过程高效、安全、质量可控。下面是一个通风与空调工程施工组织设计的示例，总字数超过1200字。

一、项目背景及概况

二、施工目标和任务

1.安装完成中央空调系统、通风系统和排风系统，确保工程质量合格；

2.在保证施工安全的前提下，控制施工进度，尽快完成工程；

3.合理组织施工班组，确保施工质量和效率；

4.与其他工程协调配合，确保施工进度不受影响。

三、施工方案

1.组织结构

根据工程规模和施工任务，设立通风与空调工程项目部，由项目经理、技术员、安全员和班组长组成。项目经理负责全面组织、协调和管理工程施工，技术员负责工程技术指导和质量控制，安全员负责施工现场安全管理，班组长负责指导班组施工。

2.施工流程

（1）工程前期准备：包括施工图纸审查、材料采购等。 （2）施工准备：根据施工图纸，确定施工仓库、工地办公场所、材料堆放区等场地，并组织对施工班组进行培训。

（3）基础工程施工：包括布置施工现场，进行土方开挖、基础浇筑等工作。

（4）中央空调系统安装：包括管道敷设、设备安装、系统调试等工作。

（5）通风系统安装：包括风管敷设、机组安装、风机安装等工作。

（6）排风系统安装：包括排风管道敷设、排风机安装等工作。

（7）施工收尾和验收：包括收尾工作的整理和清理，施工过程中的质量和安全检查，最后进行工程验收。

四、资源配置

1.人力资源：根据施工进度和施工量，合理配置工人，确保施工班组数量和人员素质满足工程需求。

2.物料资源：根据施工图纸和物料清单，进行材料采购和储备，确保施工材料供应充足。

3.设备资源：根据施工进度和施工要求，选择合适的施工设备，如吊机、挖掘机等，确保施工顺利进行。

五、安全管理

施工过程中，要严格遵守安全操作规程和相关法规，加强职工安全教育和培训，提高施工人员的安全意识。同时，设置安全警示标志和安全防护设施，确保施工现场的安全。 六、质量控制

通风与空调工程施工组织设计

0 / 43

******通风与空调工程

施

工

组

织

设

计

编制单位：

编 制 人：

审 核 人：

编制日期：

通风与空调工程施工组织设计

1 / 43 目 录

一、工程概况-------------------------------------------2

（一）工程地址与建筑规模------------------------------2

（二）空调安装工程概况--------------------------------2

（三）工程特点与工期----------------------------------3

二、施工指导思想与施工组织-----------------------------3

（一）施工指导思想-------------------------------------3

（二）施工组织-----------------------------------------4

三、主要施工方法---------------------------------------5

（一）施工与验收依据-----------------------------------5

（二）管道安装-----------------------------------------6

（三）风管与部件安装----------------------------------19

（四）设备安装----------------------------------------23

（五）设备电气安装------------------------------------29

四、施工进度控制计划与劳动力计划----------------------32

五、主要资源供应计划----------------------------------33

1 编制依据及所参照规范、图集

1.1工程通风空调专业设计图纸。

1.2《通风与空调工程施工质量验收规范》（GB50243-2002）

1.3《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）

1.4《工业金属管道工程施工及验收规范》（GB50235-97）

1.5《采暖与空气调节工程设计规范》（GB50019-2003）

1.6《实用供热空调设计手册》

1.7《建筑设备施工安装通用图集》（通风与空调工程）（91SB6-1，2005）

1.8《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）

1.9《防空地下室通风设计》（2007年合订本）

2 通风空调工程概况 本工程为*****工程，总建筑面积为***平方米，主体高度***米，其地下*层，地上**层。本专业主要包括制冷设备系统、空调水系统、空调风系统、送排风系统及防排烟系统。

2.1制冷（制热）设备

2.1.1空调计算总冷负荷为136000kw,其中88000kw采用机房专用空调系统，48000kw冷负荷采用6台水源热泵机组，制冷机房设于地下一层。

2.1.2换热站位于地下一层，由供热公司统一设计安装。

2.1.3工艺设备机房采用冷却水水冷式机房专用空调，办公等其他部分夏季采用电制冷水源热泵机组，冬季采用水源热泵机组，水源侧为工艺机房闭式冷却塔，辅助市政管网。

2.2空调水系统

2.2.1空调水系统外区采用两管制，冷水供回水温度7/12℃，冷却水温度为32/27℃，冷热水经分、集水器分别供至各空调系统。

2.2.2空调水管沿管廊敷设，经各空调水管井送至各层空调机组、新风机组及风机盘管。

2.2.3空调冷热水系统采用膨胀水箱定压补水，设于制冷机房内。

2.3空调风系统

2.3.1首层至五层外区办公及会议、设备房等采用风机盘管加新风系统，内区开敞办公、附属生产用房、门厅及展示区等采用全空气空调。其中一、二层的空调机房设于地下一层，三～五层的空调机房设置与本层。
