LED路灯安装方案的优化设计

  • 格式：doc
  • 大小：18.00 KB
  • 文档页数：3

K1+478～K1+5888段左侧片石混凝土挡土墙第1部分1页脚内容LED路灯安装方案的优化设计路灯

1 问题提出

随着国家经济的快速发展,能源,问题日益突出."节约能源,减少照明费用,提高照明质量"的理念为人们所接受.目前,路灯安装都是以以往的安装经验为依据,在实际工作中缺乏一个确实可靠的方案来合理地指导路灯安装工程,这就造成了能源的浪费和相关费用的增加.

调查数据显示,不少路段因为安装路灯的盏数过多,造成资料的严重浪费.而一些路段的路灯是间隔亮灯的,这就造成了安装的路灯不能充分地利用,造成了资源的浪费.

针对以上情况,本文将研究以下问题:在满足基本照明的情况下,尽可能地使安装路灯的盏数最少.

2 模型的准备

2.1 模型的假设

(1)不同路段所需的亮度要求不同,以交通的繁忙程度作为标准;

(2) 考虑照明的情况没有反射;

(3) 忽略灯具的效率和发光功率;

(4) 照明强度直接影响可见度,只有照明强度不低于某定值时,才能认为物体可

见;

(5) 在同一路段上,所安装的路灯是一样的;

(6) 路灯发光部分为点光源.

2.2 符号约定

为路灯的高度(路灯的发光点到地面的垂直距离)

为两路灯之间的距离

为研究路段的路面宽度

路面所要求照明强度的规定值

2.3 相关定义和定律

l, 光强度:光源在一定范围内发出可见光辐射强弱的物理量.以光源在某一方向上单位立体角所辐射的能量来量度,单位为:坎德拉.

2, 立体角:一个锥面所围成的空间部分,它以锥顶为心的单位球面被锥面所截的面积来度量.

3, 通量:人眼所能感觉到的光辐射的功率.单位时间光辐射的能量和相对视见率的乘积,单位:流明

4, 照度:单位面积上得到的光通量,单位:勒克司

5, 照度定律:点光源与预备照明平面的距离为时,平面上点的照度为:

其中为光源的发光强度,为光线与预备照明平面的法线的夹角,为

光源与点的距离.

6, 夜晚路面所需要的光的照度是根据路面的情况而决定的.例如交通繁忙,车流量大的路段,所要求的光照度比较大,而一般的小区或是校园路段所要求的光的照度就相对较小.

3 模型的建立

由假设可知,照明强度直接影响可见度,只有照明强度不低于某定值时,才能认为物体可见.

3.1 单路灯照明范围的数学模型 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分2页脚内容在点光源垂直照射被照面的情况下,被照面上的照度跟光源的发光强度成正比,跟表面法线与光线方向之间夹角的余弦成正比,与光源到被照面的距离平方成反比.假设路灯发光处为点光源,由照度定律得,被照面上任一点A的照度为:

其中为灯的功率,为灯发光点到路面上点A的距离,为路灯到点的水平距离.

要求被照面上物体可见,那么满足如下不等式:

则在被照面上,离路灯最远的水平距离为:

于是一盏路灯的照明范围是以为半径,以路灯与地面的接触点为圆心的圆,其面积为:

3.2 双路灯最优间距的数学模型

以两盏灯在地面上的连线为x轴,过其中一盏与地面的接触点作轴,另一盏路灯在轴的正方向上.则高为的两路灯的发光部分与地面上任一点的距离为:

两盏路灯照射的情况如下图:

则在两灯之间的区域内,任一点A的照度为:

那么,点光照度是连续的二元函数, 则最低光照度点即为此二元函数的极值点,可用如下二元函数极值求法确定的极值点:

①先求解方程组,得稳定点;代进原函数就可求得极值;

②先求出函数对的二阶导数,对的二阶导数,分别对的混合导数;

③用表达式判断函数存在极值情况.若,极值存在;若,极值不存在;

④判断,若,存在极小值;若,存在极大值.

利用软件,可求得函数存在极小值.其稳定点的坐标为:.在在点取得极小值,为:

点的照度在取值范围内照度最小,只要 就能满足要求.其中 和是定值, 越大越小,当时,最大.由推出=,那么便是关于的一元函数,表示为:.对进行一次求导,得

.

令,求解此方程可得的稳定点:.将此值代入中,得到的最大值,其最大值为:

3.3 多路灯同侧安装数学模型

在此模型中,以韶关学院南区的某段路为研究对象,在此命名为路段.建立路灯的数学模型后,将用此模型计算出路段上两盏路灯之间的最大安装距离和相对应的安装高度.

3.3.1 模型的建立

多路灯同侧的照明情况如下图:

假设路面上任一点的照度只与其相邻的左右各两盏路灯的照射有关,对于更远路灯的影响忽略不计.同样地建立直角坐标系,如上图.并把路灯分别标记为那么对路面上任一点,四盏灯到点的距离分别为:

那么,点光照度为:

点光照度也是连续的二元函数,同样地,可以求出的稳定点.那么

点的光照度最小,只要

. K1+478～K1+5888段左侧片石混凝土挡土墙第1部分3页脚内容越小,越大,则要满足:

(1)

3.3.2 模型求解

在路段测得的相关数据如下表:

为路段的长度

此路段上安装的是高压钠灯,在网上查得相关资料知道,一般的高压钠灯的光通量为48000流明.以晴朗夏天室外背荫处的光照强度1.45985-14.59854为标准,要求在路段上能正常活动,取此路段最规定的照明强度为.根据光通量与发光强度之间的关系:

(其中是点光原的立体角)

故路段路灯发光强度为:(坎德拉)

将上面所有数据相应地代入式中,得

取定一组值,;求得对应的一组值如下:,用软件求出关于的二次多项式:

-0.10189+1.94460 +11.96353

其函数图像如下图所示:

对求导,得到函数的稳定点.即当h取此值时,获得最大值,为.路段的总长度为200米,则在路段应安装路灯的总盏数为:

(盏)

因为,小于一盏路灯的照射半径10.62,所以只安装9盏路灯就可以满足照明要求.

4 模型的评价

优点:分别对单路灯,双路灯,多路灯的情况进行了比较科学详细的分析,建立了三个相应的数学模型,模型简单易懂,计算简便,可行性强;并且可以方便地将模型推广应用到不同路段路灯的安装或相关领域的应用,具有较强的实用性.

缺点:道路上的均匀照明非常重要,实际当中因为路段的弯曲,斜坡,车流量,当地的气候等因素也会对路灯的安装造成很大的影响,这些情况要远比文中所讨论的情形复杂得多,本文在此方面并未进行深入的研究.

每天多一点点的努力，不为别的，只为了日后能够多一些选择，选择云卷云舒的小日子，选择自己喜欢的人。

合集下载

施工方案路灯(3篇)

施工方案路灯(3篇)

第1篇

一、项目背景

随着城市化进程的加快，路灯作为城市基础设施的重要组成部分，对于提升城市形象、保障交通安全、美化环境等方面具有重要作用。本工程旨在对某区域进行路灯安装，以提升该区域的城市品质和居民生活质量。

二、工程概况

1. 工程名称：某区域路灯安装工程

2. 工程地点：某区域

3. 工程规模：本次安装路灯共计100盏，其中高压钠灯80盏，LED路灯20盏。

4. 工程期限：60天

5. 工程质量要求：按照国家相关标准执行，确保工程质量达到优良等级。

三、施工准备

1. 组织准备

（1）成立项目组，明确项目经理、技术负责人、施工负责人等人员职责。

（2）组织施工队伍，对施工人员进行技术培训和安全教育。

2. 材料准备

（1）路灯：高压钠灯80盏，LED路灯20盏。

（2）灯具配件：灯具支架、灯头、接线盒、绝缘子、电线等。

（3）施工工具：扳手、螺丝刀、电钻、切割机等。

3. 施工设备准备

（1）施工车辆：吊车、运输车辆等。

（2）照明设备：灯具照明设备、安全警示灯等。

四、施工方案

1. 施工顺序 （1）现场勘查：对施工区域进行实地勘查，了解地形、地貌、周边环境等情况。

（2）设计图纸审核：对设计图纸进行审核，确保设计方案的合理性和可行性。

（3）材料采购：根据工程需求，采购所需材料。

（4）施工准备：组织施工队伍、施工设备，进行施工前的准备工作。

（5）施工：按照施工顺序，依次进行路灯安装、线路敷设、灯具调试等工作。

（6）验收：完成施工后，进行验收工作，确保工程质量。

2. 施工方法

（1）路灯安装

1）按照设计图纸要求，确定路灯安装位置。

2）使用吊车将路灯吊装至安装位置。

3）使用电钻在路灯支架上钻孔，将支架固定在预埋的混凝土基础上。

4）将灯具安装到支架上，连接线路。

5）检查线路连接是否牢固，确保安全。

（2）线路敷设

1）按照设计图纸要求，确定线路敷设路径。

2）使用切割机将电缆切断，连接电缆。

LED路灯电源及智能调光设计方案

LED路灯电源及智能调光设计方案

..

w LED路灯电源及智能调光设计方案

本文设计的LED 路灯驱动电路采用市电供电且不用电源变压器，驱动电路体积大为减少。驱动电路实现恒流驱动的同时带有PFC 功能，符合当前绿色环保的要求； 智能调光电路采用PWM 调光方式，LED 发出较纯的白光，不产生色偏。驱动电路是由HV9931 控制的Buck - Boost - Buck 电路，直接由市电供电实现恒流驱动且带有PFC 功能； 调光方式采用PWM 调光，用TLS2561 作为光强度传感器，由PIC16C62 控制产生PWM 调光信号控制HV9931 实现智能调光。

实验结果表明该电路转换效率高，功率因数高，输入电流的THD 小，白光LED 路灯光色纯正而且节能，很有市场前景而且有进一步研究的价值。

1 引言

LED 被认为是绿色的第四代光源，是一种固体冷光源，具有高效、寿命长、安全环保、体积小、响应速度快等诸多优点， 目前已经在城市景观装、交通信号与商业广告上广泛应用。近年来随着制造工艺的不断发展， 大功率高亮度LED

性能不断提升，价格不断下降， 目前达到同样的明明效果，LED 的耗电量大约是白炽灯的1 /10，荧光灯的1 /2[2].这些都使得其开始应用于一般照明中， 而且很有发展前景，大有取代白炽灯和荧光灯这些传统光源的趋势，世博会上LED

灯的应用可以说代表着这个方向。LED 调光可以节能，高亮度白光LED 的驱动和调光是近年来研究的热点，本文在这方面进行了些研究， 并设计了一款带有功率因数校正的LED 路灯驱动和智能调光系统。

..

路灯安装维护方案

路灯安装维护方案

路灯安装维护方案

1. 背景

路灯是城市道路中重要的基础设施，为人们夜间出行提供了必要的照明。良好的路灯安装维护方案能够确保道路的安全和交通的顺畅运行。本文档将介绍一个路灯安装维护方案，包括路灯的选择、安装、定期维护和故障处理等内容。

2. 路灯选择

选择合适的路灯是确保道路照明效果的关键。在选择路灯时，应考虑以下因素：

• 亮度：路灯的亮度应适应道路的宽窄和交通流量，以确保人们在夜间能够清晰地看到道路情况。

• 能效：选择能效高的LED路灯，以降低能耗和维护成本。

• 寿命：选择寿命长的路灯，减少更换频率和成本。

• 色温：选择合适的色温，以提供舒适的视觉效果。

3. 路灯安装

路灯安装应遵循以下步骤：

1. 确定安装位置：根据道路布局和照明需求，选择合适的位置安装路灯。应确保路灯能够覆盖到道路的全部范围。

2. 安装基础设施：在确定的位置上，建设好路灯的基础设施，如灯杆或挂杆等。确保基础设施牢固可靠。

3. 连接电源：将路灯与电源连接，确保路灯正常供电。

4. 安装灯具：将路灯灯具安装到已经建设好的基础设施上。安装时要注意灯具的稳固和角度的调整，以确保道路照明效果最佳。

4. 定期维护

定期维护是确保路灯正常运行和延长寿命的重要措施。以下是一些常见的定期维护工作：

• 清洁：定期清洁路灯灯具和灯罩，以确保光线的透明度和亮度。

• 检查连接：检查路灯与电源的连接是否松动或损坏，及时修复，以确保供电正常。

• 更换灯泡：定期更换灯泡，以确保路灯的亮度和寿命。 • 修复损坏：检查并修复灯具、灯杆等损坏部分，以确保路灯的稳定和安全。

定期维护可以由专业的维护团队进行，也可以委托给专业的维护公司进行。

5. 故障处理

在日常使用中，路灯可能会出现各种故障。对于常见的故障，可以采取以下处理方法：

• 路灯不亮：检查电源是否正常供电，检查灯泡是否烧坏，及时更换烧坏的灯泡。

• 路灯闪烁：检查电源是否稳定，检查灯具连接是否松动，及时修复。

LED路灯设计方案.doc1

LED路灯设计方案.doc1

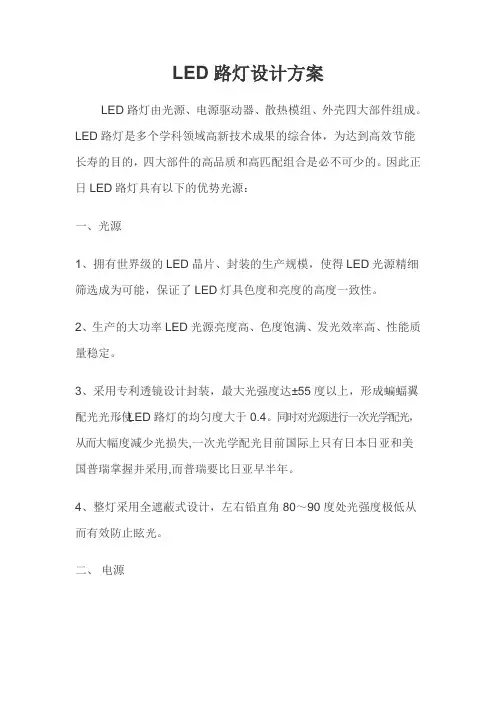

LED路灯设计方案
