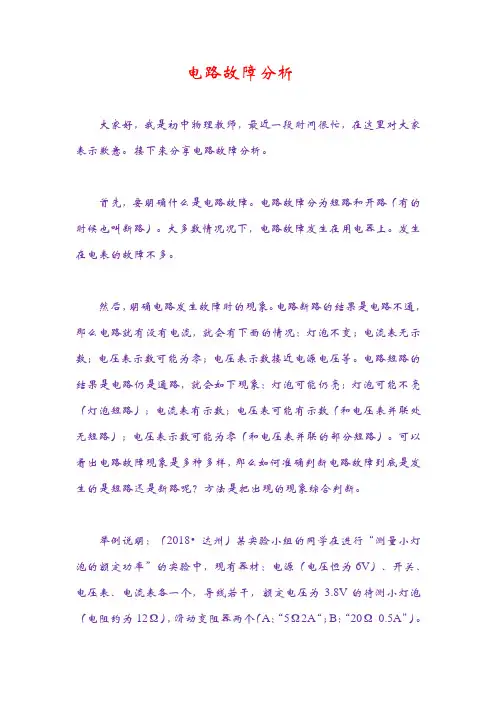

电路故障分析
大家好，我是初中物理教师，最近一段时间很忙，在这里对大家表示歉意。接下来分享电路故障分析。
首先，要明确什么是电路故障。电路故障分为短路和开路（有的时候也叫断路）。大多数情况况下，电路故障发生在用电器上。发生在电表的故障不多。
然后，明确电路发生故障时的现象。电路断路的结果是电路不通，那么电路就有没有电流，就会有下面的情况：灯泡不变；电流表无示数；电压表示数可能为零；电压表示数接近电源电压等。电路短路的结果是电路仍是通路，就会如下现象：灯泡可能仍亮；灯泡可能不亮（灯泡短路）；电流表有示数；电压表可能有示数（和电压表并联处无短路）；电压表示数可能为零（和电压表并联的部分短路）。可以看出电路故障现象是多种多样，那么如何准确判断电路故障到底是发生的是短路还是断路呢？方法是把出现的现象综合判断。
举例说明：（2018•达州）某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω 0.5A”）。
（1）该实验的实验原理是_______；实验中，应选用的滑动变阻器是______（选填“A”或“B”）。
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是__________。
我们把（3）分析一下：这道题出现了两个现象：1、无论怎样移动滑动变阻器的滑片，小灯泡始终不发光；2、电压表的示数接近电源电压。这两个现象要综合起来看，不能单看一个。灯泡不发光，可能的是灯泡短路，也可能灯泡开路，再结合电压表的示数接近电源电压这一现象，就可以把灯泡短路这种情况排除掉，故电路故障是灯泡开路。
电路判断和故障分析练习
1.如图所示是电脑键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，在如图所示得四个电路图中，符合上述要求的是（ ）
A． B． C． D．
2.图2所示的四个电路图中，各开关都闭合后，仅有一只灯泡发光的是 ( )
3.下面的电路中，L1、L2并联，且开关S断开后L1能发光的是 （ ）
4.如图所示，开关S闭合时，电灯L1和L2都可以发光的电路是(
)
A B C D
5.某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（ ） A．B． C． D．
6.随着人民生活水平的提高，厨房抽油烟机已经受到普通百姓的青睐，抽油烟机装有照明灯和排气扇．使用中,有时需要它们单独工作,有时需要它们同时工作．如图2所示的四个电路中,符合上述要求的是 （ ）
7.在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（ ）
A． B． C． D．
8.如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个 ____接在干路上．房间里有电灯、电视等用电器，它们是 ____联的．
9.火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。能实现上述设计的电路图是图7中的
10.小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示．小明断开或闭合S1、S2时，记录现象如表．由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的（ ）
电路故障基本判断方法
1、 利用电流表、电压表判断电路故障
(1)利用电压表
（1）当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路
（2)当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有断路的地方．
(2)利用电压电流表
a.电流表示数正常而电压表无示数
“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。
故障原因可能是：①电压表损坏; ②电压表接触不良; ③与电压表并联的用电器短路。
b.电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路; ②和电压表并联的用电器断路
(3)电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
★利用电导线判断电路故障★(主要判断断路故障)
电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流(或电路中灯泡发光了)，说明此两点间有断路。
2、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．
3、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．
4.故障类型
①短路：电路被短路部分有电流通过(电流表有示数)
被短路两点之间没有电压(电压表无示数)
②断路：电路断路部分没有电流通过(电流表无示数)
断路两点之间有电压，断路同侧导线两点无电压
1 / 17
电路故障分析
一、单选题（共30题；共60分）
1.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是
A. 灯L短路 B. 灯L断路 C. 变阻器R短路 D. 变阻器R断路
2.如图所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是 ( )
A. 电压表V1示数为零，灯L1断路 B. 电压表V1示数为零，灯L1短路
C. 电流表A示数为零，灯L2断路 D. 电流表A示数为零，灯L2短路
3. 如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）
A. 灯L1短路 B. 灯L2断路 C. 电流表烧坏 D. 灯L1断路
4.如图所示，小应错把电流表当作电压表使用，此时若闭合开关，一定会发生( )
A. 电流表损坏 B. 电源短路 C. L1不亮 D. L2的灯丝烧断
