强电工程施工标准

强电工程施工标准

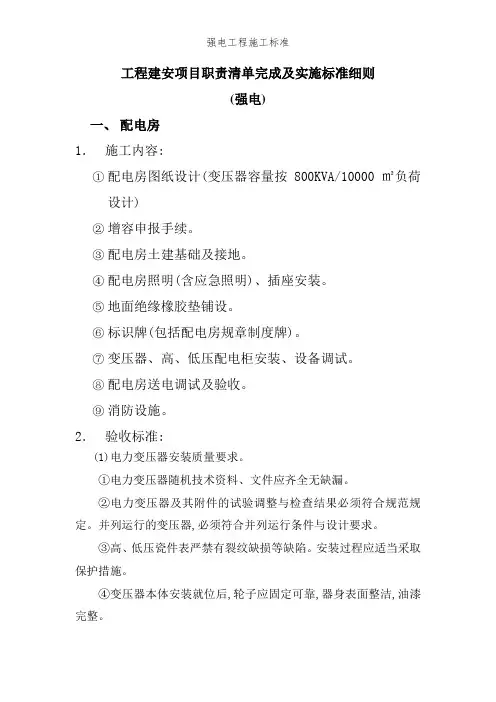

工程建安项目职责清单完成及实施标准细则

(强电)

一、 配电房

1． 施工内容:

① 配电房图纸设计(变压器容量按800KVA/10000㎡负荷设计)

② 增容申报手续。

③ 配电房土建基础及接地。

④ 配电房照明(含应急照明)、插座安装。

⑤ 地面绝缘橡胶垫铺设。

⑥ 标识牌(包括配电房规章制度牌)。

⑦ 变压器、高、低压配电柜安装、设备调试。

⑧ 配电房送电调试及验收。

⑨ 消防设施。

2． 验收标准:

(1)电力变压器安装质量要求。

①电力变压器随机技术资料、文件应齐全无缺漏。

②电力变压器及其附件的试验调整与检查结果必须符合规范规定。并列运行的变压器,必须符合并列运行条件与设计要求。

③高、低压瓷件表严禁有裂纹缺损等缺陷。安装过程应适当采取保护措施。

④变压器本体安装就位后,轮子应固定可靠,器身表面整洁,油漆完整。 强电工程施工标准

⑤变压器与线路的连接,其连接螺栓必须紧固可靠,锁紧装置齐全。瓷套管不应受应力作用。

⑥零线沿器身下引接至接地装置的线段应固定牢靠。

⑦引向变压器的母线及其支架、电缆保护管、接零线等应便于拆卸。保护管颜色应一致,支架防腐完整。

(2)成套配电柜(盘)安装质量要求。

①柜(盘)的试验调整结果必须符合规范要求。

②瓷件表面不得有裂纹缺损等缺陷,绝缘部件完整。

③柜(盘)内设备的导电接触面与外部母线、导线的连接必须紧密牢固柜(盘)基础型钢制作安装应符合设计要求,每米偏差不超过１MM,全长平直度不超过５MM。

④柜(盘)与基础型钢间应固定紧密牢固,接地可靠,且不少于两处,面标志牌齐全正确,盘面整洁,油漆完整。小车、抽屉推拉灵活,无卡阻不便情况。接地触头调整紧密正确,投入时其应比主触头先接触(退出时相反)。动静触头中心线调整一致,接触紧密二次回路切换接头或机械、电气联销装置的动作可靠、正确。

强电弱电工程布线施工规范与工艺

一、 强电弱电工程概述

强电弱电工程是指在建筑物内进行的电气布线工程，其中包括强电系统和弱电系统的布线工程。强电系统主要包括供电系统、照明系统、动力系统等，而弱电系统则包括通信系统、安防系统、智能化系统等。在建筑物内，强电弱电系统的布线工程是非常重要的，它直接关系到建筑物内部的电气设备的使用和安全。

二、 强电弱电工程布线施工规范

1. 施工前的准备工作

在进行强电弱电工程布线施工前，必须对施工现场进行认真的勘察和测量，了解建筑物的结构和布局，确定各种管线的走向和位置。同时，还需要对施工所需的材料和设备进行清点和准备，确保施工过程中不会因为材料和设备的不足而影响工程进度。

2. 施工过程中的安全措施

在进行强电弱电工程布线施工时，必须严格遵守相关的安全操作规程，确保施工人员的安全。施工现场必须设置明显的安全警示标志，施工人员必须佩戴好相关的安全防护用具，确保施工过程中不会发生安全事故。

3. 施工质量的保证

在进行强电弱电工程布线施工时，必须严格按照相关的施工规范和标准进行操作，确保施工质量。在进行电气布线时，必须保证导线的选材和敷设符合要求，接线必须牢固可靠，不得出现短路和接触不良的情况。在进行管线敷设时，必须保证管线的走向和位置符合设计要求，不得出现挤压、变形等情况。

4. 施工后的验收工作

在强电弱电工程布线施工完成后，必须进行严格的验收工作，确保施工质量符合要求。对于电气设备和线路必须进行全面的检查和试验，确保设备和线路的正常运行。对于管线的敷设和连接也必须进行检查，确保管线的完整和通畅。

三、 强电弱电工程布线施工工艺

1. 强电系统的布线工艺

在进行强电系统的布线工程时，必须严格按照相关的工艺要求进行操作。首先，必须根据建筑物的布局和功能确定强电系统的布线走向和位置，然后进行导线的选材和敷设。在进行导线敷设时，必须保证导线的绝缘层完好，不得出现破损和老化的情况。在进行导线的连接时，必须保证连接牢固可靠，不得出现松动和接触不良的情况。在进行电气设备的安装和连接时，必须按照设备的使用说明进行操作，确保设备的正常运行。

.

.

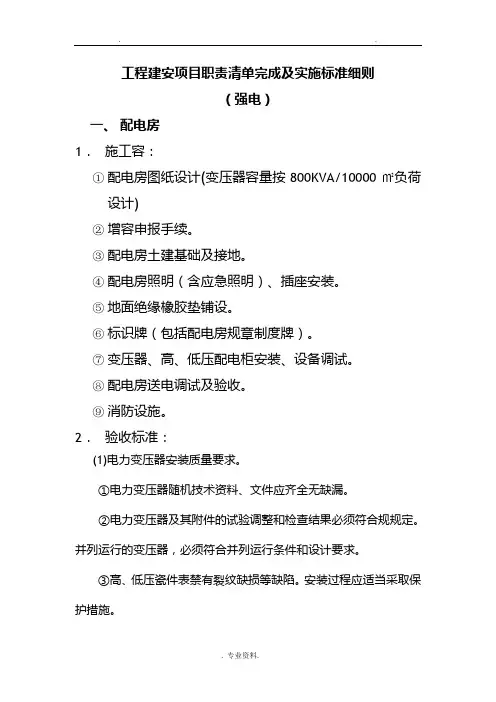

. 专业资料. 工程建安项目职责清单完成及实施标准细则

（强电）

一、 配电房

1． 施工容：

① 配电房图纸设计(变压器容量按800KVA/10000㎡负荷设计)

② 增容申报手续。

③ 配电房土建基础及接地。

④ 配电房照明（含应急照明）、插座安装。

⑤ 地面绝缘橡胶垫铺设。

⑥ 标识牌（包括配电房规章制度牌）。

⑦ 变压器、高、低压配电柜安装、设备调试。

⑧ 配电房送电调试及验收。

⑨ 消防设施。

2． 验收标准：

(1)电力变压器安装质量要求。

①电力变压器随机技术资料、文件应齐全无缺漏。

②电力变压器及其附件的试验调整和检查结果必须符合规规定。并列运行的变压器，必须符合并列运行条件和设计要求。

③高、低压瓷件表禁有裂纹缺损等缺陷。安装过程应适当采取保护措施。 .

.

. 专业资料. ④变压器本体安装就位后，轮子应固定可靠，器身表面整洁，油漆完整。

⑤变压器与线路的连接，其连接螺栓必须紧固可靠，锁紧装置齐全。瓷套管不应受应力作用。

⑥零线沿器身下引接至接地装置的线段应固定牢靠。

⑦引向变压器的母线及其支架、电缆保护管、接零线等应便于拆卸。保护管颜色应一致，支架防腐完整。

(2)成套配电柜（盘）安装质量要求。

①柜（盘）的试验调整结果必须符合规要求。

②瓷件表面不得有裂纹缺损等缺陷，绝缘部件完整。

③柜（盘）设备的导电接触面与外部母线、导线的连接必须紧密牢固柜（盘）基础型钢制作安装应符合设计要求，每米偏差不超过１MM，全长平直度不超过５MM。

强电施工规范

强电施工规范是指在建筑物或其他工程项目中进行强电设备安装、布线及连接工作时应遵循的标准和要求。以下是强电施工规范的主要内容：

1. 施工前的准备工作

施工前应对工程图纸进行详细的分析和研究，明确设备的类型、数量、功率需求等，并制定合理的工程进度安排。同时，施工前还需进行现场勘察和测量，了解场地的特点和现有设备的状态，以便合理安排布线和连接。

2. 设备安装

强电设备的安装应由具备相关资质和经验的工程技术人员进行。在进行设备安装前，应对设备进行检查，确保其符合国家强电设备的安全标准，并且符合工程设计要求。在安装过程中，应按照设备的安装说明和操作手册进行操作，确保设备的安全性和可靠性。

3. 布线和连接

布线是指将电缆或电线按照一定的规则进行敷设，连接是指将电缆或电线与设备或配电箱等相连接。布线和连接应按照国家相关标准和规范进行操作，以确保电力系统的安全和可靠运行。布线应尽量避免与弱电线路交叉或平行敷设，并确保线路的可靠性和美观度。连接时应使用合适的接线端子和连接器，并进行正确的接线，避免接触不良或短路等问题。

4. 线路保护 强电线路的保护是指通过采取合理的保护措施来防止因外界因素或线路本身原因引起的故障和事故。保护措施包括过载保护、短路保护、漏电保护等。过载保护通常采用熔断器或空气开关等装置，短路保护通常采用漏电开关或短路保护器等装置。保护装置应按照设备的额定电流和负载要求进行选择和设置，并定期进行检查和测试。

5. 安全措施

在强电施工过程中，应保持施工现场的整洁和安全。施工人员应佩戴符合安全标准的个人防护装备，如安全帽、工作服、防护鞋等，并按照施工现场安全管理规定进行操作。在进行电路连接时应先切断电源，确保施工操作的安全性。在施工结束后应对施工现场进行清理，清除危险物品和垃圾，确保施工现场的安全。

总之，强电施工规范的制定和遵守对于确保电力系统的安全和可靠运行至关重要。施工人员应具备相关技术和经验，并按照标准和规范进行操作，以确保施工质量和工程安全。同时，施工过程中应注意个人安全和施工现场的整洁，确保施工过程的安全性。
