实验报告
2016 至
2017
学年第
1
学期
课程名称： 地理信息系统
院（系）: 地理与城乡规划学院
专 业： 地理科学
班 级： 地理141
学 号： 20140203050126
学生姓名： 王兴永
2016年 12 月 12日
.
. 兰州城市学院实验报告
院 系：地理与城乡规划学院
姓名 王兴永 学号 20140203050126 专业、班级 地理141
课程名称 地理信息系统 实验室名称 地理信息系统
实验室
实验名称 实验一 ArcGIS软件认识
日期、时间 2016年11月7日 .
.
一、实验目的和要求
ArcGIS软件的认识及简单的运用；
二、实验内容
对甘肃地图栅格数据进行转换，并对图层进行要素创建；
三、实验数据及环境
甘肃省行政区纸质扫描图、ArcMap软件
四、操作方法与实验步骤
1、新建数据 打开ArcCatalog，新建“个人地理数据库.mdb”，在该数据库下新建“要素类”，包括点要素县和市、线要素道路以及多边形要素行政区。
2、添加甘肃省行政区纸质扫描图，打开“编辑器”，点击“创建要素”对话框，对行政区进行要素创建，点击编辑器工具条中的“裁剪面工具”按钮，围绕甘肃省省界线进行裁剪，双击完成裁剪操作，如图1.
3、打开行政区的属性对话框，在“显示”选项卡中将透明度调整为50%，按上一步的操作，将甘肃省的市级甚至县级行政区裁剪出来，双击完成操作。
4、打开图层县的属性表，新建字段“县”；对图层县进行创建要素，参照纸质扫描图层，每编辑一个点就在属性表的新字段中做出标记，直至编辑完所有的县。
5、仿照上一步，对市进行相同的编辑操作。
6、对图层县、图层市的样式以及系统符号进行适当的调整；打开图层行政区的属性对话框，在“符号系统”中选择“唯一值”，选择任意字段，调整色带，添加所有值，应用关闭。
万方科技学院－建测系
《GIS软件开发》
实验报告
专 业： 地理信息系统
班 级： 1班
学 号：
姓 名： 云中燕
- 1 -
实验1使用 ArcMap浏览地理数据
实验目的与要求：
1. 了解地理数据是如何进行组织及基于“图层”进行显示的。
2. 认识ArcMap 图形用户界面。
3. 通过浏览与地理要素关联的数据表，你可以了解地理数据是如何与其属性信息进行连接的。
4. 掌握GIS两中基本查询操作，加深对其实现原理的理解。
5. 初步了解设置图层显示方式－图例的使用。
实验环境：
一个安装了arcgis desktop 10.0软件的计算机
实验类型：
探究性学习实验
实验内容与方案：
启动 ArcMap
检查要素图层
显示其它图层
查询地理要素
检查其它属性信息
设置并显示地图提示信息
根据要素属性设置图层渲染样式
使用空间关系选择地理要素
退出 ArcMap
- 2 - 关键的实现：
1. 启动ArcMap
执行菜单命令：开始>>所有程序>> ArcGIS>> ArcMap
在ArcMap-启动对话框中选在空白地图，然后点击确定
然后我们就可以看到ArcMap的操作界面：
- 3 -
2. 检查要素图层
执行菜单命令 File>>Open.
浏览到包含有你下载的练习数据的文件夹,然后点击 Redlands.mxd.点击打开
打开地图文档 Redlands 后, 你会看到加州Redlands市的地图。地图显示以图层表示的几种地理要素。 一个图层表示某种专题信息。
- 4 -
在ArcMap窗口的左边区域称为图层控制面板（TOC），它显示的是图层列表。窗口的右边区域显示的是图层控制面板中各图层的图形内容。
3. 显示其它图层
通过选择和不选择图层前面的检查框可以实现该图层的显示与关闭
地理空间信息技术应用
实验报告（二）
姓名： ********
学号： ********
专业： ********
一、 实验目的
在本实验中，应用Arc Map中各种渲染方式，将地图属性信息直观的表现方式转化为专题地图。并将各种地图元素添加到地图版面中生成更美观的地图。
二、 实验过程
2.1 渲染图层
为了达成这一目标，首先我们需要打开实验一操作好的山东省洪灾救援图。通过使用渲染方式设计地图。
Figure 1山东省救灾图
经过一系列的操作，可以得到如下所有效果图。分别是：伪三维效果图>自然间断点分级法渲染结果图>相等间隔分类渲染图>分位数分类渲染图>几何间隔分类渲染图>标准差分类渲染图>“点密度”渲染图。
Figure 2伪三维效果图
Figure 3自然间断点分级法渲染结果图
Figure 4相等间隔分类渲染图
Figure 5分位数分类渲染图
Figure 6几何间隔分类渲染图
Figure 7标准差分类渲染图
Figure 8“点密度”渲染图 2.2 标注图层要素
经过标注我们可以得到：标注符号设置效果图>黄河、Impacted Cities、Disaster Relief Cities三个图层标注完成后的效果
Figure 9标注符号设置效果图
Figure 10Impacted Cities、Disaster Relief Cities三个图层标注完成后的效果图
2.3 创建地图版面
创建地图版面则需要将布局试图切换到数据视图来进行。创建地图经纬网。数据框属性设置完成效果展示。
Figure 11数据框属性设置完成效果图
2.4 添加各种元素到地图版面中
添加标题>添加比例尺>添加图例>添加指北针
Figure 12标题添加后效果图
Figure 13比例尺添加后效果图
Figure 14图例添加后效果图
Figure 15指北针添加后效果图
2.5地图版面设计实验完成成果

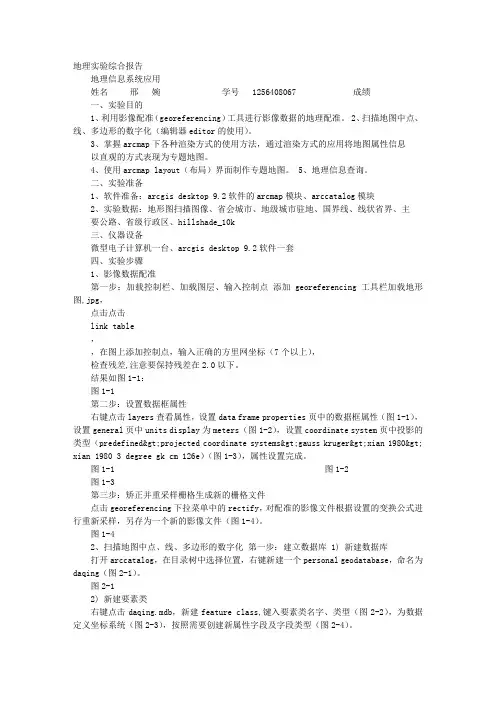

地理实验综合报告
地理信息系统应用
姓名 邢 婉 学号 1256408067 成绩
一、实验目的
1、利用影像配准（georeferencing）工具进行影像数据的地理配准。 2、扫描地图中点、线、多边形的数字化（编辑器editor的使用）。
3、掌握arcmap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息
以直观的方式表现为专题地图。
4、使用arcmap layout（布局）界面制作专题地图。 5、地理信息查询。
二、实验准备
1、软件准备：arcgis desktop 9.2软件的arcmap模块、arccatalog模块
