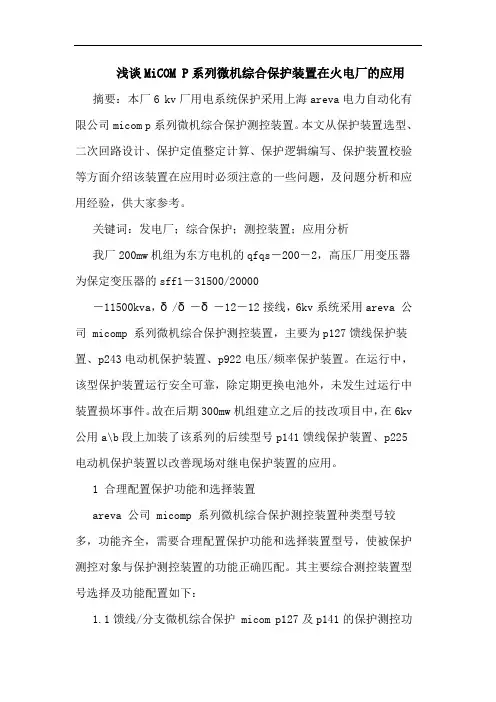

浅谈MiCOM P系列微机综合保护装置在火电厂的应用
摘要：本厂6 kv厂用电系统保护采用上海areva电力自动化有限公司micom p系列微机综合保护测控装置。本文从保护装置选型、二次回路设计、保护定值整定计算、保护逻辑编写、保护装置校验等方面介绍该装置在应用时必须注意的一些问题，及问题分析和应用经验，供大家参考。
关键词：发电厂；综合保护；测控装置；应用分析
我厂200mw机组为东方电机的qfqs―200―2，高压厂用变压器为保定变压器的sff1―31500/20000
―11500kva，δ/δ―δ―12―12接线，6kv系统采用areva 公司 micomp 系列微机综合保护测控装置，主要为p127馈线保护装置、p243电动机保护装置、p922电压/频率保护装置。在运行中，该型保护装置运行安全可靠，除定期更换电池外，未发生过运行中装置损坏事件。故在后期300mw机组建立之后的技改项目中，在6kv公用a\b段上加装了该系列的后续型号p141馈线保护装置、p225电动机保护装置以改善现场对继电保护装置的应用。
1 合理配置保护功能和选择装置
areva 公司 micomp 系列微机综合保护测控装置种类型号较多，功能齐全，需要合理配置保护功能和选择装置型号，使被保护测控对象与保护测控装置的功能正确匹配。其主要综合测控装置型号选择及功能配置如下：
1.1馈线/分支微机综合保护 micom p127及p141的保护测控功
能
（1）、电流速断保护；
（2）、电流限时速断保护
（3）、接地保护；
（4）、过负荷跳闸／告警；
（5）、故障录波。
1.2微机电动机综合保护（带差动） micom p243及p225的保护测控功能
（1）、相电流速断保护；
（2）、两段定时限过电流保护；
微机保护装置在电动机的应用

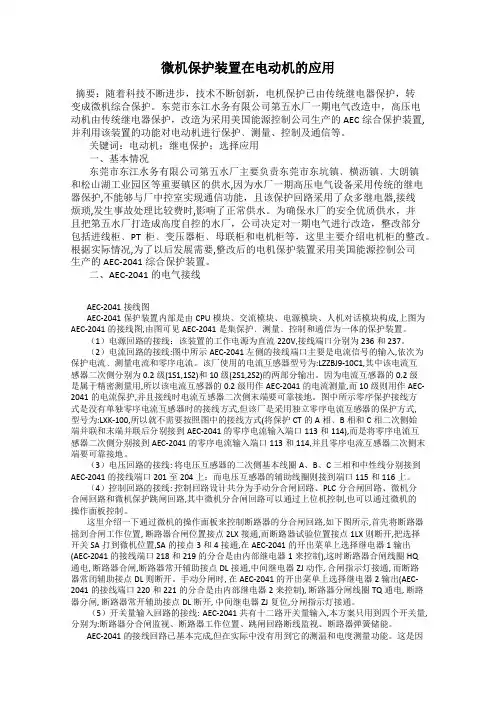

摘要：随着科技不断进步，技术不断创新，电机保护已由传统继电器保护，转变成微机综合保护。东莞市东江水务有限公司第五水厂一期电气改造中，高压电动机由传统继电器保护，改造为采用美国能源控制公司生产的AEC综合保护装置,并利用该装置的功能对电动机进行保护﹑测量、控制及通信等。
关键词：电动机；继电保护；选择应用
一、基本情况
东莞市东江水务有限公司第五水厂主要负责东莞市东坑镇﹑横沥镇﹑大朗镇和松山湖工业园区等重要镇区的供水,因为水厂一期高压电气设备采用传统的继电器保护,不能够与厂中控室实现通信功能，且该保护回路采用了众多继电器,接线烦琐,发生事故处理比较费时,影响了正常供水。为确保水厂的安全优质供水，并且把第五水厂打造成高度自控的水厂，公司决定对一期电气进行改造，整改部分包括进线柜﹑PT柜﹑变压器柜﹑母联柜和电机柜等，这里主要介绍电机柜的整改。根据实际情况,为了以后发展需要,整改后的电机保护装置采用美国能源控制公司生产的AEC-2041综合保护装置。
二、AEC-2041的电气接线
AEC-2041接线图
AEC-2041保护装置内部是由CPU模块、交流模块、电源模块、人机对话模块构成,上图为AEC-2041的接线图,由图可见AEC-2041是集保护﹑测量﹑控制和通信为一体的保护装置。
（1）电源回路的接线：该装置的工作电源为直流220V,接线端口分别为236和237。
（2）电流回路的接线:图中所示AEC-2041左侧的接线端口主要是电流信号的输入,依次为保护电流﹑测量电流和零序电流。该厂使用的电流互感器型号为:LZZBJ9-10C1,其中该电流互感器二次侧分别为0.2级(1S1,1S2)和10级(2S1,2S2)的两部分输出。因为电流互感器的0.2级是属于精密测量用,所以该电流互感器的0.2级用作AEC-2041的电流测量,而10级则用作AEC-2041的电流保护,并且接线时电流互感器二次侧末端要可靠接地。图中所示零序保护接线方式是没有单独零序电流互感器时的接线方式,但该厂是采用独立零序电流互感器的保护方式,型号为:LXK-100,所以就不需要按照图中的接线方式(将保护CT的A相﹑B相和C相二次侧始端并联和末端并联后分别接到AEC-2041的零序电流输入端口113和114),而是将零序电流互感器二次侧分别接到AEC-2041的零序电流输入端口113和114,并且零序电流互感器二次侧末端要可靠接地。
1.微机保护
一、概述
GRT-Y200 系列微机综合保护装置用途广泛，可适用于变电站、开关站、配电站10KV(6KV) 系统的进线、馈线、厂站使用的变压器、母联、电容器、电动机、备投、PT等一次设备提供完善保护功能的保护装置。
装置主要特点如下：
●结构尺寸轻巧，面板嵌入式安装。壳体安装深度小于100mm，可安装于体积小的柜体如环网柜，充气柜，迷你柜等柜体。
●装置面板集成断路器的分、合闸按键，简化柜体的二次控制图。
●装置电源交、直流通用，电源功耗小于5W。
●采用大型L C D 中文液晶显示，友好的菜单选择操作界面，过程记录，信息丰富，操作、调试、观看方便。
●显示方式新颖, 装置在不同工作状态有不同颜色LCD 显示屏提示, 具备故障推屏功能等。
●根据用户系统要求量身定做，减少用户操作工作，使用简单，不易出错。
●自动故障推屏便于维护人员快速排除故障，分析功能丰富，包括保护动作事件记录，故障记录，开关动作事件记录，装置上电及停电时刻记录等。 ●装置加强了对定值的安全管理，采用专用芯片存储，时时在线检测及上电自检，保证定值的完整性、安全性。
●内置有高精密时钟芯片，该时钟芯片并具有掉电自动连续走时功能。
●采用双RS － 485 通信，方便联网，通信可靠性高。
●外型美观，体积小，接线少，安装维护简洁方便。
