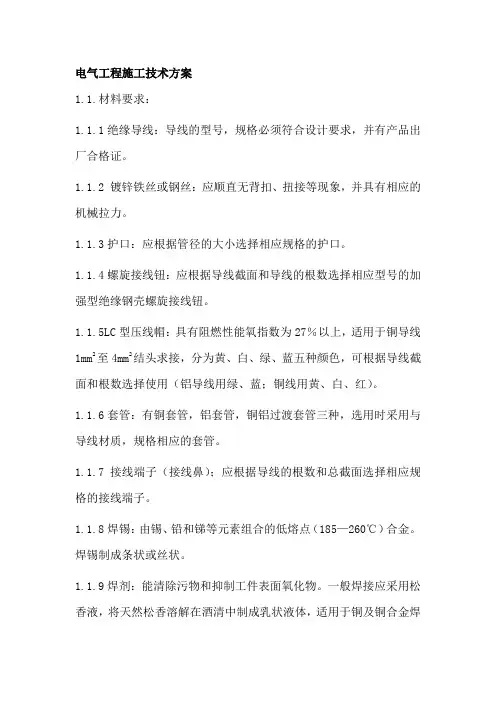

电气工程施工技术方案

1.1.材料要求：

1.1.1绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

1.1.2 镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。

1.1.3护口：应根据管径的大小选择相应规格的护口。

1.1.4螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

1.1.5LC型压线帽：具有阻燃性能氧指数为27％以上，适用于铜导线1mm2至4mm2结头求接，分为黄、白、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线用绿、蓝；铜线用黄、白、红）。

1.1.6套管：有铜套管，铝套管，铜铝过渡套管三种，选用时采用与导线材质，规格相应的套管。

1.1.7接线端子（接线鼻）；应根据导线的根数和总截面选择相应规格的接线端子。

1.1.8焊锡：由锡、铅和锑等元素组合的低熔点（185—260℃）合金。焊锡制成条状或丝状。

1.1.9焊剂：能清除污物和抑制工件表面氧化物。一般焊接应采用松香液，将天然松香溶解在酒清中制成乳状液体，适用于铜及铜合金焊件。

1.1.10辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。

1.2主要机具：

1.2.1克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。

1.2.2电炉、锡锅、锡斗、锡勺、电烙铁。

1.2.3一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。

2.1工艺流程

2.2

选择导线：

2.2.1应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。

2.2.2相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。

2.3清扫管路：

2.3.1清扫管路的目的是清除管路中的灰尘、泥水等杂物。

2.3.2清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来

选择导线

扫

管

穿

带

线

放线与断线

导线与带线的绑扎

管口带护口

电气工程施工技术措施

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

电气工程施工技术措施

１、防雷与接地工程

防雷与接地工程施工执行质量标准：

《接地装置施工及验收规范》GB50169-92。

依工程设计证书知：本工程属一类防雷建筑物，应按一类建筑物设防。

1.1接地装置施工方案

土建施工时，与土建密切配合，利用建筑物地板内结构钢筋做综合接地装置。一般是在作为防雷引下线的柱子位置处，将底板内结构钢筋焊接，并与上面作为引下线的柱中钢筋焊接。施工完毕，进行接地电阻测试，要求实测接地电阻≤４Ω，并及时做好隐蔽工程验收记录。

1.2接地引下线施工方案

1.2.1利用柱内二根主钢筋作引下线，其间距不大于18M。施工时，配合土建，按设计要求找出全部钢筋的位置，用油漆做好标记，保证每层钢

筋上、下进行贯通性连接，随着钢筋专业逐层串联焊接至顶层，在首层及顶层用不小于12MM直径的钢筋将两根主筋进行连接。

1.2.2接地引下线上部（屋顶上）与接闪器相连的钢筋必须焊接，不能采用绑扎连接，焊接长度不应小于钢筋直径的６倍，并应两面施焊。

1.2.3在距护坡1.8M处的柱（或墙）的外侧，用角钢或扁钢制作的预埋连接板与柱（或墙）的主筋进行焊接，再用引出连接板与预埋连接板相焊接，引至墙体的外表面，作为接地电阻测试点。

1.3屋面防雷施工方案

屋面防雷由避雷网、避雷带和避雷针组成。

本工程属一级防雷建筑物，防直击雷的接闪器应采用装设在屋角，屋脊、女儿墙或屋檐上的避雷带，并在屋面上装设不大于10M×10M的网格。凸出屋面的物体应沿其顶部四周装设避雷带，在屋面接闪器保护范围外的物体应装接闪器，并和屋面的防雷装置相连。

因整个现浇屋面板的钢筋都是连成一体的，故采用明装避雷带和暗装避雷网结合的方法，是最好的防雷措施。

避雷网施工方案：利用建筑物屋面板内钢筋作为接闪装置，与土建密切配合，现浇混凝土屋面板其网格均不大于10M×10M，将板与板间的甩头钢筋做成可靠的连接或焊接，保证整个现浇屋面板的钢筋都是连成一体的，同时将避雷网、引下线和接地装置三部分组成一个整体较密的钢铁大网笼。具体做法参见《建筑电气安装工程图集》JD10-101。

第1篇

一、工程概况

本工程位于我国某城市，占地面积约10000平方米，总建筑面积约20000平方米。该工程为新建住宅小区，包括住宅楼、商业楼、地下车库等配套设施。本工程电气施工主要包括强电、弱电两部分。

二、施工组织设计

1. 施工组织机构

成立电气施工项目部，下设施工管理部、技术部、物资部、质量安全管理部等部门，负责电气施工的全面管理工作。

2. 施工进度计划

根据工程进度要求，制定电气施工进度计划，确保电气工程按时完成。

3. 施工资源配置

根据工程规模和施工要求，合理配置施工人员、施工设备、施工材料等资源。

4. 施工质量控制

严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。

三、施工工艺

1. 强电施工

（1）施工准备

1）施工图纸审查：对施工图纸进行仔细审查，确保图纸准确无误。

2）材料设备准备：根据施工图纸要求，准备所需材料、设备，确保材料、设备质量。

3）施工方案编制：根据施工图纸和现场实际情况，编制施工方案。

（2）施工工艺

1）电缆敷设：电缆敷设前，对电缆进行外观检查，确保电缆质量。电缆敷设时，遵循“横平竖直、整齐美观”的原则，采用桥架、槽道等敷设方式。 2）配电箱安装：配电箱安装前，检查配电箱质量，确保配电箱符合要求。配电箱安装时，确保配电箱水平、垂直，接线正确。

3）配电线路施工：配电线路施工前，检查线路材料质量，确保线路材料符合要求。配电线路施工时，遵循“先布线后穿管”的原则，确保线路质量。

4）接地施工：接地施工前，检查接地材料质量，确保接地材料符合要求。接地施工时，遵循“一点接地，多点连接”的原则，确保接地效果。

2. 弱电施工

（1）施工准备

1）施工图纸审查：对施工图纸进行仔细审查，确保图纸准确无误。

2）材料设备准备：根据施工图纸要求，准备所需材料、设备，确保材料、设备质量。

3）施工方案编制：根据施工图纸和现场实际情况，编制施工方案。

（2）施工工艺

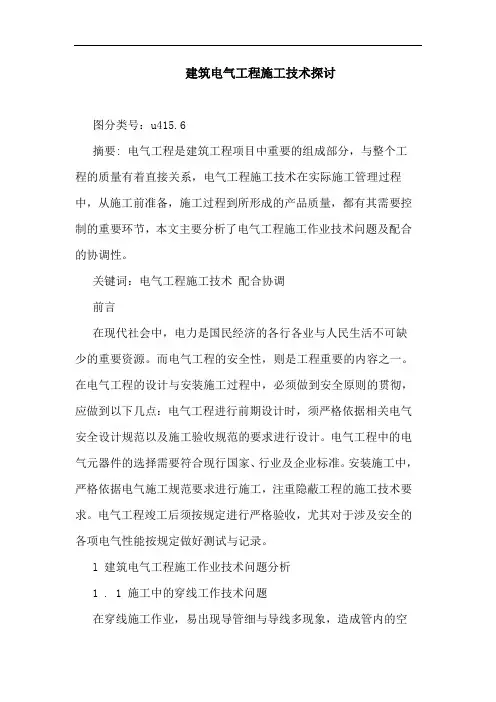

建筑电气工程施工技术探讨

图分类号：u415.6

摘要: 电气工程是建筑工程项目中重要的组成部分，与整个工程的质量有着直接关系，电气工程施工技术在实际施工管理过程中，从施工前准备，施工过程到所形成的产品质量，都有其需要控制的重要环节，本文主要分析了电气工程施工作业技术问题及配合的协调性。

关键词：电气工程施工技术 配合协调

前言

在现代社会中，电力是国民经济的各行各业与人民生活不可缺少的重要资源。而电气工程的安全性，则是工程重要的内容之一。在电气工程的设计与安装施工过程中，必须做到安全原则的贯彻，应做到以下几点：电气工程进行前期设计时，须严格依据相关电气安全设计规范以及施工验收规范的要求进行设计。电气工程中的电气元器件的选择需要符合现行国家、行业及企业标准。安装施工中，严格依据电气施工规范要求进行施工，注重隐蔽工程的施工技术要求。电气工程竣工后须按规定进行严格验收，尤其对于涉及安全的各项电气性能按规定做好测试与记录。

l 建筑电气工程施工作业技术问题分析

1 . 1 施工中的穿线工作技术问题

在穿线施工作业，易出现导管细与导线多现象，造成管内的空

间余量小，散热面不够的问题。此种技术原因一般是由于施工人员技术素质低，不按图施工，从而加快导线绝缘层的老化速度，降低了使用寿命。在敷设导管的过程时，要在施工过程中严格按设计要求的验收规范施工，做到事前控制。在穿线作业中，操作人员需要注意导线颜色。穿线作业技术含量并不高，管理人员需要加大检查力度，增强施工人员的责任心，避免此种技术问题的出现。

1 . 2 接线的技术问题

建筑中通常使用的电线为独芯塑料胶质的外皮线，在进行插座、连接开关等部位的安装时，电线的外皮需要扒掉。在实际操作过程中，施工人员使用扒皮钳子操作过程中，用力大小不便于掌握。易在线芯上留下横向伤痕，造成接线时受损较大。在电气工程的实际使用运行中，一旦负荷稍大，其临界承载负荷事实就由于上述人为原因而降低。在受损的线路处，瞬时负荷过大时，极易产生发热现象甚至会酿成火灾，带来物质甚至人员的伤亡损失。因此，在操作过程中，施工人员应使用电工刀，接线时要注意接触良好，从而提高施工质量，确保施工技术。
