基于S3C6410的视频采集卡设计

龙源期刊网

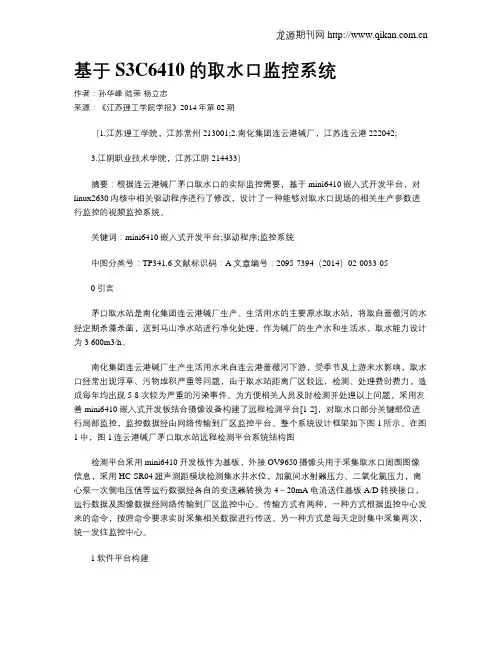

基于S3C6410的取水口监控系统

作者：孙华峰 陆荣 杨立志

来源：《江苏理工学院学报》2014年第02期

（1.江苏理工学院，江苏常州213001;2.南化集团连云港碱厂，江苏连云港222042;

3.江阴职业技术学院，江苏江阴214433）

摘要：根据连云港碱厂茅口取水口的实际监控需要，基于mini6410嵌入式开发平台，对linux2630内核中相关驱动程序进行了修改，设计了一种能够对取水口现场的相关生产参数进行监控的视频监控系统。

关键词：mini6410嵌入式开发平台;驱动程序;监控系统

中图分类号：TP341.6文献标识码：A文章编号：2095-7394（2014）02-0033-05

0引言

茅口取水站是南化集团连云港碱厂生产、生活用水的主要原水取水站，将取自蔷薇河的水经定期杀藻杀菌，送到马山净水站进行净化处理，作为碱厂的生产水和生活水，取水能力设计为3 600m3/h。

南化集团连云港碱厂生产生活用水来自连云港蔷薇河下游，受季节及上游来水影响，取水口经常出现浮草、污物堆积严重等问题，由于取水站距离厂区较远，检测、处理费时费力，造成每年均出现5-8次较为严重的污染事件。为方便相关人员及时检测并处理以上问题，采用友善mini6410嵌入式开发板结合摄像设备构建了远程检测平台[1-2]，对取水口部分关键部位进行局部监控，监控数据经由网络传输到厂区监控平台。整个系统设计框架如下图1所示。在图1中，图1连云港碱厂茅口取水站远程检测平台系统结构图

检测平台采用mini6410开发板作为基板，外接OV9650摄像头用于采集取水口周围图像信息，采用HC-SR04超声测距模块检测集水井水位，加氯间水射器压力、二氧化氯压力，离心泵一次侧电压值等运行数据经各自的变送器转换为4～20mA电流送往基板A/D转换接口，运行数据及图像数据经网络传输到厂区监控中心。传输方式有两种，一种方式根据监控中心发来的命令，按照命令要求实时采集相关数据进行传送。另一种方式是每天定时集中采集两次，统一发往监控中心。

基于S3C6410的多通道多功能无纸记录仪的设计与实现的开题报告

一、课题背景

无纸记录仪是一种用于记录数据的仪器，主要用于工业生产、科学研究、环境监测等领域。传统的无纸记录仪通常使用磁带或光盘等存储介质，数据采集方式单一，功能相对较为简单。随着科技的发展，人们对无纸记录仪的要求越来越高，需要具备多通道、多功能、高精度、高可靠性等特点，同时还需要具备数据传输、存储、处理等功能。

本课题基于ARM9 MCU（S3C6410）平台，设计并实现了一种多通道多功能无纸记录仪。该设备具有以下特点：

1. 多通道数据采集

采用ADC（模数转换器）芯片进行多通道数据采集，可实现温度、电压、电流、光照等多种信号采集。

2. 低功耗设计

通过MCU的休眠和唤醒机制，实现低功耗设计，延长电池寿命。

3. 数据存储与传输

采用SD卡存储数据，可支持大容量数据存储。同时，实现了USB、串口等多种数据传输方式，方便数据导出和分析。

4. 可编程控制

通过可编程控制实现自动化控制，可以根据不同需要设置不同的采样间隔和采样参数。

5. 友好的用户界面 通过TFT-LCD显示屏展示采集数据和系统状态，实现友好的用户界面。

二、研究目的和意义

本课题旨在设计并实现一种高性能、高可靠性的多通道多功能无纸记录仪，解决传统记录仪功能单一、数据采集精度低、易出现故障等问题，满足不同领域对于数据采集、存储和传输的需求。同时，该记录仪采用低功耗设计，可以避免不必要的能源浪费，长时间稳定工作，具有重要的应用价值和普及意义。

三、研究内容和技术路线

1. 设计记录仪硬件电路

根据需求设计记录仪的硬件电路，包括MCU选型、数据采集电路、存储器、显示屏、电源等。

2. 开发记录仪的软件系统

利用ARM9的评估板进行开发，基于嵌入式操作系统Linux搭建开发环境，开发记录仪的软件系统，包括数据采集、存储、传输、自动化控制等模块。

3. 系统调试和性能测试

S3C6410平台多媒体播放器设计与实现

张哲;陈连山

【期刊名称】《计算机与数字工程》

【年(卷),期】2012(40)5

【摘 要】Embedded multimedia player depends on the platform that the

hardware resources are limited, especially, the low efficiency of CPU. So it

leads to video out of sync during video files playing. One of the key

problems to realize the development of embedded media player is to

solve the problem of A/V synchronization. This paper analyses the key

technology based on AVI video format according to the S3C6410 platform,

puts forward the audio and video synchronization scheme. At last we

developed in the multimedia player based on AVI video format,which can

run on the S3C6410 platform, have achieved the expected purpose.%嵌入式多媒体播放器因其所依赖平台的硬件资源有限,尤其是CPU的工作效率低,造成了视频文件在播放时音视频不同步.实现嵌入式多媒体播放器开发的重点之一,就是要解决音视频同步问题.针对S3C6410平台下AVI格式视频播放分析了关键技术,提出音视频同步方案,实现了针对AVI格式的视频文件播放的多媒体播放器,并且可以在S3C6410平台上运行,得到了预期效果.

基于ARM的嵌入式视频采集系统的设计与实现

卫建华;邓云兵;高燚;杨晋芳;宋佳明

【期刊名称】《现代电子技术》

【年(卷),期】2016(000)003

【摘 要】针对USB摄像头的广泛应用，提出一种以S3C6410微处理器为核心的嵌入式视频图像采集系统设计方案，可将摄像头采集的视频图像在LCD屏幕上实时显示。该系统利用了嵌入式Linux内核下UVC驱动模型，通过LCD驱动移植，并采用Libjpeg库对采集的数据进行转换，最终在此基础上完成了对软件系统框架的设计。实验结果表明，该系统可以实现视频图像的数据采集并可在LCD显示屏上实时显示，可以方便地应用到各种嵌入式USB摄像头设备中，且实时性良好。%For the widespread use of USB camera,a design scheme for the

embedded video image acquisition system taking the microprocessor

S3C6410 as the core is proposed,which can display the collected video

image from camera on LCD screen in real⁃time. The UVC driven model

under the embedded Linux kernel is utilized by the system,and the

collected data is con⁃verted by LCD driving transplantation and Libjpeg

library. Based on this,the design of the USB camera software system

frame⁃work was completed. The experimental results show that the system
