PLC花样喷泉控制系统设计

  • 格式：docx
  • 大小：37.51 KB
  • 文档页数：3

PLC花样喷泉控制系统设计

引言：

花样喷泉是一种由水泵通过喷嘴将水喷射到空中形成不同形状、节奏和高度的艺术喷泉。为了实现这种效果，需要一个可靠的控制系统来控制喷嘴的开关、喷水高度和喷水节奏。PLC被广泛应用于自动化控制系统中，具有可编程性和可靠性，并且易于维护和调试。本文将介绍如何使用PLC来设计花样喷泉控制系统。

设计概述：

花样喷泉控制系统的设计包括硬件设计和软件设计两个部分。硬件设计主要涉及PLC的选择、传感器的选择和电气元件的选配。软件设计主要包括PLC程序的编写和参数的设置。

硬件设计：

1.PLC选择：在选择PLC时，应考虑系统的复杂性和可靠性要求。常见的PLC品牌有西门子、施耐德和欧姆龙等。根据实际需要选择适合的型号，并保证其具有良好的扩展性和稳定性。

2.传感器选择：花样喷泉控制系统需要使用多种传感器来感知环境和喷泉状态。常见的传感器有压力传感器、位移传感器和水位传感器等。根据实际需求选择适当的传感器，并确保其与PLC兼容。

3.电气元件选配：喷泉系统涉及到电机、电磁阀和继电器等电气元件的选择。根据系统的负载要求和电源条件选择合适的电气元件，并确保其能够稳定运行。

软件设计： 1.PLC程序编写：PLC程序编写是花样喷泉控制系统设计的核心部分。程序需包括如下功能：

a.喷嘴控制：根据设定的节奏和时间来控制喷嘴的开关，实现水的喷射。

b.高度调节：根据设定的水位信号和压力信号来调节喷水的高度。

c.故障保护：监测传感器和电气元件的状态，及时发现故障并采取相应措施。

d.用户界面：提供一个直观、简洁的用户界面，方便用户对喷泉效果进行设置和调整。

2.参数设置：在软件设计中，还需设置一些相关参数，如喷嘴的个数、喷水的高度范围和节奏范围等。根据实际需求设置这些参数，并确保系统能够满足各种要求。

系统测试与调试：

在完成硬件和软件设计后，需要对系统进行测试和调试，以确保其正常工作。测试过程包括以下几个方面：

1.硬件测试：检查传感器和电气元件的连接是否正确，确保它们能够正确地与PLC通信。

2.软件测试：通过手动操作和设定参数来测试PLC程序的功能，检验系统的稳定性和灵活性。

3.故障模拟：通过模拟传感器和电气元件的故障，测试系统的故障保护功能，并查找和修复可能存在的问题。 结论：

通过合理的PLC花样喷泉控制系统设计，可以实现喷嘴的控制、高度调节和喷水节奏的设定。PLC具有可编程性、可靠性和易于维护的优点，能够提高系统的自动化程度和稳定性。在设计和测试过程中，需要充分考虑实际需求，并进行细致的调试和优化，以确保系统能够正常工作和长期稳定运行。

合集下载

花式喷泉的PLC控制系统设计

花式喷泉的PLC控制系统设计

花式喷泉的PLC控制系统设计

目 录

1 引言 ............................................................. 1

1.1 可编程控制器PLC的发展背景与研究意义 ........................ 1

1.2 可编程控制器PLC控制花式喷泉的优势 .......................... 2

1.3 可编程控制器PLC在国际上的发展现状 .......................... 2

1.4 可编程控制器PLC在我国的发展现状、问题与对策 ................ 3

2 PLC的组成与工作原理 ............................................. 4

2.1可编程控制器PLC的分类 ...................................... 4

2.2 可编程控制器PLC的特点 ...................................... 5

2.3循环扫描工作方式简介 ........................................ 5

2.4 PLC的工作原理 .............................................. 6

2.5 PLC的硬件组成 .............................................. 7

2.6顺序功能图 .................................................. 8

2.7 梯形图 ...................................................... 8

2.8 PLC的应用领域 .............................................. 9

花式喷泉的PLC控制系统设计 2

花式喷泉的PLC控制系统设计 2

1 一、 系统描述及控制要求：

一．系统描述

花式喷泉的示意图如下图所示，图中4号为中间喷头，3号为内环状喷头，2号为中环状喷头，1号为外环状喷头。

1、按下启动按钮，喷泉开始工作；按下停止按钮，喷泉停止工作。

2、喷泉的工作方式由花样选择开关和单步/连续开关决定，要求可随时切换花样。

3、当单步/连续开关在单步位置时，喷泉只能按照花样选择开关设定的方式，运行一个循环。

4、 花样选择开关用于选择喷泉的喷水花样，考虑四种喷水花样。

 花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延时2s后，4号喷头停，3号喷头喷水，延时2s后，3号喷头停，2号喷头喷水，延时2s后，2号喷头停，1号喷头喷水18s，如果为单步工作方式则停下来；如果为连续工作方式，则继续循环下去。

 花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延时2s后，1号喷头停，2号喷头喷水，延时2s后，2号喷头停，3号喷头喷水，延时2s后，3号喷头停，4号喷头喷水30s，如果为单步工作方式则停下来；如果为连续工作方式，则继续循环下去。

 花样选择开关在位置3时，按下启动按钮后，1号、3号喷头喷水，延时3s后，1号、3号喷头停止喷水，2号、4号喷头喷水2s。如此交替运行15s后，4组喷头全部喷水，30s后，如果为单步工作方式，则停下来；如果为连续工作方式，则继续循环下去。

 花样选择开关在位置4时，按下启动按钮后，按照1→2→3→4的顺序，依次间隔2s喷水，然后一起喷水。30s后，按照1→2→3→4的顺序，依次间隔2s停止喷水。在经1s延时，按照4→3→2→1的顺序，依次间隔2s喷水，然后一起喷水，30s后停止。如果为单步工作方式，则停下来；如果为连续工作方式，则继续循环下去。

4 3 2 1 1 2 3 4 3 2 1

1 2 3

4

花样选择开关 电源

启动 停止 单步/连续

2 二、 课题要求：

PLC的花样喷泉控制毕业设计完整版

PLC的花样喷泉控制毕业设计完整版

PLC的花样喷泉控制毕业设计完整版

花样喷泉控制系统是一种基于PLC（可编程逻辑控制器）的自动控制系统，用于控制喷泉的各种动态效果，如不同的喷泉形状和高度、喷水模式等。它可以根据预先设定的程序自动控制喷泉的运行，使其能够展示出各种精彩的水景效果。

该毕业设计的目标是设计一个PLC控制系统，通过编程实现花样喷泉的控制。系统主要由以下几个部分组成：

1.水泵控制：通过控制PLC输出信号，控制水泵的启停，以达到喷泉的水流开启和关闭。

2.喷泉效果控制：设置不同的程序，通过控制PLC的输出信号，控制喷泉的喷水方式和喷水形状。可以实现水柱喷射、水帘喷射、水花散射等多种效果，以及实现不同喷水高度的控制。

3.灯光控制：通过控制PLC的输出信号，控制喷泉周围的灯光的开启和关闭。可以使用不同颜色的灯光以及灯光闪烁等功能，增加喷泉效果的可视性。

4.控制程序设计：通过PLC编程软件编写控制程序，实现不同效果的切换和同时运行。控制程序应该能够根据设定的参数，按照一定的时间间隔和频率执行各个动作。

5.人机界面设计：设计一个用户友好的人机界面，用于设置不同的喷泉效果和参数。可以使用触摸屏或者按键进行操作，方便用户进行控制和调整。

该毕业设计的实现过程如下： 1.硬件组装：准备所需的各种硬件设备，包括水泵、喷嘴、灯光、PLC等。将它们按照设计要求进行连接和安装。

2.PLC编程：使用PLC编程软件，根据设计要求，编写控制程序。程序应该能够实现不同喷泉效果的切换和对喷泉的各种参数进行控制。

3.界面设计：设计一个人机界面，方便用户进行设置和操作。界面应该直观易懂，能够清晰显示当前的喷泉效果和参数设置。

4.调试和测试：将硬件和软件进行调试和测试，确保系统能够正常工作并能够实现预期的效果。

5.优化和改进：根据实际的表现和用户反馈，对系统进行优化和改进。可以增加新的喷泉效果，改善控制精度等。

总结：

本毕业设计实现了一种基于PLC的花样喷泉控制系统，能够通过编程实现不同喷泉效果的控制。通过对系统的硬件组装、PLC编程、界面设计和调试测试等步骤的实施，确保了系统的正常工作和稳定性。通过该系统，可以展示出各种精彩的花样喷泉效果，增加场景的观赏性和吸引力。

三菱PLC控制花样喷泉控制系统毕业设计

三菱PLC控制花样喷泉控制系统毕业设计

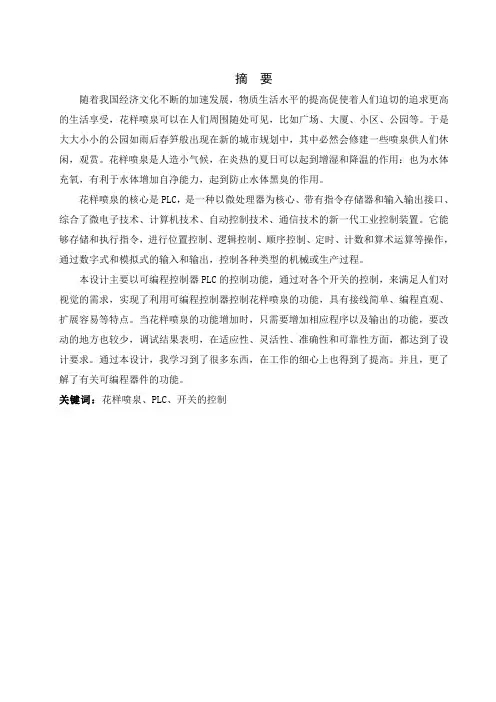

摘 要

随着我国经济文化不断的加速发展，物质生活水平的提高促使着人们迫切的追求更高的生活享受，花样喷泉可以在人们周围随处可见，比如广场、大厦、小区、公园等。于是大大小小的公园如雨后春笋般出现在新的城市规划中，其中必然会修建一些喷泉供人们休闲，观赏。花样喷泉是人造小气候，在炎热的夏日可以起到增湿和降温的作用：也为水体充氧，有利于水体增加自净能力，起到防止水体黑臭的作用。

花样喷泉的核心是PLC，是一种以微处理器为核心、带有指令存储器和输入输出接口、综合了微电子技术、计算机技术、自动控制技术、通信技术的新一代工业控制装置。它能够存储和执行指令，进行位置控制、逻辑控制、顺序控制、定时、计数和算术运算等操作，通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。

本设计主要以可编程控制器PLC的控制功能，通过对各个开关的控制，来满足人们对视觉的需求，实现了利用可编程控制器控制花样喷泉的功能，具有接线简单、编程直观、扩展容易等特点。当花样喷泉的功能增加时，只需要增加相应程序以及输出的功能，要改动的地方也较少，调试结果表明，在适应性、灵活性、准确性和可靠性方面，都达到了设计要求。通过本设计，我学习到了很多东西，在工作的细心上也得到了提高。并且，更了解了有关可编程器件的功能。

关键词：花样喷泉、PLC、开关的控制

Abstract

With the accelerated development of China's economic and cultural improvement of

material living standards prompted the urgent pursuit of higher enjoyment of life pattern fountain

in the people around everywhere, such as square, buildings, residential, parks, etc.. So large and
