风电场建设工程施工方案

风电场道路工程施工方案

1 道路概况

进场道路长： 14.180km,场内道路包括支线总长 4.380km,自然级配碎石路面，路基宽度5.5m,路面宽度 4.5m。

本工程路线参照四级大路技术标准，同时参照其它风电场施工道路修建阅历，在满足风机塔筒、叶片运输要求，尽量降低道路挖、填土石方量前提下，确定平面及纵断面技术指标和路面宽度，主线最大纵坡不超过13%〔支线最大纵坡不超过 14%〕；最小坡长不低于 60m；最大坡长不大于 500m。平曲线半径 230m；平面穿插路口，道路中心线转角半径均不小于 30m。

依据有关标准及风电场施工期大件运输的使用要求，确定场内施工道路路基宽度为 5.5m,

其中碎石路面宽度 4.5m,两侧路肩各 0.50m,承受培土路肩，道路横坡为 3%,坡向为从路中坡向两边。土路肩横坡为 3 机道路超高 2 队绕路中心旋转，路肩不超高。

依据设计标准及标准要求，结合高山风电场道路的建设阅历，其路面构造及材料组成为：

12cm 泥结碎石面层+10cm 级配碎石基层+25cm 石渣垫层。

2 施工布置

场内施工道路工程施工用风主要为路基开挖设备用风，本标工程承受移动式柴油空压机供

风。

施工用水主要为路基路面施工用水，挡土墙施工时砂浆拌和用水，养护用水。拟承受移动式

2m3 水箱〔自制〕放置于施工点四周，由水车向各水箱供水。

施工用电较少，只考虑夜间施工时照明用电和个别机械设备用电，施工用电自备小功率发电机，或就近农电。

3 路基工程

施工程序及原则：

a. 正式施工前由测量人员放出路基工程边界限和中线，进展地形复测，计算挖填量。据此调整土石方调配关系。

b. 按施工先后次序及施工布置要求，准时清理出施工场地，修建进入施工区的便道。

c. 优先安排深填筑区、软土地段的开挖和回填，挖填结合。d.选取长度不小于 100m 的试验路段，进展填筑试验。

e.依据实施中的土石方调配状况进展分段调整。各工区开挖和填筑施工承受流水作业，交

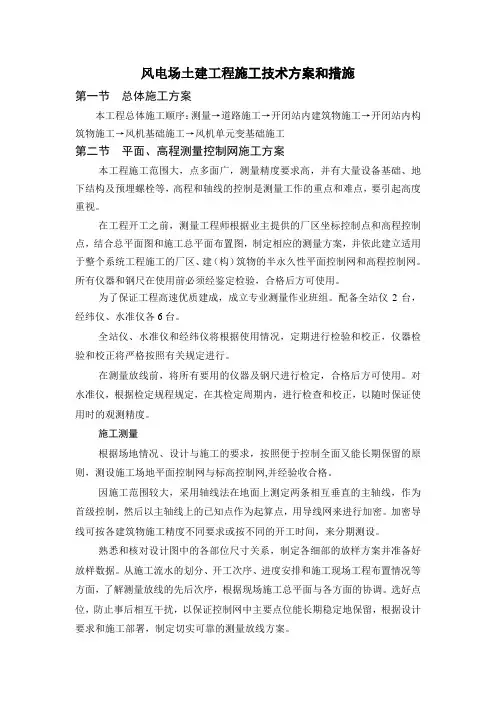

风电场土建工程施工技术方案和措施

第一节 总体施工方案

本工程总体施工顺序：测量→道路施工→开闭站内建筑物施工→开闭站内构筑物施工→风机基础施工→风机单元变基础施工

第二节 平面、高程测量控制网施工方案

本工程施工范围大，点多面广，测量精度要求高，并有大量设备基础、地下结构及预埋螺栓等，高程和轴线的控制是测量工作的重点和难点，要引起高度重视。

在工程开工之前，测量工程师根据业主提供的厂区坐标控制点和高程控制点，结合总平面图和施工总平面布置图，制定相应的测量方案，并依此建立适用于整个系统工程施工的厂区、建（构）筑物的半永久性平面控制网和高程控制网。所有仪器和钢尺在使用前必须经鉴定检验，合格后方可使用。

为了保证工程高速优质建成，成立专业测量作业班组。配备全站仪2台，经纬仪、水准仪各6台。

全站仪、水准仪和经纬仪将根据使用情况，定期进行检验和校正，仪器检验和校正将严格按照有关规定进行。

在测量放线前，将所有要用的仪器及钢尺进行检定，合格后方可使用。对水准仪，根据检定规程规定，在其检定周期内，进行检查和校正，以随时保证使用时的观测精度。

施工测量

根据场地情况、设计与施工的要求，按照便于控制全面又能长期保留的原则，测设施工场地平面控制网与标高控制网,并经验收合格。

因施工范围较大，采用轴线法在地面上测定两条相互垂直的主轴线，作为首级控制，然后以主轴线上的已知点作为起算点，用导线网来进行加密。加密导线可按各建筑物施工精度不同要求或按不同的开工时间，来分期测设。

熟悉和核对设计图中的各部位尺寸关系，制定各细部的放样方案并准备好放样数据。从施工流水的划分、开工次序、进度安排和施工现场工程布置情况等方面，了解测量放线的先后次序，根据现场施工总平面与各方面的协调。选好点位，防止事后相互干扰，以保证控制网中主要点位能长期稳定地保留，根据设计要求和施工部署，制定切实可靠的测量放线方案。 圆头铆钉回填土块石混凝土垫层混凝土金属标板

风电项目工程施工组织施工方案

一、项目概况

1.1 项目名称：某某风电项目

1.2 项目地点：某某省某某市

1.3 项目规模：装机容量100MW

1.4 项目内容：包括风电场区的机组基础、塔筒、转子安装等主要施工内容。

二、施工前期准备

2.1 人员准备：组织建设管理、安全生产管理和质量管理等专业人员，在组织建设管理部门配置项目经理、施工管理工程师和施工队长，以及安全生产管理部门配备安全员、安全检查员、质量管理部门配置质量检查员等专业技术人员。

2.2 资源准备：租用所需的施工设备和机械设备，如塔吊、起重机、混凝土搅拌站等，并按照国家及行业标准验收。

2.3 材料准备：准备所需的施工材料，包括混凝土、钢筋、塔筒、发电机组等。

三、施工方案

3.1 工期计划：编制周、月、季度的施工计划，并根据实际情况进行调整，及时解决施工中的问题。

3.2 安全生产方案：制定严格的安全生产方案，确保施工中的安全。

3.3 环境保护方案：制定环保方案，规范施工过程中的环保措施，确保对环境的保护。

3.4 质量管理方案：编制质量管理方案，确保按照相关规范进行施工，保证工程质量。

3.5 施工组织设计：对项目进行详细的施工组织设计，明确工程分包范围、施工员工数量、作业分工等内容，确保施工的顺利进行。

四、施工方案实施

4.1 施工过程监控：严格按照施工方案进行实施，定期进行施工质量、安全、环境保护等方面的检查，及时处理施工中出现的问题。

4.2 质量检查：建立质量检查制度，对施工过程中的质量问题进行检查和整改。

4.3 安全管理监督：加强安全管理监督，严格执行施工现场安全制度，确保施工安全。 4.4 环保验收：按照环保方案要求，定期对施工现场进行环保验收，确保施工符合环保要求。

五、施工收尾及竣工验收

5.1 施工收尾：在施工过程结束后，组织对施工现场进行整理、清理，恢复原貌。

5.2 竣工验收：按照相关规定，组织进行竣工验收，确保工程达到设计要求，符合相关标准。

风电场建设工程施工的难点及解决方案

风电场建设工程施工的难点主要集中在以下几个方面：

1. 地质条件不稳定

风电场的建设需要选择适宜的地理环境，但有些地区地质条件不稳定，例如土质松软、地基沉降等问题。这会直接影响风电机组的安全运行和施工进度。解决该问题的方案包括：

- 通过地质勘测找出地质不稳定的区域，并避免在此处建设；

- 加强地基处理工作，采取加固措施，确保地质条件稳定。

2. 环境保护问题

风电场建设过程中，可能对周边环境造成一定的影响，如噪音、植被破坏、野生动物迁徙等。解决该问题的方案包括：

- 严格遵守环境保护法律法规，建设风电场时减少对周边环境的影响； - 合理规划风电场布局，避免对植被和野生动物栖息地的破坏；

- 采用低噪音风电机组，减少噪音对周边居民的干扰。

3. 施工技术难题

风电场建设需要进行大型设备的安装、电力接入等复杂的施工工作。这涉及到施工技术的难点，例如：

- 风机轮叶的安装和定位，需要高精度的技术支持；

- 输电线路的架设和接入需要稳定可靠的技术保障。

解决该问题的方案包括：

- 培训施工人员，提高他们的专业技能水平；

- 与专业技术供应商合作，确保施工技术的可靠性。

4. 强电网接入难题

风电场需要将发电的电力接入强电网进行输送和分配。由于强电网的接入条件不同，可能会出现接入难题，包括电压、频率、电网容量等方面的不匹配。解决该问题的方案包括：

- 与电网运营商积极沟通，提前规划强电网的接入条件；

- 针对不同的接入条件，采取适当的调整和变压器配置，确保电力接入的平稳和可靠。

以上是在风电场建设工程施工过程中可能遇到的难点及解决方案的简要介绍。在实际项目中，还需要根据具体情况进行详细的技术和管理方案制定，以确保风电场的顺利建设和安全运营。
