电磁调速电机控制器

一、直流电机调速方法

〔1〕调节电枢供电电压U。改变电枢电压主要是从额定电压往下降低电枢电压，从电动机额定转速向下变速，属恒转矩调速方法。对于要求在一定X围内无级平滑调速的系统来说，这种方法最好。𝐼𝑎变化遇到的时间常数较小，能快速响应，但是需要大容量可调直流电源。

〔2〕改变电动机主磁通Φ。改变磁通可以实现无级平滑调速，但只能减弱磁通进展调速〔简称弱磁调速〕，从电机额定转速向上调速，属恒功率调速方法。𝐼𝑓变化时间遇到的时间常数同𝐼𝑎变化遇到的相比要大得多，响应速度较慢，但所需电源容景小。

〔3〕改变电枢回路电阻R。在电动机电枢回路外串电阻进展调速的方法，设备简单，操作方便。但是只能进展有级调速，调速平滑性差，机械特性较软；空载时几乎没调速作用；还会在调速电阻上消耗大暈电能。

二、异步电机调速方法

三相异步电动机转速公式为：n=60f/p(1−s)。

从上式可见，改变供电频率f、电动机的极对数P与转差率s均可达到改变转速的目的。从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转速两种。

在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、斩波调速、串级调速以与应用电磁转差离合器、液力偶合器、油膜离合器等调速。改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。

从调速时的能耗观点来看，有高效调速方法与低效调速方法两种：

〔1〕高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以与能将转差损耗回收的调速方法〔如串级调速等〕。

〔2〕有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；

〔3〕电磁离合器的调速方法，能量损耗在离合器线圈中； 〔4〕液力偶合器调速，能量损耗在液力偶合器的油中。一般来说转差损耗随调速X围扩大而增加，如果调速X围不大，能量损耗是很小的。

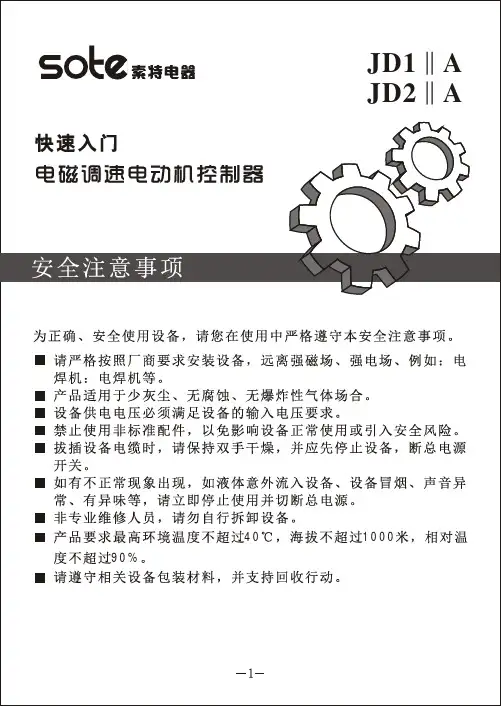

JD1A

JD2A

401000

90%

JD1A\JD2AJZTYZT

20%~30%

JD1A-40

JD2A-40JD1A-11

JD2A-11JD1A-90

JD2A-90

125~1250/

0.55~11KW

90V 3A

1%3%

220V10% 50-60HZ132~1320/

15~40KW

90V 5A440~1320/

45~90KW

90V 8A

2

JD1AJD2A

130245

210

150

15095154190

3

4

~

~

220V

U V W220V

U

V

W12

345

67

5

1250/1320/

40KW1320/

1320/

1320/

34

6

JD1A-40电磁调速电机控制器

产

品

使

用

说

明

书

江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产

品，用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速，当负载

为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之

一。

1、型号含义：

2、使用条件：

2.1、海拔不超过1000m。

2.2、周围环境温度；-5℃-+40℃。

2.3、相对湿度不超过90％(20℃以下时)。

2.4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

2.5、电网电压幅位波动±10％额定值时、保证额定使用。

2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

3、主要技术数据：

3.1调速范围：

电源为50Hz时：1250~125转/分60Hz时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％

100%100%%10X额定最高速度负载下是转速—负载下的转速转速变化率=

3.3稳速精度：≤1%

3.4最大输出：直流90V

3.5控制电机功率：0.55~40KW

3.6测速发动机三相2V≤3.5V/100r.p.m。

4.基本工作原理：

JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流

电路及速度负反馈等环节所组成。

图1为装置原理方框图。图2为装置的电气原理图。图3为装置的移相触发各

点波形图。从图1-图4可知，二种线路的工作原理都是相同的。速度指令信号

电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大

器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产

生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差

离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改

变。由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。

从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的

电磁调速电机控制器原理

电磁调速电机控制器是一种用于控制电机转速的装置。其工作原理是通过改变电机的电磁场强度来调节电机的转速。

电磁调速电机控制器由电源、控制电路、电机、传感器和负载等组成。当启动电机时，电源为电机提供所需的电能。控制电路负责监测电机的转速，并根据需求调节电机的电磁场强度。

控制电路通常采用微处理器或其他控制芯片。它通过接收来自传感器的信息来监测电机的转速。传感器可以是编码器、霍尔传感器或其他类型的传感器。传感器将转速信息转换成电信号，并将其传送给控制电路。

控制电路根据传感器提供的转速信息来确定电机的运行状态。如果电机转速低于设定值，控制电路将增加电机的电磁场强度，使电机加速。如果电机转速高于设定值，控制电路将减小电机的电磁场强度，使电机减速。

传感器还可以用来监测电机的负载情况。当负载增加时，电机转速会下降。控制电路可以通过监测转速的变化来调整电机的电磁场强度，以保持转速稳定。

通过这种方式，电磁调速电机控制器能够实现对电机转速的精确控制。它可以在不同负载条件下维持电机的稳定转速，同时提供高效的能量利用和良好的速度响应性能。这使得电磁调速电机在一些需要频繁调整转速的应用中得到广泛应用，如电动车、风力发电机组等。
