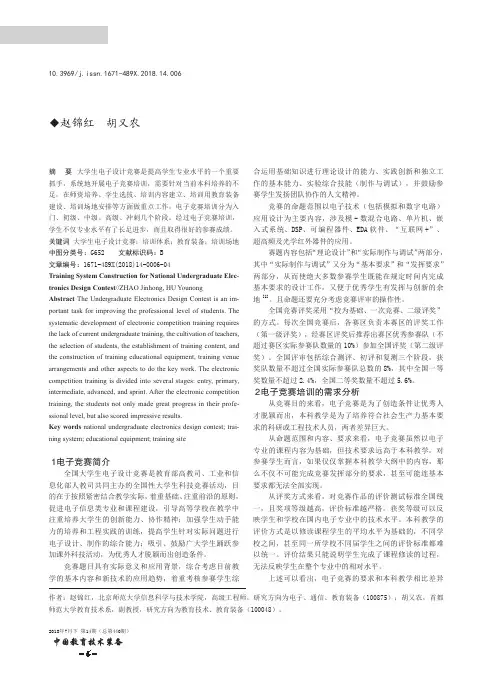

－ ６ －2018年7月下 第14期（总第440期）10.3969/j.issn.1671-489X.2018.14.006大学生电子设计竞赛培训体系建设
◆赵锦红 胡又农
摘 要 大学生电子设计竞赛是提高学生专业水平的一个重要
抓手，系统地开展电子竞赛培训，需要针对当前本科培养的不
足，在师资培养、学生选拔、培训内容建立、培训用教育装备
建设、培训场地安排等方面做重点工作。电子竞赛培训分为入
门、初级、中级、高级、冲刺几个阶段。经过电子竞赛培训，
学生不仅专业水平有了长足进步，而且取得很好的参赛成绩。
关键词 大学生电子设计竞赛；培训体系；教育装备；培训场地
中图分类号：G652 文献标识码：B
文章编号：1671-489X(2018)14-0006-04Training System Construction for National Undergraduate Elec-
tronics Design Contest//ZHAO Jinhong, HU Younong
Abstract The Undergraduate Electronics Design Contest is an im-
portant task for improving the professional level of students. The
systematic development of electronic competition training requires
the lack of current undergraduate training, the cultivation of teachers,
the selection of students, the establishment of training content, and
the construction of training educational equipment, training venue
