基础钎探技术交底

技 术 交 底 记 录

鲁JJ-005 0 0 2

工程名称 台儿庄古城区台湾街建筑设计-B8 施工单位 阳升建设集团有限公司

交底部位 基底 工程名称 基土钎探

交底提要:

基土钎探注意事项

交底内容：

1、材料要求：

1．1一般中砂，用于充填探孔。

2、主要机具：

2．1圆锥轻型动力触探：

穿心锤重量10kg，锥头直径40mm，锥角60。，触探杆直径25mm，长度1.2-2.1m/根。

2．2麻绳或铅丝、梯子、钢卷尺等。

3、作业条件：

3．1基土已挖至设计基坑底标高，表面平整，轴线及坑宽、长均符合设计图纸要求。

3．2根据设计图纸绘制触探孔位平面布置图。（具体平面布置见附图）

3．3按触探孔位平面布置图放线；孔位钉上小木桩或撒白灰点。

3．4触探杆上预先划好30mm横线。

4、操作工艺：

4．1.就位触探。将触探杆锥尖对准孔位，再把穿心锤套在探杆上，扶正探杆，拉起穿心锤（或带动电源），使其自由下落，锤落距为500mm，将触探杆竖直打入土层中。

4．2记录锤击数。钎杆每打入土层300mm时记录一次锤击数。触探深度见附图。

4．3拔探杆。每拔出一处，用砖盖孔，并作好标记。

4．5移位。将探杆搬到下一孔位，以便继续触探。

4．6灌砂。打完的探孔，经过质量检查人员检查孔深与记录无误后，即进行灌砂。灌砂时，

每填入300mm左右可用钢筋棒捣实一次。灌砂可选用两种形式，一种是每孔打完或几孔打完灌一次，另一种是每天打完，统一灌一次。（根据现场实际情况确定）

项目（专业）

技术负责人 交底人 接受交底人

1、 注：本记录一式两份，一份交底单位存，一份接受交底单位存 山东省建设工程质量监督总站监制 技 术 交 底 记 录

鲁JJ-005 0 0 2

工程名称 台儿庄古城区台湾街建筑设计-B8 施工单位 阳升建设集团有限公司

交底部位 基底 工程名称 基土钎探

技术交底记录

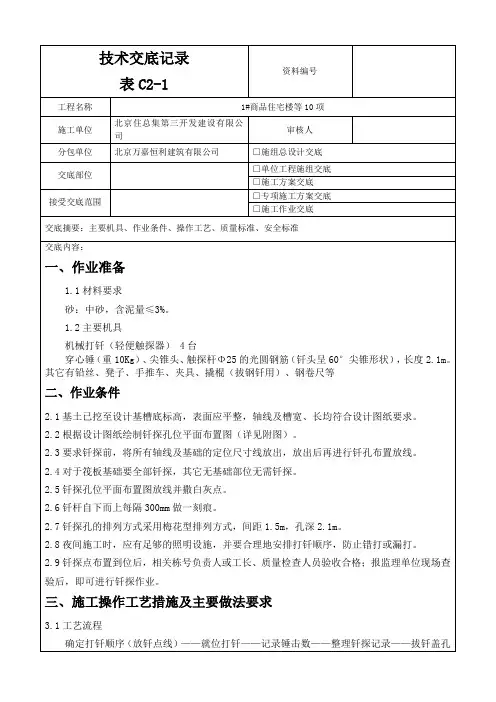

表C2-1 资料编号

工程名称 1#商品住宅楼等10项

施工单位 北京住总集第三开发建设有限公司 审核人

分包单位 北京万嘉恒利建筑有限公司 □施组总设计交底

交底部位 □单位工程施组交底

□施工方案交底

接受交底范围 □专项施工方案交底

□施工作业交底

交底摘要：主要机具、作业条件、操作工艺、质量标准、安全标准

交底内容：

一、作业准备

1.1材料要求

砂：中砂，含泥量≤3%。

1.2主要机具

机械打钎（轻便触探器） 4台

穿心锤（重10Kg）、尖锥头、触探杆Φ25的光圆钢筋（钎头呈60°尖锥形状），长度2.1m。其它有铅丝、凳子、手推车、夹具、撬棍（拔钢钎用）、钢卷尺等

二、作业条件

2.1基土已挖至设计基槽底标高，表面应平整，轴线及槽宽、长均符合设计图纸要求。

2.2根据设计图纸绘制钎探孔位平面布置图（详见附图）。

2.3要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置放线。

2.4对于筏板基础要全部钎探，其它无基础部位无需钎探。

2.5钎探孔位平面布置图放线并撒白灰点。

2.6钎杆自下而上每隔300mm做一刻痕。

2.7钎探孔的排列方式采用梅花型排列方式，间距1.5m，孔深2.1m。

2.8夜间施工时，应有足够的照明设施，并要合理地安排打钎顺序，防止错打或漏打。

2.9钎探点布置到位后，相关栋号负责人或工长、质量检查人员验收合格；报监理单位现场查验后，即可进行钎探作业。

三、施工操作工艺措施及主要做法要求

3.1工艺流程

确定打钎顺序（放钎点线）——就位打钎——记录锤击数——整理钎探记录——拔钎盖孔

——移位——检查孔深——验槽（合格后）——灌砂

3.2按钎探孔位置

钎探孔位平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白灰点，并在孔位上盖砖，砖上应按钎探点布置要求编号。

3.3就位打钎

将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距500mm，把钎杆垂直打入土层中。

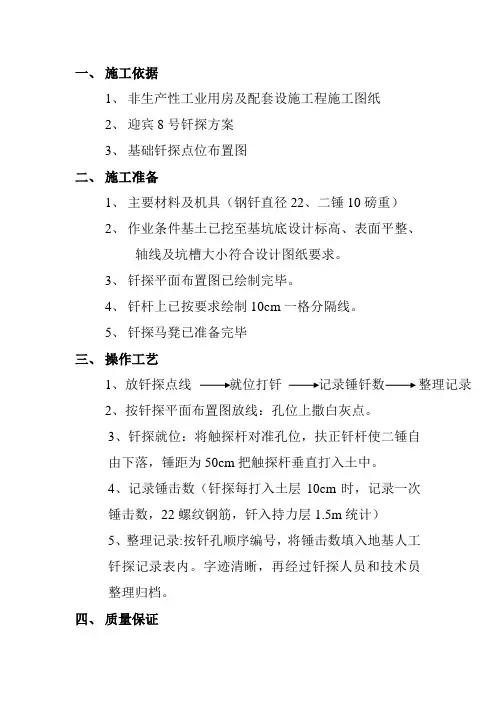

一、 施工依据

1、 非生产性工业用房及配套设施工程施工图纸

2、 迎宾8号钎探方案

3、 基础钎探点位布置图

二、 施工准备

1、 主要材料及机具（钢钎直径22、二锤10磅重）

2、 作业条件基土已挖至基坑底设计标高、表面平整、轴线及坑槽大小符合设计图纸要求。

3、 钎探平面布置图已绘制完毕。

4、 钎杆上已按要求绘制10cm一格分隔线。

5、 钎探马凳已准备完毕

三、 操作工艺

1、放钎探点线 就位打钎 记录锤钎数 整理记录

2、按钎探平面布置图放线：孔位上撒白灰点。

3、钎探就位：将触探杆对准孔位，扶正钎杆使二锤自由下落，锤距为50cm把触探杆垂直打入土中。

4、记录锤击数（钎探每打入土层10cm时，记录一次锤击数，22螺纹钢筋，钎入持力层1.5m统计）

5、整理记录:按钎孔顺序编号，将锤击数填入地基人工钎探记录表内。字迹清晰，再经过钎探人员和技术员整理归档。

四、 质量保证 1、 钎探深度必须符合要求，锤击数记录准确不得弄虚作假。

2、 钎探位基本准确，探孔必须按基础钎探点位布置图设置不得遗漏。

五、 应注意的问题

1、 如遇钎探打不下去时，应及时通知相关工长，在基础钎探点位布置图上做好标记或记录，取消钎孔、移位打钎或增加钎孔，不得不打或随意填写钎探数。

2、 将基础钎探点位布置图上的钎孔数及布置及时与地基人工钎探记录表上的钎孔先行对照，发现错误及时修改或补打，待检查无误时方可交到内业时进行整理归档。

7 天

砼 立

方 体

试 件

抗 压

强 度

检 测

报 告

技术交底记录（表式C2-2-1）编号

工程名称施工单位

交底提要：

地基钎探

交底内容：1、施工准备：1.1、机具及材料准备：

1.1.1、中砂1.1.2、钢钎，用直径25mm钎杆，钎头呈60度尖锥形状，10公斤穿心锤。1.1.3、撬棍（拔钢钎使用）、钢卷尺等。

1.2、作业条件：1.2.1、基土已挖至距基坑底标高200mm，表面已平整，轴线及槽宽、长均符合设计图纸要求。1.2.2做好降水工作，无泡槽现象，基地无可见水。1.2.3、钎探孔按梅花型排列，间距间距1500mm,具体详见《地基钎探平面布置

图》。1.2.4、夜间施工时，应有足够的照明设备，防止错打或漏打。

1.2.5、钎杆上已划好30cm横线。2、工艺流程：放钎点线→就位打钎（同时记录锤击数）→拔钎→查验探孔（合格后）→灌砂

2.1、按照地基钎探平面布置图分区放线，用白灰放出分区控制线，孔位要洒上白灰点。

2.2、钎尖对准孔位，穿心锤套在钎杆上，一人扶正钎杆、一人站在凳子上拉起穿心锤，使其自由下落把钎杆垂直打入土层中。2.3、自由落锤度500mm，节拍均匀，随击随数，每入土300mm记录一次锤击次

数，钎探深为1.50米。2.4、用麻绳将钎杆绑好，留出活套，套内插入撬棍，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移动一段，依此类推，直至完全拔出。不可使蛮力，注意防止钎杆变形。2.5、打钎完毕后，将钎孔用红机砖盖住，砖上用粉笔注明编号，以备验槽时使

用。红机砖要朝向一直，横竖成直线。2.6、按照钎探平面布置图所示编号，将各阶段锤击数填入规定的钎探记录表中。

在经过打钎人员和技术人员签字后归档。归档钎探记录表必须使用黑色签字笔填写，字迹要工整清楚，不可有改动迹象。

技术负责人交底人接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
