起重机伸缩臂伸缩原理

伸缩臂的工作原理

伸缩臂是一种能够自由伸长和缩短的装置，常见于吊车、挖掘机和机械臂等工程设备中。其工作原理是由液压系统驱动，通过控制液压油的流动来改变机械臂的长度。

伸缩臂的主要部分包括伸缩油缸、活塞、密封圈和液压管路等。液压系统通过泵将液压油送入伸缩油缸，使活塞向外伸出。活塞上的密封圈起到密封作用，防止液压油泄漏。当伸缩臂需要缩短时，液压系统控制液压油回流，使油缸内的液压油减少，从而使活塞向内收回，缩短伸缩臂的长度。

为了确保伸缩臂的安全和稳定，通常会在伸缩油缸上安装防止过载的安全阀。当液压油压力超过预设的安全值时，安全阀会打开并释放液压油，以保护伸缩臂不受损坏。

伸缩臂的长度可通过操纵台控制，在操作人员的指令下，液压系统调节液压油的流动速度和方向，从而实现伸缩臂的伸长和缩短。这种工作原理使得伸缩臂可以适应不同工作环境和需求，具有灵活性和高效性的特点。

总之，伸缩臂的工作原理是通过液压系统的驱动，控制液压油的流动来改变机械臂的长度，实现伸缩功能。这种机制使得伸缩臂在工程设备中发挥着重要作用。

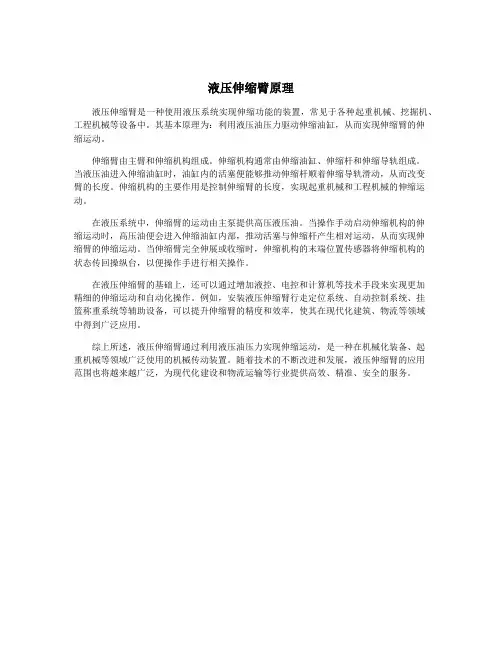

液压伸缩臂原理

液压伸缩臂是一种使用液压系统实现伸缩功能的装置，常见于各种起重机械、挖掘机、工程机械等设备中。其基本原理为：利用液压油压力驱动伸缩油缸，从而实现伸缩臂的伸缩运动。

伸缩臂由主臂和伸缩机构组成。伸缩机构通常由伸缩油缸、伸缩杆和伸缩导轨组成。当液压油进入伸缩油缸时，油缸内的活塞便能够推动伸缩杆顺着伸缩导轨滑动，从而改变臂的长度。伸缩机构的主要作用是控制伸缩臂的长度，实现起重机械和工程机械的伸缩运动。

在液压系统中，伸缩臂的运动由主泵提供高压液压油。当操作手动启动伸缩机构的伸缩运动时，高压油便会进入伸缩油缸内部，推动活塞与伸缩杆产生相对运动，从而实现伸缩臂的伸缩运动。当伸缩臂完全伸展或收缩时，伸缩机构的末端位置传感器将伸缩机构的状态传回操纵台，以便操作手进行相关操作。

在液压伸缩臂的基础上，还可以通过增加液控、电控和计算机等技术手段来实现更加精细的伸缩运动和自动化操作。例如，安装液压伸缩臂行走定位系统、自动控制系统、挂篮称重系统等辅助设备，可以提升伸缩臂的精度和效率，使其在现代化建筑、物流等领域中得到广泛应用。

综上所述，液压伸缩臂通过利用液压油压力实现伸缩运动，是一种在机械化装备、起重机械等领域广泛使用的机械传动装置。随着技术的不断改进和发展，液压伸缩臂的应用范围也将越来越广泛，为现代化建设和物流运输等行业提供高效、精准、安全的服务。

伸缩臂原理

伸缩臂原理是一种基于力学原理的设计理念，被广泛应用于机械设备和工程建筑中。它的设计思路源于人体骨骼结构的运动原理，通过具有一定弹性的材料和结构，使得机械臂能够在不同的工作条件下伸缩自如。

伸缩臂原理的核心概念是基于杠杆原理和弹性力学的相互作用。通过设计合理的杆件连接和结构支撑，能够在外力作用下进行伸缩和调节。而弹性材料的运用，则能够提供主动的力量，并且在外力消失之后能够回复原样，使机械臂能够灵活适应不同的工作环境和工作要求。

伸缩臂原理的应用领域非常广泛。在工程建筑中，伸缩臂能够用于吊装重物、搭建临时结构等工作。在机械设备中，伸缩臂则能够用于取料、堆放、抓取等操作。其灵活的伸缩性能，不仅能够提高工作效率，还能够减轻工作人员的劳动强度，提高工作安全性。

总的来说，伸缩臂原理的应用，既能够提高机械设备的工作效率，又能够适应不同工作环境的需求。其独特的设计理念和结构优势，使得伸缩臂在现代工程和机械领域中得到了广泛的应用和发展。

五节伸缩臂的结构原理

1. 绳排系统

绳排系统在中国已经应用的比较成熟，也是一种历史比较悠久的技术。

此技术的优点是臂长变化容易、工作臂长种类多、可以带载伸缩、实用性很强，缺点是自重重、对整机稳定性的影响较大。

现在在100吨以下的起重机上应用的比较广泛，其原理如图，就是简单的滑轮原理。

对于四节臂以上起重臂的伸缩机构又分为以下两种：

多缸或多级缸加一级绳排、单缸或多缸加两级绳排。

DEMAG和TADANO部分产品采用第一种伸缩机构，这种伸缩机构的特点是最末一节伸缩臂采用钢丝绳伸缩，其它伸缩臂采用多级缸或多个单级缸或多级缸和单级缸套用等方式直接用液压缸伸缩。因而最末伸缩臂的截面变化较大，其它臂节截面的变化较小。

在过去，徐重、浦沅、长起跟随LIEBHERR技术多年，普遍使用第二种伸缩机构，使用单缸或双缸加绳排实现四节或五节臂的伸缩。

这种伸缩方式在国内最先进，但解决五节臂以上起重臂的伸缩难度很大。

北起、泰起、锦重等厂家采用第一种伸缩机构（多个单级缸加一级绳排），但由于技术落后，第二缸、第三缸的进回油依靠软管卷筒输送。

现在，大多数5节臂的起重机使用的是双缸双绳排的技术，一般为第2节臂独立伸缩，第3.4.5节臂同步伸缩；4节臂的一般单缸双绳排为2.3.4节同步伸缩。

其局限性在于最末一、二节伸缩臂采用钢丝绳伸缩，其它伸缩臂用油缸伸缩，因而最末伸缩臂的截面变化较大，大大降低了起重机在大幅度下的起重性能；

同时，对于大吨位的起重机，对钢丝绳的要求也非常高，符合要求钢丝绳非常难加工。

虽然有些日本企业有将绳排技术发展到6节甚至更多，但是对于中大吨位起重机，一般企业还是优先考虑单缸插销技术。

2.单缸插销系统

单缸插销式伸缩臂技术是典型的机、电、液一体化系统.以较典型的德国利勃海尔为例，作为伸缩臂伸缩的执行机构，主要由（见图）1．伸缩缸、2．拔销机构、3．缸销等组成，为保证伸缩臂伸缩过程的安全性、可靠性，该机构采用内置式互锁系统即在伸缩油缸上装的弹簧驱动缸销销定伸缩臂后，才机械释放该节臂和其他节臂的连接。
