本文主要介绍燃气气体报警器有哪些要求及注意事项。
燃气气体报警器系统的布线要求、燃气气体报警器系统的安装要求、燃气气体报警器系统的安装要求燃气气体报警器系统的布线要求一、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
本条规定了燃气气体报警器控制系统应单独布线,如果不同电压等级、不同电流类别的导线布置在同一导管内,有可能会影响报警控制系统的可靠性。
二、本条规定了燃气报警控制系统在非防爆区域的布线要求。
规定了可燃气体报警器控制系统传输路线芯截面的最小面积,同时还强调要满足机械强度的要求。
三、本条规定了防爆区域的布线要求。
四、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
本条强调了导管内或线槽内不应有积水或杂物,主要是考虑到有积水或杂物影响施工质量。
如果导管内有积水会影响线路的绝缘;如果导线内有杂物会影响穿线或刮伤导线。
五、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
本条规定了导线在导管和线槽内不准有接头或扭结。
如果有接头将影响线路机械强度,是故障的隐患点。
六、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
本条规定主要是考虑提高系统的可靠性。
七、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
主要是防止灰尘和水汽进入管子引起导电或腐蚀管子。
八、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
主要考虑如果管路太长或弯头过多,会引起穿线困难。
九、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
本条规定主要考虑使导管安装牢固。
十、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。
本条规定的目的一方面是确保穿线顺利,另一方面是防止导管或线槽由于自重使其长期处于受力状态,也使导管或线槽内的导线受力,影响到导线寿命。
十一、主要参考《火灾自动报警系统施工及验收规范》GB 50166的有关规定。

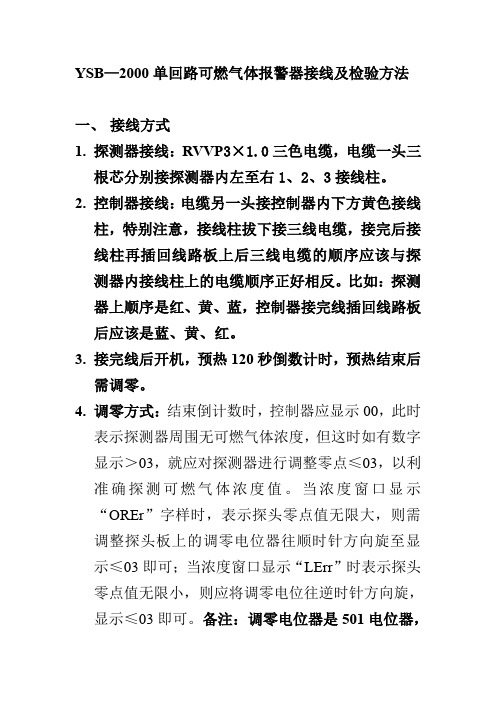

YSB—2000单回路可燃气体报警器接线及检验方法一、接线方式1.探测器接线:RVVP3×1.0三色电缆,电缆一头三根芯分别接探测器内左至右1、2、3接线柱。
2.控制器接线:电缆另一头接控制器内下方黄色接线柱,特别注意,接线柱拔下接三线电缆,接完后接线柱再插回线路板上后三线电缆的顺序应该与探测器内接线柱上的电缆顺序正好相反。
比如:探测器上顺序是红、黄、蓝,控制器接完线插回线路板后应该是蓝、黄、红。
3.接完线后开机,预热120秒倒数计时,预热结束后需调零。
4.调零方式:结束倒计数时,控制器应显示00,此时表示探测器周围无可燃气体浓度,但这时如有数字显示>03,就应对探测器进行调整零点≤03,以利准确探测可燃气体浓度值。
当浓度窗口显示“OREr”字样时,表示探头零点值无限大,则需调整探头板上的调零电位器往顺时针方向旋至显示≤03即可;当浓度窗口显示“LErr”时表示探头零点值无限小,则应将调零电位往逆时针方向旋,显示≤03即可。
备注:调零电位器是501电位器,103电位器为出厂调校电位器,出厂已设定,任何单位不得随意更改。
二、检验方法1.在仪器正常工作状态下,用国家标准物质对仪器进行标定检测。
2.在密闭空间内对探测器传感元件充气,充气流量为:500ml/分钟3.此时,控制器显示浓度应该为标准物质的实际浓度值,如控制器显示浓度不是标准物质的浓度值,用螺丝刀调整探测器内501电位器,使显示浓度与标准物质的实际浓度吻合。
4.再次充气,仪器显示浓度后检测结束,如误差超过±5%,则判定仪器不合格。
如误差在±5%内,则判定仪器合格。
可燃气体探测器安装规范可燃气体探测器是一种用于监测环境中可燃气体浓度的设备,常用于工业厂房、实验室、地下室、商业场所等需要监测可燃气体的空间。
为了确保可燃气体探测器的有效工作和安全运行,安装时需要遵循一定的规范。
以下是可燃气体探测器安装的一般规范。
1. 安装位置选择:根据可燃气体的密度和扩散特性,选择合适的安装位置。
一般情况下,可燃气体探测器应安装在离地面1-1.5米高度的位置,以保持离地面的垂直间距。
2. 避免遮挡和干扰:可燃气体探测器的周围应避免有物体遮挡和干扰,以免影响探测器的性能。
3. 安装固定:可燃气体探测器应固定在墙壁、天花板或其他适当的位置上,确保固定牢固。
安装时应注意避免与其他设备或建筑物相互干扰。
4. 供电系统:可燃气体探测器的供电系统应符合相关的电气安全规范,供电线路应经过专业人员安装和检测,确保供电稳定可靠。
5. 连接气体管道:如有需要,可燃气体探测器应连接到气体管道上,以实时监测管道内的可燃气体浓度。
连接管道时,应注意管道的密封性和连接的可靠性,以避免气体泄漏。
6. 报警信号输出:可燃气体探测器的报警信号应能够及时传输到控制室或其他监测设备上。
对于涉及安全的环境,建议采用多种方式进行报警,如声光报警、电话报警等。
7. 定期维护和检测:安装完成后,应对可燃气体探测器进行定期的维护和检测。
包括对探测器的清洁、定期校准和更换传感器等。
这能够确保可燃气体探测器的正常工作和准确性。
8. 建立警示标识:安装完可燃气体探测器后,应在可燃气体较为集中的区域设置警示标识,以提醒人们注意可燃气体的存在,并采取相应的防护措施。
9. 安全使用和操作:可燃气体探测器在使用中应严格按照说明书和相关安全规定进行操作,不得擅自更改、拆卸或修理。
同时,应定期对人员进行使用和操作的培训,提高安全意识和应急响应能力。
总之,可燃气体探测器的安装需要遵循一定的规范,以确保其安全性和有效性。
只有在合适的位置固定并进行正确的供电和连接,定期维护和检测,才能保证可燃气体探测器的正常工作,及时预警可燃气体泄漏,为人们的生命和财产安全提供保障。
可燃气体探测器安装规范(总2页)
--本页仅作为文档封面,使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
可燃气体探测器安装规范
可燃气体探测器安装规范:
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内,尽可能靠近,但不要影响其它设备操作,同时尽量避免高温、高湿环境。
2 可燃气体检测探头用于大面积气体检测时可采用10~12平方米一个探头布置,也可达到检测报警效果。
3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装,应确保安装牢固可靠,同时应考虑便于维护、标定。
4 可燃气体检测探头安装高度:检测氢气、天然气、城市煤气等比重小于空气的气体时,采用距屋顶1米左右安装;检测液化石油气等比重大于空气的气体时,采用距地面~2米左右安装。
5 可燃气体检测探头布线应采用三芯屏蔽电缆,单根线径大于1平方毫米,接线时屏蔽层必须接地。
6 可燃气体检测探头现场走线应穿管,所用管子应符合消防要求,管子应
与探头连接,以达到消防要求。
7 可燃气体检测探头安装时应传感器朝下固定。
8 可燃气体检测探头应在断电情况下接线,确定接线正确后通电;应在确定现场无可燃气泄漏情况下,开盖调试探头。
9 可燃气体检测探头应至少每年标定一次,以确保检测精度。
可燃气体探测器的接线方法
可燃气体探测器是一种具备监测一种或多种气体浓度功能的仪器,拥有催化型、红外型等多种不同探测方式的型号种类。
在安装该设备的时候,需要为其接线,下面小编就讲讲它的接线方法。
可燃气体探测器
可燃气体探测器接线有两种,一种是4-20mA信号输出的4路或者6路并联接线,单独控制但耗费电源线材料。
另一种是RS485总线制信号输出的32台或64台串联接线,好处是节省原材料。
1、4-20mA信号
4-20mA信号输出的4路或者6路并联接线,气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖,然后从其左侧通用钳子剥好的电源线,对着继电器结构,使用螺丝刀一次插入拧紧即可。
由于这种三线制信号输出是并联的形式,每个可燃气体探头都需要一次连接,并重新走线。
2、RS485总线制信号
RS485总线制信号输出的32台或64台串联接线,气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖,然后从其左侧通用钳子剥好的电源线,对着如图的继电器结构,使用螺丝刀一次插入拧紧即可。
由于这种四线制信号输出的串联形式,可以根据提前设计好的安装方案,在每个可燃气体探头安装点依次接入电源线来连通,不需要重新走向,节省很多电源线材料。
可燃气体探测器安装规范之杨若古兰创作
可燃气体探测器安装规范: 1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄露处附近方圆1米的范围内,尽可能靠近,但不要影响其它设备操纵,同时尽量防止高温、高湿环境.
2 可燃气体检测探头用于大面积气体检测时可采取10~12平方米一个探头安插,也可达到检测报警后果.
3 可燃气体检测探头安装方式可采取房顶吊装、墙壁安装或抱管安装,应确保安装牢固可靠,同时应考虑便于保护、标定.
4 可燃气体检测探头安装高度:检测氢气、天然气、城市煤气等比重小于空气的气体时,采取距屋顶1米摆布安装;检测液化石油气等比严重于空气的气体时,采取距地面1.5~2米摆布安装.
5 可燃气体检测探头布线应采取三芯屏蔽电缆,单根线径大于1平方毫米,接线时屏蔽层必须接地.
6 可燃气体检测探头现场走线应穿管,所用管子应符合消防请求,管子应与探头连接,以达到消防请求.
7 可燃气体检测探头安装时应传感器朝下固定.
8 可燃气体检测探头应在断电情况下接线,确定接线准确后通电;应在确定现场无可燃气泄露情况下,开盖调试探头.
9 可燃气体检测探头应至多每年标定一次,以确保检测精度.。
可燃气体探测器的安装高度及规范1、可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内,尽可能靠近,但不要影响其它设备操作,同时尽量避免高温、高湿环境。
2、可燃气体探测器用于大面积气体检测时可采用10~12平方米一个探头布置,也可达到检测报警效果。
3、可燃气体探测器安装方式可采用房顶吊装、墙壁安装或抱管安装,应确保安装牢固可靠,同时应考虑便于维护、标定。
4、可燃气体探测器安装高度:检测氢气、天然气、城市煤气等比重小于空气的气体时,采用距屋顶0.3~0.6米左右安装;检测液化石油气等比重大于空气的气体时,采用距地面0.3~0.6米左右安装。
5、可燃气体探测器布线应采用三芯屏蔽电缆,单根线径大于1平方毫米,接线时屏蔽层必须接地。
6、可燃气体探测器现场走线应穿管,所用管子应符合消防要求,管子应与探头连接,以达到消防要求。
7、可燃气体探测器安装时应传感器朝下固定。
8、可燃气体探测器应在断电情况下接线,确定接线正确后通电;应在确定现场无可燃气泄漏情况下,开盖调试探头。
9、可燃气体探测器应至少每年标定一次,以确保检测精度。
根据GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》的相关规定,依据检测气体的密度及风向来确定探测器的安装位置,但应避免将探测器安装在空气流动过大的地方。
一般情况下,面积适中的室内空间,可依据保护半径均匀布点,即探测器安装在离释放源距离7.5m以内或两只探测器的水平距离在15m以内;面积过大或存在大量可通风部位的室内空间,应按室外情况布置探测器。
探测器安装在室外时,应布置在可燃气体释放源的全年小频率风向的上风侧,与释放源的距离不宜大于15m;探测器布置在可燃气体释放源的全年小频率风向的下风侧时,与释放源的距离不宜大于5m。
检测比空气重的气体时,探测器安装高度应距地面0.3~0.6m;检测比空气轻的气体时,探测器安装高度宜高出释放源0.5~2m。
可燃气体检测报警器安装技术要求
可燃气体检测报警器的安装技术要求主要包括以下几个方面:
1. 探测器选点:应选择阀门、管道接口、出气口或易泄漏附近方圆2-4米的范围内,尽可能靠近,但不影响其他设备操作。
2. 探测器安装位置:应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定。
对于气体密度大于空气的介质,应将检测器安装在低于泄漏点的下方平面上,并注意周围环境特点。
被测气体的密度不同,室内探头的安装位置也应不同。
被测气体密度小于空气密度时,探头应安装在距屋顶30cm外,方向向下;反之,探头应安装在距地面30cm处,方向向上。
3. 探测器数量:取决于房间大小、通风状况和可燃气体可能存在的区域。
4. 防水防雨:室外用一般是防爆场所,隔爆型外壳的设计已经可以防水,但是气体传感器部分只有采用通气设计,才能检测泄露气体,所以传感器部分必须防水。
防爆型探测器上已安装了塑料防护罩,一般溅落的水滴可不受影响。
但是室外用时,大雨的降落或从地面回溅,或者在专业厨房用时,不小心被水龙头溅上,都可能导致传感器进水失效。
而且,用户在采取防水防雨措施时,还必须保证传感器部分的透气性。
5. 有效覆盖水平半径:室内宜为,室外宜为15米。
在有效覆盖面积内可设置一台探测器。
请注意,具体要求可能会因使用环境和探测器类型而有所不同。
建议遵循生产商的使用说明或者咨询相关领域的专家。
可燃气体探测器安装规范可燃气体探测器是一种用于检测室内空气中可燃气体浓度的仪器设备,为了确保其正常工作和准确检测,我们在安装探测器时需要按照一定的规范进行操作。
以下是可燃气体探测器安装的一般规范:1. 安装位置选择:可燃气体探测器的安装位置应考虑到可能的泄漏源以及气体扩散的路径,选择可能产生泄漏的设备周围、管道和阀门等位置,但应避免安装在通风口和排风扇附近以及空气流动速度较快的位置。
同时,应避免安装在可能暴露于高温、冷却剂或化学腐蚀剂等环境中的位置。
2. 安装高度:可燃气体探测器的安装高度通常会根据气体密度的不同而有所差异。
对于气体比空气轻的可燃气体,如天然气和乙炔等,探测器应安装在离地面30cm-60cm的高度;对于气体比空气重的可燃气体,如液化石油气和甲烷等,探测器应安装在离地面10cm-30cm的高度。
这样能够有效检测到可能泄露的气体。
3. 安装间距:可燃气体探测器的安装间距应根据探测器的灵敏度和探测气体的扩散特性来确定。
通常情况下,当探测器的灵敏度较高时,可以适当增大安装间距;当探测器的灵敏度较低时,应减小安装间距。
一般建议探测器的安装间距为4-6米。
4. 电源和信号线规范:可燃气体探测器的电源和信号线安装应遵循国家电气规范和相关安全规定。
电源线和信号线不得与强电线路同线敷设,要严格禁止出现短路、漏电等安全隐患。
此外,还要注意电源和信号线的可靠固定,以防止被人为移动或拔出。
5. 探测器标识:安装完可燃气体探测器后,应在其周围醒目的位置设置标志牌,标示该区域已安装可燃气体探测器。
标志牌上应显示探测器的类型、测量范围、安装日期等信息,以提醒周围人员注意安全并遵守相应的操作规程。
总之,可燃气体探测器的安装需要遵循相关规范和标准,合理选择安装位置、安装高度和安装间距,并保证电源和信号线的安全可靠。
只有按照规范进行安装,我们才能确保可燃气体探测器正常工作,及时发现并防止可燃气体泄漏事故的发生。
可燃气体探测器安装标准可燃气体探测器是一种用于监测环境中可燃气体浓度的设备,广泛应用于工业生产、仓储、石油化工等场所。
正确的安装是确保可燃气体探测器正常工作的关键,下面将介绍可燃气体探测器的安装标准。
1. 安装位置选择。
可燃气体探测器的安装位置应该尽可能靠近可能泄漏可燃气体的区域,例如管道、阀门、储罐等。
同时,应避免安装在通风口、风口、水汽密集处,以免影响探测器的灵敏度和准确性。
2. 安装高度要求。
一般来说,可燃气体探测器的安装高度应该与泄漏气体的密度有关。
如果泄漏气体的密度大于空气,则探测器应安装在离地面30cm-60cm的位置;如果泄漏气体的密度小于空气,则探测器应安装在距离地面1.5m-2m的位置。
3. 安装方式。
可燃气体探测器的安装方式应该符合相关的安装规范和标准。
一般来说,可燃气体探测器可以采用吊装、壁挂、台式等多种安装方式,具体选择应根据现场环境和要求来确定。
4. 安装注意事项。
在安装可燃气体探测器时,需要注意以下几点:(1)安装前应检查探测器的外观是否完好,各部件是否齐全,确保没有损坏或者缺失。
(2)安装时应按照产品说明书或者相关标准要求进行,不得随意更改或者调整。
(3)安装后需要进行功能测试和校准,确保探测器能够正常工作。
(4)安装完成后需要将安装位置标识清晰,以便于后期的维护和管理。
5. 安装后的检查和维护。
安装完成后,需要定期对可燃气体探测器进行检查和维护,以确保其长期稳定可靠地工作。
检查和维护内容包括但不限于清洁探测器表面、检查传感器状态、校准探测器等。
总结:可燃气体探测器的安装标准对于保障工作场所的安全生产具有非常重要的意义。
正确的安装位置选择、安装高度要求、安装方式以及安装后的检查和维护都是确保探测器正常工作的关键。
只有严格按照相关标准和规范进行安装,才能有效地预防可燃气体泄漏事故的发生,保障人员和设备的安全。
可燃气体报警器接线规格、气体探测器安装
规范以及接线规格
概括、总结可燃气体探测器安装规范以及接线规格要求:
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内,尽可能靠近,但不要影响其它设备操作,同时尽量避免高温、高湿环境。
2 可燃气体检测探头用于大面积气体检测时可采用10~12平方米一个探头布置(或3-5米为半径的圆),也可达到检测报警效果。
3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装,应确保安装牢固可靠,同时应考虑便于维护、标定。
4 可燃气体检测探头安装高度:检测氢气、天然气、城市煤气等比重小于空气的气体时,采用距屋顶1米左右安装;检测液化石油气等比重大于空气的气体时,采用距地面
1.5~2米左右(或距地30公分的高度)安装。
5 可燃气体检测探头布线应采用三芯屏蔽电缆,单根线径大于1平方毫米,接线时屏蔽层必须接地。
6 可燃气体检测探头现场走线应穿管,所用管子应符合消防要求,管子应与探头连接,要达到防爆要求。
7 可燃气体检测探头安装时应传感器朝下固定。
8 可燃气体检测探头应在断电情况下接线,确定接线正确后通电;应在确定现场无可燃气泄漏情况下,开盖调试探头。
9 可燃气体检测探头应至少每年标定一次,以确保检测精度。
安装时所电缆规格为:RVV3×1.0mm2 或RVVP3×1.0mm2
为达到防爆要求请在安装时防爆管连接之间要加防爆接线盒。
-全文完-。
