路基砂垫层质量检验标准

城镇道路工程施工与质量验收规范一览表路基土方路基一、土方路基（路床）质量检验应符合下列规定：检查数量：每车道、每20m测一点。

检验方法：弯沉仪检测。

稳定、平顺等。

二、路肩质量检验应符合下列规定：1、肩线应顺畅、表面平整,不积水、不阻水。

检查数量：全数检查检验方法：观察2、路肩压实度应大于或等于90％。

检查数量:每100m，每侧各抽检一点。

检验方法：环刀法、灌水法或灌砂法。

砂垫层的材料质量应符合设计要求.检查数量：按不同材料进场批次,每批检查1次。

检验方法:查检验报告。

砂垫层的压实度应大于等于90%。

检查数量:每1000m2、每压实层抽检3点。

检验方法：灌砂法。

一、石灰稳定土类基层：(原材料)1、土应符合下列要求：1）、宜采用塑性指数10～15的粉质黏土、黏土.2）、土中的有机物含量宜小于10%。

3）、使用旧路的级配砾砂石、砂石或杂填土等应先进行试验。

级配砾石、砂石等材料的最大粒径不宜超过分层厚度的60%,且不应大于10cm。

土中欲掺入碎砖等粒径时,粒料掺入应经试验确定。

2、石灰应符合下列要求:Ⅰ等≥75%，Ⅱ等≥70％，Ⅲ等≥60%；未消化残渣含量指标均与镁质生石灰指标相同.3、粉煤灰应符合下列规定：1）、粉煤灰中的sio2/ Alo3、和FeO3总量宜大于70％；在温度为700℃时的烧失量宜小于或等于10％。

2）、当烧失量大于10%时,应经试验确定混合料强度符合强度要求时，方可使用。

3）、细度应满足90％通过0。

3mm筛孔，70％通过0。

075mm筛孔,比表面积宜大于2500cm2/g。

4、砂砾应符合以下规定：1）、砂砾应经破碎、筛分、级配宜符合下表，破碎砂砾中最大粒径不应大于1）、城市快速路、主干路基层大于97%，底基层大于或等于93%。

2）、其他等级道路基层大于或等于95%,底基层大于或大于93％。

检查数量：每1000m2 ,每压实层抽检1点.检验方法：环刀法、灌水法或灌砂法.3）、基层、底基层试件做7天无侧限抗压强度，应符合设计要求。

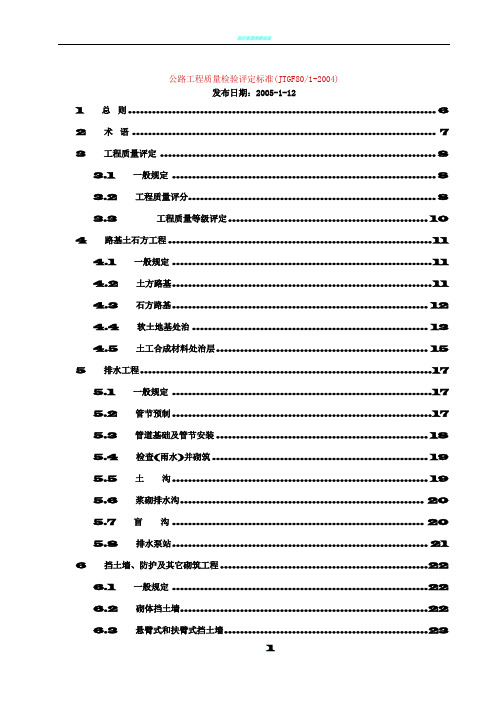

公路工程质量检验评定标准(JTGF80/1-2004)发布日期：2005-1-121 总则 (6)2 术语 (7)3 工程质量评定 (8)3.1 一般规定 (8)3.2 工程质量评分 (8)3.3 工程质量等级评定 (10)4 路基土石方工程 (11)4.1 一般规定 (11)4.2 土方路基 (11)4.3 石方路基 (12)4.4 软土地基处治 (13)4.5 土工合成材料处治层 (15)5 排水工程 (17)5.1 一般规定 (17)5.2 管节预制 (17)5.3 管道基础及管节安装 (18)5.4 检查(雨水)并砌筑 (19)5.5 土沟 (19)5.6 浆砌排水沟 (20)5.7 盲沟 (20)5.8 排水泵站 (21)6 挡土墙、防护及其它砌筑工程 (22)6.1 一般规定 (22)6.2 砌体挡土墙 (22)6.3 悬臂式和扶臂式挡土墙 (23)6.4 锚杆、锚碇板和加筋土挡土墙 (24)6.5 桩板式挡土墙 (26)6.6 墙背填土 (27)6.7 抗滑桩 (27)6.8 挖方边坡锚喷防护 (28)6.9 锥、护坡 (29)6.10 砌石工程 (30)6.11 导流工程 (31)6.12 石笼防护 (31)7 路面工程 (33)7.1 一般规定 (33)7.2 水泥混凝土面层 (33)7.3 沥青混凝土面层和沥青碎(砾)石面层 (35)7.4 沥青贯入式面层(或上拌下贯式面层) (37)7.5 沥青表面处治面层 (39)7.6 水泥土基层和底基层 (40)7.7 水泥稳定粒料(碎石、砂砾或矿渣等)基层和底基层 (41)7.8 石灰土基层和底基层 (42)7.9 石灰稳定粒料(碎石，砂砾或矿渣等)基层和底基层 (43)7.10 石灰、粉煤灰土基层和底基层 (44)7.11 石灰、粉煤灰稳定粒料(碎石、砂砾或矿渣等)基层和底基层 (45)7.12 级配碎(砾)石基层和底基层 (46)7.13 填隙碎石(矿渣)基层和底基层 (47)7.14 路缘石铺设 (48)7.15 路肩 (49)8 桥梁工程 (50)8.1 一般规定 (50)8.3 钢筋和预应力筋加工、安装及张拉 (51)8.4 砌体 (54)8.5 基础 (57)8.6 墩、台身和盖梁 (66)8.7 梁桥 (69)8.8 拱桥 (75)8.9 钢桥 (84)8.10 斜拉桥 (89)8.11 悬索桥 (100)8.12 桥面系和附属工程 (113)9 涵洞工程 (124)9.1 一般规定 (124)9.2 涵洞总体 (124)9.3 涵台 (125)9.4 涵管制作 (125)9.5 管座及涵管安装 (125)9.6 盖板制作 (126)9.7 盖板安装 (126)9.8 箱涵浇筑 (127)9.9 拱涵浇(砌)筑 (127)9.10 倒虹吸竖井、集水井砌筑 (128)9.11 一字墙和八字墙 (129)9.12 锥坡 (129)9.13 顶入法施工的桥、涵 (129)10 隧道工程 (131)10.1 一般规定 (131)10.3 明洞浇筑 (132)10.4 明洞防水层 (133)10.5 明洞回填 (134)10.6 洞身开挖 (134)10.7 (钢纤维)喷射混凝土支护 (135)10.8 锚杆支护 (136)10.9 钢筋网支护 (137)10.10 仰拱 (137)10.11 混凝土衬砌 (138)10.12 钢支撑支护 (138)10.13 衬砌钢筋 (139)10.14 防水层 (140)10.15 止水带 (140)10.16 排水 (141)10.17 超前锚杆 (141)10.18 超前钢管 (142)11 交通安全设施 (143)11.1 一般规定 (143)11.2 交通标志 (143)11.3 路面标线 (144)11.4 波形梁钢护栏 (146)11.5 混凝土护栏 (147)11.6 缆索护栏 (148)11.7 突起路标 (149)11.8 轮廓标 (150)11.9 防眩设施 (150)11.10 隔离栅和防落网 (151)12 环保工程 (153)12.1 一般规定 (153)12．2 砌块体声屏障 (153)12.3 金属结构声屏障 (154)12.4 中央分隔带绿化 (155)12.5 路侧绿化 (156)12.6 互通立交区绿化 (157)12.7 养护管理区、服务区绿化 (157)12.8 取、弃土场绿化 (158)附录A 单位、分部及分项工程的划分 (160)附录B 路基、路面压实度评定 (164)附录C 水泥混凝土弯拉强度评定 (165)附录D 水泥混凝土抗压强度评定 (167)附录E 喷射混凝土抗压强度评定 (168)附录F 水泥砂浆强度评定 (169)附录G 半刚性基层和底基层材料强度评定 (170)附录H 路面结构层厚度评定 (171)附录I 路基、柔性基层、沥青路面弯沉值评定 (172)附录J 工程质量检验评定用表 (173)附录K 路面横向力系数评定 (177)附录L 本规范用词说明 (178)1 总则1.0.1 目的为了加强公路工程质量管理，统一公路工程质量检验标准和评定标准，保证工程质量，制定本标准。

公路路基、排水、防护工程质量检验评定标准第一章工程质量评定一、一般规定1、建设项目的划分（1)、单位工程：在建设项目中,根据签订的合同，具有独立施工条件的工程。

（2）、分部工程：在单位工程中，应按结构部位、路段长度及施工特点或施工任务划分为若干个分部工程.（3）、分项工程:在分部工程中，应按不同的施工方法、材料、工序及路段长度等划分为若干个分项工程.2、工程质量评定等级为合格与不合格，应按分项、分部、单位工程、合同段和建设项目逐级评定。

二、工程质量评分1、分项工程质量评分（1）检验内容：基本要求、实测项目、外观鉴定、质量保证资料(2）分项工程评分值=分项工程得分-外观缺陷减分-资料不全减分2、分部工程和单位工程质量评分分部（单位）工程评分值=各分部（单位）工程评分值乘以相应权值除以各分部（单位)工程评分权值3、质量保证资料质量保证资料包括：（1）、所有原材料、半成品和成品质量检验结果（2)、材料配比、拌和加工控制检验和试验数据（3）、地基处理、隐蔽工程施工记录和大桥、隧道施工监控资料.(4）、各项质量控制指标的试验记录和质量检验汇总图表（5）、施工过程中遇到的非正常情况记录及其对工程质量影响分析(6)、施工过程中如发生质量事故，经处理补救后,达到设计要求的认可证明文件.三、工程质量等级评定1、分项工程质量等级评定分项工程评分值不小于75分者为合格，小于75分的为不合格，机电工程、属于工厂加工制造的桥梁金属构件不小于90分2、分部工程质量等级评定所属分项工程必须全部合格3、单位工程质量等级评定所属分部工程必须全部合格4、合同段和建设项目质量等级评定所含单位工程必须全部合格第二章路基土石方工程一、一般规定1、土方路基和石方路基的实测项目技术指标的规定值或允许偏差按高速公路、一级公路和其他公路两档设定,土方路基压实度按高速公路和一级公路、二级公路、三级公路和四级公路三档设定2、路肩工程可作为路面工程的一个分项工程进行检查评定3、服务区停车场、收费广场的土方工程压实标准可按土方路基要求进行监控二、土方路基1、基本要求（1）在路基用地和取土坑范围内，应清除植被、杂物、积水、淤泥和表土,处理坑塘，并按规范和设计要求对基底进行压实（2）路基填料应符合规范和设计的规定，经认真调查、试验后合理选用（3）填方路基须分层填筑压实，每层表面平整,路拱合适，排水良好（4）施工临时排水系统应与设计排水系统结合，避免冲刷边坡，勿使路基附近积水.（5）在设定取土区内合理取土,不得滥开滥挖。

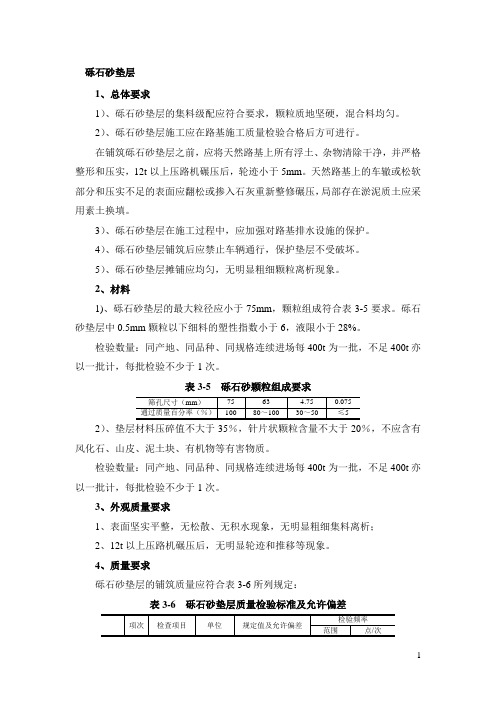

砾石砂垫层1、总体要求1）、砾石砂垫层的集料级配应符合要求，颗粒质地坚硬，混合料均匀。

2）、砾石砂垫层施工应在路基施工质量检验合格后方可进行。

在铺筑砾石砂垫层之前，应将天然路基上所有浮土、杂物清除干净，并严格整形和压实，12t以上压路机碾压后，轮迹小于5mm。

天然路基上的车辙或松软部分和压实不足的表面应翻松或掺入石灰重新整修碾压，局部存在淤泥质土应采用素土换填。

3）、砾石砂垫层在施工过程中，应加强对路基排水设施的保护。

4）、砾石砂垫层铺筑后应禁止车辆通行，保护垫层不受破坏。

5）、砾石砂垫层摊铺应均匀，无明显粗细颗粒离析现象。

2、材料1)、砾石砂垫层的最大粒径应小于75mm，颗粒组成符合表3-5要求。

砾石砂垫层中0.5mm颗粒以下细料的塑性指数小于6，液限小于28%。

检验数量：同产地、同品种、同规格连续进场每400t为一批，不足400t亦以一批计，每批检验不少于1次。

表3-5 砾石砂颗粒组成要求2）、垫层材料压碎值不大于35％，针片状颗粒含量不大于20％，不应含有风化石、山皮、泥土块、有机物等有害物质。

检验数量：同产地、同品种、同规格连续进场每400t为一批，不足400t亦以一批计，每批检验不少于1次。

3、外观质量要求1、表面坚实平整，无松散、无积水现象，无明显粗细集料离析；2、12t以上压路机碾压后，无明显轮迹和推移等现象。

4、质量要求砾石砂垫层的铺筑质量应符合表3-6所列规定：表3-6 砾石砂垫层质量检验标准及允许偏差施工要求1、运输和摊铺集料1）、集料装车时，应控制每车料的数量基本相等。

2）、卸料距离应严格掌握，避免料不够或过多。

采用两种集料时，应先将主要集料运到路上，待主要集料摊铺后，再运另一种集料并摊铺。

如粗细两种集料的最大粒径相差很多，应在粗集料处于潮湿状态下摊铺细集料。

3）、集料每隔一定距离应留一缺口。

运送集料较摊铺集料工序宜只提前数天。

4）、用平地机或其他合适的机具将料均匀地摊铺在预定的宽度上，表面应力求平整，并有规定的路拱。

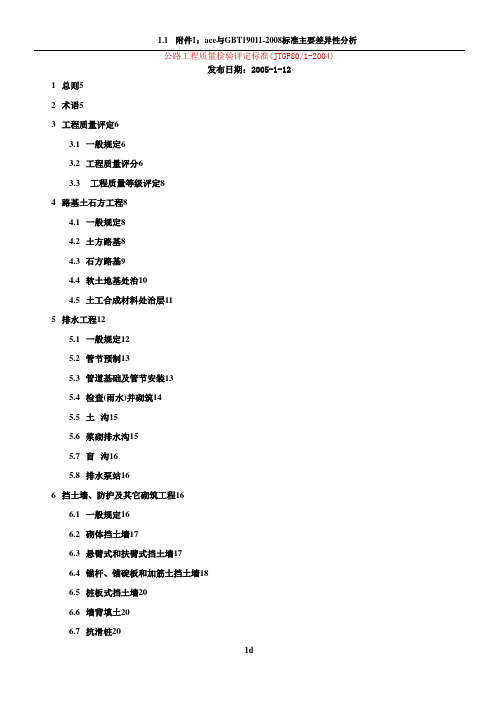

公路工程质量检验评定标准(JTGF80/1-2004)发布日期：2005-1-121 总则52 术语53 工程质量评定63.1 一般规定63.2 工程质量评分63.3 工程质量等级评定84 路基土石方工程84.1 一般规定84.2 土方路基84.3 石方路基94.4 软土地基处治104.5 土工合成材料处治层115 排水工程125.1 一般规定125.2 管节预制135.3 管道基础及管节安装135.4 检查(雨水)并砌筑145.5 土沟155.6 浆砌排水沟155.7 盲沟165.8 排水泵站166 挡土墙、防护及其它砌筑工程166.1 一般规定166.2 砌体挡土墙176.3 悬臂式和扶臂式挡土墙176.4 锚杆、锚碇板和加筋土挡土墙186.5 桩板式挡土墙206.6 墙背填土206.7 抗滑桩206.8 挖方边坡锚喷防护216.9 锥、护坡226.10 砌石工程226.11 导流工程236.12 石笼防护237 路面工程247.1 一般规定247.2 水泥混凝土面层247.3 沥青混凝土面层和沥青碎(砾)石面层267.4 沥青贯入式面层(或上拌下贯式面层)277.5 沥青表面处治面层287.6 水泥土基层和底基层297.7 水泥稳定粒料(碎石、砂砾或矿渣等)基层和底基层307.8 石灰土基层和底基层317.9 石灰稳定粒料(碎石，砂砾或矿渣等)基层和底基层317.10 石灰、粉煤灰土基层和底基层327.11 石灰、粉煤灰稳定粒料(碎石、砂砾或矿渣等)基层和底基层337.12 级配碎(砾)石基层和底基层337.13 填隙碎石(矿渣)基层和底基层347.14 路缘石铺设357.15 路肩358 桥梁工程368.1 一般规定368.2 桥梁总体368.3 钢筋和预应力筋加工、安装及张拉378.4 砌体398.5 基础428.6 墩、台身和盖梁488.7 梁桥518.8 拱桥568.9 钢桥638.10 斜拉桥678.11 悬索桥768.12 桥面系和附属工程879 涵洞工程949.1 一般规定949.2 涵洞总体959.3 涵台959.4 涵管制作969.5 管座及涵管安装969.6 盖板制作969.7 盖板安装979.8 箱涵浇筑979.9 拱涵浇(砌)筑989.10 倒虹吸竖井、集水井砌筑989.11 一字墙和八字墙999.12 锥坡999.13 顶入法施工的桥、涵9910 隧道工程10010.1 一般规定10010.2 隧道总体10110.3 明洞浇筑10210.4 明洞防水层10210.5 明洞回填10310.6 洞身开挖10310.7 (钢纤维)喷射混凝土支护10410.8 锚杆支护10410.9 钢筋网支护10510.10 仰拱10510.11 混凝土衬砌10610.12 钢支撑支护10610.13 衬砌钢筋10710.14 防水层10710.15 止水带10810.16 排水10810.17 超前锚杆10910.18 超前钢管10911 交通安全设施10911.1 一般规定10911.2 交通标志11011.3 路面标线11111.4 波形梁钢护栏11211.5 混凝土护栏11311.6 缆索护栏11411.7 突起路标11411.8 轮廓标11511.9 防眩设施11611.10 隔离栅和防落网11612 环保工程11712.1 一般规定11712．2 砌块体声屏障11812.3 金属结构声屏障11812.4 中央分隔带绿化11912.5 路侧绿化12012.6 互通立交区绿化12012.7 养护管理区、服务区绿化12112.8 取、弃土场绿化122附录A 单位、分部及分项工程的划分122 附录B 路基、路面压实度评定124附录C 水泥混凝土弯拉强度评定125附录D 水泥混凝土抗压强度评定126附录E 喷射混凝土抗压强度评定127附录F 水泥砂浆强度评定127附录G 半刚性基层和底基层材料强度评定127附录H 路面结构层厚度评定128附录I 路基、柔性基层、沥青路面弯沉值评定128附录J 工程质量检验评定用表129附录K 路面横向力系数评定131附录L 本规范用词说明1321 总则1.0.1 目的为了加强公路工程质量管理，统一公路工程质量检验标准和评定标准，保证工程质量，制定本标准。

道路工程质量检测标准及频率
1.1 路基土石方工程
1.1.1土方路基
土方路基允许偏差及检查频率
1.1.2石方路基
石方路基允许偏差及检查频率
1.1.3砂垫层
砂垫层允许偏差及检查频率
注：（1）纵断高程、宽度检查频率为全幅路每一检查段内的检查量。

1.2 排水工程
1.2.1管道基础及管节安装
管道基础及管节安装允许偏差及检查频率
1.2.2检查（雨水）井砌筑
1.2.3浆砌排水沟、边沟、截水沟
浆砌排水沟、边沟、截水沟允许偏差及检查频率
1.3 挡土墙防护及其它砌石工程1.3.1砌体和混凝土挡土墙
砌体和混凝土挡土墙允许偏差及检查频率
1.3.2护坡、护面墙
护坡、护面墙允许偏差及检查频率
1.3.3浆砌砌体
浆砌砌体允许偏差及检查频率
1.3.4干砌片石
1.4 路面工程
1.4.1沥青混凝土路面
沥青混凝土路面允许偏差及检查频率
注：表面压实度带*者按试验路压实度为准。

1.4.2沥青贯入式面层
沥青贯入式面层允许偏差及检查频率
注：当设计值≥6cm时，按厚度面分率控制：设计厚度小于6cm时，按厚度不足毫米数控制。

1.4.3水泥稳定粒料基层和底基层
水泥稳定粒料基层和底基层允许偏差及检查频率
1.4.4级配碎（砾）石基层和底基层
级配碎（砾）石基层和底基层允许偏差及检查频率
1.4.5路缘石铺设
路缘石铺设允许偏差及检查频率
1.4.6路肩
路肩允许偏差及检查频率
1.4.7照明设施安装。

公路工程质量检验评定标准(JTGF80/1-2004)发布日期：2005-1-121 总则1.0.1 目的为了加强公路工程质量管理，统一公路工程质量检验标准和评定标准，保证工程质量，制定本标准。

1.0.2 适用范围本标准适用于四级及四级以上公路新建、改建工程的质量检验评定，其环保、机电工程部分按相应具体规定执行。

本标准适用于公路工程施工单位、工程监理单位、建设单位、质量检测机构和质量监督部门对公路工程质量的管理、监控和检验评定。

1.0.3 与相关规范关系公路工程质量检验评定应以本标准为准。

质量标准与其他规范不一致时，宜以颁布年份最新者为准。

在公路施工、质量管理和工程质量检验评定中，除应符合本标准外，尚应符合现行国家、交通部颁布的相关规范的规定。

1.0.4 特殊工程对特大桥梁、特长隧道、特殊地区，或采用新材料、新结构、新工艺的工程，在本标准中缺乏适宜的技术规定时，在确保工程质量的前提下，可参照相关标准或按照实际情况制定相应的技术标准，并按规定报主管部门批准。

2 术语2.0.1 检验inspection对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较以确定每项性能是否合格所进行的活动。

2.0.2 评定evaluation依据检验结果对工程质量进行评分并确定其等级的活动。

2.0.3 关键项目dominant item分项工程中对安全、卫生、环境保护和公众利益起决定性作用的实测项目。

2.0.4 一般项目general item分项工程中除关键项目以外的实测项目。

2.0.5 外观(质量) quality of appearance通过观察和必要的量测所反映的工程外在质量。

2.0.6 权值weight number对工程项目或检测指标根据其重要程度所赋予的数值。

3 工程质量评定3.1 一般规定3.1.1 根据建设任务、施工管理和质量检验评定的需要，应在施工准备阶段按本标准附录A将建设项目，划分为单位工程、分部工程和分项工程。

分项工程实体检测项目一、路基工程1、土方路基表4.2.2 土方路基实测项目外观质量1）路基边线与边坡不应出现单项累计长度超过50m的弯折。

2）路基边坡、护坡道、碎落台不得有滑坡、塌方或深度超过100mm的冲沟。

2、填石路基表4.3.2 填石路基实测项目注：①上下路床填土时压实度标准同土方路基。

②土石混填路基压实度可根据实际可能进行检验。

外观质量1）路基边线与边坡不应出现单项累计长度超过50m的弯折。

2）上边坡不得有危石。

3、软土地基处置表4.4.2-1 砂垫层实测项目基本要求应分层碾压施工；砂垫层宽度应宽出路基边角0.5-1m，两侧端以片石护砌；砂垫层厚度及其上铺设的反滤层应满足设计要求。

4、加筋工程土工合成材料处置层表4.5.2-1 加筋工程土工合成材料处置层实测项目外观质量1）土工合成材料无重叠、皱折。

2）土工合成材料固定处不应松动二、排水工程1、浆砌水沟表5.6.2 浆砌水沟实测项目外观质量1）砌体抹面不得有空鼓。

2）沟内不应有杂物，无排水不畅。

2、盲沟表5.7.2 盲沟实测项目外观质量进出水口不应排水不畅。

三、防护支挡工程1、砌体、片石混凝土挡土墙表6.2.2-1 浆砌挡土墙实测项目表6.2.2-3 片石混凝土挡土墙实测项目砌体、片石混凝土挡土墙外观质量应符合下列规定：1）浆砌缝开裂、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，且单个最大换算面积不应大于0.08m2。

换算面积应按缺陷缝长度乘以0.1m 计算。

2）混凝土表面不应存在本标准附录P 所列限制缺陷。

3）墙体不得出现外鼓变形。

4）泄水孔应无反坡、堵塞。

2、悬臂式和扶壁式挡土墙表6.3.2 悬臂式和扶壁式挡土墙实测项目悬臂式和扶壁式挡土墙外观质量应符合下列规定：1）混凝土表面不应存在本标准附录P所列限制缺陷。

2）墙体不得出现外鼓变形。

3）泄水孔应无反坡、堵塞。

3、边坡锚固防护表6.6.2-1 锚杆、锚索实测项目注：实际工程中未涉及的项目不检查。

路基施工地基处理主要检测标准、数量和方法（其中蓝色的为施工图的要求;红色为需注意的地方）一、原地面处理检验批划分：区间正线路基沿线路纵向连续路基长度每≤200m。

1、原地面处理前的地质核查检验数量：施工单位沿线路纵向每100m检测2点，监理单位全部见证检验。

检验方法：静力触探试验2、原地面冲击碾压检验数量：区间正线路基沿线路纵向连续长度每100m，施工单位检验4点，至少1点在碾压范围边线上。

监理单位按施工单位抽检数量的10%平行检验，每工点至少1点。

检验方法：按《铁路工程土工试验规程》（TB10102）规定的试验方法检验。

3、原地面处理后检验数量：区间正线路基沿线路纵向连续长度每100m，施工单位抽样检验4点。

监理单位平行检验不少于1点。

检验方法：观察基底处理外观，用坡度尺测量横坡坡度。

二、换填检验批划分：换填基坑按每个基坑；填筑按每个基坑每填层。

1、换填基底开挖处理后的基底压实质量应符合设计要求检验数量：区间正线路基沿线路纵向连续长度每100m，施工单位抽样检验3个点，其中线路中间1点，两侧距换填边缘2m各1点。

监理单位平行检验1点。

检验方法：按《铁路工程土工试验规程》（TB10102）规定的试验方法检验。

2、换填填料分层压实质量应符合路基相应部位的设计要求三、砂垫层、碎石垫层、土工合成材料加筋垫层检验批划分：区间正线路基沿线路纵向连续长度每≤200m。

砂垫层应采用天然级配的中、粗、砾砂，不含草皮、树根等杂质，含泥量不应大于5%，用作排水固结地基的砂垫层含泥量不应大于3%。

碎石垫层应采用级配良好的砾石或碎石，最大粒径不应大于50mm，含泥量不应大于10%，且不含草皮、树根等杂质。

压实标准：①采用砂垫层时，应碾压密实。

②采用碎石垫层时，路堤填高≤3.0m，顶面压实质量应满足K30≥150 MPa/m；路堤填高＞3.0m，顶面压实质量应满足K30≥130MPa/m。

检验数量：区间正线路基沿线路纵向连续长度每100m，施工单位抽样检验3点，其中路基中间1点，两侧距路基边缘2m各1点。
