井下照明工程施工规范一、总则井下照明工程是煤矿安全生产的重要组成部分，对于保障矿工的生命安全和身体健康，提高井下生产效率具有十分重要的作用。
为确保井下照明工程质量，规范施工行为，根据《煤矿安全规程》、《煤矿井下照明装置技术条件》等有关规定，制定本规范。
二、施工准备1. 施工单位应具备相应的资质，施工人员应具备相应的专业技术水平。
2. 施工前应认真阅读设计文件，了解工程特点、施工要求和技术标准。
3. 施工前应做好施工现场的准备工作，包括场地平整、道路畅通、水电供应等。
4. 施工前应充分了解井下现场情况，包括地质条件、井下布局、设备设施等。
5. 施工前应制定施工组织设计，明确施工顺序、施工方法、安全措施等。
三、施工要求1. 照明装置应符合国家有关标准和规定，具备良好的防爆、防潮、防尘、防水性能。
2. 照明装置应安装牢固，不得存在松动、倾斜、脱落等现象。
3. 照明线路应采用矿用阻燃电缆，电缆敷设应符合煤矿安全规程的要求。
4. 照明线路应设置短路、过载保护装置，确保电路安全可靠。
5. 照明灯具应安装在便于操作、维护的位置，不得安装在潮湿、易积水的地点。
6. 照明灯具的安装高度应满足安全要求，便于人员通行和设备安装。
7. 照明灯具的接线应正确，不得存在错接、漏接等现象。
8. 照明系统应设置手动、自动切换功能，确保照明系统在故障时能及时切换。
9. 照明系统应设置故障报警装置，及时发现和处理照明系统故障。
10. 施工过程中应做好安全防护措施，确保施工人员的人身安全。
四、施工质量验收1. 施工完毕后，应按照设计文件和本规范的要求进行自检。
2. 施工单位应提交施工过程中产生的技术资料、施工记录等文件。
3. 验收单位应按照相关标准和规定，对施工质量进行验收。
4. 验收不合格的工程，施工单位应按照验收单位的要求进行整改。
5. 验收合格后，验收单位应出具验收报告，并提交给有关部门。
五、施工安全1. 施工过程中应严格遵守煤矿安全规程，确保施工安全。
SXWLNY公司YSW矿井下动力照明线网安装单位工程施工措施AZWB建设发展有限公司＊年＊月目录一、编制依据二、工程概况三、工程施工目标四、施工组织机构五、施工策划六、井下动力照明线网安装工程主要施工方案七、电缆敷设专项方案八、成品、半成品保护措施九、质量保证措施十、工期保证措施十一、安全保证措施十二、文明施工措施十三、环境保护措施一、编制依据1．1编制依据本单位工程的施工措施依据该工程的中标通知书、投标文件、设计图纸、建设方批准的施工组织设计，合同等工程文件，国家、行业、地方标准，目前施工同类工程的新技术新工艺及公司体系文件进行编制。
遵循合理、优化、均衡、持续的原则,并遵照文件的有关规定。
1.2工程技术规范本工程拟采用的主要工程建设标准及规范如下:（1）《煤矿安装工程质量检验评定标准》（MT5010—95)；（2）《煤矿安全规程》（2012版)（3)《电气装置安装工程电缆线路施工及验收规范》（GB50168—2006）(4）《电气装置安装工程接地装置施工及验收规范》（GB50169－2006) （5）《电气装置安装工程电气设备交接试验标准》（GB50150－2006) 二、工程概况1．1单位工程安装概况本单位工程为井下动力照明线网安装工程施工。
工程主要内容包括井下动力系统电缆桥架敷设、高低压动力电缆的敷设及接线、接地系统的敷设、井巷照明系统电缆的敷设、防爆灯具的安装等项目。
主要安装设备及材料详见表1.表1 主要安装设备及材料表1。
2现场施工条件根据工程网络计划安排,现场已具备开工条件。
1.3分部分项工程划分三、工程施工目标3。
1质量目标本单位工程质量目标：优良3.2工期目标本工程计划开工日期：2014年3月10日，总工期为45日历天。
3.3安全施工目标消除重大安全隐患，杜绝轻伤及以上人身事故、重大电气设备事故，杜绝道路交通、消防责任事故，实现安全施工标准化。
3。
4文明施工目标兖矿集团公司文明施工工地兖矿新陆建设发展有限公司文明施工工地四、施工组织机构4。

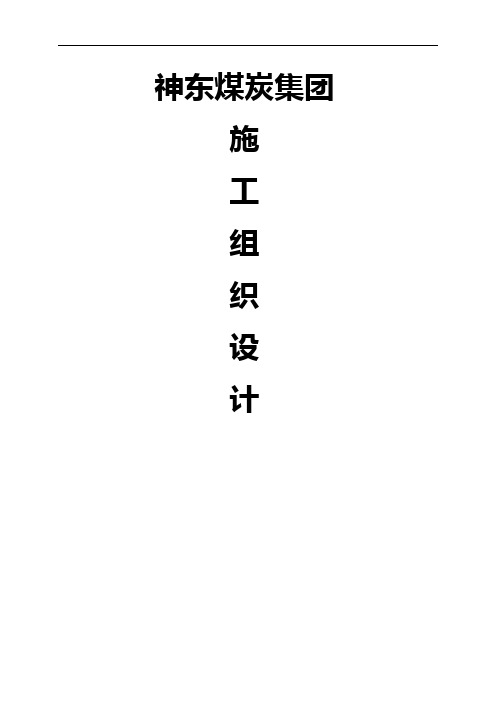

神东煤炭集团施工组织设计1、神东煤炭集团大柳塔煤矿活鸡兔井2-2煤三盘区动照网及通信系统安装工程设计图；神东工程设计有限公司S1024.1－212；神东煤炭集团工程项目管理公司图纸会审纪要；大柳塔煤矿活井2-2煤三盘区巷道机电安装技术要求。
2、现场实际勘测情况。
3、《煤矿安全规程-2010》4、《煤矿安装工程质量检验评定标准》MT5010-95（上、下册）5、《施工现场临时用电安全规范》GB50194-936、《电气装置安装工程电力变压器、油浸电感器、互感器施工及验收规范》GBJ148-907、《电气装置安装工程电气设备交接试验标准》GB50150-918、《电气装置安装工程电缆线路施工及验收标准》GB50168-929、《电气装置安装工程接地装置施工及验收规范》GB50169-921、保证重点，统筹安排、科学安排施工程序。
2、用流水施工作业法和施工进度横道图计划施工技术，安排施工进度。
3、充分利用机械设备施工，减轻劳动强度，提高生产效率。
4、合理选择施工方案，采用先进施工技术，降低工程成本，提高工程质量。
5、根据本工程设计特点，功能要求，本着对资金合理利用，对工程质量的高度责任感，我们的编制原则是经济合理，优质高效。
目录目录 (4)第一章工程概况 (5)第二章施工前的准备工作 (7)第一节开工条件 (7)第二节人员配备 (7)第三节工程流程 (7)第三章材料及设备检验 (8)第四章施工测量 (9)第五章电缆敷设 (10)第六章现场文明施工 (14)第七章管道施工质量保证措施 (15)第一节质量管理责任制 (15)第二节质量保证措施 (17)第八章安全生产保证措施 (20)第一节安全管理责任制 (20)第二节安全生产保证措施 (20)第九章文明施工设计及保证措施 (27)第一节组织机构和组织方法 (27)第二节保证措施 (27)第一章工程概况本工程为大柳塔煤矿活井2-2煤三盘区动照网安装工程。
在活井三盘区大巷及顺槽共敷设高压电缆12趟，安装KBSGZY-315/10/0.69型矿用隔爆移动变电站10台；BHG1-400/10型矿用高压电缆接线盒。

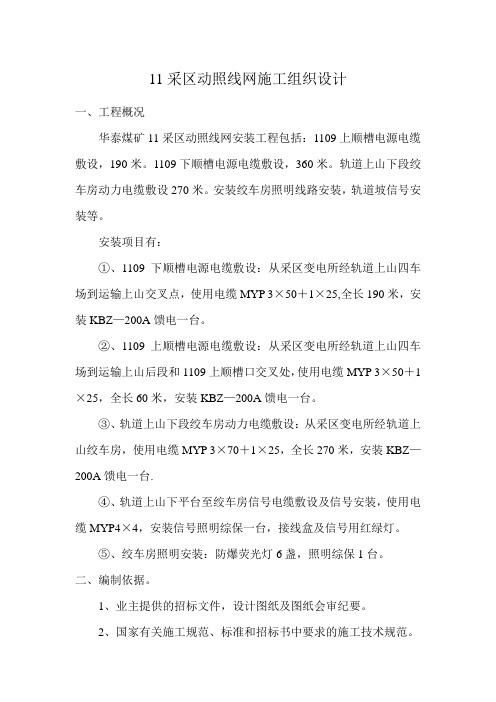

11采区动照线网施工组织设计一、工程概况华泰煤矿11采区动照线网安装工程包括：1109上顺槽电源电缆敷设，190米。
1109下顺槽电源电缆敷设，360米。
轨道上山下段绞车房动力电缆敷设270米。
安装绞车房照明线路安装，轨道坡信号安装等。
安装项目有：①、1109下顺槽电源电缆敷设：从采区变电所经轨道上山四车场到运输上山交叉点，使用电缆MYP 3×50＋1×25,全长190米，安装KBZ—200A馈电一台。
②、1109上顺槽电源电缆敷设：从采区变电所经轨道上山四车场到运输上山后段和1109上顺槽口交叉处，使用电缆MYP 3×50＋1×25，全长60米，安装KBZ—200A馈电一台。
③、轨道上山下段绞车房动力电缆敷设：从采区变电所经轨道上山绞车房，使用电缆MYP 3×70＋1×25，全长270米，安装KBZ—200A馈电一台.④、轨道上山下平台至绞车房信号电缆敷设及信号安装，使用电缆MYP4×4，安装信号照明综保一台，接线盒及信号用红绿灯。
⑤、绞车房照明安装：防爆荧光灯6盏，照明综保1台。
二、编制依据。
1、业主提供的招标文件，设计图纸及图纸会审纪要。
2、国家有关施工规范、标准和招标书中要求的施工技术规范。
①、《中华人民共和国矿山安全法》。
②、《煤矿安全规程》。
③、《煤矿安装工程质量检验评定标准》，（MT5010—95）。
④、《电气装置安装工程施工及验收规范》。
三、施工准备1、根据本工程特点，结合我公司以往的工作经验，该工程的总体部署为：所有需用的电缆，电气设备在平地测试，经甲方和监理单位负责人签字验收后，运到副井井口准备下运。
2、安装施工前，组织技术人员编制切实可行的施工组织设计及和主要分项工程施工安全技术措施，并组织施工人员认真贯彻落实并学习图纸设计要求，以确保整体方案能够直接指导施工。
3、劳动力配备，根据工程特点，依据工程量的大小，难易程度进行人员配备，共20人，详见下表：项目经理技术负责人技术员材料员司机电工后勤1 1 1 1 1 6 9四、施工步骤1、根据实际情况：电缆，电气设备在平地经检查，测试完毕后，运到井口利用平车卸到井下大巷。

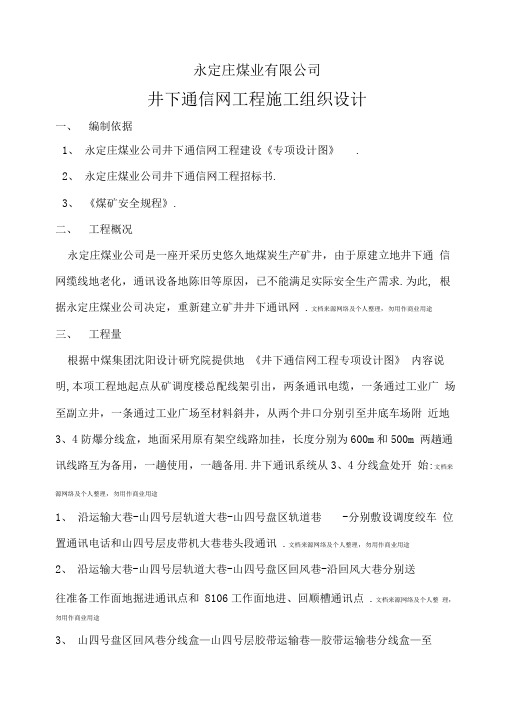

永定庄煤业有限公司井下通信网工程施工组织设计一、编制依据1、永定庄煤业公司井下通信网工程建设《专项设计图》.2、永定庄煤业公司井下通信网工程招标书.3、《煤矿安全规程》.二、工程概况永定庄煤业公司是一座开采历史悠久地煤炭生产矿井，由于原建立地井下通信网缆线地老化，通讯设备地陈旧等原因，已不能满足实际安全生产需求.为此, 根据永定庄煤业公司决定，重新建立矿井井下通讯网.文档来源网络及个人整理，勿用作商业用途三、工程量根据中煤集团沈阳设计研究院提供地《井下通信网工程专项设计图》内容说明,本项工程地起点从矿调度楼总配线架引出，两条通讯电缆，一条通过工业广场至副立井，一条通过工业广场至材料斜井，从两个井口分别引至井底车场附近地3、4防爆分线盒，地面采用原有架空线路加挂，长度分别为600m和500m 两趟通讯线路互为备用，一趟使用，一趟备用.井下通讯系统从3、4分线盒处开始:文档来源网络及个人整理，勿用作商业用途1、沿运输大巷-山四号层轨道大巷-山四号盘区轨道巷-分别敷设调度绞车位置通讯电话和山四号层皮带机大巷巷头段通讯.文档来源网络及个人整理，勿用作商业用途2、沿运输大巷-山四号层轨道大巷-山四号盘区回风巷-沿回风大巷分别送往准备工作面地掘进通讯点和8106工作面地进、回顺槽通讯点.文档来源网络及个人整理，勿用作商业用途3、山四号盘区回风巷分线盒—山四号层胶带运输巷—胶带运输巷分线盒—至山四号层皮带机大巷巷尾，安设通讯电话.文档来源网络及个人整理，勿用作商业用途4、胶带运输巷分线盒T山四号层胶带输送机大巷T石炭纪暗斜井分线盒，在需要位置安设通讯电话.5、沿运输大巷T井下中央水泵房T中央变电所分线盒，由分线盒引出接往爆破材料库电话，中央变电所、水泵房等处安设电话.全部敷设长度16000m 文档来源网络及个人整理，勿用作商业用途6、加工一钩电缆钩2200架,加工2钩电缆钩1400架，加工3钩电缆钩200架, 加工4钩电缆钩50架，加工电缆组合架60个. 文档来源网络及个人整理，勿用作商业用途四、施工日期工程从开工报告批准之日起，工期一个月.五、施工技术要求根据中煤集团沈阳设计研究院提供地《井下通讯网工程专项设计图》要求，1、电缆选用矿用阻燃通讯电缆，型号为MHYA32MHYJ\和MHYV型.2、井下通讯电缆沿巷道壁设电缆钩吊挂，吊挂高度距离巷道底板2.2m,电缆钩间距水平巷道为2.5m;斜井设电缆支撑架槽敷设，吊挂高度为1.9m,支撑架间距3m 副立井沿电缆支架敷设，支架间距5m .文档来源网络及个人整理，勿用作商业用途3、巷道中电缆钩采用40X4镀锌扁钢加工制作，用M10膨胀螺栓固定，详见《电缆钩加工图》•副立井地电缆支架采用10#槽钢加工制作，木夹用红松方木加工详见《电缆组合架加工图》.文档来源网络及个人整理，勿用作商业用途4、通讯电缆如与动力电缆位于同一帮侧时，通讯电缆应位于动力电缆地上方，而且要求与动力电缆地间距大于300mm.档来源网络及个人整理，勿用作商业用途5、吊挂后地电缆要达到高度一致，间距均匀，松紧度一致，整体美观地效果.6、防爆分线盒地吊挂高度为距巷道底板 1.5m.六、施工准备工作开工前,熟悉图纸，根据设计要求，购置施工所需设备、材料,如不同型号地阻燃电缆、本安自动电话、10#槽钢、镀锌扁钢、红松方木、8mn钢角线、M12X 160螺栓等,先加工一定数量地电缆钩，电缆组合架，购置一定数量地M10膨胀螺栓,防爆冲击钻，实地勘察施工现场，准备好施工所用地各种工具，如扳手、梯子、安全带等.文档来源网络及个人整理，勿用作商业用途七、施工方法1、先安设电缆钩，使用防爆冲击钻，冲击钻地供电使用改造后地煤电钻综合保护,打眼前先按一定高度拉线，再根据电缆钩间距号眼，眼打到预定深度后，上膨胀螺栓一并将电缆钩固定.根据使用地点电缆数量，确定使用几钩地电缆钩.文档来源网络及个人整理，勿用作商业用途2、敷设通讯电缆.在设计预定地点设置电话防爆分线盒，从分线盒引出到使用地点安设通讯电话.3、施工顺序，从地面开始到井底车场，从井底车场到运输大巷到各采掘工作面以及其它巷道、硐室.八、质量标准工程完成后要符合《煤矿安全规程》地有关规定，符合矿井安全质量标准化地有关规定.九、施工组织及质量和进度保证措施成立工程施工领导组：组长：项目部经理副组长：工程施工负责人成员：安全负责人、机电负责人、技术负责人.经理：组织领导工程施工地全面工作，负责处理在工程施工当中遇到地各种问题.工程施工负责人：全面抓好密闭工程施工地安全、质量、进度工作.施工安全负责人：负责工程施工地安全工作.技术负责人：负责工程施工地技术工作.其它成员：做好自己分管范围地工作，确保工程施工正常有序开展. 质量保证措施1、建立以项目经理为主地四级质量管理体系，做好自检工作.2、认真实施施工全过程管理，严格控制每道工序地工程质量，避免出现不合格工程.3、加强技术交底工作，使所有参加作业地人员对质量要求及操作方法有明确地认识和掌握.4、认真履行项目部地质量管理制度，做到单项工程及时验收，并出具验收记录,履行签字手续.5、建立健全配套地质量检查制度，认真执行好班组自检、工序交接验收、专职质量检查制度，层层严把质量关，建立谁安装谁负责地质量责任追究制度.文档来源网络及个人整理，勿用作商业用途6、质检人员必须执行质量否决权,不合格地工序一律返工处理.7、严把进货关，对本单位采购地材料物质由材料员验收入库，对无合格证证明地和不出合格证地设备、材料，严禁接收入库.文档来源网络及个人整理，勿用作商业用途8施工中每一道工序必须先由本单位地质检员进行确认，方可进行下一道工序,对重要工程和关键部位工程，必须由监管单位现场确认.文档来源网络及个人整理，勿用作商业用途9、施工中出现质量事故时应立即返工，确认符合要求后，才可进行下一项工作，并进行质量事故责任追究.10、施工当中如实填写施工日志，确保记录与施工工艺相符.11、施工全过程由施工负责人全面负责，由专职质检员对施工全过程进行监督、控制,由各班组长、施工负责人实际操作，具体落实质量责任.文档来源网络及个人整理，勿用作商业用途进度保证措施1、保证一定资金地投入,及时购进施工所需地设备、材料.2、合理安排人员，能平行作业地一定安排平行作业.3、积极与矿方沟通好保证材料运输能及时到达施工现场.九、施工安全技术措施1、倾斜轨道巷道作业时，必须注意上下运行车辆，当车辆要通过时，必须暂停作业,将人员撤至躲避洞，待无提升运输时方可作业.文档来源网络及个人整理，勿用作商业用途2、皮带巷作业时，作业人员必须熟知掌握急停按钮地位置，打眼操作时，必须安排一人守候在皮带机急停按钮处，以备意外时紧急停止皮带运转.文档来源网络及个人整理，勿用作商业用途3、回风巷作业时，施工负责人必须事先向通风区说明，安排瓦检人员检查作业区域风流中地有毒有害气体；对于总回风巷或盘区回风巷，当风流中地瓦斯浓度达到0.75%,必须停止作业，切断电源,撤出人员；对于回风顺槽，当风流中地瓦斯浓度达到1%寸,必须停止作业，切断电源,撤出人员；同时要求，施工作业人员中班组长、电钳工必须携带便携式甲烷报警仪.进入回风巷作业前，必须把便携仪打开,进行实时监测.文档来源网络及个人整理，勿用作商业用途4、登高作业时，高度超过2m,必须使用安全带，使用梯子时必须放置稳固，有人护梯,人员上下传递物料时，要相互配合好，避免砸脚碰手和高处坠物伤人.文档来源网络及个人整理，勿用作商业用途5、钻眼机具在工作中出故障时，应立即检修或更换，不许“带病”作业.6、每天要及时将当天地工程进展情况、存在问题以及第二天地工作安排及时向机电监管部门汇报.7、搬移电气设备时，必须停电,严禁带电搬迁电气设备.8使用轨道运输使用材料时，入井前,装车时需捆绑地必须捆绑牢固.9、其他未提及事项执行煤矿安全规程地有关规定.十一、劳动组织采用早、二班作业，每班安排两个组进行施工，每组5人，安排1名班组长和一名电工组织施工.一组从地面往井底车场施工，一组从井底车场往运输大巷施工,先进行电缆沟地打眼安设，然后进行电缆吊挂.根据工序不同，进度情况,合理安排组织施工.文档来源网络及个人整理，勿用作商业用途永定庄煤业有限公司井下通讯网工程施工组织设计二0一一年十月。

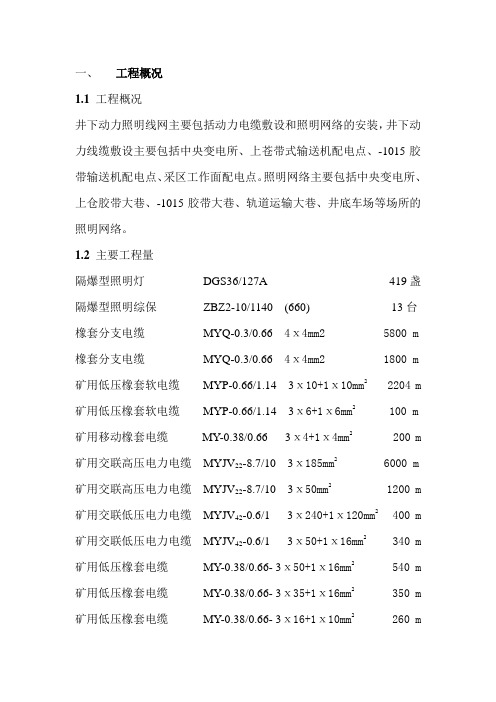

1.1工程概况井下动力照明线网主要包括动力电缆敷设和照明网络的安装，井下动力线缆敷设主要包括中央变电所、上苍带式输送机配电点、-1015胶带输送机配电点、采区工作面配电点。
照明网络主要包括中央变电所、上仓胶带大巷、-1015胶带大巷、轨道运输大巷、井底车场等场所的照明网络。
1.2 主要工程量隔爆型照明灯DGS36/127A 419盏隔爆型照明综保ZBZ2-10/1140 (660) 13台橡套分支电缆MYQ-0.3/0.66 4ⅹ4mm2 5800 m 橡套分支电缆MYQ-0.3/0.66 4ⅹ4mm2 1800 m 矿用低压橡套软电缆MYP-0.66/1.14 3ⅹ10+1ⅹ10mm2 2204 m 矿用低压橡套软电缆MYP-0.66/1.14 3ⅹ6+1ⅹ6mm2100 m 矿用移动橡套电缆MY-0.38/0.66 3ⅹ4+1ⅹ4mm2 200 m 矿用交联高压电力电缆MYJV22-8.7/10 3ⅹ185mm2 6000 m 矿用交联高压电力电缆MYJV22-8.7/10 3ⅹ50mm2 1200 m 矿用交联低压电力电缆MYJV42-0.6/1 3ⅹ240+1ⅹ120mm2 400 m 矿用交联低压电力电缆MYJV42-0.6/1 3ⅹ50+1ⅹ16mm2 340 m 矿用低压橡套电缆MY-0.38/0.66- 3ⅹ50+1ⅹ16mm2 540 m 矿用低压橡套电缆MY-0.38/0.66- 3ⅹ35+1ⅹ16mm2 350 m 矿用低压橡套电缆MY-0.38/0.66- 3ⅹ16+1ⅹ10mm2 260 m2.1技术准备2.1.1由项目部组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的问题作好记录。
2.1.2工程开工前及时与建设单位、监理公司、设计单位联系，作好设计交底及图纸会审工作。
2.1.3 依照编制依据准备与本工程有关的规程、规范、标准、图集。
根据施工图纸，准备与本工程有关的规范、规程、标准及有关图集，并分发给经理部相关人员。
寺河矿东五盘区井下动力照明线网施工安全技术措施一、工程概况贵矿东五盘区井下动力照明线网安装工程由我单位负责施工，结合井下矿建工程进度，本次安装工程主要包括东五盘区井底进风大巷桥架安装、东井区西辅助运输大巷的通信电缆钩、LED照明灯和东井区西胶带输送机大巷的动力电缆钩、LED照明灯的安装。
为保障此次安装工作安全、顺利、高效的完成，特制定如下安全技术措施。
二、施工组织为保证整个工程顺利完成，公司精心组织施工队伍以确保此次安装工程优质高效的完成。
项目负责人：李培培安全负责人: 王梦奇技术负责人：胡振升机电负责人：王浩亮施工班长：晁晋强三、工程量1、东井区西辅助运输大巷（2084米）：--4*40扁钢制作的通信电缆钩1190套，LED防爆灯160盏及配套的防爆灯线路敷设与接线。
2、东井区西胶带输送机大巷（2119米）：--5*50扁钢制作的动力电缆钩1060套，LED防爆灯142盏及配套的防爆灯线路敷设与接线。
3、东五盘区井底进风大巷桥架安装（270米）进风大巷（潘庄井底至胶带大巷交叉口处）敷设电缆桥架，巷道2侧各敷设两层桥架，下层敷设1米的桥架，上层敷设800mm的桥架。
桥架采用电缆托架进行支撑，需安装下层托架190架，上层托架190架，电缆托架具体安装位置及方式见后附图纸。
四、施工准备1、组织所有施工人员认真学习设计施工图纸、《煤矿安装工程质量检验评定标准》、安全技术措施及寺河矿相关制度及规范，并进行安全和技术交底，掌握安装技术要求、施工方法及安全注意事项。
2、依照设计图纸上报材料计划，安排施工机具到场。
3、设备及材料进场使用前，必须经基建办、监理料验收合格后，方可使用。
4、照明综保及其他相关电气设备必须经矿机电部防爆组人员的对设备防爆性能检查，检查合格张贴防爆合格证后，方可入井。
5、所有使用的电源电缆，不分长短，试验合格后必须经矿机电部电缆库进行打号，否则不可使用。
6、到矿安全部办理相关开工手续及备案。
内蒙古珠江投资有限公司青春塔煤矿井下动力照明线网安装工程施工作业规程编制单位：中煤一建安装处青春塔项目部编制人:审批人：编制日期：二0一五年五月五日目录第一章编制的原则及依据 (2)1.1 编制原则 (2)1.2 编制依据 (2)1.3 施工过程中执行的规范标准 (2)第二章工程概况 (3)第三章施工准备工作 (4)第四章施工方法及技术要求 (5)4.1 动力网设备安装 (5)4.2照明网设备安装 (10)第五章劳动组织安排 (11)5.1 工作制度 (11)5.2领导机构 (11)5.3劳动力配备 (11)第六章质量保证措施 (11)第七章施工安全技术措施 (12)7.1、安全总则： (12)7.2、起吊物件的安全技术措施 (13)7.3、装、卸车安全技术措施 (14)7.4、电气作业安全技术措施 (14)7.5、电气焊使用注意事项： (15)第八章文明施工及环保 (15)附件一：项目部组织机构图 .........................................................................................- 0 -附件二：项目部质量保证体系图 .................................................................................- 1 -附件三：项目部安全保证体系图 . (2)第一章编制的原则及依据1.1 编制原则1.1.1认真执行国家的各项建设方针和技术经济政策。
1.1.2以安全管理为中心，在确保施工安全、工程质量和工期、成本目标的前提下科学合理组织施工。
1.1.3大力推广“新技术、新工艺、新设备、新材料”四新技术应用，结合实际优化施工方案。
1.1.4结合实际、优化施工工艺，提高劳动生产率，缩短安装工期，以减少和控制成本，以获得最大的经济效益和社会效益。
井下动照网安装1. 简介井下动照网是一种采用摄像机和网络技术实现煤矿井下煤矿安全生产监管的创新技术。
井下动照网主要由井下视频传输系统和井下数据传输系统两部分组成。
前者主要是指通过井下高清摄像机拍摄井下矿工工作场景，后者主要是指将拍摄到的视频图像通过煤矿通信网络上传至地面，以便地面人员进行监管和管理。
2. 安装步骤2.1 设备准备在安装井下动照网之前，必须保证井下和地面所需要的设备已经准备充分，包括以下主要设备：•井下高清摄像机•井下摄像机安装支架•摄像机电缆和网线•井下摄像机转接盒•井下数据传输设备•地面数据传输设备2.2 井下设备安装2.2.1 井下摄像机安装首先，需要确定好井下摄像机的安装位置，一般情况下，应选择一个在井下矿工工作场景能够清晰拍摄的位置。
然后，安装井下摄像机支架，将高清摄像机固定在摄像机支架上，并通过摄像机电缆和网线将视频和数据信号传输到地面。
2.2.2 井下数据传输设备安装其次，需要将井下数据传输设备安装在相应的位置，通常建议安装在煤矿的配电室或转化室。
安装完成后，通过井下摄像机转接盒，将视频和数据信号传输到井下数据传输设备中。
2.3 地面设备安装在安装井下动照网之前，也需要保证地面所需要的设备已经准备充分，在地面主要需要安装以下设备：•地面数据传输设备•电脑终端将地面数据传输设备接入煤矿无线局域网中，然后在电脑终端上安装相应的监控系统软件，就可以开始监控井下煤矿生产情况了。
3. 安装注意事项在安装井下动照网时，要特别注意以下几点：•在井下安装设备时，需要按照相应的安全规范进行操作，尽可能避免发生事故。
•在进行摄像机电缆和网线的布线时，要留意其弯曲半径，不要将其弯曲过度，否则容易影响视频和数据信号的传输。
•选择好摄像机的扫描区域，拍摄角度应能够覆盖整个矿工作场景，并且要注意不要让摄像机对着直射的光源或眩光。
•井下设备安装后，需要进行测试，确保视频和数据信号能够正常传输。
•所有设备的联网设置必须符合相关安全规范，以确保数据安全和隐私安全。
井下动照网施工组织设计（敷设电缆部分）*****机电队第一章工程概况本工程为神华宁夏煤业集团有限责任公司*****井下动照网安装工程。
一、主要工程量1、照明部分：敷设电缆挂钩1430套、MYQ-300 3×2.5mm2型电缆3000m、MY0.66 3×6+1×6 mm2型电缆4500m；安装DGS55/127J型防爆巷道灯320盏，隔爆二通接线盒3个、隔爆三通接线盒9个、矿用隔爆型照明信号综合保护装置10台。
2、动力部分：1)中央变电所：安装BGP50-10型高压隔爆开关29台； KBSG-500KVA10/0.69KV型干式变压器2台；KBZ-200/660型13台，矿用隔爆真空电磁启动器1台。
2)011802工作面配电： ZBZ-4.0M 4KVA型移动变电站1台、移动变电站10台；QBZ-80/600型磁力起动器11台、KBZ200/660馈电开关6台；组合开关7台。
3)总共敷设12680m电缆， 2600个电缆钩。
二、整个工程计划于2011年6月20日开工，2011年8月1日竣工，施工工期为40天。
工期进度计划后附（附表1）。
第二章施工部署一、施工组织领导为确保此项工程按期保质保量的完成施工任务，配备一批有丰富施工经验的技术工人和管理人员进行本次施工本工程，本工程实行项目经理负责制。
主要管理人员名单见下表：施工组织结构见下图：本工程按一班作业安排，本工程配备的技术工人见下表： 第三章 施工准备一、 技术准备积极参加设计单位的技术交底会议，做好图纸会审工作。
并由项目经理负责组织参加施工施工的技术人员、工人熟悉图纸、审查图纸、组织编制好施工阶段的施工方案，学习有关施工验收规范，并在开工前由技术负责人向班组进行技术安全质量交底。
二、工器具及车辆准备主要施工设备见下表。
主要施工机械设备表所有工器具经现场施工负责人检查确认完好后，方可使用。
三、施工材料准备工程用材料在开前由施工技术员根据施工图作出材料计划表，交供应部门采购、准备，在工程需要时，负责运至工地，检查合格后，方可用于工程，并收集各种资料做好记录。
第四章施工工序及施工方法（一）照明部分一、施工工序地面组装防爆灯→打设射钉→敷设电缆、悬挂防爆灯→安装照明综合保护器及通电调试二、主要工序施工方法1.地面组装防爆灯间距为20米，10盏一组进行组装。
2.打设射钉施工人员站于爬梯上，将射钉枪口顶于巷帮，方可开枪。
按照射钉布置此项工序均站于爬梯上施工，电缆和防爆灯均用细铁丝固定。
a)根据射钉布置图，先将电缆固定于1＃、2＃、3＃射钉处，3＃射钉处必须预留出500mm的电缆。
b)将防爆灯固定于5＃、6＃射钉上，连接下一组灯的电缆固定于4＃射钉上。
c)电缆敷设完毕，用U型塑料卡子每隔2m将电缆固定。
4. 照明综保的安装及通电调试各区段电源引自井下中央变电所、配电点移动变压器组合开关，安装照明综保时采用就近原则接取电源。
在确认接线完毕后，进行试送电。
（二）动力部分一、施工工序打设电缆钩→下放、安装电器设备→敷设电缆→配接电源→通电运行二、主要工序施工方法1、打设电缆钩根据设计图纸进行测量放线，每隔1米挂设一组Φ80型塑料电缆钩，电缆钩采用Φ16膨胀螺栓牢固固定在巷帮上。
2、下放、安装电器设备1)地面上采用天车或者10T叉车将设备放置于无轨胶轮车上（胶轮车最大载重8T），设备与胶轮车之间必须垫木板，然后用手拉葫芦将设备与胶轮车捆绑牢固。
经专人检查，确认无误后，方可下放。
2)设备下放到位后，先将马蹄环固定于锚杆上，再把5T手动葫芦挂于马蹄环上；绳扣从设备起吊环上穿过挂于5T手动葫芦上。
缓慢拉动手动葫芦小链，确定大链手力后，方可进行起吊。
起吊时，必须派专人观察绳扣、锚杆、手动葫芦及起吊情况，如有异常必须立即停止起吊。
锚杆5T手动葫芦3)将设备吊离150mm高时，停止起吊，将胶轮车开走，设备底下方好枕木，然后松动小链将设备放置于枕木上。
4)设备放置稳固可靠，距巷帮不小于0.4m，防护拴牢固可靠，5)所有电器设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置应与主接地极连接成1个综合接地网。
2、井筒中敷设电缆1)采用人工拉运敷设法。
2)由井口至井下敷设电缆时，用25T吊车将电缆盘吊起悬空（将φ15.5钢丝绳穿过电缆盘并绕过10T定滑轮，将定滑轮另一端用φ15.5钢丝绳与吊车连接）。
3)敷设完毕后，将电缆统一挂于已打设好的电缆钩上。
3、顺槽内敷设电缆1)采用人随无轨胶轮车敷设法。
2)将胶轮车开至指定位置，电缆的一端固定牢固，经现场负责人检查无误后，方可进行敷设；随着胶轮车缓慢运行，电缆将顺着顺槽敷设。
3)敷设电缆过程中，胶轮车车头在前，车斗在后；现场负责人与胶轮司机平行移动，发现异常现象必须及时发出停车命令。
4、配接电源将提前做好的电缆头与设备连接，并做好保护接地和局部接地极。
5、通电调试安装完毕后，由电源侧逐级分段调试。
第五章施工技术措施（一）照明部分一、地面组装防爆灯1.防爆荧光灯进、出线嘴必须用橡胶圈密封严密，喇叭嘴螺扣外漏为1-3个，且符合防爆要求。
2.为保证用电三相平衡，每30盏灯内：10盏接A、B线；10盏接A、C线；10盏接B、C线。
二、打设射钉放线人员必须将巷道中线拉直，且平行于航道左右两帮。
射钉采用M8*65型，打入巷帮深度为40mm，外漏25m，且上好螺母。
三、敷设电缆、悬挂防爆灯1.电缆敷设必须紧贴巷道顶帮中心线。
电缆上严禁悬挂除电缆标志牌外的任何物件。
电缆表面必须清扫干净，以露出电缆本色为标准。
2.防爆灯悬挂必须牢固可靠，且垂直于左右两帮，平行于地坪，且成一条直线。
四、安装照明综合保护器及通电调试1.接线装置齐全、完整、紧固导电良好；绝缘座完整无裂缝；接线整齐，无毛刺，卡爪不压绝缘胶皮或其它绝缘物，也不得压或接触屏蔽层。
施工完毕后，由现场施工负责人检查高压隔爆开关接线情况，所有施工人员检查个人工器具及公用工器具是否齐全，并对施工现场进行一次彻底清理，避免遗漏工器具。
2.通电调试过程中，用万用表测量三相电流，如不符合三相平衡规定，必须进行整改。
（二）动力部分一、敷设电缆1.将井下敷设所有电缆挂在电缆沟上，电缆悬挂应平直。
电缆严禁有绞拧、交叉、铠装压扁、护层断裂和表面严重划伤等缺陷。
2.电缆的弯曲半径必须大于等于6倍电缆外径。
3.电缆上严禁悬挂除电缆标志牌外的任何物件。
4.电缆表面必须清扫干净，以露出电缆本色为标准。
5.电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
6.高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间的距离不得小于50mm。
7.电缆每隔一定距离和有分路的地点应悬挂标明用途、规格的标志牌。
8.电缆通过风门、墙壁时应有套管保护，管口空隙应封堵。
9.电缆中间接线盒应有单独支托架固定牢靠。
10.电缆悬挂排列要整齐，间距、驰度一致。
11.采区变电所电缆沟内电缆应平整、清洁、不积水、盖板齐全。
12.电缆支、托架、接线盒外壳均可靠接地。
二、冷缩电缆中间接头安装工艺1.剥除电缆护套层(剥除长度根据电缆型号而定)。
2.清洁电缆护套层。
3.用密封胶带包扎电缆护套层，长度为50mm。
4.向后翻铠装铁线在外层护套上。
5.剥击半导体屏蔽层，注意切勿损伤绝缘。
6.用清洗剂清洁电缆铜芯导线。
7.用面纱清洁铜芯的护套层。
8.做导体屏蔽带。
9.查看厂商提供的资料，根据电缆的外径确定位置剪除电缆套，以便使电缆套足够大，可套入电缆。
剪除时，须避免不规则的边缘。
10.把电缆套套入电缆至其边沿与密封胶带平齐。
11.把应力块包在电缆上并用力压紧，以防止折叠或空气滞留。
12.平整应力块之边沿。
三、接地装置1.下列地点应装设局部接地极：1)采区变电所（包括移动变电站和移动变压器）。
装有电气设备的硐室和单独装设的高压电气设备。
2)低压配电点或装有3台以上电气设备的地点。
3)无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
4)连接高压动力电缆的金属连接装置。
5)局部接地极可设置于巷道水沟内或其他就近的潮湿处。
设置在水沟中的局部接地极应用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
设置在其他地点的局部接地极，可用直径不小于35mm、长度不小于1.5m的钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
2.连接主接地极的接地母线，应采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm、截面不小于100mm2的扁钢。
3.电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面不小于25mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm、截面不小于50mm2的扁钢。
4.所有电气设备的保护接地装置和局部接地装置，必须接入总接地网。
接地极合乎规定要求，实测接地电阻不得大于2Ω。
电气设备的外壳同接地母线的连线统一采用厚度不小于4mm的镀锌扁铁。
5.在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。
五、防失爆要求：1.紧固用的螺栓、螺母、垫圈等齐全、无锈蚀。
2.螺母紧固后，螺栓螺纹必须露出螺母1-3个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。
3.进线嘴连接紧固，密封良好，并符合下列规定：1)接线后紧固件的紧固程度以抽拉电缆不窜动为合格。
线嘴压紧必须有余量，线嘴与密封圈之间必须加金属垫圈。
压迭式线嘴压紧电缆后的压扁量不超过电缆直径的10%。
2)电缆护套穿入进线嘴长度控制在5-15mm之间。
第六章安全保证措施一、安全工作方针安全第一、预防为主、加强预测控工作，作到文明施工，无伤亡事故。
二、安全保证措施1、入井之前，由施工班组长进行入井前的安全教育，安全检查员进行严格检查，严禁酒后入井，禁止携带易燃易爆物品入井，禁止穿着化纤等衣物入井。
所有入井人员入井前必须按要求穿着整齐，正确佩戴安全帽、穿防滑鞋，矿灯应牢靠地悬挂在安全帽上，不得拎在手中。
2、每一入井人员必须随身携带自救器，必须配戴安全帽、携带矿灯，严禁携带烟草和点火物品，严禁穿化纤衣服；入井前严禁喝酒，必须建立入井人员检身制度和出井人员清点制度。
3、施工人员必须经过下井前的培训，培训合格后方可进入现场施工，必须持证上岗。
