室内设计用CAD绘图一般房屋的参数

CAD室内设计基本尺寸室内设计基本尺寸（单位：毫米）衣柜：平开门（深度）：500-550，柜门宽度：400-500，推拉门（深度）：600-650，推拉门（移门）宽度：750-1000，高度：1900-2400鞋柜（平级）：深度：300-350，斜插式深度：280-300，柜门：300-500酒水柜：深度：300-350，柜门：300-500（每一格高度300-400）客厅电视柜：深度：400-450，高度：300-400卧室电视柜：深度：450-600，高度：600-700单人床：宽度：900，1050，1200；长度：1800，1860，2000，2100双人床：宽度：1350，1500，1800，；长度：1800，1860，2000，2100圆床：直径：1860，2125，2424（常用）室内门：宽度：800-950，医院120：高度：1900，2000，2100，2200，2400，厚度：42~45；厕所、厨房门：宽度：800-900；高度：1900，2000，2100窗帘盒：高度：120-180；深度：单层布：120，双层布：160-180（实际尺寸）沙发：单人式：长度：800-950；深度：850-900；坐垫高：350-420；背高：700-900；双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-900茶几：小型，长方形：长度：600-750，宽度：450-600，高度：380-500（380最佳）；中型：长方形：长度：1200-1350；宽度：380-500或者600-750；正方形：长度：750-900，高度：430-500；大型：长方形：长度：1500-1800，宽度：600-800，高度：330-420（330最佳）；圆形：直径：750，900，1050，1200；高度：330-420方形：宽度：900，1050，1200，1350，1500；高度330-420书桌：固定式：深度：450-700（500最佳），高度：750活动式：深度：500-800，高度：750-780书桌下缘离地至少580；长度：最少900（1500-1800最佳）书柜：深度：300-380，柜门：300~500餐桌：高度：750-780（一般），西式高度：680-720，一般方桌宽度：1200，900，750长方桌宽度：800，900，1050，1200；长度：1500，165，1800，2100，2400圆桌：直径：900，1200，1350，1500，1800书架：深度：250-400（每一格），长度：600-1200；下大上小型下方深度350-450，高度800-900活动未及哦顶高柜：深度：450，高度：1800-2000木隔间墙厚：60-100；内角材排距：长度（450-600）*900洗衣机：600*600；淋浴房：900*900。

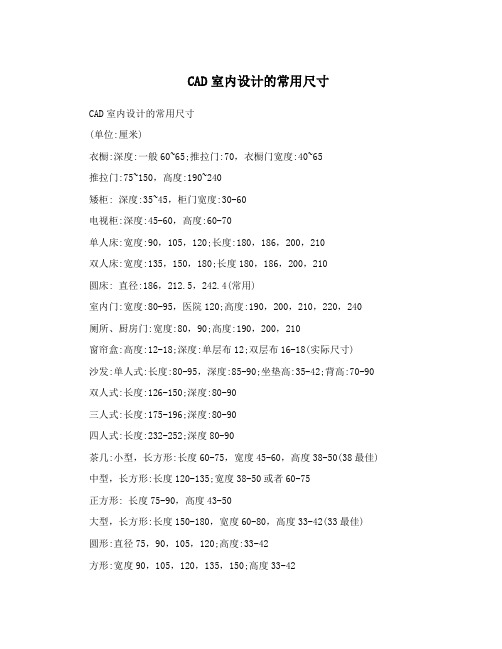

CAD室内设计的常用尺寸CAD室内设计的常用尺寸(单位:厘米)衣橱:深度:一般60~65;推拉门:70，衣橱门宽度:40~65推拉门:75~150，高度:190~240矮柜: 深度:35~45，柜门宽度:30-60电视柜:深度:45-60，高度:60-70单人床:宽度:90，105，120;长度:180，186，200，210双人床:宽度:135，150，180;长度180，186，200，210圆床: 直径:186，212.5，242.4(常用)室内门:宽度:80-95，医院120;高度:190，200，210，220，240厕所、厨房门:宽度:80，90;高度:190，200，210窗帘盒:高度:12-18;深度:单层布12;双层布16-18(实际尺寸)沙发:单人式:长度:80-95，深度:85-90;坐垫高:35-42;背高:70-90 双人式:长度:126-150;深度:80-90三人式:长度:175-196;深度:80-90四人式:长度:232-252;深度80-90茶几:小型，长方形:长度60-75，宽度45-60，高度38-50(38最佳) 中型，长方形:长度120-135;宽度38-50或者60-75正方形: 长度75-90，高度43-50大型，长方形:长度150-180，宽度60-80，高度33-42(33最佳)圆形:直径75，90，105，120;高度:33-42方形:宽度90，105，120，135，150;高度33-42书桌:固定式:深度45-70(60最佳)，高度75活动式:深度65-80，高度75-78书桌下缘离地至少58;长度:最少90(150-180最佳)餐桌:高度75-78(一般)，西式高度68-72，一般方桌宽度120，90，75;长方桌宽度80，90，105，120;长度150，165，180，210，240圆桌:直径90，120，135，150，180书架:深度25-40(每一格)，长度:60-120;下大上小型下方深度35-45，高度80-90活动未及顶高柜:深度45，高度180-200木隔间墙厚:6-10;内角材排距:长度(45-60)*90室内常用尺寸:1、墙面尺寸(1)踢脚板高;80—200mm。

CAD中室内设计的一般尺寸要求鞋柜：长一般在1200mm较适宜。

宽为300——350mm。

即长*宽=1200*（300——350）。

深为800——900mm。

（含台面的高度）。

带有弧形的则后边有100mm宽，然后再有弧度。

踏踏垫：（进门处）长为1200mm，宽为800mm。

即长*宽=1200*800。

厨房：面积最少为长2000mm，宽为1800mm.。

即长*宽=2000*1800 操作台：宽一般在550——600mm较适宜。

长根据厨房间的长度而定。

深度一般在 750——800mm，操作台面的厚度为30mm，单个橱柜的宽为400mm，橱柜踢角线深为80——100mm,下橱柜距上橱柜的距离为600mm，上橱柜的深度为700mm。

冰箱：长为600mm,宽为600mm。

即长*宽=600*600。

餐厅餐桌一般餐桌要有900mm宽，两旁都应留有850mm的自由空间来摆放椅子和过身，因此需要总宽度为2600mm。

如果使用800mm宽的餐桌，最少也要在2400mm，餐椅拉出后与最近的橱柜的距离为60mm，与炉灶距离为750mm，从餐桌的一端到最近的橱柜就有900mm的距离，而与炉灶应有1000—1200mm。

餐桌旁放置的贮藏柜与餐桌的距离要大于760mm。

三人就餐区合适的面积为6平方米，四人为8——9平方米，六人为12平方米，餐桌高为730——760mm，餐桌家具高度尺寸标准为700mm,720mm,740mm,760mm四人规格，椅凳尺寸为400mm,420mm,440mm三个规格。

水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。

即下橱柜距上橱柜的距离为500——600mm。

卫生间脸盆脸盆的安装高度为800——840mm。

脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。

脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。

CAD家装图里所有的尺寸支撑墙体：厚度0.24m室内隔墙断墙体：厚度0.12m大门：门高2.0~2.4m，门宽0.90~0.95m室内门：高1.9~2.0m左右、宽0.8~0.9m门套厚度0.1m厕所、厨房门：宽0.8~0.9m、高1.9~2.0m室内窗：高1.0m 左右窗台距地面高度0.9~1.0m室外窗：高1.5m 窗台距地面高度1.0m玄关：宽1.0m、墙厚0.24m阳台：宽1.4~1.6m、长3.0~4.0m（一般与客厅的长度相同）踏步：高0.15~0.16m、长0.99~1.15m、宽0.25m；扶手宽0.01m、扶手间距0.02m、中间的休息平台宽1.0m。

常用家具尺寸卧室：单人床：宽0.9m、1.05m、1.2m；长1.8m、1.86m、2.0m、2.1m；高0.35m~0.45m。

双人床：宽1.35m、1.5m、1.8m，长、高同上。

圆床：直径1.86m、2.125m 、2.424m。

矮柜：厚度0.35~0.45m、柜门宽度0.3~0.6m、高度0.6m。

衣柜：厚度0.6~0.65m、柜门宽度0.4~0.65m、高度2.0~2.2m。

客厅：沙发：厚度0.8~0.9m、坐位高0.35~0.42m、背高0.7~0.9m。

单人式：长0.8~0.9m双人式：长1.26~1.50m三人式：长1.75~1.96m四人式：长2.32~2.52m茶几：小型长方：长0.6~0.75m、宽0.45~0.6m、高度0.33~0.42m大型长方：长1.5~1.8m、宽0.6~0.8m、高度0.33~0.42m圆型：直径0.75/0.9/1.05/1.2m,高度0.33~0.42m正方型：宽0.75/0.9/1.05/1.20/1.35/1.50m，高度0.33~0.42,但边角茶几有时稍高一些，为0.43~0.5m书房：书桌：厚度0.45~0.7m（0.6m最佳）、高度0.75m。

书架：厚度0.25~0.4m、长度0.6~1.2m、高度1.8~2.0m，下柜高度0.8~0.9m餐厅：椅凳：座面高0.42~0.44m、扶手椅内宽于0.46m餐桌：中式一般高0.75~0.78m、西式一般高0.68~0.72m方桌：宽1.20/0.9/0.75m长方桌：宽0.8/0.9/1.05/1.20m、长1.50/1.65/1.80/2.1/2.4m圆桌：直径0.9/1.2/1.35/1.50/18m厨房：橱柜*作台：高度0.89~0.92m平面*作区：厚度0.4~0.6m抽油烟机与灶的距离：0.6~0.8m*作台上方的吊柜：距地面最小距离>1.45m、厚度0.25~0.35m、吊柜与*作台之间的距离>0.55m卫生间：盥洗台：宽度为0.55~0.65m、高度为0.85m、盥洗台与浴缸之间应留约0.76m宽的通道。

CAD中室内设计的一般尺寸要求鞋柜：长一般在1200mm较适宜。

宽为300——350mm。

即长*宽=1200*（300——350）。

深为800——900mm。

（含台面的高度）。

带有弧形的则后边有100mm宽，然后再有弧度。

踏踏垫：（进门处）长为1200mm，宽为800mm。

即长*宽=1200*800。

厨房：面积最少为长2000mm，宽为1800mm.。

即长*宽=2000*1800 操作台：宽一般在550——600mm较适宜。

长根据厨房间的长度而定。

深度一般在 750——800mm，操作台面的厚度为30mm，单个橱柜的宽为400mm，橱柜踢角线深为80——100mm,下橱柜距上橱柜的距离为600mm，上橱柜的深度为700mm。

冰箱：长为600mm,宽为600mm。

即长*宽=600*600。

餐厅餐桌一般餐桌要有900mm宽，两旁都应留有850mm的自由空间来摆放椅子和过身，因此需要总宽度为2600mm。

如果使用800mm宽的餐桌，最少也要在2400mm，餐椅拉出后与最近的橱柜的距离为60mm，与炉灶距离为750mm，从餐桌的一端到最近的橱柜就有900mm的距离，而与炉灶应有1000—1200mm。

餐桌旁放置的贮藏柜与餐桌的距离要大于760mm。

三人就餐区合适的面积为6平方米，四人为8——9平方米，六人为12平方米，餐桌高为730——760mm，餐桌家具高度尺寸标准为700mm,720mm,740mm,760mm四人规格，椅凳尺寸为400mm,420mm,440mm三个规格。

水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。

即下橱柜距上橱柜的距离为500——600mm。

卫生间脸盆脸盆的安装高度为800——840mm。

脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。

脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。

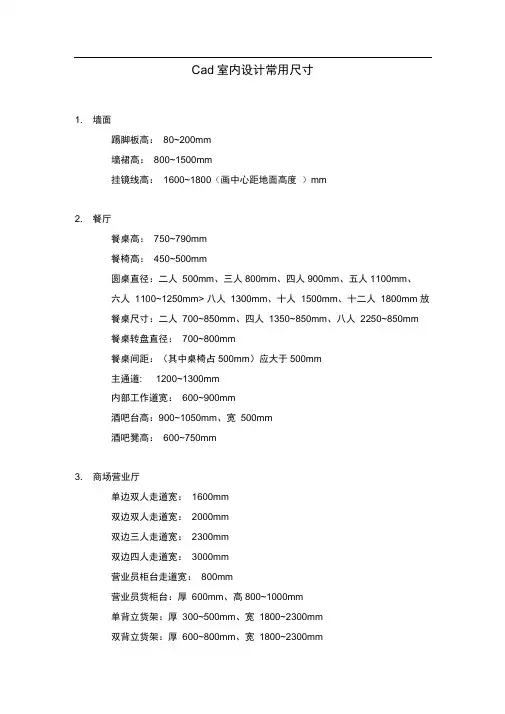

CAD常用尺寸1.门一般的净口尺寸是900*2100 这样成活以后可以达到850*2000左右比较接近标准门.2.窗户一般卧室的我量的较多的是1500*1500左右还有1700*1400和1700*1700的.这个主要是看地理环境采光是否良好,如果良好的话可能窗户就稍微小点不好的话可能就要大点了.3.客厅的如果是飘窗的话大概宽度可能和客厅的宽度差不多.而高度一般都是比房间的举架低500-600左右.上面260左右下面300左右.4.阳台的宽度一般为1000-1200之间吧比较常见,长度应该和客厅或者餐厅的是一样的.常用尺寸及知识1、墙面尺寸(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。

室内设计的绘图常用的比例尺有1:50，1:100和1:200。

在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。

2. 标注在CAD室内设计绘图中，标注必不可少。

标注可以帮助人们更加清晰地理解设计方案。

常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。

标注文字应使用一致的字体和大小，以确保整个图纸的统一性。

3. 图层在CAD绘图中，图层是非常重要的。

应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。

例如，可以创建厨房、客厅、卧室等功能区图层。

从而在需要修改某个区域时，可以快速地找到需要修改的图层。

4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。

例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。

5. 坐标系在CAD绘图中，坐标系是非常重要的。

它可以帮助人们更好地描述和交流室内设计方案。

在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。

6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。

例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。

7. 文件命名在CAD室内设计绘图中，文件命名非常重要。

文件名应该简洁而有意义。

推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。

例如，“客厅设计平面图.dwg”。

8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。

通常使用DWG或DXF格式保存。

这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。

9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。

尺寸特性可以帮助人们更好地描述和交流室内设计方案。

例如，在绘图中应该使用一致的尺寸单位和格式。

如使用英寸、毫米等系统作为长度单位。

10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。

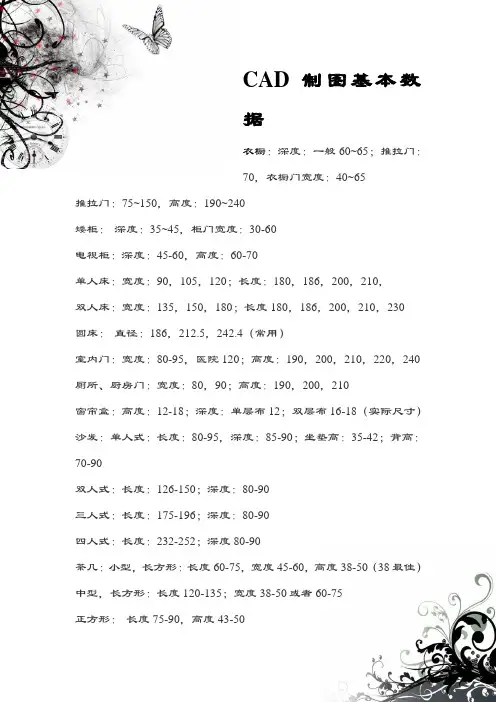

CAD制图基本数据衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240 矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210，双人床：宽度：135，150，180；长度180，186，200，210，230圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240 厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。

为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。

1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。

图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。

2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。

常见的图层包括墙体、家具、电器、窗帘、标注等。

每个图层应有明确的名称，方便后续编辑和管理。

3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。

线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。

4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。

文字和标注的大小根据图纸比例确定，一般为2mm至5mm。

标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。

5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。

应组织好图块的库文件，方便后续的复用和编辑。

6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。

平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。

7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。

8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。

命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。

9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。

输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。
