【CN208590521U】一种生产高品质蜂蜜节能环保安全改进型浓缩系统【专利】
- 格式:pdf
- 大小:571.63 KB
- 文档页数:7
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920396333.9(22)申请日 2019.03.26(73)专利权人 洛阳蜂乐园食品有限公司地址 471000 河南省洛阳市栾川县潭头镇秋林村(72)发明人 薛世杰 薛文卿 张全有 薛丹丹 (74)专利代理机构 苏州拓云知识产权代理事务所(普通合伙) 32344代理人 马鸿杰(51)Int.Cl.B01D 1/00(2006.01)B01D 1/30(2006.01)A23L 21/25(2016.01)(54)实用新型名称一种智能快速蜂蜜浓缩装置(57)摘要本实用新型公开了一种智能快速蜂蜜浓缩装置,涉及食品加工领域,包括底座,所述底座的顶部搭接有外筒,所述外筒的侧壁下端设有出料阀,所述外筒的顶部搭接有顶盖,所述顶盖上一端插接有进料阀,所述顶盖上另一端插接有真空管,所述顶盖的中心处安装有超声波发生器,所述真空管的中间处包裹有冷凝器,且冷凝器的顶部一端设有进水口,冷凝器的底部一端设有出水口。
本实用新型所述的一种智能快速蜂蜜浓缩装置,设计的顶盖和外筒之间可以进行拆卸有利于后期工作人员对设备进行清理和维修检查,首先将螺杆嵌盖卡上的通槽内,再顺时针通过扳环转动螺母,使螺母压紧盖卡,这样就会使顶盖和外筒形成密封有利于真空抽取。
权利要求书1页 说明书3页 附图2页CN 210078864 U 2020.02.18C N 210078864U权 利 要 求 书1/1页CN 210078864 U1.一种智能快速蜂蜜浓缩装置,包括底座(14),其特征在于:所述底座(14)的顶部搭接有外筒(13),所述外筒(13)的侧壁下端设有出料阀(12),所述外筒(13)的顶部搭接有顶盖(11),所述顶盖(11)上一端插接有进料阀(1),所述顶盖(11)上另一端插接有真空管(3),所述顶盖(11)的中心处安装有超声波发生器(2),所述真空管(3)的中间处包裹有冷凝器(5),且冷凝器(5)的顶部一端设有进水口(4),冷凝器(5)的底部一端设有出水口(8),所述真空管(3)末端连接有香液收集箱(10),所述香液收集箱(10)的侧壁水平焊接有托板(7),所述托板(7)上安置有真空泵(6),所述香液收集箱(10)的侧壁且位于托板(7)下方插接有放液阀(9)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920496778.4(22)申请日 2019.04.13(73)专利权人 南昌同心紫巢生物工程有限公司地址 330000 江西省南昌市南昌县小蓝经济开发区富山二路969号(72)发明人 李广焱 杨辉 黄珍飞 (74)专利代理机构 南昌卓尔精诚专利代理事务所(普通合伙) 36133代理人 朱乐敏(51)Int.Cl.B01D 1/30(2006.01)B01D 29/01(2006.01)B01D 29/58(2006.01)A61K 35/644(2015.01)(54)实用新型名称一种蜂胶浓缩装备(57)摘要本实用新型涉及蜂胶浓缩技术领域,且公开了一种蜂胶浓缩装备,包括底板,所述底板的上表面包括U形座,所述U形座的下表面与底板的上表面焊接,所述U形座的内部包括加热罐,加热罐的底部与U形座的内部固定安装,底板的上表面包括冷凝罐,冷凝罐的底部与底板的上表面固定安装。
该蜂胶浓缩装备,通过漏斗内部设置的第一过滤网,达到利用第一过滤网将蜂胶倒入漏斗时进行过滤,将杂质进行阻挡,通过输入管内部设置的第二过滤网,达到将过滤一次后的蜂胶进行再次过滤,以保证蜂胶的纯净度,解决了目前的蜂胶浓缩装备在进行加工时,由于不具有过滤性能,从而会导致蜂胶内部或多或少会存在的一些杂质混合在一起,对于浓缩后的蜂胶造成品质影响的问题。
权利要求书1页 说明书3页 附图1页CN 209735005 U 2019.12.06C N 209735005U权 利 要 求 书1/1页CN 209735005 U1.一种蜂胶浓缩装备,包括底板(1),其特征在于:所述底板(1)的上表面包括U形座(2),所述U形座(2)的下表面与底板(1)的上表面焊接,所述U形座(2)的内部包括加热罐(3),所述加热罐(3)的底部与U形座(2)的内部固定安装,所述底板(1)的上表面包括冷凝罐(5),所述冷凝罐(5)的底部与底板(1)的上表面固定安装,所述加热罐(3)与冷凝罐(5)之间通过导管(4)相连通,所述加热罐(3)的左侧开设有与加热罐(3)内部相连通的入口(10),所述入口(10)的内部包括输入管(9),所述输入管(9)的右端与入口(10)的内壁粘接,所述输入管(9)远离入口(10)的一端包括漏斗(11),所述漏斗(11)的下表面与输入管(9)的一端焊接,所述漏斗(11)的下表面开设有与漏斗(11)内部相连通的连接孔(14),所述漏斗(11)的内部包括第一过滤网(13),所述第一过滤网(13)的左右两侧分别与漏斗(11)的左侧内壁和右侧内壁搭接,所述输入管(9)的内部包括第二过滤网(18),所述第二过滤网(18)的右侧与输入管(9)的右侧内壁搭接,所述输入管(9)的左侧开设有与输入管(9)内部相连通的通孔(21),所述通孔(21)的内部包括门板(16),所述门板(16)的表面与通孔(21)的内部卡接,所述门板(16)通过合页(15)与输入管(9)活动连接。

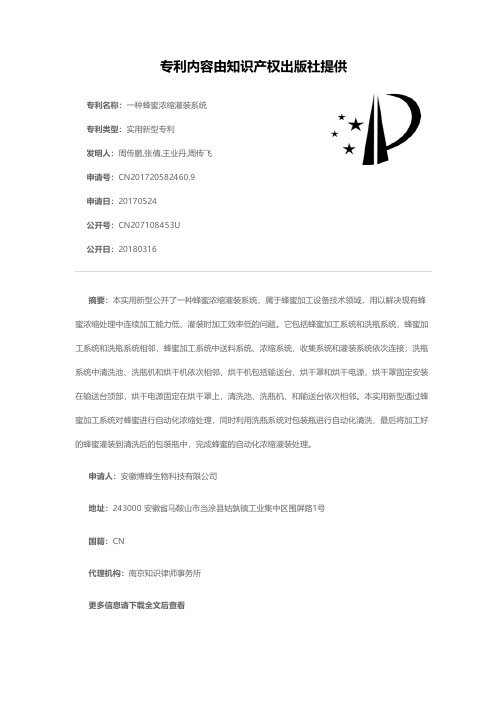

专利名称:一种蜂蜜浓缩灌装系统专利类型:实用新型专利
发明人:周传鹏,张倩,王业丹,周传飞申请号:CN201720582460.9
申请日:20170524
公开号:CN207108453U
公开日:
20180316
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种蜂蜜浓缩灌装系统,属于蜂蜜加工设备技术领域,用以解决现有蜂蜜浓缩处理中连续加工能力低、灌装时加工效率低的问题。
它包括蜂蜜加工系统和洗瓶系统,蜂蜜加工系统和洗瓶系统相邻,蜂蜜加工系统中送料系统、浓缩系统、收集系统和灌装系统依次连接;洗瓶系统中清洗池、洗瓶机和烘干机依次相邻,烘干机包括输送台、烘干罩和烘干电源,烘干罩固定安装在输送台顶部,烘干电源固定在烘干罩上,清洗池、洗瓶机、和输送台依次相邻。
本实用新型通过蜂蜜加工系统对蜂蜜进行自动化浓缩处理,同时利用洗瓶系统对包装瓶进行自动化清洗,最后将加工好的蜂蜜灌装到清洗后的包装瓶中,完成蜂蜜的自动化浓缩灌装处理。
申请人:安徽博蜂生物科技有限公司
地址:243000 安徽省马鞍山市当涂县姑孰镇工业集中区围屏路1号
国籍:CN
代理机构:南京知识律师事务所
更多信息请下载全文后查看。

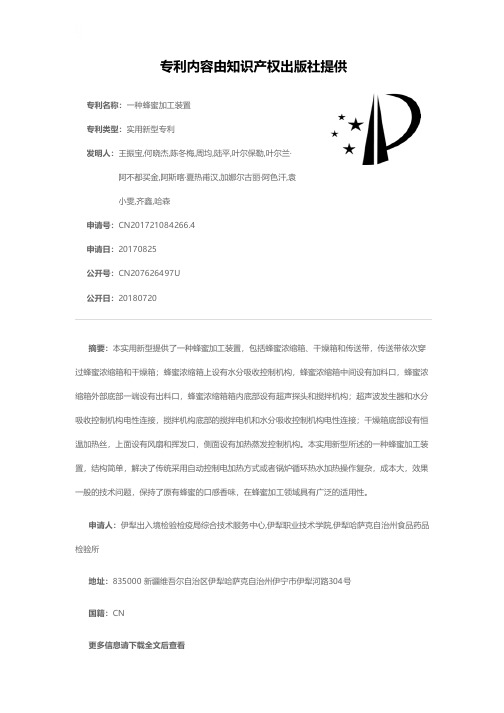

专利名称:一种蜂蜜加工装置
专利类型:实用新型专利
发明人:王振宝,何晓杰,陈冬梅,周均,陆平,叶尔保勒,叶尔兰·阿不都买金,阿斯喀·夏热甫汉,加娜尔古丽·阿色汗,袁
小雯,齐鑫,哈森
申请号:CN201721084266.4
申请日:20170825
公开号:CN207626497U
公开日:
20180720
专利内容由知识产权出版社提供
摘要:本实用新型提供了一种蜂蜜加工装置,包括蜂蜜浓缩箱、干燥箱和传送带,传送带依次穿过蜂蜜浓缩箱和干燥箱;蜂蜜浓缩箱上设有水分吸收控制机构,蜂蜜浓缩箱中间设有加料口,蜂蜜浓缩箱外部底部一端设有出料口,蜂蜜浓缩箱箱内底部设有超声探头和搅拌机构;超声波发生器和水分吸收控制机构电性连接,搅拌机构底部的搅拌电机和水分吸收控制机构电性连接;干燥箱底部设有恒温加热丝,上面设有风扇和挥发口,侧面设有加热蒸发控制机构。
本实用新型所述的一种蜂蜜加工装置,结构简单,解决了传统采用自动控制电加热方式或者锅炉循环热水加热操作复杂,成本大,效果一般的技术问题,保持了原有蜂蜜的口感香味,在蜂蜜加工领域具有广泛的适用性。
申请人:伊犁出入境检验检疫局综合技术服务中心,伊犁职业技术学院,伊犁哈萨克自治州食品药品检验所
地址:835000 新疆维吾尔自治区伊犁哈萨克自治州伊宁市伊犁河路304号
国籍:CN
更多信息请下载全文后查看。
专利名称:一种养蜂用的蜂蜜真空浓缩提纯机专利类型:实用新型专利
发明人:黄洪云
申请号:CN201520742413.7
申请日:20150924
公开号:CN205042126U
公开日:
20160224
专利内容由知识产权出版社提供
摘要:一种养蜂用的蜂蜜真空浓缩提纯机,包括智能加热炉、蜂蜜容纳桶、抽真空泵,底部可移动支座上设置有机身支撑板,所述机身支撑板一侧设置有支撑立柱,所述支撑立柱上设置有所述蜂蜜容纳桶,所述蜂蜜容纳桶下侧设置有所述智能加热炉,所述蜂蜜容纳桶下侧设置有第一出料口,所述蜂蜜容纳桶上方设置有入料口,所述入料口一侧设置有挥发物质冷凝管,所述挥发物质冷凝管末端设置有挥发物质收集桶,所述挥发物质收集桶下侧设置有第二出料口,所述机身支撑板中部设置有所述抽真空泵,所述机身支撑板一侧设置有电源控制开关。
有益效果在于:提高了蜂蜜的提纯效果,操作简单,经过提纯之后的蜂蜜营养价值不会降低,干净卫生。
申请人:重庆寿禄养蜂股份合作社
地址:401220 重庆市长寿区渡舟兴业街6幢1-3号
国籍:CN
更多信息请下载全文后查看。
专利名称:一种炼蜜系统
专利类型:实用新型专利
发明人:李晋明
申请号:CN201621062016.6申请日:20160919
公开号:CN206434589U
公开日:
20170825
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种炼蜜系统,所述炼蜜系统通过管道将化蜜箱、粗滤器、储蜜罐、精滤器、缓冲箱、浓缩锅、炼蜜锅、高位储蜜罐、过滤器和车间U型储管从前到后依次连接起来,所述高位储蜜罐和车间U型储管通过管道与储蜜罐连接,所述高位储蜜罐和车间U型储管在出现蜜液过剩的情况下,可以开启管道上设置的泵使过剩蜜液通过管道进入到储蜜罐中,再次进行炼蜜,所述蜜液从化蜜箱经粗滤器进入储蜜罐和蜜液从高位储蜜罐经过滤器进入到车间U型储管,是由自流方式进入,所述通过本实用新型,可以提高炼蜜的效果,使熟蜜成品的保存期限加长。
申请人:山西广誉远国药有限公司
地址:030800 山西省晋中市太谷县新建路171号
国籍:CN
更多信息请下载全文后查看。
