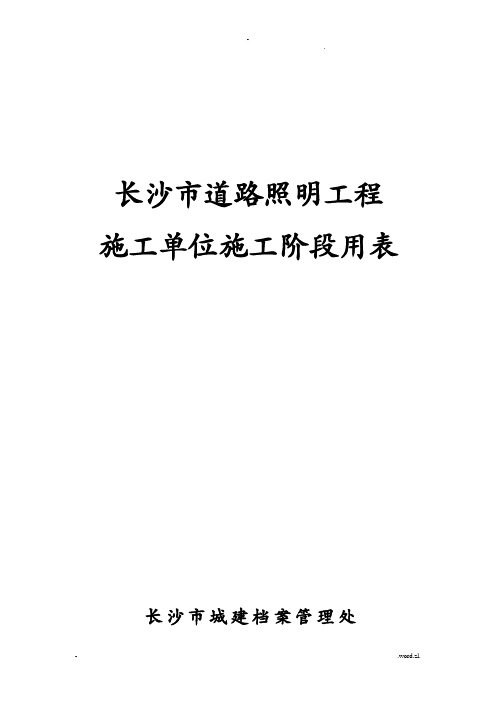

长沙市道路照明工程施工单位施工阶段用表长沙市城建档案管理处长沙市路灯管理所二00八年四月市政道路照明工程竣工档案内容及排列顺序﹙一﹚(施工单位统一用表)-.市政道路照明工程竣工档案主要内容及排列顺序〔二〕(施工单位统一用表)注：建立单位和监理单位的档案内容按照市政工程的要求编制。
长沙市道路照明工程概况表-.建立工程档案工作终身责任人登记表填表日期 年 月 日制表单位：湖南省建立厅长沙市道路照明工程竣工验收交接表工程名称：沪昆高速〔醴陵〕连接线改造工程工程地点：建立单位：醴陵市长庆示范区投资开发建立设计单位：湖南省株洲市规划设计院施工单位：长沙市政工程监理单位：江苏腾飞工程工程管理开工日期：竣工日期：长沙市建立委员会长沙市电业局制表地基质量验收记录湘质监统编湘施2001-1 施工单位：深度，以及地基持力层、下卧层岩土的物理力学性能；2、地基验槽情况应说明开挖时间 监理〔建立〕单位〔章〕 和槽底最高、最低标高及宽度，实测地耐力等情况是否符合设计要求。
年 月 日根底工程质量验收记录湘质监统编 湘施2001-3施工单位：工程名称： 验收日期： 年 月 日注:根本情况应说明该工程根底的构造特点、规模监视站监视验收人员签字：和技术复杂程度，砼、砂浆、砌块的设计强度和地下防水要求等。
监理〔建立〕单位〔章〕年月日主体工程质量验收记录湘质监统编湘施2001-4 施工单位：工程名称：验收日期：年月日注:根本情况应说明该工程根底的构造特点、规模监视站监视验收人员签字：和技术复杂程度，砼、砂浆、砌块的设计强度和主要的施工工艺。
监理〔建立〕单位〔章〕-- .word.zl.长沙市道路照明工程质量保证资料评分表 湘质监统编长沙市道路照明工程外观评分表湘质监统编〔施工单位工程质量验收自检用表〕湘施2001-7+- .word.zl.长沙市道路照明工程实测实量评定表湘质监统编〔施工单位工程质量验收自检用表〕湘施2001-8+- .word.zl.- .word.zl.-.单位工程质量综合评定表〔施工单位工程质量验收自检用表〕 湘质监统编施2001-10+--竣工验收证书施管表2- .- .word.zl.-.工程湘质监统编质量评价报告湘备监2002-8工程竣工验收组〔委员会〕：受〔建立单位〕委托监理，由承包施工的工程，自年月日开工以来，我单位按照该工程监理规划，对工程的实体质量采取了旁站、巡视和平行检查等形式进展监视；对主要建筑材料、构配件和砼、砂浆等均实行了见证取样送检；并按照国家强制性标准或操作工艺，对分局部项工程或工序及时进展了验收签认，现根据建立单位要求〔其甩项的分项分部工程注明于后〕，该工程已根本完工，且施工单位对已完工工程的质量进展了自检自评。
中华人民共和国行业标准C J JCJJ89-××××------------------------------------------------------城市道路照明工程施工及验收规程Specification for comstruction and inspectionof urban road lighting engineering（征求意见稿）××××-××-××发布××××-××-××实施---------------------------------------------------中华人民共和国住房和城乡建设部发布前言根据住房和城乡建设部《关于印发<2010年工程建设标准制订、修订计划>的通知》（建标［ 2010 ］ 43 号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规程。
本规程的主要技术内容是：1. 总则； 2. 变压器、箱式变电站；3. 配电装置与控制；4. 架空线路；5. 电缆线路；6. 安全保护；7. 路灯安装等。
本规程修订的主要技术内容是：适当地提高了城市道路照明设备安装施工质量标准，增加了箱式变电站、地下式变电站、敷设架空电缆、智能监控系统、LED路灯、高架路及桥梁路灯的安装要求等内容。
本规程由住房和城乡建设部负责管理，由北京市路灯管理中心负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送北京市路灯管理中心。
（地址：北京市丰台区方庄路2号，邮编：100078）本规程主编单位：北京市路灯管理中心、中国市政工程协会城市道路照明专业委员会本规程参编单位：武汉市路灯管理局沈阳市路灯管理局深圳市灯光环境管理中心常州市城市照明管理处本规程主要起草人员：孙怡璞、佟岩冰、张华、冀中义、毛远森、朱哓珉、李振江、吴春海、李瑞吉目次1总则…………………………………………………………2变压器、箱式变电站…………………………………………2.1 一般规定…………………………………………………………2.2 变压器……………………………………………………………2.3箱式变电站………………………………………………………2.4地下式变电站……………………………………………………2.5 工程交接验收…………………………………………………3配电装置与控制…………………………………………………3.1配电室……………………………………………………………3.2 配电柜（箱、屏）安装………………………………………3.3 配电柜（箱、屏）电器安装…………………………………3.4 二次回路结线…………………………………………………3.5 路灯控制系统…………………………………………………3.6 工程交接验收…………………………………………………4架空线路……………………………………………………4.1 电杆与横担……………………………………………………4.2 绝缘子与拉线…………………………………………………4.3 导线架设………………………………………………………4.4 工程交接验收…………………………………………………5 电缆线路………………………………………………………5.1 一般规定………………………………………………………5.2电缆敷设………………………………………………………5.3 工程交接验收…………………………………………………6 安全保护………………………………………………………6.1 一般规定………………………………………………………6.2 接零和接地保护………………………………………………6.3 接地装置………………………………………………………6.4 工程交接验收…………………………………………………7 路灯安装……………………………………………………7.1 一般规定………………………………………………………7.2 半高杆灯与高杆灯……………………………………………7.3 单挑灯、双挑灯和庭院灯……………………………………7.4 杆上路灯………………………………………………………7.5 其它路灯………………………………………………………7.6 工程交接验收…………………………………………………附录A 城市道路照明分项工程质量检验评定表附录B 分项工程质量评定表填表说明本规程用词说明引用标准名录附：条文说明……………………………………………………………Contents1 General provisions2 Transformer and Box-type substation2.1 General requirement2.2 Transformer2.3 Box-type substation2.4 Underground substation2.5 Project delivery and acceptance3 Power distribution and control equipment3.1 Distribution room3.2 Installation of distribution cabinet/box/panel3.3 Electrical installation of distributioncabinet/box/panel3.4 Secondary circuit connection3.5 Road lighting control system3.6 Project delivery and acceptance4 Overhead lines4.1 Pole and crossarm4.2 Insulator and pull wire4.3 Wire set4.4 Project delivery and acceptance5 Cable line5.1 General requirement5.2 Cable laying5.3 Project delivery and acceptance6 Safety protection6.1 General requirement6.2 Neutral protection and ground protection6.3 Grounding device6.4 Project delivery and acceptance7 Road light installation7.1 General requirement7.2 Semi-height mast light and high mast light7.3 Single-arm lamp ,double-arm lamp and courtyard-lamp7.4 Lamps on-pole7.5 Other type of lamps7.6 Project delivery and acceptanceAppendix A Quality inspecting and assessing form of sub-projects in urban road lightingAppendix B Guidance for quality inspecting and assessing form of sub-projectsExplanation of wording in this specificationList of quoted standardsAddition : Explanation of provisions1 总则1.0.1 为适应城市道路照明工程建设的发展，保证路灯工程的施工质量，促进技术进步，确保照明设施安全、经济的运行，制定本规程。
变压器质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ89-2012)施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1 室外压器安装方式宜采用柱上台架安装3.2.12 柱上台架的混凝土杆应符合本规程中架空线路部分的相关要求，并且双杆基坑的埋设深度一致，两杆中心偏差不应超过±30mm3.2.23 跌落式熔断器安装 3.2.34 柱上变压器试运行前检查项目 3.2.45 吊装油浸式变压器应利用油箱体吊钩，不得用变压器顶盖上盘的吊环吊装整台变压器，吊装干式变压器，可利用变压器上部钢横梁主吊环吊装3.2.56 变压器附件安装 3.2.67 室内变压器就位 3.2.78 变压器绝缘油 3.2.89 变压器应按设计要求进行高压侧、低压侧电器连接3.2.9施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日箱式变电站质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ89-2012)施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1 箱式变电站基础 3.3.12 箱式变电站基础内的接地装置 3.3.23 箱式变电站起重吊装 3.3.34 箱式变电站内应有铭心啊部位张贴本变电站的一二次回路接地线，接线图应清晰、准确3.3.45 引出电缆每一回路标志牌应标明电缆型号、回路编号、电缆走向等内容，并应字体清晰工整，经久耐用、不易褪色3.3.56 引出电缆芯线排列整齐，固定牢固，使用的螺栓、螺母宜选用不锈钢材质，每个接线端子接线不应超过两根3.3.67 箱体引出电缆芯线和接线端子连接处宜采用专门的电缆套保护，引出电缆孔应采用有效的封堵措施3.3.78 二次回路和控制线配线 3.3.89 二次回路和控制线成束绑扎 3.3.910 箱式变电站围栏 3.3.1011 箱式变电站安装完毕送电投运前检查项目3.3.1112 箱式变电站运行前试验项目 3.3.12施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日地下式变电站质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ89-2012)施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1 地下式变电站绝缘、耐热，防护性能 3.4.12 地下式变电站应具备自动感应和手动控制水系统，应具备自动散热系统及温度检测系统3.4.23 地下式变电站地坑开挖 3.4.34 地坑施工时应对四周已有建（构）筑物、道路、管线的安全监测3.4.45 地坑上盖宜采用热镀锌钢板或钢筋混凝土板。
变压器质量验收记录
箱式变电站质量验收记录
地下式变电站质量验收记录
配电室质量验收记录
配电柜（箱、屏）安装质量验收记录
配电柜(箱、屏）电器安装质量验收记录
二次回路结线质量验收记录
路灯控制系统质量验收记录
电杆与横担质量验收记录
绝缘子和拉线质量验收记录
导线架设质量验收记录
电缆敷设质量验收记录
接零和接地保护质量验收记录
接地装置质量验收记录
半高杆灯和高杆灯质量验收记录
单挑灯、双挑灯和庭院灯设质量验收记录
杆上路灯质量验收记录
其他路灯质量验收记录。
变压器质量验收记录
箱式变电站质量验收记录
地下式变电站质量验收记录
配电室质量验收记录
配电柜（箱、屏）安装质量验收记录
配电柜（箱、屏）电器安装质量验收记录
二次回路结线质量验收记录
路灯控制系统质量验收记录
电杆与横担质量验收记录
绝缘子和拉线质量验收记录
导线架设质量验收记录
电缆敷设质量验收记录
接零和接地保护质量验收记录
接地装置质量验收记录
半高杆灯和高杆灯质量验收记录
单挑灯、双挑灯和庭院灯设质量验收记录
杆上路灯质量验收记录
其他路灯质量验收记录。
（路灯）工程》统一规定示范表式目录说明：D-1～D-4表由申报单位填报，其余SD表式是各级申报单位在现场检查评审时所用表式。
（路灯）工程》施工单位施工阶段质量检验用示范表式目录施工组织设计工程名称：建设单位：编制人：审核人：审批人：编制单位：（章）编制日期：年月日施工日志工程名称：施工单位：记录人员：记录时间：年月日至年月日施工日志记录：施工日志工程竣工总结工程名称：建设单位：施工单位：编写人：编写单位：（章）年月日竣工验收方案报批单局：本单位筹建的项目，接（施工单位）的竣工报告，经建设单位会同设计、监理、施工等有关单位自查，该工程按合同要求，业已完成，现申请竣工验收。
请予以批准。
附：参加竣工验收组人员情况详见附表（SD-11）。
法人代表：（签名）建设单位：（公章）年月日竣工验收方案审批单NO：：经查，同意（项目名称）于年月日时组织竣工验收，并即请通知该工程项目有关单位和质量监督机构到现场监督竣工验收。
建设行政主管部门（公章）年月日参加竣工验收人员情况一览表注：竣工备案机关的人员由建设行政主管部门派出。
竣工验收合同执行情况审查表工程竣工报告工程质量评估报告说明：工程质量评估报告内容：合同主要条款执行情况(SD-14-2)、法律、法规和强制性条文执行情况(SD-14-3)工程质量评估报告表(SD-14-4)。
工程质量评估报告表工程竣工验收报告说明：工程竣工验收报告内容：工程竣工验收综合意见(SD-16-1)、工程概况及执行基本建设程序的情况(SD-16-2)、对设计、施工、监理等方面的评价内容(SD-16-3)。
注：填表内容较多可另附纸。
注：填表内容较多可另附纸。
工程竣工交接证明书工序质量报验单工程名称：编号：—注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并给予配合。
工程名称：注：1.灯杆横向位置偏差应检查直线路段灯排列成一直线时。
2.D1为灯杆梢径，D2为灯杆根部直径。
