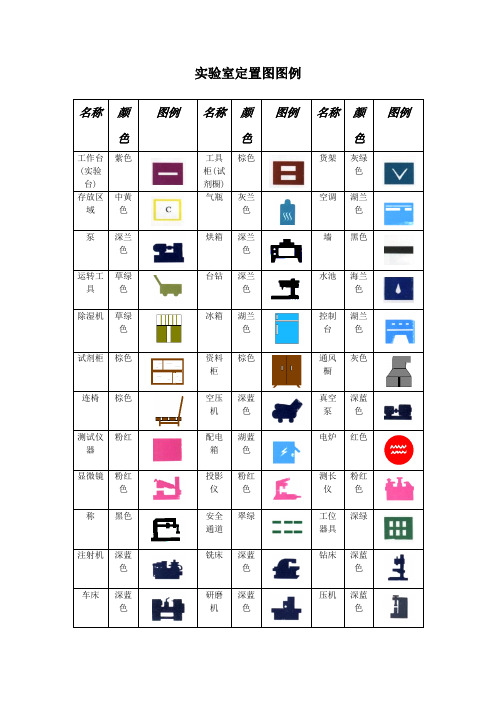

实验室定置图图例
名称
颜
色
图例
名称
颜
色
图例 名称
颜
色
图例
工作台(实验台) 紫色
工具柜(试剂橱) 棕色
货架 灰绿色
存放区域 中黄色
气瓶
灰兰色
空调 湖兰色
泵
深兰色
烘箱
深兰色
墙
黑色
运转工具
草绿色
台钻
深兰色
水池
海兰色
除湿机 草绿
色
冰箱
湖兰色
控制台
湖兰色
试剂柜 棕色
资料柜 棕色
通风橱
灰色
连椅
棕色
空压机
深蓝色 真空泵 深蓝色
测试仪器
粉红
配电箱
湖蓝色
电炉
红色
显微镜 粉红
色
投影仪
粉红色
测长仪
粉红色
称
黑色
安全通道 翠绿
工位器具 深绿
注射机 深蓝
色
铣床
深蓝色
钻床
深蓝色
车床
深蓝色
研磨机
深蓝色
压机
深蓝色。
南
北
混凝土振实台(11)电阻炉(21)砂标准套筛
(31)水泥胶砂搅拌机气泵
(12)电子天平(22)震击式标准振筛机(32)水泥标准稠度测定仪混凝土含气量测定仪(13)电子天平(23)电动抗折试验机(33)水泥净浆搅拌机砼贯入阻力仪(14)石漏斗
(24)水泥快速养护箱(34)跳桌（5）砼压力泌水仪(15)负压筛析仪(25)煮沸箱
(35)抗渗仪容积桶
(16)砂漏斗(26)坩埚、干燥器(36)抗渗仪养护室恒湿恒温控制仪(17)台秤
(27)水泥比表面积仪(37)-40℃冰箱
砼搅拌机
(18)电热鼓风干燥箱(28)万分之一分析天平(38)水泥自动标准养护水混凝土压力试验机(19)压碎指标仪(29)水泥恒温恒湿养护箱(39)混凝土快速养护箱
水泥恒应力压力试验机(20)石子标准套筛(30)水泥胶砂振实台
（8）（9）（10）（3）（7）（1）（2）（6）（4）。
穗莞深监理中心试验室设计图一、试验室平面图：房屋总面积400m2：〔比例尺1：300〕二、设计意图说明：1、胶凝材料室放置维卡仪、雷氏夹、沸煮箱、负压筛、胶砂搅拌机、净浆搅拌机、胶砂振实台、标准养护箱、水泥跳桌、抗折仪、高温箱式电炉、水泥比外表积测定仪、万分之一天平、百分之一天平等。
此房间安装1台匹空调和干湿温度计，面积不小于20m2。
2、标准养护室： 面积不小于40m 2。
每个15cm 边长的混凝土试件重9公斤，每组为27公斤，按照标养架每层放10组、共5层计算，那么每个标养架上将会放置1350公斤试件，再考虑到2.0的平安系数，那么就是2700公斤，重量很大，垮塌或者倾覆会带来很严重的后果，应特别注意平安。
所以，建议委托正规加工厂或者由施工单位专业人士加工标养架。
每个标养架采用80%的利用率〔主要是从平安考虑〕，那么每个标养架可放置40组试件，共需要加工15个标养架，总容量600组，顶峰期加大利用律和利用地面堆放试件，那么极限容量能到达1000组。
标准养护室的控制系统放在混凝土室。
建议标准养护室采用双层屋顶，这样的优点是净空降低了，容易把温度降下来，能量损失小〔本地气候炎热，把温度控制在20o C 是很困难的〕。
标准养护室空调容量一定要大，不然将来运行中很难把温度控制住，应安装2台1.5匹空调〔最好是2台2匹空调〕。
3、混凝土室放置标准养护室控制台、混凝土搅拌机、混凝土震动台、混凝土抗渗试验仪、混凝土试模、砂浆仪器、各种混凝土检测仪器等，面积不小于20m 2。
混凝土震动台需要浇注混凝土底座，切片机、磨平机需要浇注混凝土台座。
本室的工作都是重体力劳动，身体消耗非常大，再加上本地气温炎热且热期很长，故需要安装空调；4、骨料室修建两个试验台，放置切片机、磨平机、振筛机及各种骨料试验仪器，振筛机需要打混凝土底座。
面积不小于20m 2。
备注：本图未标注尺寸者为估算尺寸，与实际根本接近。
比例尺为1：33，需要掌握具体尺寸时可用尺子在图上量取。
一、土工室二、集料室三、力学室四、现场检测室六、化分室（一）七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。
各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。
⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。
⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。
⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。
4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。
4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。
4.3 房屋建设⑴、方向：房屋一般南北朝向。
⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。
⑶、净高：一般不低于2.6m。
⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。
