岩棉外墙外保温系统技术研究与应用岩棉外墙外保温系统是一种高效、环保的建筑节能技术,具有广泛的应用前景。
本文将介绍岩棉外墙外保温系统的相关技术、研究现状及其在建筑节能领域的应用前景,最后对全文进行总结。
岩棉外墙外保温系统采用的是岩棉板作为主要保温材料,具有轻质、防火、隔热、吸声等优点。
该系统采用专业的锚固件和粘结剂将岩棉板固定在外墙上,并使用抹面层和饰面层进行保护和装饰。
目前,国内外对于岩棉外墙外保温系统的研究主要集中在材料性能、施工技术、节能效果和环境影响等方面。
在材料性能方面,研究人员通过对不同型号和规格的岩棉板进行试验,探究了其保温隔热、吸声降噪、抗风压等性能。
在施工技术方面,研究者们针对岩棉外墙外保温系统的施工工艺、节点处理和质量控制等问题进行了深入探讨。
在节能效果方面,大量研究表明,岩棉外墙外保温系统具有显著的节能效果,可大大降低建筑物的能耗。
在环境影响方面,岩棉板作为一种无机保温材料,具有较高的环保性能,对环境和人体健康的影响较小。
岩棉外墙外保温系统在建筑节能领域具有广泛的应用前景。
随着全球能源形势的日益严峻,建筑节能已成为当今社会的焦点。
岩棉外墙外保温系统作为一种高效的建筑节能技术,可显著提高建筑物的能源利用效率,降低能源消耗。
该系统还可以改善室内环境,提高居住者的舒适度。
在未来,随着相关技术的不断发展和改进,岩棉外墙外保温系统的应用前景将更加广阔。
岩棉外墙外保温系统作为一种高效、环保的建筑节能技术,具有广泛的应用前景。
虽然该系统在某些方面还有待进一步完善,但随着相关技术的不断发展和进步,相信其在建筑节能领域将会发挥越来越重要的作用。
随着人们环保意识的不断提高,岩棉外墙外保温系统作为一种绿色建筑技术,也将会得到更广泛的应用和推广。
随着全球能源短缺和环境污染问题的日益严重,建筑行业的节能和环保意识逐渐增强。
外墙外保温材料作为一种高效的节能环保材料,在建筑行业中得到了广泛应用。
然而,当前市场上的外墙外保温材料种类繁多,选用合适的材料并采用合理的施工技术对于提高外墙保温效果和降低能耗具有重要意义。
一、岩棉板外墙保温系统二、编制依据国家相关标准1.《建筑节能工程施工质量验收规范》GB50411-20072.《外墙外保温工程技术规程》JGJ144-20043.《民用建筑外墙保温系统及外墙装饰防火暂行规定》4.中华人民共和国公安部进一步明确民工建筑外保温材料消防建筑管理有关要求的通知及公消【2011】65号。
岩棉板性能指标4.锚栓性能指标6.抹面胶浆性能指标7.节点部位所用保温材料性能指标。
厚度为A级30mm胶粉聚苯颗粒的性能指标详下表:三.外保温岩棉板施工A.基本要求1施工环境要求1.1外墙保温施工确保现场环境和基体表温度温度不低于5摄氏度。
1.2如遇五级以上大风天气不进行外墙保温施工作业。
1.3雨天气不进行外墙保温施工,如施工过程中遇突然降雨,立即停止施工并采取塑料布对已施工部位进行覆盖挡雨加以保护,复工前对上述部位进行检查,如粘结砂浆受到雨水冲刷则将保温板揭掉重贴。
2.建筑物及基层墙体要求1.除实体混凝土墙体外,墙体外面抹1: 3水泥砂浆(凹进墙面1:2.5水泥砂浆)找平层。
外墙找平层表面干燥、洁净,强度(NO.lON/m/)、平整度、垂直度达到规范验收要求。
2.外墙上的螺栓孔或其它孔洞用微膨胀砂浆(洞口较大处用微膨胀砼填实),孔口或洞口表面刷两遍防水涂料(水不漏)。
3.伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位,并留出外墙保温层的厚度,并做必要的防锈处理。
4.将外墙外保温施工的砼基体表面的杂物清理干净,不得有污迹、灰尘、油污或脂肪类物质。
空鼓开裂处剔凿后修补平整、铲除凸出物,使基体表面尺寸偏差符合下表规定。
2.5门窗边框与墙体连接处预留出保温层的厚度,窗框安装完毕,窗框与墙体之间的缝隙用聚氨酯发泡填塞严密,做好窗框的保护。
3.施工准备3.1样板制作施工前按照本工程的技术要求,选定系统供应商,系统组成材料进场后经验收合格及时在监理单位的见证下取样复试。
材料复试合格后,采用系统组成材料,做外墙保温样板墙,样板墙反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量、胶粘剂的配比和控制、面层砂浆的配比和控制、如何处理粘贴基层的缺陷等。
外墙外保温岩棉薄抹灰系统施工方案外墙外保温岩棉薄抹灰系统是一种常用于建筑外墙保温的施工方案,通过岩棉材料的保温性能和薄抹灰层的装饰效果,有效提高建筑物的保温性能和美观度。
以下是该系统的施工方案:施工准备工作1.材料准备:–岩棉板:根据设计要求选用合适规格的岩棉板。
–薄抹灰材料:选用适宜的薄抹灰材料。
–粘结剂:选用适宜的粘结剂。
–配件:包括角铁、花栏、网格布等。
2.工具准备:–电动工具:切割、打磨用。
–手工具:刮刀、刷子等。
–安全防护用具:手套、口罩、安全帽等。
施工步骤1. 基层处理1.清理基层表面,确保干净、平整。
2.在基层表面涂刷一层粘结剂,增强基层与岩棉板的粘结性。
2. 岩棉板安装1.根据设计要求切割岩棉板规格。
2.将岩棉板按顺序铺设在基层表面,用螺丝固定在墙面上。
3.处理板与板之间的接缝,确保平整、无缝隙。
3. 薄抹灰层施工1.在岩棉板表面刮涂一层薄抹灰材料,并压平、抹光。
2.待第一遍抹灰干燥后,再进行第二遍的抹灰,确保表面光滑、一致。
4. 装饰处理1.对薄抹灰层干燥后的表面进行装饰处理,可根据设计要求选择合适的装饰涂料或涂饰面层。
施工注意事项1.确保施工现场通风良好,避免粘结剂、薄抹灰等材料对人体造成危害。
2.施工过程中注意安全,佩戴好安全防护用具。
3.严格按照设计要求和施工规范操作,确保施工质量。
4.施工完成后,对外墙外保温岩棉薄抹灰系统进行检查,修补存在的问题,确保整体效果和功能。
通过以上施工方案,可以有效实现外墙的保温效果并提升建筑外墙的装饰性,同时也要注重施工质量与安全,确保整体效果和使用功能。

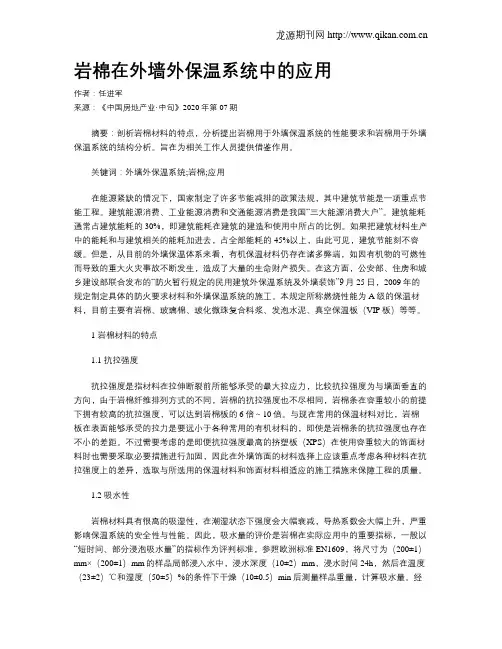

岩棉在外墙外保温系统中的应用作者:任进军来源:《中国房地产业·中旬》2020年第07期摘要:剖析岩棉材料的特点,分析提出岩棉用于外墙保温系统的性能要求和岩棉用于外墙保温系统的结构分析。
旨在为相关工作人员提供借鉴作用。
关键词:外墙外保温系统;岩棉;应用在能源紧缺的情况下,国家制定了许多节能减排的政策法规,其中建筑节能是一项重点节能工程。
建筑能源消费、工业能源消费和交通能源消费是我国“三大能源消费大户”。
建筑能耗通常占建筑能耗的30%,即建筑能耗在建筑的建造和使用中所占的比例。
如果把建筑材料生产中的能耗和与建筑相关的能耗加进去,占全部能耗的45%以上,由此可见,建筑节能刻不容缓。
但是,从目前的外墙保温体系来看,有机保温材料仍存在诸多弊端,如因有机物的可燃性而导致的重大火灾事故不断发生,造成了大量的生命财产损失。
在这方面,公安部、住房和城乡建设部联合发布的“防火暂行规定的民用建筑外保温系统及外墙装饰”9月25日,2009年的规定制定具体的防火要求材料和外墙保温系统的施工。
本规定所称燃烧性能为A级的保温材料,目前主要有岩棉、玻璃棉、玻化微珠复合料浆、发泡水泥、真空保温板(VIP板)等等。
1 岩棉材料的特点1.1 抗拉强度抗拉强度是指材料在拉伸断裂前所能够承受的最大拉应力,比较抗拉强度为与墙面垂直的方向,由于岩棉纤维排列方式的不同,岩棉的抗拉强度也不尽相同,岩棉条在容重较小的前提下拥有较高的抗拉强度,可以达到岩棉板的6倍~10倍。
与现在常用的保温材料对比,岩棉板在表面能够承受的拉力是要远小于各种常用的有机材料的,即使是岩棉条的抗拉强度也存在不小的差距。
不过需要考虑的是即便抗拉强度最高的挤塑板(XPS)在使用容重较大的饰面材料时也需要采取必要措施进行加固,因此在外墙饰面的材料选择上应该重点考虑各种材料在抗拉强度上的差异,选取与所选用的保温材料和饰面材料相适应的施工措施来保障工程的质量。
1.2 吸水性岩棉材料具有很高的吸湿性,在潮湿状态下强度会大幅衰减,导热系数会大幅上升,严重影响保温系统的安全性与性能。

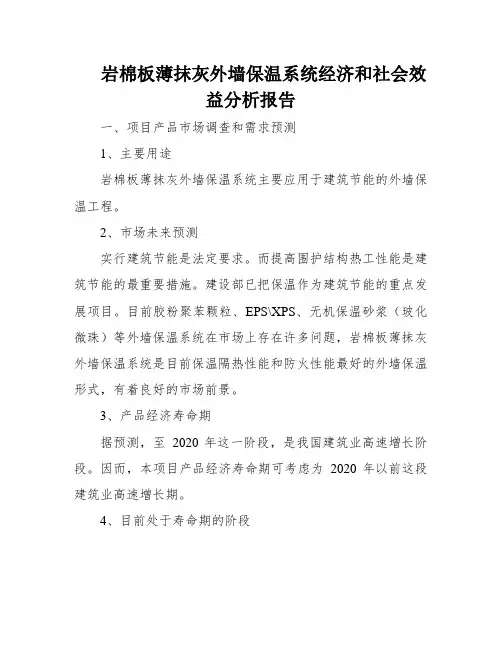

岩棉板薄抹灰外墙保温系统经济和社会效益分析报告一、项目产品市场调查和需求预测1、主要用途岩棉板薄抹灰外墙保温系统主要应用于建筑节能的外墙保温工程。
2、市场未来预测实行建筑节能是法定要求。
而提高围护结构热工性能是建筑节能的最重要措施。
建设部已把保温作为建筑节能的重点发展项目。
目前胶粉聚苯颗粒、EPS\XPS、无机保温砂浆(玻化微珠)等外墙保温系统在市场上存在许多问题,岩棉板薄抹灰外墙保温系统是目前保温隔热性能和防火性能最好的外墙保温形式,有着良好的市场前景。
3、产品经济寿命期据预测,至2020年这一阶段,是我国建筑业高速增长阶段。
因而,本项目产品经济寿命期可考虑为2020年以前这段建筑业高速增长期。
4、目前处于寿命期的阶段建筑节能为人们所认识不久,一些可操作性的规范、文件等刚刚开始落实,建筑节能开始起步的时间不长,所以目前正处于本项目寿命期的萌芽阶段和初期增长阶段。
5、本项目产品的市场竞争能力本项目产品技术含量高,均为国家产业政策推荐产品,产品技术性能优异,生产成本不高,具有较强的市场竞争能力。
二、产品执行标准(1)《KMD岩棉板薄抹灰外墙保温系统》;(2)建筑工业行1业标准《建筑外墙外保温用岩棉制品》GB/T-2010;(3)建筑工业技术规程《外墙外保温工程技术规程》144-2004;(4)国家标准《建筑节能工程施工质量验收规范》GB -2007等三、经济效益计算我公司生产的岩棉板薄抹灰外墙保温系统产品主要是外墙外保温用岩棉板,抹面胶浆等由XXX系统配套,就我公司目前的生产能力。
成本核算如表所示。
经济效益估算表项目年销售量(吨)产品成本(元/吨)销售单价(元/吨)年销售支出(万元)年销售收入合计(万元)综合成本(万元)年税收(万元)年利润(万元)外墙保温用岩棉板保温隔离带用岩棉板四、社会效益分析建筑物采用外墙外保温系统后,能够满足建设部规定的节能50%和A级防火的要求,节省大量和采暖和空调所需要的能耗,有利于我国节约型社会的可持续发展。
岩棉薄抹灰外墙外保温系统在实际工程中的应用摘要:使用岩棉作为A级材料,用于实际工程中的燃烧性能以及由此产生的局部应用差异。
关键词:薄抹灰;保温系统;材料特性;技术要求;案例;研究岩棉薄抹灰外墙外保温系统是外墙保温用高强度岩棉板保温层的外保温系统。
其保温效果显著,燃烧性能等级为A级,吸音降噪性能优越,透湿性好。
它满足建筑行业的需求,是建筑保温和节能的首选材料之一。
1 材料特性:岩棉产品以优质玄武岩和白云石为主要原料。
同时,用棉花收集机喷洒,收集一定量的粘合剂,防尘油和防水剂,并用摆锤法加工,然后在三维棉花铺设后固化切割。
形成不同规格和用途的岩棉产品。
岩棉产品包括岩棉板和岩棉带。
岩棉板是通过高温熔融形成的人造无机纤维。
岩棉带是一种岩棉板。
其抗拉强度和抗压强度也有很大提升。
通常的岩棉板与岩棉板表面结构平行,岩棉带纤维方向是垂直板方向。
因此,它具有较强的抗拉强度和抗压强度,应用于外墙保温时,安全系数大大提高。
2 规范要求:“建筑设计防火规范”GB50016-2014(2018版)中的建筑保温和外墙装饰要求:建筑物的内外保温系统应采用A级燃烧性能的绝缘材料。
不适合使用B2绝缘材料。
在拥挤的地方,使用火灾,燃料,煤气和其他有火灾危险的地方,以及各种建筑物内的疏散楼梯间,避难通道,避难所,避难所等。
应使用燃烧性能为A的绝缘材料。
对于人口稠密的建筑物,外墙保温材料的燃烧性能应为A级。
特别强调的是,当住宅建筑物的高度大于100米时,绝缘材料的燃烧性能应为A级;除住宅建筑和人口密集的建筑物外,当其他建筑物的高度大于50米时,保温材料的燃烧性能应为A级。
目前市场上有不少具有A级燃烧性能的保温材料,但优缺点混合在一起,范围很广。
实用性、材料性能方面实用频率相对较高的就数岩棉板(带)。
2016年4月1日,中华人民共和国建筑业标准颁布了“岩棉薄抹灰外墙保温系统材料”JG / T 483-2015标准。
除此国家标准外,地方政府还根据当地条件引入了当地标准:上海岩棉板(带)薄抹灰外墙外保温系统应用技术规程DG / TJ08-2126-2013(J12395-2013);重庆市政工程建设标准“岩棉板和薄抹灰外墙外保温系统应用技术规程”DBJ50 / T-141-2012;安徽地方标准“岩棉板薄抹灰外墙保温系统”DB34 /T 1851-2013;辽宁省地方标准“岩棉和抹灰外墙保温技术规程”DB21T2206-2013(J12605-2014);山东省工程建设标准“岩棉板外墙保温系统应用技术规程”DBJ /T14-073-2010(J11762-2010);“岩棉外墙外保温系统应用技术规程”Su JG-T046-2011,当然,由于岩棉保温板的防水性,它适用于外墙保温,容易形成空洞,粉化,脱落等,不能达到保温效果。
岩棉外墙外保温系统应用技术【1】术语1、岩棉板外墙外保温系统:以外墙保温用岩棉板为保温隔热层(简称保温层)材料,采用粘、钉结合工艺与基层墙体连接固定,并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成的不燃型建筑保温系统。
2、岩棉板:以天然岩石、高炉矿渣为主要原料,经高温熔融、离心喷吹制成的一种矿物质纤维,在掺入一定比例的粘结剂和添加剂后压制并裁割而成的憎水型保温板材,且符合外墙保温相关技术要求。
3、酸度系数:衡量岩棉化学耐久性的指标值,为纤维成分中氧化硅、氧化铝之和与氧化钙、氧化镁之和的比值。
4、岩棉板平整度:岩棉板压制面的翘曲程度。
5、直角偏离度:岩棉板压制面两相邻边的垂直程度。
6、表面处理:岩棉板在粘贴以及抹面层砂浆抹灰之前,在板的表面涂抹薄层胶粘剂,并使之嵌入面层纤维的做法。
其作用在于固结岩棉板的表面纤维并改善表面粘结性能。
7、岩棉板专用胶粘剂(简称胶粘剂):用于把岩棉板粘贴到基层墙面上的一种专用的水泥基粘结材料。
产品形式为单组份的干粉砂浆,在施工现场按比例加水并均匀搅拌后使用。
8、抹面层:由抹面胶浆与增强用玻纤网布复合而成的对岩棉板起保护作用的薄抹灰面层。
9、抹面胶浆:由水泥、高分子聚合物、填料和其他添加剂组成,一种具有一定柔性的水泥基聚合物改性砂浆,薄抹在粘贴好的岩棉板外表面,用以对岩棉板形成保护。
10、耐碱涂覆中碱玻纤网布(简称玻纤网布):内置于本系统抹面层中的具有一定耐碱性能的增强抗裂材料,一种表面经高分子材料耐碱涂覆处理的中碱玻璃纤维网布。
11、经纬密度:表示网格布在25mm长度和宽度内经纱和纬纱的根数,其单位为根/25mm。
12、锚固件:本系统用于外墙外保温时,将抹面层中的增强网布固定于结构基层的塑料锚栓。
由尾端带圆盘的塑料膨胀套管和塑料敲击钉或具有防腐性能的金属螺钉组成,包括具有膨胀功能以及回拧功能两种。
13、饰面砂浆:以无机胶凝材料或有机聚合物粘结剂、填料、添加剂和细骨料所组成的用于建筑墙体表面装饰的一种功能性涂层材料。

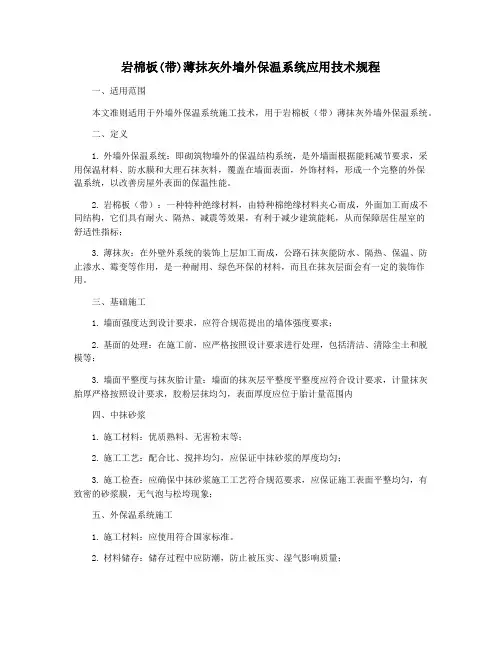

岩棉板(带)薄抹灰外墙外保温系统应用技术规程一、适用范围本文准则适用于外墙外保温系统施工技术,用于岩棉板(带)薄抹灰外墙外保温系统。
二、定义1. 外墙外保温系统:即砌筑物墙外的保温结构系统,是外墙面根据能耗减节要求,采用保温材料、防水膜和大理石抹灰料,覆盖在墙面表面,外饰材料,形成一个完整的外保温系统,以改善房屋外表面的保温性能。
2. 岩棉板(带):一种特种绝缘材料,由特种棉绝缘材料夹心而成,外面加工而成不同结构,它们具有耐火、隔热、减震等效果,有利于减少建筑能耗,从而保障居住屋室的舒适性指标;3. 薄抹灰:在外壁外系统的装饰上层加工而成,公路石抹灰能防水、隔热、保温、防止渗水、霉变等作用,是一种耐用、绿色环保的材料,而且在抹灰层面会有一定的装饰作用。
三、基础施工1. 墙面强度达到设计要求,应符合规范提出的墙体强度要求;2. 基面的处理:在施工前,应严格按照设计要求进行处理,包括清洁、清除尘土和脱模等;3. 墙面平整度与抹灰胎计量:墙面的抹灰层平整度平整度应符合设计要求,计量抹灰胎厚严格按照设计要求,胶粉层抹均匀,表面厚度应位于胎计量范围内四、中抹砂浆1. 施工材料:优质熟料、无害粉末等;2. 施工工艺:配合比、搅拌均匀,应保证中抹砂浆的厚度均匀;3. 施工检查:应确保中抹砂浆施工工艺符合规范要求,应保证施工表面平整均匀,有致密的砂浆膜,无气泡与松垮现象;五、外保温系统施工1. 施工材料:应使用符合国家标准。
2. 材料储存:储存过程中应防潮,防止被压实、湿气影响质量;3. 施工检查:应检查中抹砂浆是否已结实,根据表面情况进行抹砂、滑磨等处理,确保施工表面平整;4. 施工质量:防水涂料的铺放应层间无明显错台,接头处涂刷均匀;六、岩棉板(带)施工1. 施工环境:该系统的施工应在外温不低于5℃的环境下进行;2. 施工工艺:将岩棉板(带)放置在表面整平的砂浆上,拼接好;3. 施工检查:安装完成后,要进行检查,验收岩棉墙面要光滑,夹接处应紧凑,无孔洞。

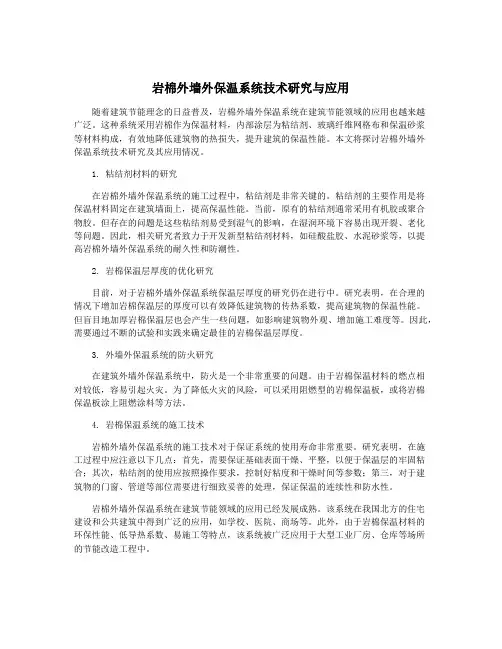

岩棉外墙外保温系统技术研究与应用随着建筑节能理念的日益普及,岩棉外墙外保温系统在建筑节能领域的应用也越来越广泛。
这种系统采用岩棉作为保温材料,内部涂层为粘结剂、玻璃纤维网格布和保温砂浆等材料构成,有效地降低建筑物的热损失,提升建筑的保温性能。
本文将探讨岩棉外墙外保温系统技术研究及其应用情况。
1. 粘结剂材料的研究在岩棉外墙外保温系统的施工过程中,粘结剂是非常关键的。
粘结剂的主要作用是将保温材料固定在建筑墙面上,提高保温性能。
当前,原有的粘结剂通常采用有机胶或聚合物胶。
但存在的问题是这些粘结剂易受到湿气的影响,在湿润环境下容易出现开裂、老化等问题。
因此,相关研究者致力于开发新型粘结剂材料,如硅酸盐胶、水泥砂浆等,以提高岩棉外墙外保温系统的耐久性和防潮性。
2. 岩棉保温层厚度的优化研究目前,对于岩棉外墙外保温系统保温层厚度的研究仍在进行中。
研究表明,在合理的情况下增加岩棉保温层的厚度可以有效降低建筑物的传热系数,提高建筑物的保温性能。
但盲目地加厚岩棉保温层也会产生一些问题,如影响建筑物外观、增加施工难度等。
因此,需要通过不断的试验和实践来确定最佳的岩棉保温层厚度。
3. 外墙外保温系统的防火研究在建筑外墙外保温系统中,防火是一个非常重要的问题。
由于岩棉保温材料的燃点相对较低,容易引起火灾。
为了降低火灾的风险,可以采用阻燃型的岩棉保温板,或将岩棉保温板涂上阻燃涂料等方法。
4. 岩棉保温系统的施工技术岩棉外墙外保温系统的施工技术对于保证系统的使用寿命非常重要。
研究表明,在施工过程中应注意以下几点:首先,需要保证基础表面干燥、平整,以便于保温层的牢固粘合;其次,粘结剂的使用应按照操作要求,控制好粘度和干燥时间等参数;第三,对于建筑物的门窗、管道等部位需要进行细致妥善的处理,保证保温的连续性和防水性。
岩棉外墙外保温系统在建筑节能领域的应用已经发展成熟。
该系统在我国北方的住宅建设和公共建筑中得到广泛的应用,如学校、医院、商场等。
