音频电性能测试（2230A）操作说明书功能简介：一、GEN：信号发生器(设定需要的音频信号输出)1、按GEN键，再按左右上下键选到：UNIT：选择电平LEVEL单位，F1：dBV，F2：dBmGEN-F：设定输出音频频率（可直按按键输入或通过转动键设定）GEN-L：设定输出电平（注:常用的电平,-12DBV，为0.5V）2、OUTPUT（面板，右上角）输出开关，ON：灯亮，为输出OFF：灯灭，无输出3、CH：L、R通道输出开关，按CH键，看L、R端子的灯，灯亮为输出，灯灭为无输出二、AC-V：信号电平、电压测试三、DISTN：失真度测试（THD+N：总失真度，THD：谐波失真度，HD：谐波失真分析）四、S/N：信噪比测试注：二、三、四功能测试具体方法，参考以下说明一：音频电性能测试1：音频输出电平A：名词解释：音频输出电平：所谓音频输出电平是指设备重放时输出通道在输出波形不失真的条件下所测得到的左右声道的电平值。
B：测试仪器与测试文件：1、KENWOOD V A-2230A音频分析仪；2、 0 dB、1KHz 左/右声道正弦波标准信号。
C：测试方法1、接好左/右声道测量线路，设定LEVEL：0dB、FRE.：1KHz 左/右声道正弦波标准测试信号；2、按下AC-V键，选择相应的设置：2.1：进入子菜单4-2（INPUT），按功能键F1选择100KΩ， F3选择UNBAL；2.2：进入子菜单5-2（UNIT），按F3选择单位V；读取屏幕上显示的左/右声道电平值，单位为V。
D：性能要求： 2.0±0.3（V）注：此项针对DVD 音频输出2：音频幅频响应A：名词解释：音频幅频响应：所谓频率响应是指音响设备重放时的频率范围以及声波的幅度随频率的变化关系。
一般检测此项指标以1000Hz的频率幅度为参考，并用对数以分贝(dB)为单位表示频率的幅度。
音响系统的总体频率响应理论上要求为20~20000Hz。
音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。

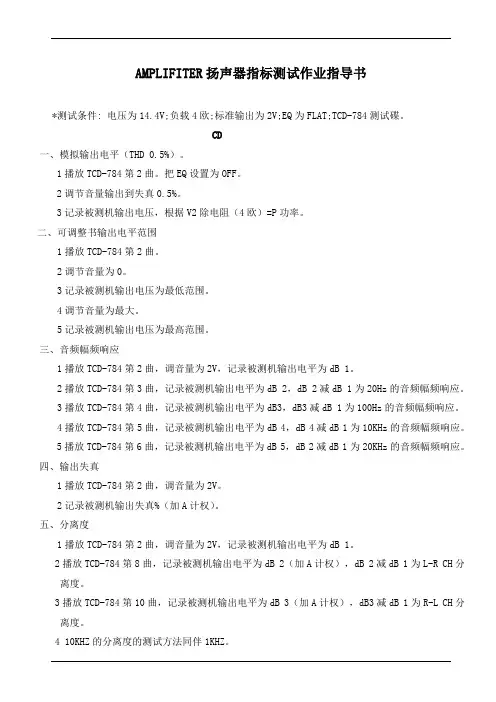

AMPLIFITER扬声器指标测试作业指导书*测试条件: 电压为14.4V;负载4欧;标准输出为2V;EQ为FLAT;TCD-784测试碟。
CD一、模拟输出电平（THD 0.5%）。
1播放TCD-784第2曲。
把EQ设置为OFF。
2调节音量输出到失真0.5%。
3记录被测机输出电压，根据V2除电阻（4欧）=P功率。
二、可调整书输出电平范围1播放TCD-784第2曲。
2调节音量为0。
3记录被测机输出电压为最低范围。
4调节音量为最大。
5记录被测机输出电压为最高范围。
三、音频幅频响应1播放TCD-784第2曲，调音量为2V，记录被测机输出电平为dB 1。
2播放TCD-784第3曲，记录被测机输出电平为dB 2，dB 2减dB 1为20Hz的音频幅频响应。
3播放TCD-784第4曲，记录被测机输出电平为dB3，dB3减dB 1为100Hz的音频幅频响应。
4播放TCD-784第5曲，记录被测机输出电平为dB 4，dB 4减dB 1为10KHz的音频幅频响应。
5播放TCD-784第6曲，记录被测机输出电平为dB 5，dB 2减dB 1为20KHz的音频幅频响应。
四、输出失真1播放TCD-784第2曲，调音量为2V。
2记录被测机输出失真%（加A计权）。
五、分离度1播放TCD-784第2曲，调音量为2V，记录被测机输出电平为dB 1。
2播放TCD-784第8曲，记录被测机输出电平为dB 2（加A计权），dB 2减dB 1为L-R CH分离度。
3播放TCD-784第10曲，记录被测机输出电平为dB 3（加A计权），dB3减dB 1为R-L CH分离度。
4 10KHZ的分离度的测试方法同伴1KHZ。
六、1KHz通道不平衡度（dB）1播放TCD-784第2曲，调音量为2V。
2记录被测机FL&FR输出dB数的差距为FL&FR KHz通道不平衡度。
3记录被测机RL&RR输出dB数的差距为RL&RR KHz通道不平衡度。

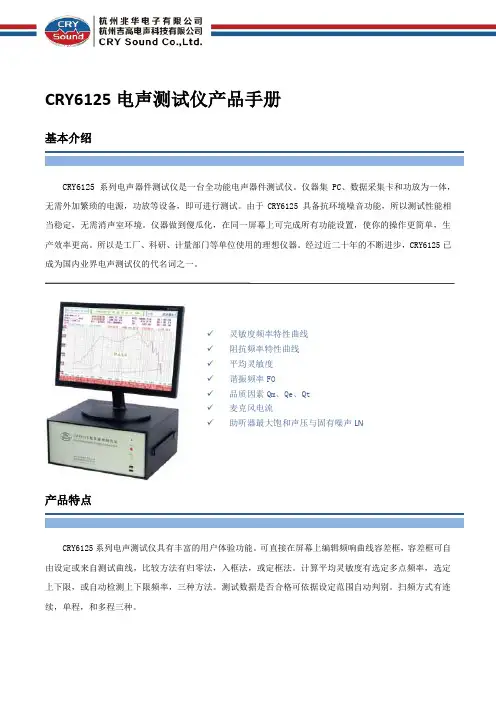

CRY6125电声测试仪产品手册基本介绍CRY6125 系列电声器件测试仪是一台全功能电声器件测试仪。
仪器集PC、数据采集卡和功放为一体，无需外加繁琐的电源，功放等设备，即可进行测试。
由于CRY6125 具备抗环境噪音功能，所以测试性能相当稳定，无需消声室环境。
仪器做到傻瓜化，在同一屏幕上可完成所有功能设置，使你的操作更简单，生产效率更高。
所以是工厂、科研、计量部门等单位使用的理想仪器。
经过近二十年的不断进步，CRY6125已成为国内业界电声测试仪的代名词之一。
✓灵敏度频率特性曲线✓阻抗频率特性曲线✓平均灵敏度✓谐振频率FO✓品质因素Qm、Qe、Qt✓麦克风电流✓助听器最大饱和声压与固有噪声LN产品特点CRY6125系列电声测试仪具有丰富的用户体验功能。
可直接在屏幕上编辑频响曲线容差框，容差框可自由设定或来自测试曲线，比较方法有归零法，入框法，或定框法。
计算平均灵敏度有选定多点频率，选定上下限，或自动检测上下限频率，三种方法。
测试数据是否合格可依据设定范围自动判别。
扫频方式有连续，单程，和多程三种。
技术参数扫频信号◆频率范围:0.02～20KHz，频响≤±0.5dB（以1KHz为基准）0.01～65KHz，频响≤±2dB（以1KHz为基准），频率误差＜0.01%◆幅度范围:50～5000mV，误差≤±0.2dB，失真＜1%◆频带方式:0.1~10kHz, 0.2~20kHz, 0.01~40kHz, 10~65kHz◆倍频程方式: 1/3，1/6，1/12，1/24可选。
◆输出阻抗:可选:0，1，150Ω，300Ω，450Ω，10kΩ或32Ω幅度测量◆频率范围: 0.02～20KHz，频响≤±0.5dB（以1KHz为基准）,0.01～40KHz，频响≤±2dB（以1KHz为基准）,◆幅度范围: 电信号测量:–70dB～10dB(0dB=1V)。
声信号测量:60～140dB(94dB=1Pa)。
LA4功率放大控制器2.0版本1 安全警告适用于L-ACOUSTICS LA4功率放大控制器的所有详细的信息，在此部分都以“此产品”代替。
1.1 符号说明1.1.1 手册使用的符号本手册中潜在的危险用以下的符号表示：闪电符号表明遭受电击会有生命危险。
此外，产品也会受到严重的破坏。
电压警告符号表明太靠近产品可能会对用户或他人产生危险。
此外，产品也可能受损。
小心符号旨在提醒用户相关的信息以防产品可能发生损坏。
重要符号表示的是关于产品使用的重要建议。
1.1.2 产品上的符号由于产品是电子设备，使用者会有潜在的危险。
因此用户必须十分注意标示在产品盖子的符号:靠近NL4FC Speakon ®连接头插座的闪电符号表示产品会产生很高的输出电压，用户有潜在的生命危险。
本产品和音箱的连接需要用一个现成的导线。
当功放正在操作时，切勿在没有拔掉本 产品的连接头的情况下触摸任何音箱的明线。
1.2 重要安全指示1. 阅读本用户手册2. 留意所有的安全警告3. 遵循所有的指示4. 用户切勿使用没有得到L-ACOUSTICS®认可的设备或者配件5. 环境只能在符合EN55103-2标准的E1,E2,E3,E4环境下使用本产品。
电压电压电压6. 无线电干扰本产品的样机已经经过测试并符合EMC指示的限制规定。
这些限制意在对产品提供合理的保护，使产品免受电气设备产生的有害干扰。
尽管如此，在特定安装的情况下，干扰还是有可能发生的。
7. 电源线保护电源线损坏或发生磨损时，切勿使用本产品。
电源线必须妥当安置，避免受到踩踏或重物压下，尤其是插头和从功放拉线出来的位置。
8. 交流电源在120/230V，50-60Hz的交流电下使用本产品。
日本为100V，50-60Hz。
9. 接地本产品只能通过使用交流电的接地插座连接，切勿损坏插座的接地脚。
如果当地的插座老旧，请联系合格的电工进行维修。
本产品适合使用接地插头；切勿损坏连接母插头到本产品底盘的接地线。
类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次1/3 我们用专门的仪器设备来测试音频功放的电性能是否正常，相对于用耳朵来听要客观许多。
★输入信号源输入信号源我们采用标准的正弦波，用低频信号发生器来产生。
1）信号源频率：为了便于操作，信号源我们选此3个信号频率：100Hz、1KHz和10KHz。
2）信号源电压：信号源电压我们用500mV。
低频信号发生器的信号电压调好后，不要随意改动。
★输出监控为了测量标准信号经过音频功放放大后，有无失真或者说失真有无超过一定限度，我们必须对音频功放输出端进行监控。
1）波形监控：我们用示波器来监控信号输出波形是否有明显失真。
如音量调到很小时的截止失真，调到很大时的饱和失真，标准的正弦波经过放大后变成了其它波形等都可以通过示波器一眼就看出来。
注意在测不同频率时，示波器的时间系数开关应打到相应档。
100 Hz对应5mS 1KHz对应0.5mS 10K Hz对应50uS 2）幅度监控：我们用交流毫伏表来监控信号输出幅度是否有明显失真。
像声音调大后左右音量不一致，音量调不到最大等不良通过交流毫伏表一眼就可以看出来。
这些故障反应在交流毫伏表上，指针指示位置会有明显不同。
通常我们定义指针左右偏转超过额定值的10%即为不良。
例如某功放输出额定值为2V（在交流毫伏表上指针指示为2V），如果交流毫伏表指针指示在1.8V～2.2V范围外即为不良品。
3）谐波监控：我们用失真仪来监控信号输出的谐波成分是否超过规定值。
如听音乐时有杂音，声音听不清晰，感到怪怪的等等，有时就是因为信号的谐波成分含量太高引起的，谐波成分太高就会产生噪音。
这些谐波用失真仪能很好的检测出来。
失真度的指标须根据不同的产品具体制定，高品质、高保真的产品失真度不能超过1%，而有些简易的功放只要失真度不超过10%就可以了。
类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次2/3★接线方框图低频信号发生器待测试功放板左右声道转换盒示波器交流毫伏表失真仪★接线说明1）将低频信号发生器的输出端与功放板的输入端相连。

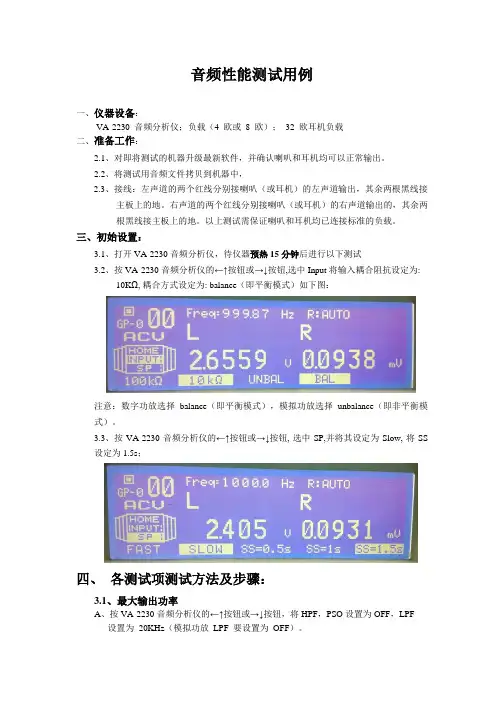

音频性能测试用例一、仪器设备：VA-2230音频分析仪；负载（4欧或8欧）；32欧耳机负载二、准备工作：2.1、对即将测试的机器升级最新软件，并确认喇叭和耳机均可以正常输出。
2.2、将测试用音频文件拷贝到机器中，2.3、接线：左声道的两个红线分别接喇叭（或耳机）的左声道输出，其余两根黑线接主板上的地。
右声道的两个红线分别接喇叭（或耳机）的右声道输出的，其余两根黑线接主板上的地。
以上测试需保证喇叭和耳机均已连接标准的负载。
三、初始设置：3.1、打开 VA-2230 音频分析仪，待仪器预热 15 分钟后进行以下测试3.2、按 VA-2230 音频分析仪的←↑按钮或→↓按钮,选中 Input 将输入耦合阻抗设定为:10KΩ, 耦合方式设定为: balance（即平衡模式）如下图：注意：数字功放选择balance（即平衡模式），模拟功放选择unbalance（即非平衡模式）。
3.3、按 VA-2230 音频分析仪的←↑按钮或→↓按钮, 选中 SP,并将其设定为 Slow, 将 SS设定为 1.5s；四、各测试项测试方法及步骤：3.1、最大输出功率A、按 VA-2230 音频分析仪的←↑按钮或→↓按钮，将 HPF，PSO 设置为 OFF，LPF设置为20KHz（模拟功放LPF要设置为OFF）。
B、播放机器中的《08-1KHz-0dB》音频文件，并将音量调到最大。
按音频分析仪(中部上端)的AC-V按钮,音频分析仪屏幕左上方若出现ACV,表明已经选中，调节按钮选中UNIT 项，按钮F3 切换为V。
此时屏幕上显示的为左右声道输出的有效值。
最大输出功率必须满足总谐波失真的指标，如果总谐波失真超标，需将音量调小重新确认最大输出幅值。
总谐波失真测试方法见3.4。
注：屏幕左上方会显示Freq=1000Hz，或者频率很接近1000Hz。
如果此处未显示出数字，说明设置有误。
C、输出功率=输出幅值 /负载阻抗。
D、标准：不要超过喇叭或耳机的额定功率3.2、频率响应A、按照3.1 调节好仪器，播放机器中《08-1KHz-0dB》音频文件。
数字音响电性能测试说明书一：音频电性能测试1：音频输出电平A：名词解释：音频输出电平：所谓音频输出电平是指设备重放时输出通道在输出波形不失真的条件下所测得到的左右声道的电平值。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz—左/右声道正弦波标准信号。
C：测试方法：l 接好左/右声道测量线路，播放0dB—1KHz—左/右声道正弦波标准测试信号；l 按下AC-V键，选择相应的设置：A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位V；l 读取屏幕上显示的左/右声道电平值，单位为V。
D：性能要求：l 2.0±0.3（V）2：音频幅频响应A：名词解释：音频幅频响应：所谓频率响应是指音响设备重放时的频率范围以及声波的幅度随频率的变化关系。
一般检测此项指标以1000Hz的频率幅度为参考，并用对数以分贝(dB)为单位表示频率的幅度。
音响系统的总体频率响应理论上要求为20~20000Hz。
在实际使用中由于电路结构、元件的质量等原因，往往不能够达到该要求，但一般至少要达到32~18000Hz。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz，0dB—20Hz，0dB—100Hz，0dB—10KHz，0dB—20KHz左/右声道正弦波标准信号。
C：测试方法：l 接好左/右声道测量线路，先播放0dB—1KHz—左/右声道正弦波标准信号（选择NORMAL音效）；l 按下AC-V键，选择相应的设置；A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位dBV；l 当屏幕上显示的信号电平值稳定下来时，选择子菜单4-1（HOME），并按功能键F1，这时仪器将当前的信号电平作为0电平参考值，显示出来的信号电平值都是相对这个电平而言的；l 先后分别播放0dB—20Hz—左/右声道测试音文件、0dB—100Hz—左/右声道测试音文件、0dB—10KHz—左/右声道测试音文件，分别读取其左/右声道的相对电平值，就得到音频幅频响应数据。
D：性能要求：l ±3dB3：音频信噪比(dB)A：名词解释：音频信噪比：所谓音频信噪比是指音响系统对音源软件的重放声与整个系统产生的新的噪声的比值，其噪声主要有热噪声、交流噪声、机械噪声等等。
一般检测此项指标以重放信号的额定输出功率与无信号输入时系统噪声输出功率的对数比值分贝(dB)来表示。
一般音响系统的信噪比需在85dB以上。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz—左/右声道正弦波标准信号。
C：测试方法：l 先接好左/右声道测量线路，播放0dB—1KHz—左/右声道正弦波标准信号，音量至最大；l 按下S/N键，选择相应的设置：A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位dBV；C：进入子菜单6-2（PSO），按F2选择A计权；l 播放一段时间后按音响设备的暂停键，读取屏幕上的左/右声道的信噪比值。
D：性能要求：l ≥80 DB4：音频失真加噪声（THD+N）A：名词解释：音频失真加噪声：理想的功放应该是把输入的讯号放大后，毫无改变的忠实还原出来。
但是由于各种原因经功放放大后的信号与输入信号相比较，往往产生了不同程度的畸变，这个畸变就是失真。
用百分比表示，其数值越小越好。
HI-FI功放的总失真在0.03%--0.05%之间。
功放的失真有谐波失真，互调失真，交叉失真，削波失真，瞬态失真，瞬态互调失真等。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz—左/右声道正弦波标准信号。
C：测试方法：l 接好左/右声道测量线路，播放0dB—1KHz—左/右声道正弦波标准信号；l 按下DISTN键(注意连续按此键时，THD+N、THD、HD三种状态会不断循环，当屏幕上出现THD+N状态字样时，就要停止按DISTN键), 选择相应的设置：A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按功能键F1选择dBV，F6键选择dB；C：进入子菜单5-1（A VGS）；l 按功能键F3/F4/F5/F6选择N次测量的平均值，屏幕上就会出现左/右声道的音频失真加噪声的dBV值。
D：性能要求：l ≤-55DB5：动态范围(dB)A：名词解释：动态范围：所谓动态范围是指音响系统重放时最大不失真输出功率与静态时系统噪声输出功率之比的对数值，单位为分贝(dB)。
一般性能较好的音响系统的动态范围在100(dB)以上。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l -60dB—1KHz—左/右声道正弦波标准信号。
D：测试方法：l 先接好左/右声道测量线路，播放-60dB—1KHz—左/右声道正弦波标准信号；l 按下DISTN键，循环到THD+N档，选择相应的设置：A：进入子菜单4-2（INPUT0），按功能键F1选择100KΩ，按F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位dBV；C：进入子菜单5-1（A VGS）；l 按功能键F3/F4/F5/F6选择N次测量的平均值。
将屏幕上出现的左/右声道分贝值（一般在-30至-40之间）的绝对值分别加上60，结果就是左/右声道的动态范围。
C：性能要求：l ≥70 DB(1kHz)6：通道不平衡度(dB)A：名词解释：通道不平衡度：立体声平衡度表示立体放音系统中左、右声道增益的差别，如果不平衡度过大，重放的立体声的声像定位将产生偏移。
一般高品质音响系统的立体声平衡度应小于1dB。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz—左/右声道正弦波标准信号；C：测试方法：l 接好左/右声道测量线路，播放0dB—1KHz—左/右声道正弦波标准信号；l 按下RA TIO键，选择相应的设置：A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按功能键F1选择dBV；l 在看到左声道稳定在某一个值时，找到子菜单4-2（INPUT），按下功能键F6选择L/R 或F7选择R/L。
屏幕上就会出现通道不平衡度的dBV值。
D：性能要求l ≤1.5DB7：互调失真(dB)A：名词解释：互调失真：互调失真也是一种非线性失真，它是两个以上的频率分量按一定比例混合，各个频率信号之间互相调制，通过放音设备后产生新增加的非线性信号，该信号包括各个信号之间的和及差的信号。
B：测试仪器与测试文件：l 互调失真度测量仪；l 600HZ+14KHZ（幅频比为4：1）信号。
C：测试方法：lD：性能要求l ≤ -50DB8：频率误差(%)A：名词解释：频率误差：频率误差是指在工作频带范围内输出频率与输入频率的偏差。
B：测试仪器与测试文件：l 频率计；l 0dB—20KHz左右声道音频测试文件。
C：测试方法：l 接好左/右声道测量线路，播放0dB—20KHz—左/右声道正弦波标准信号；l 用频率计测量左右输出信号的频率，则f-f0/f0x100%就是频率误差，其中f0=19.97KHZ,f为实测值。
D：性能要求：l ±0.029：电平非线性(dB)A：名词解释lB：测试仪器与测试文件lC：测试方法l ±1DB(0dB ~ -60dB)D：性能要求l10：分离度（1KHZ与10KHZ）(串音)A：名词解释：分离度：分离度表示立体声音响系统中左、右两个声道之间的隔离度，它实际上反映了左、右两个声道相互串扰的程度。
如果两个声道之间串扰较大，那么重放声音的立体感将减弱，又可以称为串音。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz—左声道正弦波标准信号，0dB—1KHz—右声道正弦波标准信号。
C：测试方法：l 先接好左/右声道测量线路，播放0dB—1KHz—左声道测试音文件；l 按下AC-V键，选择相应的设置：A：进入子菜单4-2（INPUT），按功能键F1选择10KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位dBV；l 将屏幕上显示的左声道值减去右声道值（带符号运算），就得到1KHz的L→R串音值；l 循环如上步骤，只是将播放的测试音文件改为0dB—1KHz—右声道，将屏幕上显示的右声道值减去左声道值，就得到1KHz的R→L串音值；l 循环0dB—10KHz的测试步骤，只是将播放的测试音文件先后改为0dB—10KHz—左声道、0dB—10KHz—右声道，就可得到10KHz的L→R串音值和10KHz的R→L串音值。
D：性能要求：l ≥65DB11：输入灵敏度A：名词解释输入灵敏度：输入灵敏度是指在输出电压最大不失真的情况下，输入电压的有效值。
B：测试仪器与测试文件：l 低频毫伏表；l 双踪示波器；l 低频信号源。
C：测试方法：l 播放1KHz—左/右声道正弦波标准信号；l 慢慢调节输入信号的幅试，观察示波器在查看其输出波形在最大不失真时，用低频毫伏表测量其输入电压的有效值。
D：性能要求：l12：额定输出功率（RMS）A：名词解释：额定输出功率：额定输出功率可以说是所有功率标注方法中唯一真正有意义的，它指的是指在额定范围内驱动一个8Ω扬声器规定了波形持续模拟信号，在有一定间隔并重复一定次数后，扬声器不发生任何损坏的最大电功率。
也称为“有效功率”B：测试仪器与测试文件：l 0dB—1KHz—左/右声道正弦波标准信号；l 低频毫伏表；l 双踪示波器；C：测试方法：l 先接好左/右声道测量线路，播放0dB—1KHz—左声道测试音文件l 慢慢调节音量按钮，观察示波器，查看其输出波形在最大不失真时，用毫伏表测量其正弦波的有效值l 通过Pom=(UxU)om/RL,计算额定输出功率D：性能要求：l13：瞬间峰值音乐输出功率（PMPO）A：名词解释：瞬间峰值音乐功率：它是指在不考虑失真的情况下，扬声器短时间所能承受的最大功率。
B：测试仪器与测试文件：l 0dB—1KHz—左/右声道正弦波标准信号；l 低频毫伏表；l 双踪示波器。
C：测试方法：l 先接好左/右声道测量线路，播放0dB—1KHz—左声道测试音文件；l 调节音量按钮至最大，观察示波器，其输出波形出现消顶失真时，用毫伏表测量其正弦波的有效值；l 通过Pom=(UxU)om/RL,计算额定输出功率。
